SDA seriyası ultra nazik kompakt pnevmatik silindr

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH SDA seriyası kvadrat ultra nazik kompakt silindr, klassik qənaətcil yığcam ötürücü. Bədən uzunluğu standart tros silindrinin yalnız 1/2 ~ 1/3 hissəsidir. Montaj ölçüsü Airtac ACQ və SMC CQ2 seriyası ilə dəyişdirilə bilər. 3C avtomatlaşdırmasında, qablaşdırma maşınlarında və armatur avadanlıqlarında geniş istifadə olunan məhdud quraşdırma sahəsi altında qısa vuruşlu itələmə, sıxma və yerləşdirmə üçün uyğundur.

Struktur və Əsas Xüsusiyyətlər

     -- Ultra nazik kvadrat alüminium korpus, yerə qənaət etmək üçün quraşdırılmış quraşdırmaya dəstək;

     -- Sərt anodlaşdırılmış barel, xrom örtüklü porşen çubuğu, aşınmaya davamlı və korroziyaya qarşı;

     -- Tam variantlar: ikiqat təsirli, tək yaylı qayıdış, qoşa çubuq, tənzimlənən vuruş, maqnitlə təchiz olunmuş versiya;

     -- Zərbənin udulması və səs-küyün azaldılması üçün hər iki ucunda quraşdırılmış rezin bamperlər;

     -- Yağ saxlama ilə aşağı sürtünməli iki istiqamətli möhür, yağsız uzun xidmət müddəti;

     -- Çevik maqnit avtomatik keçid quraşdırılması üçün ətrafdakı sensor yivləri.

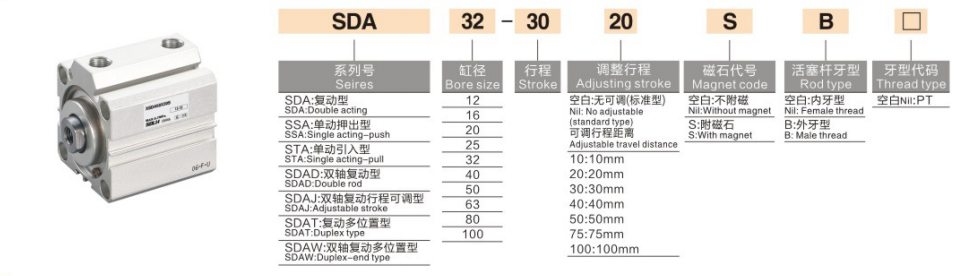

Model Kodlaşdırma Qaydası

   1. Nümunə: SDA20-50-S-B

     -- SDA: Seriyanın adı; SSA=yay uzadılması; STA=yay geri çəkilməsi; SDAD=əkiz çubuq; SDAJ=tənzimlənən vuruş

     -- 20: Delik ölçüsü: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Vuruş uzunluğu 5~200mm

     -- -S: Daxili maqnit halqası

     -- -B: Xarici dişli piston çubuğu; boş = daxili ip

Texniki Spesifikasiyalar

Nəzəri İtmə və Çekmə Gücü @0,5MPa (Tək Çubuq)

Bir cümlənin xülasəsi

     SOLH SDA çoxlu variantları olan, ACQ və CQ2 ilə əvəz edilə bilən, qənaətcil ultra nazik kompakt pnevmatik silindr, yerə qənaət edən avtomatik sıxma və itələmə tətbiqləri üçün ideal ucuz qiymətli qısa vuruşlu ötürücü.
