Pnevmatik komponentlər seriyası

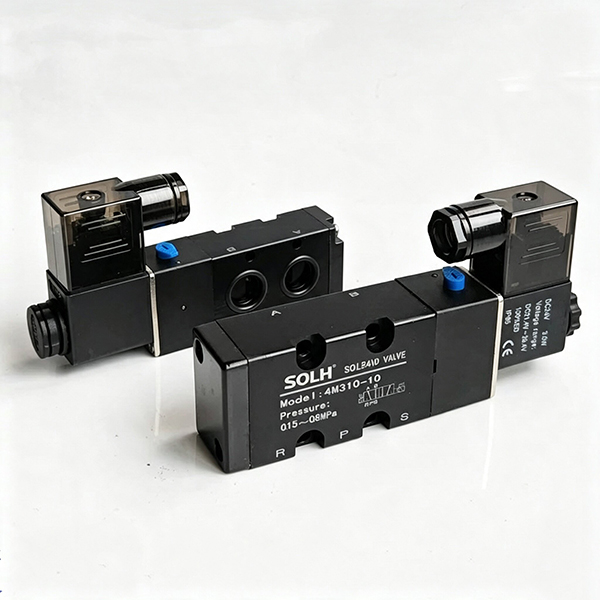

SOLH 4M seriyalı boşqab tipli 5/2 yollu solenoid klapanlar beynəlxalq NAMUR montaj standartlarına ciddi şəkildə uyğundur, bilavasitə top klapanları və kəpənək klapanları idarə edən pnevmatik ötürücülərə montaj üçün nəzərdə tutulmuşdur. İnteqrasiya edilmiş alt baza əvvəlcədən quraşdırılmış P, A, B, R1 və R2 hava keçidləri ilə təmin edilir, A/B iş portları üçün xarici borular olmadan ötürücü hava boşluqları ilə qüsursuz dok etməyə imkan verir. Bu sadələşdirilmiş sxem adi boruya qoşulmuş 4V seriyalı solenoid klapanlarla müqayisədə boru kəmərinin yerləşdirilməsi iş yükünü və potensial hava sızması nöqtələrini kəskin şəkildə azaldır. Bu cərgə yağsız işləmə ilə daxili pilot makara konstruksiyasını qəbul edir, tək rulonlu yay sıfırlama (4M×10) və ikiqat rulonlu qapanma yaddaşı (4M×20) konfiqurasiyalarında üç ölçülü sinifləri əhatə edir: 4M100, əsas 4M200 və yüksək axınlı 4M300. Tək elektrik idarəetmə variantları nasazlıqla təhlükəsiz sıfırlama ssenariləri üçün elektrik enerjisi kəsildikdən sonra yay gərginliyi altında avtomatik olaraq sıfırlanır, ikiqat elektrik idarəetmə versiyaları isə boru kəmərinin uzunmüddətli kilidlənməsi üçün klapanın açılması/bağlanması vəziyyətini saxlamaq üçün elektrik kəsildikdən sonra davamlı olaraq keçid mövqeyini saxlayır. Rahat oflayn istismara vermə və texniki xidmət sınağı üçün hər bir qurğu yan tərəfə quraşdırılmış əl ilə dəyişdirmə düyməsi ilə təchiz edilmişdir. Bobinlər, suyun təmizlənməsində, kimyəvi boru kəmərlərində və ümumi sənaye mayelərinin dəyişdirilməsində ciddi iş şəraiti üçün uyğun olan IP65 toz və suya davamlı giriş mühafizəsi ilə geniş istifadə olunan qlobal AC/DC gərginliklərini dəstəkləyir. Bu seriya, ekvivalent 4V seriyası ilə paylaşılan kollektor bazaları ilə ölçü baxımından uyğun gəlir, müstəqil ötürücü quraşdırılmasını və ya çoxstansiyalı manifoldlar vasitəsilə mərkəzləşdirilmiş klapan adası montajını dəstəkləyir. Sertifikatlaşdırılmış standart NAMUR interfeysi ilə, əsas Airtac 4M seriyası ilə əvəz edilə bilər, o, pnevmatik top və kəpənək klapan ötürücülərinin avtomatlaşdırılmış işə salınıb-söndürülməsi üçün xüsusi uyğunlaşdırılmış idarəetmə komponenti kimi xidmət edir.

SOLH 7V kompakt pilotla idarə olunan elektromaqnit klapan, tək rulonlu yay qayıdışını, iki bobinli qapanmanı və üç mərkəz funksiyasını əhatə edən tam 5/2 və 5/3 yol variantlarını ehtiva edir: mərkəzi qapalı, mərkəzi egzoz, mərkəzi təzyiq təchizatı. O, ənənəvi 4V seriyalı klapanlara nisbətən təxminən 30% daha yüksək axın tutumu ilə inteqrasiya edilmiş daxili mərkəzləşdirilmiş işlənmiş qaz buraxıcı dizaynını qəbul edir, keçid reaksiyası ≤50ms və 5 Hz-ə qədər maksimum iş tezliyinə malikdir. Ultra aşağı enerjili rulonlar daimi enerji istehlakı üçün daha az istilik yaradır, DC enerji istehlakı 0,7W və AC 1,1VA. M5-dən 3/8"-ə qədər tam ölçülü sıra təklif olunur, həm standart yivli portları, həm də daxil olan sürətli fitinqləri dəstəkləyir. Şkafın yerini qənaət etmək və əsas hava boru kəmərlərini sadələşdirmək üçün klapanlar ayrı-ayrılıqda quraşdırıla və ya çox stansiyalı alüminium manifoldlara yığıla bilər. İşləmə təzyiqi diapazonları 0,15~0,8 MPa, iş temperaturu -20°C uzunluqlu alüminium klapanlarla təmin edilir. bütün avtomatlaşdırılmış istehsal xətlərində silindr yönlü keçid və mərkəzləşdirilmiş pnevmatik idarəetmə üçün geniş istifadə olunan həyat.

SOLH SY seriyalı pilotla idarə olunan 5 portlu solenoid klapan, SY3000 mini, SY5000 orta əsas, SY7000 böyük və SY9000 əlavə böyük modellər daxil olmaqla, uyğun SMC klapanları ilə tamamilə dəyişdirilə bilər. Tam dövrə seçimlərini təmin edir: 5/2 tək/cüt rulon və 5/3 üç mövqeli mərkəzi qapalı, mərkəzi egzoz və mərkəzi təzyiq təchizatı funksiyaları. Standart 0,35 Vt rulonlar və isteğe bağlı 0,1 Vt ultra aşağı güclü enerjiyə qənaət edən rulonlar fasiləsiz enerji vermək üçün az istilik yaradır. Daxili pilot versiya 0,1~0,7 MPa işləyir, xarici pilot variant isə -100kPa vakuum mühitini dəstəkləyir. Boşluq möhürlənmiş makara 200 milyon keçid dövrünə çatır. Çevik boru marşrutu üçün hava limanları yan, yuxarı və aşağı hissələrdə təşkil edilmişdir. Valflar SS5Y manifold klapan adalarına uyğun olan plug-in snap dizaynını qəbul edir, IP65 fiş konnektoru və IP67 manifold baza reytinqi ilə bütün bankı sökmədən tək klapanlı texniki xidmətə imkan verir. Optimallaşdırılmış daxili qaçış qurğuları köhnə klapanlarla müqayisədə təxminən 80% daha yüksək axın təmin edir və quraşdırılmış pilot filtr şəbəkəsi makaranın tozdan yapışmasının qarşısını alır. Yarımkeçirici, avtomobil qaynağı, qablaşdırma və tibbi avtomatlaşdırma avadanlıqlarında silindr yönlü keçid və mərkəzləşdirilmiş pnevmatik idarəetmə üçün geniş istifadə olunur.

SOLH 2S seriyalı 2/2 yollu normal qapalı maye solenoid klapanları iki tam xəttdən ibarətdir: təmiz su, sıxılmış hava, kəsici soyuducu, sürtkü yağı və zəif aşındırıcı maye boru kəmərlərinin avtomatik açılıb-söndürülməsi üçün birbaşa fəaliyyət göstərən kiçik deşikli 030/050 modelləri və pilot tərəfindən idarə olunan böyük buruqlu 150~500 variantları. Birbaşa işləyən versiya minimum diferensial təzyiq məhdudiyyəti olmadan sıfır təzyiqlə işə salmağa imkan verir, yığcam ölçü, universal montaj oriyentasiyası və millisaniyəlik sürətli keçid xüsusiyyətlərinə malikdir, bir nöqtəli dəzgah alətinin soyudulması, 3C mikro hava/su budaqları və mini təmizləmə avadanlığı kimi aşağı təzyiqli mikro axın tətbiqləri üçün idealdır. Pilotla idarə olunan tip tam açılış üçün minimum 0,05MPa təzyiq fərqi tələb edir, hava kompressorunun drenaj başlıqları, əsas sprey su xətləri və yüksək axınlı dövriyyəli su təmizləyici boru kəmərləri üçün uyğun olan aşağı vattlı aşağı istilik rulonları ilə ultra böyük axın təmin edir. Standart NBR nitril rezin möhürləri isteğe bağlı turşuya və isti suya davamlı EPDM qida dərəcəli möhürlərlə təchiz edilmişdir. Çoxlu beynəlxalq yiv standartları (PT/G/NPT) və qlobal universal bobin gərginlikləri (DC12/24V, AC24/110/220V) mövcuddur, DIN fiş və naqilli naqil seçimləri ilə dəstəklənir. İstiliyədavamlı rulonlar uzunmüddətli fasiləsiz enerji verməyə imkan verir. Seçim təlimatı: statik təzyiqi 0,05MPa-dan aşağı olan və kiçik qol axını olan boru kəmərləri üçün birbaşa təsirli tip; sabit yüksək təzyiq və böyük dövriyyə axını ilə G1/2 və yuxarı əsas başlıqlar üçün pilotla idarə olunan versiya. EPDM möhürü isti su və qida dərəcəli maye mühitləri üçün məcburidir.

SOLH 2W seriyalı 2/2-yollu normal qapalı maye elektromaqnit klapan bərk pirinç gövdəsi ilə kiçik deşikli birbaşa fəaliyyət göstərən 030/050 modelləri və təmiz suyun, sıxılmış havanın, kəsici soyuducu suyun, sürtkü yağının və zəif aşındırıcı maye boru kəmərlərinin avtomatik işə salınıb-söndürülməsi üçün nəzərdə tutulmuş böyük buruqlu pilot tərəfindən idarə olunan 150~500 variantları ehtiva edir. Birbaşa fəaliyyət göstərən versiya minimum iş təzyiqi limiti olmadan sıfır diferensial təzyiqin işə salınmasını həyata keçirir, yığcam ölçülərə, universal montaj oriyentasiyasına və millisaniyəlik yüksək tezlikli keçidə malikdir, aşağı təzyiqli mikro axın şaxələri, vakuumlu köməkçi su dövrələri və kiçik dəzgahlar üçün bir nöqtəli soyutma üçün idealdır. Pilotla idarə olunan tip minimum 0,05MPa başlanğıc diferensial təzyiq tələb edir, hava kompressorunun əsas drenaj xətləri, ümumi yığılmış əsas çiləyici su dövrələri və suyun təmizlənməsi sistemləri üçün yüksək axınlı dövriyyə boru kəmərləri üçün uyğun olan aşağı güclü aşağı temperaturlu sarğılarla ultra böyük axın təmin edir. Standart NBR nitril rezin möhürlər, isteğe bağlı istilik və turşuya davamlı EPDM qida dərəcəli möhürlərlə təchiz edilmişdir. Şkaf naqilləri üçün DIN prizləri və rütubətli xarici avadanlıq üçün IP65 suya davamlı naqilləri ilə dəstəklənən çoxsaylı beynəlxalq ip standartları (PT/G/NPT) və tam diapazonlu rulon gərginlikləri (DC12/24V, AC24/110/220V) mövcuddur. İstiliyədavamlı rulonlar yanmadan 24 saat fasiləsiz enerji verməyə imkan verir. Seçim qaydaları: statik təzyiqi 0,05MPa-dan aşağı olan və mikro tək nöqtəli axını olan boru kəmərləri üçün birbaşa fəaliyyət göstərən növü seçin; stabil yüksək təzyiqli böyük dövriyyəyə malik G1/2 və yuxarı əsas başlıqlar üçün pilot tərəfindən idarə olunan variantı seçin. EPDM möhürü isti su, təmizlənmiş su və qida dərəcəli maye mühiti üçün məcburidir.

SOLH MBB yüngül qalstuklu standart silindr təkmilləşdirilmiş yüngül modeldir, ənənəvi MB seriyasından 10% daha yüngüldür və idxal edilmiş kravat silindrlərinin birbaşa dəyişdirilməsi üçün ISO15552 standartlarına tam uyğundur. İkitərəfli tənzimlənən hava yastığı və kvadrat uç qapaqları ilə o, yüksək sərtlik, aşağı səs-küy və sabit yağsız işləməyi təmin edir, orta yük və yüksək tezlikli iş şəraiti üçün uyğundur. O, daşıma avadanlığında və ümumi avtomatlaşdırma maşınlarında geniş istifadə olunan çoxsaylı variantları və müxtəlif montaj variantlarını əhatə edir. Yetkin kütləvi istehsal və kifayət qədər ehtiyatla o, sabit partiya təchizatı və bütün dünyada ixracı dəstəkləyir.

SOLH SAI kravatsız profil silindri ISO15552 standartına uyğundur, ölçü baxımından FESTO DNC və SE seriyaları ilə əvəz edilə bilər. M-formalı inteqrasiya olunmuş alüminium lüləni qəbul edərək, ikitərəfli tənzimlənən hava yastığı və PPV elastik yastığı və ikitərəfli sensor yivləri ilə təchiz edilmişdir. Tam variantlara tək çubuq, qoşa çubuq, vuruşla tənzimlənən, kilidlənə bilən və SAIF klapanla inteqrasiya olunmuş silindr daxildir. Aşağı başlanğıc təzyiqi ilə yağsız işləməyi dəstəkləyir. Buruq ölçüləri φ32~200mm, 2000mm-ə qədər fərdiləşdirilmiş vuruş və müxtəlif ISO montaj variantları. Qablaşdırma maşınlarında, konveyerlərdə və dəzgahların avtomatlaşdırılmasında geniş istifadə olunur. Sabit kütləvi istehsal və kifayət qədər ehtiyat onu ixrac avtomatlaşdırma avadanlığı üçün sərfəli ümumi xətti ötürücü halına gətirir.

SOLH SE kravatsız kvadrat standart silindr ISO15552 və VDMA24562 standartlarına uyğundur, birbaşa FESTO DNC və SMC CP96S seriyaları ilə əvəz edilə bilər. İnteqrasiya edilmiş kvadrat alüminium çəllək yüksək sərtlik təmin edir, çevik quraşdırma üçün ikitərəfli tənzimlənən hava yastığı və 3 tərəfli sensor yivləri ilə təchiz edilmişdir. Variantlara orta-ağır yük və uzun vuruşlu yüksək tezlikli tətbiqlər üçün uyğun olan tək çubuq, ikiqat çubuq, vuruş tənzimlənən və BSE kilidlənə bilən tip daxildir. Sərt anodlaşdırılmış çəllək, dəzgahlar, qablaşdırma və konveyer avtomatlaşdırılması üçün geniş tətbiq olunan çoxsaylı montaj variantları ilə yağsız işləməyi dəstəkləyir. Qlobal avtomatlaşdırma istehsalçıları üçün xüsusi uzunmüddətli xidmət, kifayət qədər ehtiyat və sabit toplu tədarük.

SOLH SC qənaətli bağlama çubuğu standart silindr, ümumi pnevmatik ötürücü kimi geniş şəkildə qəbul edilən yüksək sərtliyə və zərbəyə davamlılığa malik son qapaqları bərkitmək üçün dörd bağlama çubuğu qəbul edir. Buruq ölçüləri φ32~250mm arasında dəyişir, təsir və səs-küyü azaltmaq üçün ikitərəfli tənzimlənən hava yastığı ilə təchiz edilmişdir. Variantlara tək çubuq, SCD ikiqat çubuq, SCJ vuruşu tənzimlənən və SCL kilidlənən silindr daxildir. Yağsız işləməyi dəstəkləyən CMSG/DMSG maqnit açarları üçün əlavə olaraq quraşdırılmış maqnit üzük. İSO profilli silindrlərdən daha qısa gövdə, rəqabətqabiliyyətli qiymətə bərabərdir. Konveyer, qablaşdırma və montaj xətlərində itələmək, daşımaq və yerləşdirmək üçün çoxlu montaj növləri mövcuddur. Kifayət qədər ehtiyat toplu ixrac sifarişlərini dəstəkləyir.
