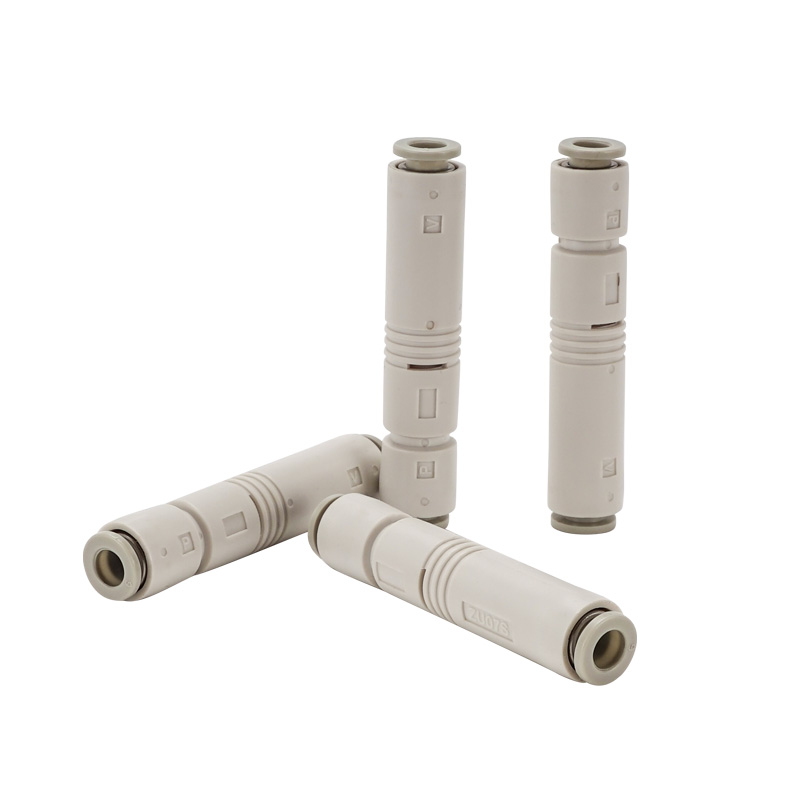

ZU Series Inline Düz Vakuum Ejektoru

ZU Series Inline Düz Vakuum Ejektor | SOLH Düz Boru Daxiletmə Tipi Vakuum Generatoru

Brend: SOLH by Richge Technology | SMC Standart dəyişdirilə bilən daxili vakuum ejektoru

1. Məhsula Baxış

     ZU seriyası düz borulu vakuum ejektorudur. Vakuum portu və hava təchizatı portu düz xətt üzrə koaksial şəkildə təşkil edilmişdir. Ən kiçik ölçü, ultra yüngül çəki və yer qənaət edən quraşdırma xüsusiyyətlərinə malikdir. Paylanmış vantuzlar, hərəkət edən komponentlər və dar məhdud yer üçün uyğundur.

2. Əsas struktur və iş prinsipi

     • Struktur: SUP təchizatı portu → nozzle → diffuzor bölməsi → VAC vakuum portu → EXH egzoz portu, inteqral şəkildə qəliblənmiş qatran gövdəsi.

     • Prinsip: Başlıq vasitəsilə sıxılmış havanın yüksək sürətli axını vakuum adsorbsiya üçün vakuum portunda mənfi təzyiq yaradır; daxili susdurucu quruluşu olan egzoz.

     • Material: Əsas gövdə: mühəndislik PBT qatranı; bir toxunuşla uyğunluq: POM. Missiz və flüorsuz, RoHS uyğundur.

     • Çəki: ZU05 ≈6,5q, ZU07≈7,0q; Yeni ZU□A təkmilləşdirilmiş versiya yalnız 3.9g.

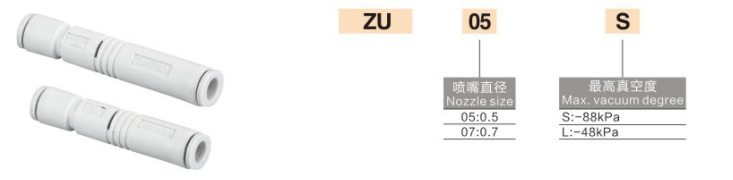

3. Model Kodlaşdırma Qaydası (SMC Standardı)

  Köhnə Versiya (ZU05 / ZU07)

  Format: ZU + burun çuxuru + tip (S/L)

     • ZU05S: Φ0.5 nozzle, yüksək vakuum növü (-84kPa)

     • ZU05L: Φ0.5 nozzle, yüksək axın növü (-48kPa)

     • ZU07S: Φ0.7 nozzle, yüksək vakuum növü

     • ZU07L: Φ0.7 nozzle, yüksək axın növü

  Yeni Təkmilləşdirilmiş Versiya (ZU□A, daha qısa və daha yüngül)

  Format: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3, 04=Φ0.4, 05=Φ0.5, 07=Φ0.7

     • S = Yüksək vakuum (-87~-90kPa); L = Yüksək axın (-48kPa)

     • A = təkmilləşdirilmiş versiya: uzunluq 11% qısaldılmış, çəki 40% azalmışdır

4. Əsas Parametrlər Cədvəli @0,45MPa Standart Təchizat Təzyiq

5. S Yüksək Vakuum VS L Yüksək Axın

     • S Yüksək Vakuum Tipi: Ən yüksək vakuum -84~-90kPa. Elektron komponentlər və nazik filmlər kimi güclü adsorbsiya qüvvəsi tələb edən kiçik vantuzlar, nazik, yaxşı möhürlənmiş iş parçaları üçün.

     • L Yüksək axın növü: Daha böyük emiş axını ilə son vakuum -48kPa. Məsaməli/kobud səth iş parçaları, böyük vantuzlar, yüksək sızma və sürətli cavab tələbləri üçün uyğundur, məsələn. karton və taxta lövhə.

6. Quraşdırma və Boru Təlimatları

  1. Quraşdırma: İstənilən istiqamətdə quraşdırıla bilər, bərkitmə mötərizəsi tələb olunmur; birbaşa hava boru kəmərinin ortasına daxil edilə bilər.

  2. Boru kəmərləri

￮ SUP təchizatı portu: Φ6 hava borusunu birləşdirin (standart)

￮ VAC vakuum portu: emiş kubokunu / vakuum boru kəmərini birləşdirin

￮ EXH egzoz portu: atmosferə açıq, bloklamayın

  3. Təzyiq: Standart 0.45MPa, iş diapazonu 0.1~0.6MPa

  4. Temperatur: 5~50℃ (hava mənbəyində buzlanma yoxdur)

7. Tipik Tətbiq Ssenariləri

     • 3C elektronika, yarımkeçirici, kiçik vantuzlarla paylanmış adsorbsiya

     • Avtomatlaşdırma istehsal xətti, hərəkət edən hissələr / robot son effekti

     • Dar quraşdırma sahəsi, yüngül və yüksək sürətli cavab proqramları

     • Nazik kağız, nazik film, kiçik hissələr və elektron çiplərlə işləmək

8. Seçim müqayisəsi: ZU vs ZB vs ZL
