VM2 (VM200) Seriyası Orta 2/3 Port Mexanik Poppet Valve

Brend: SOLH by Richge Technology

Məhsulun yerləşdirilməsi

     VM2 (VM200) seriyası SMC standart modelləri ilə tam dəyişdirilə bilən orta ölçülü 2/3 portlu mexaniki poppet klapandır. Etibarlı sızdırmazlıq konstruksiyasını qəbul edərək, o, əla yüksək axın tutumu (Cv≈0,87), universal Rc1/4 standart portu, möhkəm sənaye quruluşu və tam dəyişdirilə bilən ötürücü başlıqlara malikdir. Bu, bütün növ avtomatlaşdırılmış maşınlarda vuruş limitinin aşkarlanması, əl ilə işləmə və hava dövrəsinin dəyişdirilməsi üçün əsas mexaniki idarəetmə klapanıdır.

Əsas Texniki Spesifikasiyalar

  1 Əsas Parametrlər

     -- Seriya Kodu: VM200 (qısa ad VM2)

     -- Dövrə növləri: 2-port (VM22x), 3-port (VM23x, standart olaraq normal olaraq qapalı NC)

     -- Struktur: Mükəmməl sızdırmazlıq və uzun xidmət müddəti ilə birbaşa fəaliyyət göstərən poppet növü

     -- Tətbiq olunan Maye: Sıxılmış hava, inert qaz

     -- İşləmə təzyiq diapazonu: 0 ~ 1.0 MPa (vakuum uyğun deyil)

     -- Ətraf və Orta Temperatur: -5 ~ +60℃ (buzlanmaya icazə verilmir)

     -- Port Thread: Rc1/4 (02); isteğe bağlı NPT1/4 (N02), G1/4 (F02)

     -- Axın Performansı: Effektiv bölmə sahəsi 19 mm², Cv = 0,87

     -- Net Çəki: Standart model 90 g

     -- Boru sxemi: yan port (01), alt port (00)

     -- Yağlama tələbi: Yağlamasız; ISO VG32 turbin yağı isteğe bağlıdır

  2. Ümumi Xarici Ölçülər (mm)

     -- Yan port versiyası: 17 × 44 × 25

     -- Aşağı port versiyası: 17 × 44 × 30

Dövrə Tərifi və İş Məntiqi (3-port / 2-port)

  1. 3 portlu Model (VM23x, Ən Çox İstifadə olunur)

     -- Port 1(P): Əsas hava təchizatı girişi

     -- Port 2(A): Nəzarət siqnalı çıxışı

     -- Port 3(R): Egzoz portu

     -- NC Normalda Qapalı Məntiq: Təcrübəsiz → P A-dan kəsilmiş, A R-ə qoşulmuşdur; Çalışdırıldıqdan sonra → P A-ya qoşulur, A işlənmiş R qazını kəsir

  2. 2 portlu Model (VM22x)

     -- Port 1(P): Maye girişi

     -- Port 2(A): Nəzarət çıxışı

     -- Normalda Bağlıdır: Hava kanalı basıldıqda açılır, buraxıldıqdan dərhal sonra kəsilir

Tam dəyişdirilə bilən aktuator başlıq portfeli

 1. Roller Lever Növü (Vuruş Limitinin Aşkarlanması üçün, Ən Populyar)

     -- VM231/221: Standart POM plastik diyircəkli qolu

     -- VM231S/221S: Aşınmaya davamlı ağır iş şəraiti üçün bərkidilmiş polad rulon

     -- VM233/223: Birtərəfli rebound əleyhinə diyircəkli qolu

  2. Düz Piston Tipi

     VM230/220: Standart düz təkan pistonu

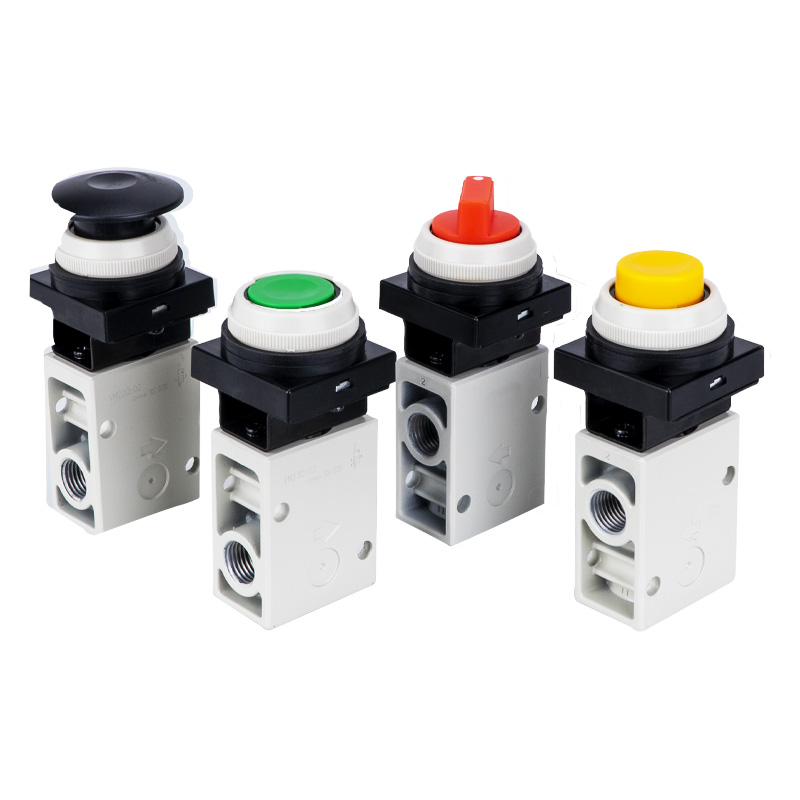

3. Düymə Növü (əllə qaçış əməliyyatı üçün)

     -- VM232/222: Düz standart düymə

     -- VM232Y/222Y: Təcili dayanma üçün yüksək görünən sarı göbələk başlığı

     -- VM232G/222G: Yaşıl göstərici düyməsi

 4. Könüllü Xüsusi Ötürücülər

     Menteşə qolu, keçid qolu, kilidlənə bilən fırlanan düymə, iki istiqamətli qolu və digər fərdi tətik başlıqları

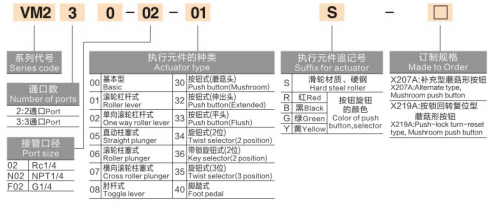

 Model kodunun izahı

   1. (Nümunə: VM231-02-01S)

     -- VM231: 3 portlu dövrə + diyircəkli qolu ötürücüsü

     -- 02: Port yivinin ölçüsü (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Yan port düzümü (00 = alt port düzümü)

     -- S: bərkimiş polad diyircəkli (şəkilsiz = standart POM rulonu)

     -- Rəng şəkilçisi: A=standart qara; Y=sarı göbələk; G=yaşıl düymə

  2. Ümumi Standart Modellər

     -- VM231-02-01A: 3 portlu, POM diyircəkli, Rc1/4, yan port (universal ümumi təyinatlı model)

     -- VM231S-02-01A: 3 portlu, bərkimiş polad diyircəkli, Rc1/4, yan port (aşınmaya davamlı iş şəraiti)

     -- VM230-02-00A: 3-port, düz piston, alt port

     -- VM232Y-02-01A: 3-port, sarı göbələk təcili dayandırma düyməsi, yan port

Əsas Məhsul Üstünlükləri

     -- Orta yüksək axın performansı: Cv=0,87, mini VM1-dən (Cv=0,11) təxminən 8 dəfə yüksək axın gücü, orta axınlı pnevmatik sxemlərə mükəmməl uyğun gəlir

     -- Universal Rc1/4 port: Mükəmməl çarpaz model uyğunluğu ilə avtomatlaşdırma avadanlığı üçün standart əsas ip ölçüsü

     -- Etibarlı poppet sızdırmazlığı: Yaxşı hava keçirmə qabiliyyəti, tozla çirklənməyə davamlılıq, sürətli reaksiya və uzadılmış xidmət müddəti

     -- İkili boru sxemi dəstəyi: Çevik sıx panel quraşdırma sxemi üçün yan və alt port seçimləri

     -- Tam ötürücünün əhatə dairəsi: Mexanik həddi, əllə qaçış və fövqəladə dayandırmağı bütün ssenariləri əhatə etmək üçün diyircəkli qolu, piston, düz düymə və göbələk başlığı mövcuddur

     -- Ağır dayanıqlı möhkəm konstruksiya: Metal klapan gövdəsi; Sərt sənaye davamlı əməliyyat üçün isteğe bağlı S şəkilçisi bərkimiş polad diyircəkli

     -- Yağsız dizayn: Aşağı texniki xidmət yükü, təmiz və ekoloji cəhətdən təmiz hava dövrəsinin işləməsi

Tipik Tətbiq Ssenariləri

     -- Avadanlıq vuruşunun limitinin təyini: Silindr/sürüşmə masası silindr qolu ötürücüsü ilə tam mövqeyin aşkarlanması

     -- Əllə qaçışa nəzarət: Maşının yerində işə salınması və düymə ilə panelin işləməsi

     -- Təhlükəsizlik fövqəladə kilidi: Sürətli hava dövrəsinin kəsilməsi üçün sarı göbələk başlığı

     -- Çəkmə və qurğunun dəyişdirilməsi: Pnevmatik döngəyə nəzarəti sıxmaq/açmaq

     -- Avtomatlaşdırılmış istehsal xətləri: İş stansiyasının mövqeyi siqnalı və mexaniki təhlükəsizlik bloklama sxemləri

     -- Qablaşdırma, toxuculuq və çap maşınları: Yüksək tezlikli mexaniki tətik idarəetmə ilmələri

Seçim müqayisəsi: VM1 VS VM2 Tez İstinad Cədvəli

Bir cümlənin xülasəsi

     SOLH VM2 orta ölçülü mexaniki poppet klapan universal Rc1/4 portu, Cv=0.87 yüksək axın tutumu, tam çeşidli dəyişdirilə bilən ötürücülər və bütün sənaye avtomatlaşdırma pnevmatik keçid sxemləri üçün standart əsas mexaniki idarəetmə klapan kimi çıxış edən ikili yan/alt boru variantları ilə təchiz edilmişdir.
