Pnevmatik komponentlər seriyası

SOLH VM2 (VM200) orta mexaniki klapan uyğun SMC modelləri ilə tamamilə dəyişdirilə bilər. Cv=0,87 axın əmsalı ilə orta ölçülü konstruksiyaya malik onun axın tutumu standart Rc1/4 portu və isteğe bağlı NPT/G1/4 yivləri ilə təchiz edilmiş mini VM1 seriyasından təxminən 8 dəfə yüksəkdir. O, 0~1,0MPa altında işləyir və vakuumla uyğun gəlmir, yağlanmayan aşınmaya davamlı poppet möhürü və möhkəm metal korpusu qəbul edir. Yan port və alt port boru sxemləri dəyişdirilə bilən aktuatorların tam dəsti ilə dəstəklənir: standart POM diyircəkli / bərkimiş polad aşınmaya davamlı diyircəkli qolu, birtərəfli geri dönmə diyircəyi, düz piston, düz düymə, sarı göbələk təcili dayandırma başlığı, yaşıl göstərici düyməsi və kilidlənə bilən menteşə düyməsi. Sərtləşdirilmiş polad diyircəkli variant ağır yüklü yüksək aşınmalı istehsal xətlərinə uyğundur. Silindr və sürüşmə masasının vuruş həddinin aşkarlanması, avadanlığın əl ilə qaçış işə salınması, jig armaturunun hava dəyişdirilməsi və təhlükəsizlik fövqəladə bloklanması üçün geniş istifadə olunur, qablaşdırma, tekstil, çap və ümumi avtomatlaşdırma istehsal xətləri üçün əsas mexaniki hava tətik klapan kimi xidmət edir.

SOLH VM4 (VM400) orta ölçülü 3 portlu poppet mexaniki klapan mini VM1 və yüksək axınlı VM2 seriyaları arasında yerləşdirilmiş ekvivalent SMC modelləri ilə tamamilə dəyişdirilə bilər. Onun əsas üstünlüyü -100kPa vakuumdan 1,0MPa müsbət təzyiqə qədər tam təzyiq diapazonu ilə uyğunluqdadır, bu xüsusiyyət VM2-də mövcud deyil. O, isteğe bağlı NPT/G1/8 yivləri və Cv=0,38 axın tutumu olan standart Rc1/8 portunu qəbul edir, yan və alt port boru kəmərlərinin sxemini dəstəkləyir. Möhkəm metal gövdə ilə qurulmuş, 1000m/s² təsirə və ağır vibrasiyaya davamlıdır, sərt ağır istehsal xətləri üçün uyğundur, uzun xidmət müddəti üçün yağlanmayan toz keçirməyən sızdırmaz sızdırmazlığı ilə. Dəyişdirilə bilən aktuatorların tam dəsti təqdim olunur: standart / bərkidilmiş aşınmaya qarşı polad diyircəkli qolu, birtərəfli geri dönməyə qarşı diyircəkli, düz piston, çox rəngli göbələk təcili dayandırma düymələri, 2/3 mövqeli fırlanan düymələr, kilidlənə bilən düymələr və keçid menteşələri rıçaqları. Silindr və sürüşmə masasının vuruş həddinin aşkarlanması, vakuum adsorbsiya/buraxma sxemləri, avadanlığın əl ilə qaçış işə salınması, maşın təhlükəsizliyinin təcili kilidlənməsi və cig armaturunun dəyişdirilməsi sahəsində geniş şəkildə tətbiq olunur, vakuum uyğunluğu və güclü zərbə müqaviməti tələb edən iş şəraiti üçün ideal orta mexaniki tetikleyici klapandır.

SOLH ITV yüksək axınlı elektro-pnevmatik mütənasib klapan ekvivalent SMC modelləri ilə tamamilə dəyişdirilə bilər. Qapalı dövrəli təzyiq əks əlaqə sistemini qəbul edərək, ±1% FS nəzarət dəqiqliyi və IP65 toz və sıçrayışdan qorunma ilə pilləsiz, yüksək dəqiqlikli uzaqdan hava təzyiqinin tənzimlənməsinə nail olmaq üçün DC0–10V gərginlik, 4–20mA cərəyan analoq siqnalları və CC-Link, PROFINET, EtherNet/IP daxil olmaqla isteğe bağlı fieldbus rabitəsini qəbul edir. Üç seriya müxtəlif axın diapazonlarını əhatə edir: mikro aşağı axın üçün ITV1100, universal orta axın üçün ITV2100 və 4400 L/dəq ANR-ə qədər ağır yüksək axın üçün ITV3100, 0,005 ilə 0,9 MPa arasında tənzimlənən təzyiqlə. O, DC24V aşağı enerji təchizatı altında Rc/NPT/G yivləri və itələyici fitinqləri, quraşdırılmış LED rəqəmsal displeyini və özünü diaqnostika siqnalını dəstəkləyir. Avtomatlaşdırılmış istehsal xətlərində rəqəmsal mərkəzləşdirilmiş təzyiq nəzarətini həyata keçirmək üçün çoxlu əl tənzimləyicilərinin dəyişdirilməsi, böyük çuxur silindrinin işə salınması, film və naqil sabit gərginliyə nəzarət, yarımkeçirici və optik dəqiqlik prosesləri, avtomatik paylama və örtük, qaynaq və perçinləmə avadanlıqları üçün çox mərhələli təzyiq keçidi üçün geniş tətbiq olunur.

SOLH XTO674 və INA14 daxili yoxlama klapanları vakuum və aşağı təzyiqli maye boru kəmərlərində geri axının qarşısını almaq üçün həm sıxılmış hava, həm də təmiz su ilə uyğun gələn, ultra aşağı 0,01MPa krekinq təzyiqi ilə eyni struktur platformasını paylaşır. XTO674 -30 ℃-ə qədər işləyən tam pirinçli kriogen versiyadır; INA14 standart seriyası mis və ya SUS304 paslanmayan poladdan hazırlanmış gövdə ilə təmin edilir, standart NBR möhürləri, əlavə olaraq yağ və yüksək temperatura davamlı FKM və hava şəraitinə davamlı CR möhürləri ilə təchiz edilmişdir. Axın oxu işarəsi ilə kompakt daxili yivli dizayn əlavə mötərizələr olmadan birbaşa boru kəmərlərinə quraşdırıla bilər, vakuum generatorları və vakuum stəkanları arasında quraşdırıldıqda vakuum itkisinin və əks hava axınının qarşısını effektiv şəkildə alır. İki seriya, kriogen avadanlıqlarda, vakuum istehsal xətlərində, korroziyaya davamlı yüksək temperaturlu maye dövrələrində və birtərəfli təzyiqin saxlanması və geri axının qarşısının alınması üçün ümumi pnevmatik və su boru kəmərlərində geniş şəkildə tətbiq olunan, boru modifikasiyası olmadan birbaşa sahə mübadiləsi üçün eyni ümumi ölçülərə və ip ölçülərinə malikdir.

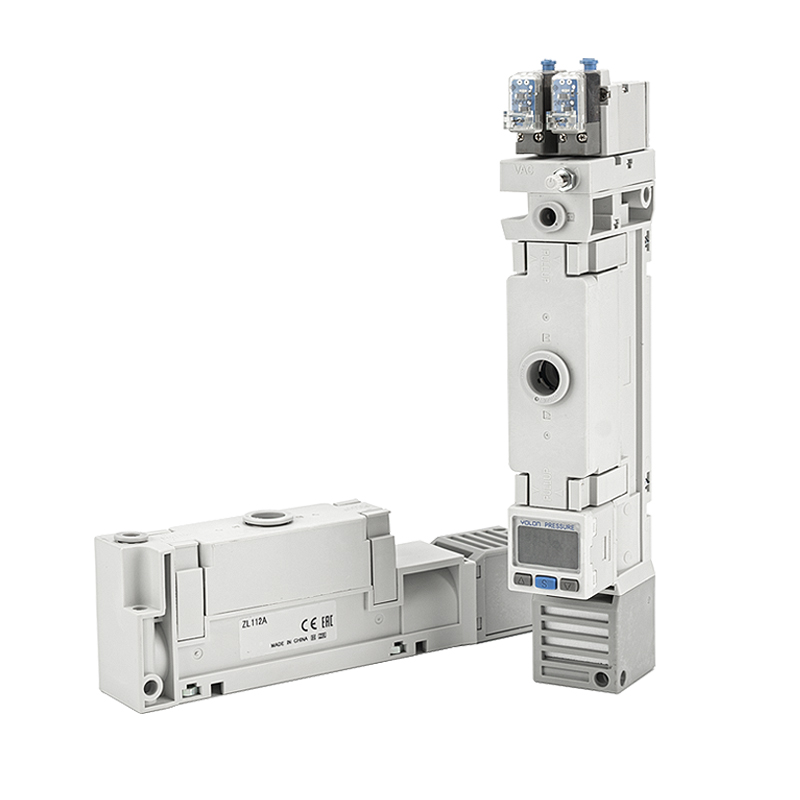

SOLH ZL112 çox mərhələli venturi vakuum ejektoru standart Φ1.2 nozzle ilə təchiz edilmiş ekvivalent SMC modelləri ilə tam dəyişdirilə bilər. Onun enerjiyə qənaət edən çoxmərhələli strukturu -88~-92kPa sabit vakuum verir, eyni zamanda bir pilləli ejektorlara nisbətən hava istehlakını 40%-dən çox azaldır. Yüksək inteqrasiya olunmuş modul dizaynı qəbul edərək, o, avtomatik sorma və söndürmə üçün K1 ikili tədarük/buraxma klapanlarını və qənaətcil K2 tək tədarük klapan variantlarını təklif edir. Daxili səsboğucu 70dB(A)-dan aşağı iş səsini məhdudlaşdırır; iki egzoz üslubu mövcuddur: standart inteqrasiya edilmiş səsboğucu tipi və yüksək axın üçün P mərkəzləşdirilmiş port çıxışı. Əlavə aksesuarlara NPN/PNP tək/iki kanallı və gərginlik/cari analoq siqnal çıxışları olan analoq mexaniki vakuumölçənlər və rəqəmsal vakuum təzyiq açarları, üstəgəl müxtəlif fiş konnektorları, bobin gərginlikləri və əl ilə tənzimləmə düymələri daxildir. Baxımsız davamlı işləmə üçün daxili hərəkət edən hissələrdən azaddır, vakuuma cavab müddətini qısaltmaq üçün birbaşa robotun son effektorlarına quraşdırıla bilər, 3C şüşə panellərin, təbəqə metalların, qablaşdırma və çap materiallarının və sabit yüksək axınlı vakuum adsorbsiyasını tələb edən məsaməli iş parçalarının çoxlu vakumlu stəkanlarla işləməsində geniş tətbiq olunur.

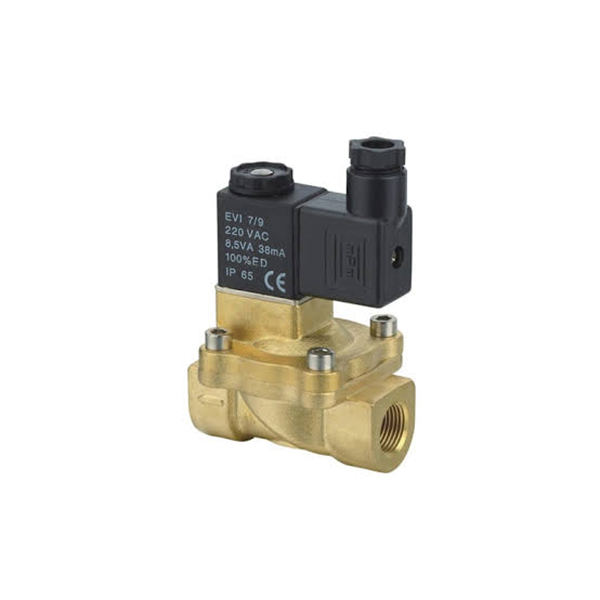

Versiya 1｜Rəsmi Məhsul Səhifəsi Uzun Kopya (SEO-yönümlü, müstəqil veb-sayt təfərrüat səhifəsi üçün ~290 söz) SOLH 2V seriyalı 2/2-yollu pirinç maye solenoid klapanları sıxılmış havanın, sənaye suyunun və sürtkü yağının universal idarə edilməsi üçün hazırlanmış çox yönlü elektromaqnit açma-bağlama klapanlarıdır, iki yetkin struktur konfiqurasiyada mövcuddur: birbaşa fəaliyyət göstərən 2V025 və diafraqma pilotla idarə olunan 2V130 və 2V2 variantları. Yüksək performanslı sızdırmazlıq elementləri ilə birləşdirilmiş möhkəm saxta pirinç klapan gövdələri ilə qurulmuş bu sıra sıfır təzyiqdə işə salma və yüksək axın boru kəmərinin tənzimlənməsini əhatə edən etibarlı keçid performansını təmin edir. Kompakt 2V025 birbaşa fəaliyyət göstərən model, 0MPa sıfır təzyiq fərqində normal açılışa imkan verən birbaşa elektromaqnit ötürücü strukturu qəbul edir. Aşınmaya davamlı VITON flüor rezin möhürləri ilə təchiz edilmiş, zəif aşındırıcı mühitlərə davamlıdır və aşağı təzyiqli boru kəmərlərinə, vakuum döngələrinə və mikro axın püskürtmə və soyutma avadanlığına mükəmməl uyğunlaşır. Pilot tərəfindən idarə olunan 2V130 və 2V250 diafraqmanı idarə etmək üçün orta təzyiq fərqinə güvənir, diqqətəlayiq böyük axın tutumu və aşağı bobin enerji istehlakı ilə fərqlənir; onlar minimum 0,05MPa başlanğıc təzyiqini tələb edir və adi su və sıxılmış hava boru kəmərləri üçün ideal olan NBR nitril rezin möhürlərdən istifadə edir. Bütün versiyalar IP65 giriş mühafizəsi və 0,05 saniyə ərzində sürətli keçid reaksiyası ilə B sinif izolyasiyalı rulonları qəbul edir. Çoxsaylı naqil variantları (DIN yuvası, uçan kabellər, göstərici işıq yuvaları) və G1/8-dən G1 düymədək dəyişən bol ip spesifikasiyası çevik sahə quraşdırılmasını dəstəkləyir. Vakuum nəzarətində, avadanlıqların soyuducu su dövrələrində, qazanın avtomatik su ilə qidalanmasında, hava kompressorunun su qəbulunda və magistral qaz-maye boru kəmərinin kəsilməsində geniş şəkildə tətbiq olunan SOLH 2V seriyası tam spektrli sənaye avtomatlaşdırma maye sxemləri üçün qənaətcil, sabit ümumi maye keçid həllərini təklif edir.

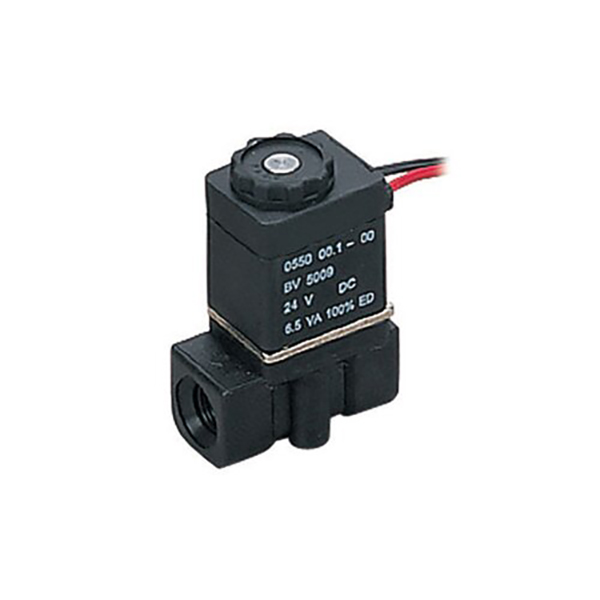

SOLH 2P seriyalı mini 2/2 istiqamətli birbaşa fəaliyyət göstərən normal qapalı solenoid klapanlar sıxılmış havanın, təmiz suyun və aşağı özlülüklü sürtkü yağının aşağı qiymətli kiçik axınla avtomatik dəyişdirilməsi üçün xüsusi olaraq nəzərdə tutulmuş yüksək möhkəmliyə malik PA66 neylon mühəndislik plastik klapan gövdələrini qəbul edir. Əsl sıfır təzyiqli işəsalma performansına malik olan klapan 0MPa təzyiq fərqi altında normal aça bilir və pilotla idarə olunan solenoid klapanların təzyiqdən asılılığını effektiv şəkildə qırır. Bu seriya yetkin birbaşa elektromaqnit idarəetmə quruluşunu qəbul edir. Enerji söndürülməsi vəziyyətində, quraşdırılmış sıfırlama yayı tam qapalı vəziyyəti saxlamaq üçün klapan nüvəsini sıx şəkildə sıxır; enerji verildikdə, elektromaqnit cazibə boru kəmərini aparmaq üçün klapan nüvəsini sürətlə qaldırır və ultra sürətli reaksiya üçün bütün keçid hərəkəti 0,05 saniyə ərzində tamamlanır. Standart konfiqurasiyada yağa, suya və yüngül korroziyaya qarşı yüksək müqavimətə malik aşınmaya davamlı VITON flüororezin möhürlərdən istifadə edilir; NBR nitril kauçuk sızdırmazlığı iş şəraitinə uyğun olaraq əlavə olaraq mövcuddur. Bobin nəmli atelye mühitlərində davamlı davamlı işləmə qabiliyyətinə malik B sinif izolyasiyası ilə IP65 toz və suya davamlı qoruma dərəcəsinə çatır. Sabit φ2,5 mm axın ağızı və 0,23 CV dəyəri ilə, standart DIN yuvası, uçan kabellər və göstərici işıq rozetkaları daxil olmaqla müxtəlif naqil seçimləri ilə birləşdirilmiş, qlobal uyğunluq tələblərinə cavab vermək üçün universal AC/DC gərginlik seçimləri ilə birləşdirilmiş iki əsas iplik G1/8 və G1/4 spesifikasiyası mövcuddur. Yüngül yığcam kontur kompakt avadanlıq modullarının içərisində quraşdırmaya uyğun gəlir. Vakuum generatorunun hava mənbəyinə nəzarət, kiçik silindrli hava tədarükünün dəyişdirilməsi, avadanlıqların mikro soyuducu su döngələri, avtomatik çiləmə, hava kompressorunun avtomatik drenajı və kiçik nəmləndirmə sistemlərində geniş istifadə olunur, pirinç 2V seriyalı klapanlara sərfəli miniatür maye nəzarət alternativi kimi xidmət edir.

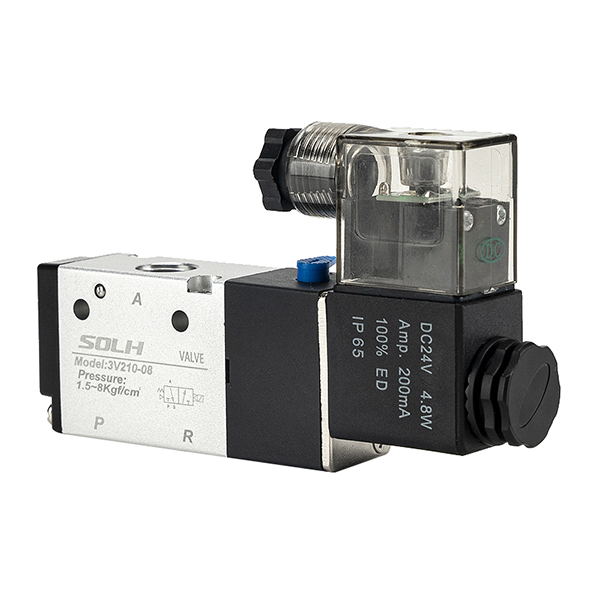

SOLH 3V seriyalı 3/2-yollu pnevmatik solenoid istiqamətli tənzimləyici klapanlar həm birbaşa fəaliyyət göstərən, həm də pilot tərəfindən idarə olunan konstruksiyalarla hazırlanmışdır, tək təsirli yay qaytarma silindrlərini idarə etmək və vakuumlu pnevmatik dövrələri dəyişdirmək üçün xüsusi hazırlanmışdır. Normalda Qapalı (NC) və Normal Açıq (NO) konfiqurasiyalarda mövcud olan bu seriya, kiçik və orta ölçülü pnevmatik avtomatlaşdırma sistemləri üçün standart əsas idarəetmə komponenti kimi çıxış edən, yığcam quruluşa, sürətli reaksiyaya və IP65 toz və suya davamlı mühafizə dərəcəsinə malik yüksək güclü yüngül alüminium ərintisi klapan gövdələrini qəbul edir. Limanın quruluşu universal sənaye standartlarına uyğundur: əsas hava girişi üçün P, silindrləri və ya vakuum əmzikləri birləşdirən iş portu üçün A, əməliyyat səs-küyünü azaltmaq üçün səsboğucularla uyğunlaşdırılmış egzoz portu üçün R. Birbaşa fəaliyyət göstərən 3V1 və 3V2 variantları 0,05 saniyədən aşağı keçid reaksiyası ilə 0~0,8 MPa ərzində etibarlı sıfır təzyiqli işə salmağı dəstəkləyir, aşağı təzyiqli qaz boru kəmərləri və mənfi təzyiqli vakuum idarəetmə ssenariləri üçün mükəmməl uyğun gəlir. Pilot tərəfindən idarə olunan 3V100/3V200/3V300 seriyası yüksək axınlı adi pnevmatik döngələri təmin etmək üçün sabit keçid üçün minimum 0,15 MPa giriş təzyiqi tələb edən daha böyük axın tutumu və daha az bobin enerji istehlakına malikdir. Quraşdırma və texniki xidmət zamanı yerində rahat ayıklama üçün yüksük tipli əl ilə dəyişdirmə düyməsi ilə təchiz edilmiş bütün seriya sabit sızdırmazlıq performansı ilə yağsız işləməyi dəstəkləyir. M5, G1/8, G1/4 və G3/8 daxil olmaqla bir çox ip spesifikasiyası isteğe bağlıdır, əsas qlobal AC və DC gərginlikləri və DIN rozetkasının və uçan kabellərin iki naqil rejimi ilə birləşdirilmişdir. O, ənənəvi 3A hava pilot klapanlarını və 3L əl çəkmə klapanlarını struktur modifikasiyası olmadan birbaşa əvəz edə bilər, iş parçasını sıxışdırma mexanizmlərində, vakuum adsorbsiya kommutasiyasında, pnevmatik blokirovkadan qorunma və kiçik ötürücülərin inç nəzarətində geniş istifadə olunur.

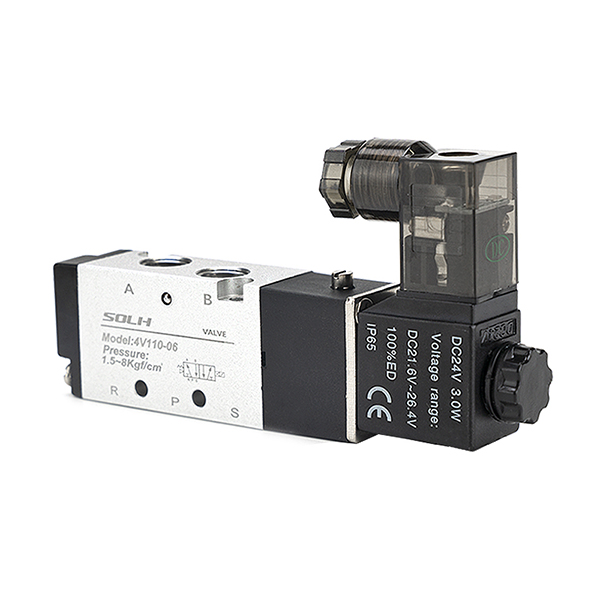

SOLH 4V seriyalı pilotla idarə olunan pnevmatik istiqamət tənzimləyici klapanlar 5/2 yollu iki mövqeli və 5/3 yollu üç mövqeli konfiqurasiyaları əhatə edən əsas sənaye pnevmatik komponentləridir, qarşılıqlı hərəkəti idarə etmək, orta vuruşda yerləşdirmə və ikiqat fəaliyyət göstərən pnevmatik silindrlərin təzyiqini saxlamaq üçün xüsusi optimallaşdırılmışdır. Yüksək dəqiqlikli spool klapan nüvəsini və quraşdırılmış pilot hərəkətə keçirmə strukturunu qəbul edən bu seriya avtomatlaşdırılmış montaj xətlərində, qablaşdırma maşınlarında, yerləşdirmə qurğularında və ümumi pnevmatik ötürmə sistemlərində geniş şəkildə tətbiq olunan aşağı sürtünmə müqaviməti, həssas keçid hərəkəti və aşağı bobin enerji istehlakına malikdir. Beş portlu sxem universal sənaye standartlarına uyğundur: P əsas hava təchizatı girişi kimi xidmət edir; A və B uzadılması və geri çəkilməsinə nəzarət etmək üçün ikiqat fəaliyyət göstərən silindrlərin ön və arxa kameralarına qoşulmuş iki icra portudur; R və S, səs-küyü azaltmaq üçün səsboğucularla konfiqurasiya edilmiş egzoz portlarıdır. 5/2-yollu tipə tək bobinli elektrik idarəetməsi və iki bobinli elektrik idarəetmə variantları daxildir. Tək elektrik idarəetmə klapanları elektrik kəsildikdən sonra avtomatik geri qayıtmaq üçün yayın sıfırlanmasına əsaslanır, bu, ənənəvi qarşılıqlı hərəkətlər və təhlükəsizlik sıfırlama tətbiqləri üçün idealdır. İkiqat elektrik idarəetmə klapanları yaylar olmadan mövqe yaddaşına malikdir, uzun müddət yerləşdirmə və təzyiq saxlamaq üçün enerji söndürüldükdən sonra cari silindr mövqeyini sabit şəkildə kilidləyir. 5/3-yollu üç mövqeli versiya üç isteğe bağlı neytral rejimi təmin edir: qapalı mərkəz (C Tipi) silindr asmasının kilidlənməsi və düşmə əleyhinə müdafiə üçün bütün portları kilidləyir; egzoz mərkəzi (Tip E) təzyiqin azaldılması və əl ilə işə salınma zamanı sərbəst üzmə üçün A/B portlarını işlənmiş kanallara birləşdirir; təzyiq mərkəzi (Tip P) iki istiqamətli balanslaşdırılmış sıxma üçün sıxılmış havanı hər iki işçi porta verir. Mövcud spesifikasiyalar M5, G1/8, G1/4, G3/8 və G1/2 ip ölçüləri ilə 4V110-dan 4V410-a qədər dəyişir. Əsas AC və DC gərginliklərini dəstəkləyən IP65 toz keçirməyən və suya davamlı rulonlarla təchiz edilmiş bütün seriyalar yağsız işləməyi dəstəkləyir və yerində rahat sınaq və texniki xidmət üçün əl ilə dəyişdirmə düyməsi ilə gəlir. Əsas sənaye pnevmatik avtomatlaşdırılması üçün universal standart istiqamətləndirici klapandır.
