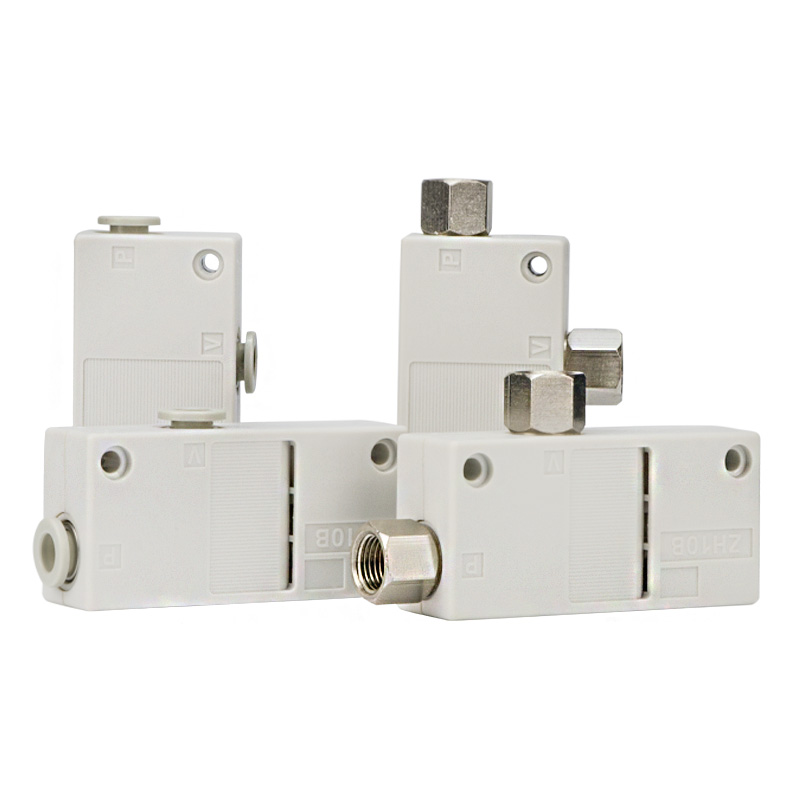

ZH‑B Seriyası Qutu Tipi Vakuum Ejektoru

ZH‑B Seriyası Qutu Tipi Vakuum Ejektor | Quraşdırılmış Səsboğucu Tək Mərhələli Venturi Vakuum Generatoru

Brend: SOLH by Richge Technology | İdxal edilmiş ZH‑B Seriyası ilə Uyğun Drop-in Dəyişdirilməsi

1. Məhsula Baxış

     ZH‑B qutu tipli vakuum ejektoru gövdə daxilində inteqrasiya olunmuş səsboğucu ilə təkpilləli venturi prinsipini qəbul edir. Yalnız iki port qorunur: SUP təchizatı portu və VAC vakuum portu, ayrıca egzoz portu yoxdur. Egzoz havası birbaşa səsboğucu vasitəsilə boşaldılır. Xarici səsboğucu olmadan ultra-sadə quraşdırma tələb olunur. Ölçü və əlaqə interfeysində idxal edilmiş ZH‑B ilə tamamilə dəyişdirilə bilər. İki performans versiyası mövcuddur: S yüksək-vakuum növü və L yüksək axın növü, tam başlıq ölçüləri ilə. Kompakt kiçik avtomatlaşdırma qurğuları və robot seç və yerləşdir tətbiqləri üçün idealdır.

  Model fərqi

     • ZH‑B Qutu Növü: Quraşdırılmış səsboğucu, 2 port (SUP və VAC)

     • ZH‑D Gövdəyə Daşınan Növ: Daxili səsboğucu yoxdur, xarici boru kəmərləri üçün 3 müstəqil port SUP/VAC/EXH

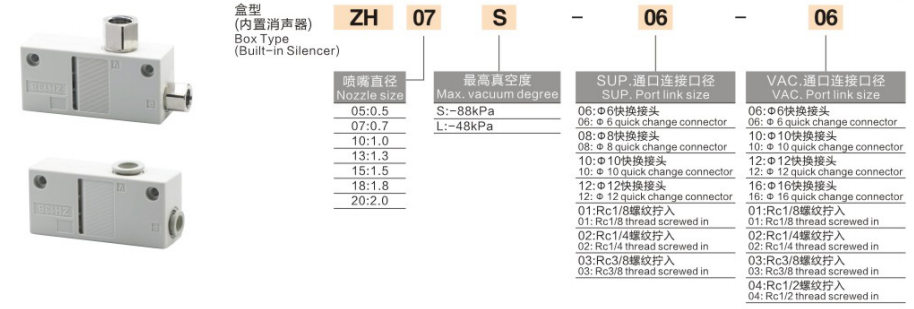

2. Model Kodlaşdırma İzahatını tamamlayın

  Misal:ZH07S‑06‑06

     • ZH: Seriya kodu, daxili səsboğucu ilə qutu tipli vakuum ejektoru

     • 07: Nozzle ölçüsü kodu

     • S / L: Maksimum vakuum xarakteristikası. S = yüksək vakuum; L = yüksək axın

     • 06: SUP təchizatı portunun əlaqə ölçüsü

     • 06: VAC vakuum portunun əlaqə ölçüsü

  Port Kodu İstinad Cədvəli

  Sifariş nümunəsi: ZH10S‑08‑10
     Quraşdırılmış səsboğuculu ZH qutu tipli vakuum ejektoru, Φ1,0 mm başlıq, S yüksək vakuum dərəcəli; təchizat portu Φ8 tək toxunuşlu fitinq, vakuum portu Φ10 tək toxunuşlu fitinq.

3. Əsas Performans Üstünlükləri

     • İnteqrasiya edilmiş səsboğucu: Xarici səsboğucu tələb olunmur. Egzoz havası daxili susdurucu quruluş vasitəsilə boşaldılır. Daha az ehtiyat hissələri, aşağı səs-küy və yerə qənaət.

     • Sadə naqillər üçün yalnız 2 port: Yalnız SUP hava təchizatı portu və VAC vakuum portu, ayrıca EXH egzoz portu yoxdur. Məhdud kompakt quraşdırma sahəsi üçün mükəmməldir.

     • İkili performans versiyaları isteğe bağlıdır

￮ S Yüksək vakuum (-88kPa): Polad təbəqə, şüşə, PCB və plastik korpus kimi yaxşı möhürlənmiş iş parçaları üçün güclü adsorbsiya qüvvəsi.

￮ L Yüksək axın (-48kPa): Vakuum sızmasını kompensasiya etmək üçün daha böyük emiş axını, kağız, film, karton və köpük daxil olmaqla nəfəs ala bilən məsaməli materiallar üçün uyğundur.

     • Çoxsaylı port seçimi: Metrik bir toxunuşlu fitinqlər yerli maşınlar üçün geniş istifadə olunur; İxrac avadanlığı üçün Rc qadın ip versiyaları.

     • Yüngül PBT gövdəsi: İnteqral kalıplanmış PBT başlığı, aşağı çəki, kiçik robot EOAT üçün uyğundur. Birbaşa vida montajını və ya mötərizənin quraşdırılmasını dəstəkləyir.

     • Yağsız əməliyyat: Yalnız quru süzülmüş sıxılmış hava tələb olunur, yağ dumanı ilə yağlama qadağandır.

4. Standart Texniki Spesifikasiyalar

  0.5MPa Təchizat Təzyiqində İstinad Performansı

5. ZH‑B Qutu Növü VS ZH‑D Gövdəli Portlu Tip

6. Seçim Rəhbərliyi

     • S / L Versiya Seçimi

￮ ✅ S Yüksək vakuum: Güclü adsorbsiya qüvvəsi tələb edən hamar möhürlənmiş iş parçaları.

￮ ✅ L Yüksək axın: Karton, film, parça kimi sızan iş parçaları, böyük axın vakuum sızmasını kompensasiya edir.

     • Nozzle Buruq Seçimi: Ümumi sorma kubokunun adsorbsiya sahəsinə əsasən seçin. Daha böyük burun daha yüksək axın və daha yüksək hava sərfiyyatı gətirir. Sıxılmış hava tullantılarının qarşısını almaq üçün böyük ölçülü başlıqdan çəkinin.

     • Port seçimi: Məişət avtomatlaşdırılması üçün metrik bir toxunuşlu fitinqlər (06/08/10); İxrac maşınları üçün Rc ipi (01/02).

     • Vakuum aşkarlanması: Daxili təzyiq sensoru yoxdur. Vakuumun təsdiqlənməsi və ya çatışmayan hissə siqnalı üçün vakuum dövrəsində ZSE vakuum təzyiq açarını quraşdırın.

7. Standart pnevmatik dövrə

     AFC hava mənbəyinin xidmət bölməsi (yağ dumanı bloku qadağandır) → 3/2 solenoid klapan → ZH‑B-nin SUP təchizatı portu; VAC vakuum portu → ZFC vakuum filtri → vakuum emiş kuboku.

8. Mühüm Əməliyyat Qeydləri

     • Yağ dumanı yağlayıcısı qəti qadağandır. Yağın çirklənməsi kiçik başlığı bağlayacaq və emiş gücünü azaldacaq.

     • Tozun qarşısını almaq və başlığı qorumaq üçün ZFC vakuum filtri vakuum tərəfində quraşdırılmalıdır.

     • Tövsiyə olunan tədarük təzyiqi: 0,4~0,5MPa. 0,6MPa tam təzyiq altında uzunmüddətli davamlı işləmə tövsiyə edilmir.

     • Şlanqı ejektor və sorma fincanı arasında mümkün qədər qısa saxlayın, vakuuma daha sürətli reaksiya vermək üçün boru kəmərinin həcmini azaldın.

     • Quraşdırılmış səsboğucu element uzun müddət istifadə etdikdən sonra toz yığacaq. Səsboğucu elementi sorma azaldıqdan sonra təmizləyin və ya dəyişdirin.
