VM1 (VM100) Series Mini 2/3 Port Mexanik Poppet Valve

Brend: SOLH by Richge Technology

 Məhsulun yerləşdirilməsi

     VM1 (VM100) seriyası SMC orijinal modelləri ilə tam dəyişdirilə bilən miniatür 2/3 portlu mexaniki klapandır. O, ultra kompakt yüngül kontur, vakuum və müsbət təzyiqi əhatə edən geniş iş təzyiqi diapazonu və çoxlu dəyişdirilə bilən ötürücü başlıqları ilə etibarlı poppet sızdırmazlıq strukturunu qəbul edir. Avadanlıq mövqeyinin aşkarlanması, vuruşun məhdudlaşdırılması, əl ilə qaçış əməliyyatı və kompakt avtomatlaşdırılmış maşınlarda kiçik hava dövrəsinin dəyişdirilməsi üçün geniş istifadə olunur.

Əsas Texniki Spesifikasiyalar (VM100 / VM1 Seriyası)

  1 Əsas Parametrlər

     -- Dövrə növləri: 2 port (NC / NO), 3 port (N.C. / N.O.)

     -- Struktur: Sıx sızdırmazlıq performansı ilə birbaşa fəaliyyət göstərən poppet növü

     -- Tətbiq olunan Maye: Sıxılmış hava, inert qaz

     -- İşləmə təzyiq diapazonu: -100kPa ~ 1.0MPa (vakuum uyğunluğu)

     -- Ətraf mühit və Orta Temperatur: -5 ~ +60℃ (daxili buzlanma yoxdur)

     -- Port İp Ölçüləri: M5, Rc1/8 (NPT1/8 & G1/8 isteğe bağlıdır)

     -- Axın tutumu: Cv=0,11, effektiv bölmə sahəsi 2,5 mm²

     -- Net Çəki: Yan port versiyası 60g, alt port versiyası 67g (ultra yüngül)

     -- Boru kəmərlərinin düzülüşü variantları: Yan port, alt port

     -- Yağlama tələbi: Yağlamasız əməliyyat

  2. Ümumi Ölçülər

     -- Yan port modeli: 11 × 36 × 16 mm

     -- Aşağı port modeli: 11 × 28 × 25 mm

 Dövrə Tərifi və İş Məntiqi (3-port / 2-port)

   1. 3 portlu Növ (VM13x, Ən Populyar) · Port 1(P): Hava təchizatı girişi

     -- Port 2(A): Nəzarət çıxışı

     -- Port 3(R): Egzoz portu

     -- Normal olaraq qapalı NC: Fəaliyyətsiz → P A-dan kəsilib, A R-ə qoşulub

     -- Normalda Açıq NO: Fəaliyyətsiz → P A-ya qoşulur, A R-dən kəsilir

   2. 2-port Növü (VM12x)

     -- Port 1(P): Maye girişi

     -- Port 2(A): Nəzarət çıxışı

     -- Normalda Qapalı məntiq: Hava keçidi basıldıqda açılır, buraxıldıqdan sonra kəsilir

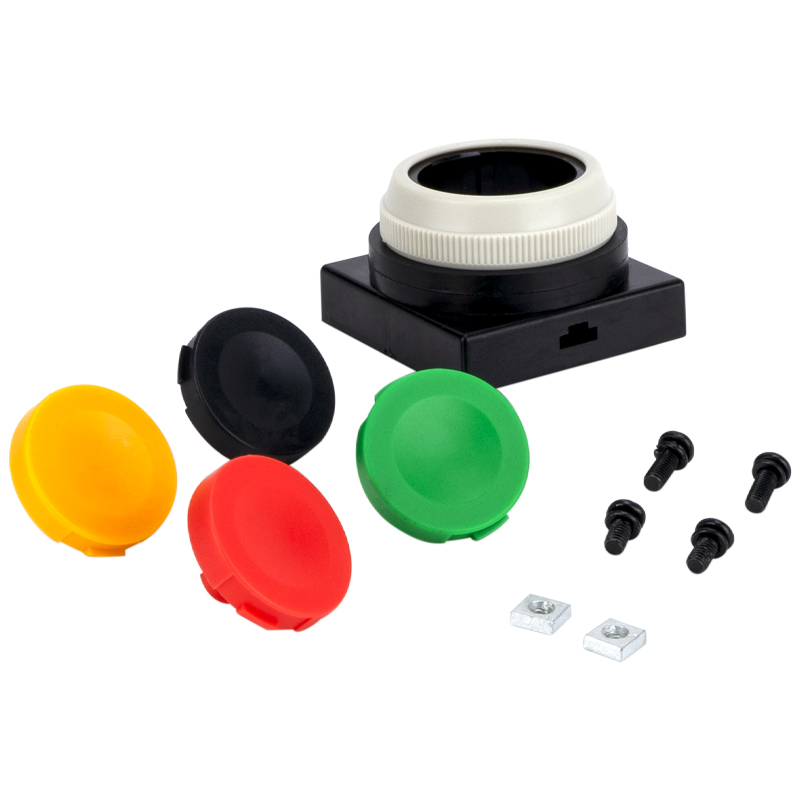

Dəyişdirilə bilən ötürücü başlıqların tam çeşidi

 1. Əsas Düz Plunger Tipi

     -- VM130 / VM120: Standart 4,8 mm vuruş pistonu

     -- VM130U / VM120U: Qısa 2,5 mm vuruş pistonu

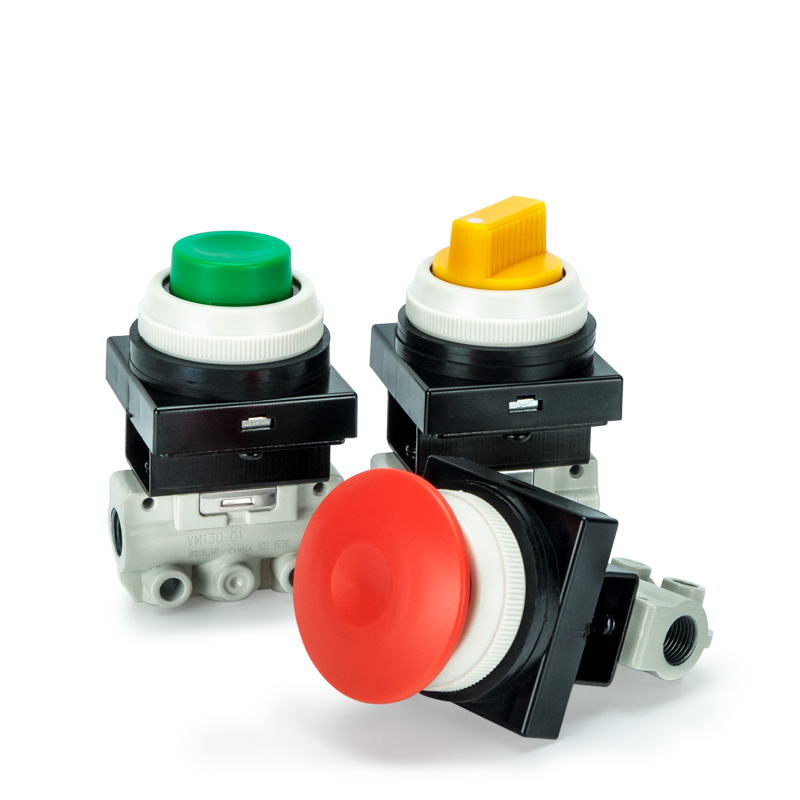

 2. Düymə Növü (Əllə Qaçış Əməliyyatı)

     -- VM132 / VM122: Düz standart düymə

     -- VM132Y / VM122Y: Təcili dayanma və yüksək görünürlük üçün sarı göbələk başlığı

     -- VM132G / VM122G: Yaşıl göstərici düyməsi

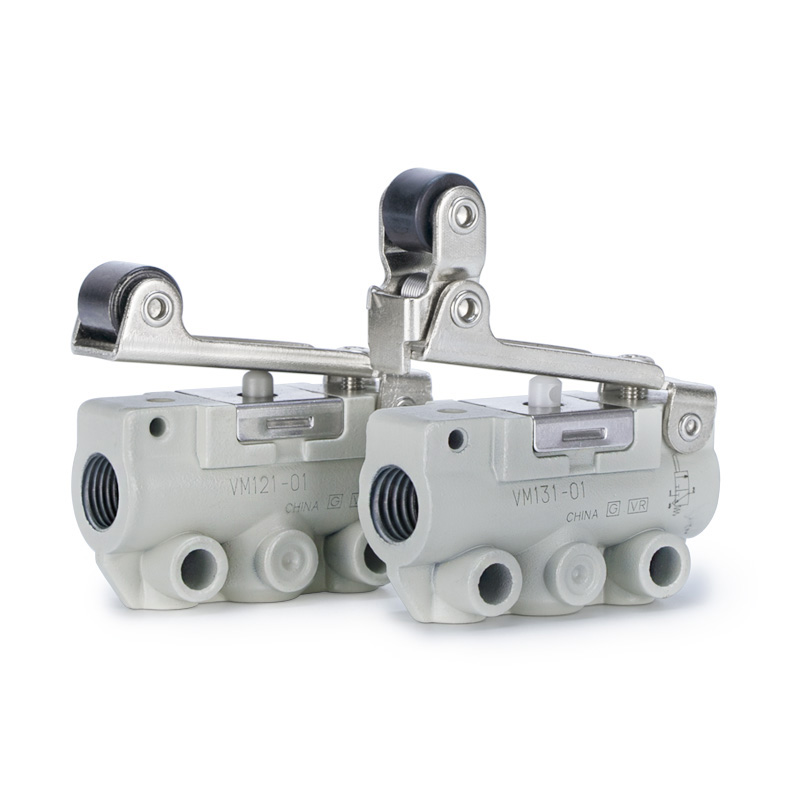

  3. Roller Lever Növü (Vuruş və Limit Aşkarlanması)

     -- VM131 / VM121: Standart düz diyircəkli qolu

     -- VM131U / VM121U: Qısa səyahət diyircəkli qolu

     -- VM133 / VM123: Birtərəfli rebound əleyhinə diyircəkli qolu

  4. Opsiyonel Əlavə Aktuatorlar

     Menteşə qolu, keçid qolu, kilidlənə bilən fırlanan düymə və daha çox fərdiləşdirilmiş tətik başlıqları

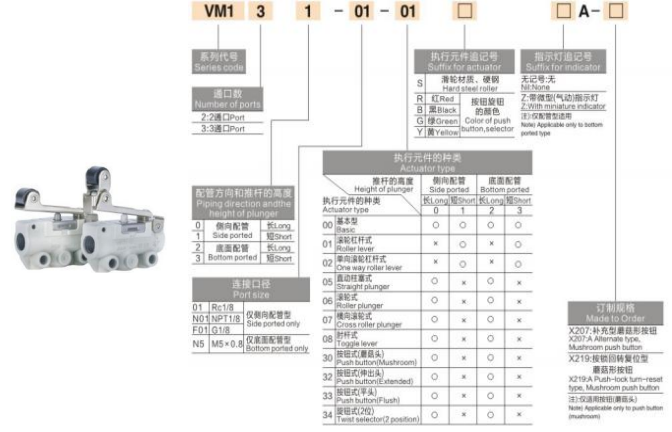

 Model kodunun izahı

  1.  (Nümunə: VM131-01-01A)

     -- VM131: 3 portlu dövrə + diyircəkli qolu ötürücüsü

     -- 01: Port ip kodu (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Yan port düzümü (02 = alt port düzümü)

     -- Suffiksin kodu: A=standart; Y=sarı göbələk; G=yaşıl düymə; U=qısa vuruş

  2. Ümumi Standart Modellər

     -- VM131-01-01A: 3 portlu diyircəkli qolu, Rc1/8, yan port (ən çox istifadə olunur)

     -- VM132-M5-00A: 3 portlu düz düymə, M5 ip, alt port

     -- VM130U-01-N01Y: 3 portlu qısa daldırma, NPT1/8, sarı göbələk təcili başlığı

Əsas Məhsul Üstünlükləri

     -- Ultra kiçik və ultra yüngül: 11 mm dar eni ilə yalnız 60 q, daxili maşın yerləşdirilməsi və sıx panel yığma quraşdırılması üçün mükəmməldir

     -- Geniş universal təzyiq diapazonu: Çox məqsədli dövrə nəzarəti üçün 1.0MPa müsbət təzyiqə qədər tam vakuumla uyğun gəlir

     -- Dayanıqlı poppet sızdırmazlıq quruluşu: Əla hava keçirmə qabiliyyəti, uzun xidmət müddəti və güclü toz çirklənməsinə qarşı müqavimət

     -- Çevik boru kəmərləri və montaj: Yan / alt port seçimləri, yan montaj, alt montaj, isteğe bağlı braket bazası (VM1-B)

     -- Yağsız dizayn: Aşağı texniki xidmət xərcləri və təmiz hava dövrəsinin işləməsi

     -- Tam ötürücü portfeli: Əllə qaçış, vuruş limiti, təhlükəsizlik fövqəladə dayanma və bütün mexaniki tetikleyici iş ssenarilərinə uyğundur

Tipik Tətbiq Ssenariləri

     -- Maşın vuruşunun limit açarları: Silindr tam vuruş mövqeyinin əks əlaqə aşkarlanması

     -- Əl ilə qaçış və avadanlıqların işə salınması: Panel düyməsinin əl ilə sınaq hava dövrələri

     -- Təhlükəsizlik kilidi və təcili dayandırma halqaları: Maşın təhlükəsizliyi üçün sarı göbələk başlı ötürücü

     -- Mini jiglər və bərkidici qurğular: sıxacın/açın pnevmatik keçid

     -- Vakuum idarəetmə sxemləri: -100kPa vakuum şəraitində stabil keçid

     -- Ümumi avtomatlaşdırma avadanlığı: Mexanik tətik hava siqnalı və mövqe əks əlaqə sxemləri

Bir cümlənin xülasəsi

     SOLH VM1 miniatür mexaniki poppet klapan ultra yüngül 60 q kompakt gövdə, etibarlı poppet sızdırmazlığı, tam vakuum ~ 1.0MPa işləmə diapazonu, ikili yan/alt port düzümü və bütün kiçik avtomatlaşdırılmış avadanlıqlar üçün üstünlük verilən mexaniki tətik hava nəzarət klapan kimi xidmət edən tam dəyişdirilə bilən ötürücü başlıqlara malikdir.
