Pnevmatik komponentlər seriyası

SOLH VCH400 (VCH410) seriyalı pilot idarə olunan 3 portlu poppet solenoid klapan 5,0 MPa-a qədər maksimum iş təzyiqi olan orta və yüksək təzyiqli qaz boru kəmərləri üçün uyğunlaşdırılmışdır. Yüksək təzyiqli poliuretan elastik möhürlər və böyük ölçülü ISO G yivləri (G1/2, G3/4, G1) ilə təchiz edilmiş, yüksək axın qabiliyyəti və ≤±2ms cavab sapması, əla vibrasiya və zərbə müqaviməti və 10 milyon dövrəli xidmət müddəti ilə təmin edir. Damlamağa davamlı struktur ekvivalent IP65 mühafizəsinə çatır; NC versiyası enerji itkisi zamanı avtomatik olaraq havanı çıxarır, yüksək təzyiqli doldurma, havalandırma və təzyiqə çevrilmə sxemləri üçün idealdır və SOLH VCHR yüksək təzyiq tənzimləyiciləri ilə mükəmməl uyğunlaşır. Yalnız təmiz quru sıxılmış hava və inert qaz üçün tətbiq edilir. Qıvrımlı montaj qadağandır və poppet yapışmasının qarşısını almaq üçün dövri velosiped hərəkəti tələb olunur. Sənaye yüksək təzyiqli hava yükü və havalandırma avadanlığı üçün etibarlı idarəetmə komponenti kimi xidmət edir.

Versiya 1｜Rəsmi Məhsul Səhifəsi Uzun Kopya (SEO-yönümlü, müstəqil veb-sayt təfərrüat səhifəsi üçün ~290 söz) SOLH 2V seriyalı 2/2-yollu pirinç maye solenoid klapanları sıxılmış havanın, sənaye suyunun və sürtkü yağının universal idarə edilməsi üçün hazırlanmış çox yönlü elektromaqnit açma-bağlama klapanlarıdır, iki yetkin struktur konfiqurasiyada mövcuddur: birbaşa fəaliyyət göstərən 2V025 və diafraqma pilotla idarə olunan 2V130 və 2V2 variantları. Yüksək performanslı sızdırmazlıq elementləri ilə birləşdirilmiş möhkəm saxta pirinç klapan gövdələri ilə qurulmuş bu sıra sıfır təzyiqdə işə salma və yüksək axın boru kəmərinin tənzimlənməsini əhatə edən etibarlı keçid performansını təmin edir. Kompakt 2V025 birbaşa fəaliyyət göstərən model, 0MPa sıfır təzyiq fərqində normal açılışa imkan verən birbaşa elektromaqnit ötürücü strukturu qəbul edir. Aşınmaya davamlı VITON flüor rezin möhürləri ilə təchiz edilmiş, zəif aşındırıcı mühitlərə davamlıdır və aşağı təzyiqli boru kəmərlərinə, vakuum döngələrinə və mikro axın püskürtmə və soyutma avadanlığına mükəmməl uyğunlaşır. Pilot tərəfindən idarə olunan 2V130 və 2V250 diafraqmanı idarə etmək üçün orta təzyiq fərqinə güvənir, diqqətəlayiq böyük axın tutumu və aşağı bobin enerji istehlakı ilə fərqlənir; onlar minimum 0,05MPa başlanğıc təzyiqini tələb edir və adi su və sıxılmış hava boru kəmərləri üçün ideal olan NBR nitril rezin möhürlərdən istifadə edir. Bütün versiyalar IP65 giriş mühafizəsi və 0,05 saniyə ərzində sürətli keçid reaksiyası ilə B sinif izolyasiyalı rulonları qəbul edir. Çoxsaylı naqil variantları (DIN yuvası, uçan kabellər, göstərici işıq yuvaları) və G1/8-dən G1 düymədək dəyişən bol ip spesifikasiyası çevik sahə quraşdırılmasını dəstəkləyir. Vakuum nəzarətində, avadanlıqların soyuducu su dövrələrində, qazanın avtomatik su ilə qidalanmasında, hava kompressorunun su qəbulunda və magistral qaz-maye boru kəmərinin kəsilməsində geniş şəkildə tətbiq olunan SOLH 2V seriyası tam spektrli sənaye avtomatlaşdırma maye sxemləri üçün qənaətcil, sabit ümumi maye keçid həllərini təklif edir.

SOLH 2P seriyalı mini 2/2 istiqamətli birbaşa fəaliyyət göstərən normal qapalı solenoid klapanlar sıxılmış havanın, təmiz suyun və aşağı özlülüklü sürtkü yağının aşağı qiymətli kiçik axınla avtomatik dəyişdirilməsi üçün xüsusi olaraq nəzərdə tutulmuş yüksək möhkəmliyə malik PA66 neylon mühəndislik plastik klapan gövdələrini qəbul edir. Əsl sıfır təzyiqli işəsalma performansına malik olan klapan 0MPa təzyiq fərqi altında normal aça bilir və pilotla idarə olunan solenoid klapanların təzyiqdən asılılığını effektiv şəkildə qırır. Bu seriya yetkin birbaşa elektromaqnit idarəetmə quruluşunu qəbul edir. Enerji söndürülməsi vəziyyətində, quraşdırılmış sıfırlama yayı tam qapalı vəziyyəti saxlamaq üçün klapan nüvəsini sıx şəkildə sıxır; enerji verildikdə, elektromaqnit cazibə boru kəmərini aparmaq üçün klapan nüvəsini sürətlə qaldırır və ultra sürətli reaksiya üçün bütün keçid hərəkəti 0,05 saniyə ərzində tamamlanır. Standart konfiqurasiyada yağa, suya və yüngül korroziyaya qarşı yüksək müqavimətə malik aşınmaya davamlı VITON flüororezin möhürlərdən istifadə edilir; NBR nitril kauçuk sızdırmazlığı iş şəraitinə uyğun olaraq əlavə olaraq mövcuddur. Bobin nəmli atelye mühitlərində davamlı davamlı işləmə qabiliyyətinə malik B sinif izolyasiyası ilə IP65 toz və suya davamlı qoruma dərəcəsinə çatır. Sabit φ2,5 mm axın ağızı və 0,23 CV dəyəri ilə, standart DIN yuvası, uçan kabellər və göstərici işıq rozetkaları daxil olmaqla müxtəlif naqil seçimləri ilə birləşdirilmiş, qlobal uyğunluq tələblərinə cavab vermək üçün universal AC/DC gərginlik seçimləri ilə birləşdirilmiş iki əsas iplik G1/8 və G1/4 spesifikasiyası mövcuddur. Yüngül yığcam kontur kompakt avadanlıq modullarının içərisində quraşdırmaya uyğun gəlir. Vakuum generatorunun hava mənbəyinə nəzarət, kiçik silindrli hava tədarükünün dəyişdirilməsi, avadanlıqların mikro soyuducu su döngələri, avtomatik çiləmə, hava kompressorunun avtomatik drenajı və kiçik nəmləndirmə sistemlərində geniş istifadə olunur, pirinç 2V seriyalı klapanlara sərfəli miniatür maye nəzarət alternativi kimi xidmət edir.

SOLH 3V seriyalı 3/2-yollu pnevmatik solenoid istiqamətli tənzimləyici klapanlar həm birbaşa fəaliyyət göstərən, həm də pilot tərəfindən idarə olunan konstruksiyalarla hazırlanmışdır, tək təsirli yay qaytarma silindrlərini idarə etmək və vakuumlu pnevmatik dövrələri dəyişdirmək üçün xüsusi hazırlanmışdır. Normalda Qapalı (NC) və Normal Açıq (NO) konfiqurasiyalarda mövcud olan bu seriya, kiçik və orta ölçülü pnevmatik avtomatlaşdırma sistemləri üçün standart əsas idarəetmə komponenti kimi çıxış edən, yığcam quruluşa, sürətli reaksiyaya və IP65 toz və suya davamlı mühafizə dərəcəsinə malik yüksək güclü yüngül alüminium ərintisi klapan gövdələrini qəbul edir. Limanın quruluşu universal sənaye standartlarına uyğundur: əsas hava girişi üçün P, silindrləri və ya vakuum əmzikləri birləşdirən iş portu üçün A, əməliyyat səs-küyünü azaltmaq üçün səsboğucularla uyğunlaşdırılmış egzoz portu üçün R. Birbaşa fəaliyyət göstərən 3V1 və 3V2 variantları 0,05 saniyədən aşağı keçid reaksiyası ilə 0~0,8 MPa ərzində etibarlı sıfır təzyiqli işə salmağı dəstəkləyir, aşağı təzyiqli qaz boru kəmərləri və mənfi təzyiqli vakuum idarəetmə ssenariləri üçün mükəmməl uyğun gəlir. Pilot tərəfindən idarə olunan 3V100/3V200/3V300 seriyası yüksək axınlı adi pnevmatik döngələri təmin etmək üçün sabit keçid üçün minimum 0,15 MPa giriş təzyiqi tələb edən daha böyük axın tutumu və daha az bobin enerji istehlakına malikdir. Quraşdırma və texniki xidmət zamanı yerində rahat ayıklama üçün yüksük tipli əl ilə dəyişdirmə düyməsi ilə təchiz edilmiş bütün seriya sabit sızdırmazlıq performansı ilə yağsız işləməyi dəstəkləyir. M5, G1/8, G1/4 və G3/8 daxil olmaqla bir çox ip spesifikasiyası isteğe bağlıdır, əsas qlobal AC və DC gərginlikləri və DIN rozetkasının və uçan kabellərin iki naqil rejimi ilə birləşdirilmişdir. O, ənənəvi 3A hava pilot klapanlarını və 3L əl çəkmə klapanlarını struktur modifikasiyası olmadan birbaşa əvəz edə bilər, iş parçasını sıxışdırma mexanizmlərində, vakuum adsorbsiya kommutasiyasında, pnevmatik blokirovkadan qorunma və kiçik ötürücülərin inç nəzarətində geniş istifadə olunur.

SOLH 4V seriyalı pilotla idarə olunan pnevmatik istiqamət tənzimləyici klapanlar 5/2 yollu iki mövqeli və 5/3 yollu üç mövqeli konfiqurasiyaları əhatə edən əsas sənaye pnevmatik komponentləridir, qarşılıqlı hərəkəti idarə etmək, orta vuruşda yerləşdirmə və ikiqat fəaliyyət göstərən pnevmatik silindrlərin təzyiqini saxlamaq üçün xüsusi optimallaşdırılmışdır. Yüksək dəqiqlikli spool klapan nüvəsini və quraşdırılmış pilot hərəkətə keçirmə strukturunu qəbul edən bu seriya avtomatlaşdırılmış montaj xətlərində, qablaşdırma maşınlarında, yerləşdirmə qurğularında və ümumi pnevmatik ötürmə sistemlərində geniş şəkildə tətbiq olunan aşağı sürtünmə müqaviməti, həssas keçid hərəkəti və aşağı bobin enerji istehlakına malikdir. Beş portlu sxem universal sənaye standartlarına uyğundur: P əsas hava təchizatı girişi kimi xidmət edir; A və B uzadılması və geri çəkilməsinə nəzarət etmək üçün ikiqat fəaliyyət göstərən silindrlərin ön və arxa kameralarına qoşulmuş iki icra portudur; R və S, səs-küyü azaltmaq üçün səsboğucularla konfiqurasiya edilmiş egzoz portlarıdır. 5/2-yollu tipə tək bobinli elektrik idarəetməsi və iki bobinli elektrik idarəetmə variantları daxildir. Tək elektrik idarəetmə klapanları elektrik kəsildikdən sonra avtomatik geri qayıtmaq üçün yayın sıfırlanmasına əsaslanır, bu, ənənəvi qarşılıqlı hərəkətlər və təhlükəsizlik sıfırlama tətbiqləri üçün idealdır. İkiqat elektrik idarəetmə klapanları yaylar olmadan mövqe yaddaşına malikdir, uzun müddət yerləşdirmə və təzyiq saxlamaq üçün enerji söndürüldükdən sonra cari silindr mövqeyini sabit şəkildə kilidləyir. 5/3-yollu üç mövqeli versiya üç isteğe bağlı neytral rejimi təmin edir: qapalı mərkəz (C Tipi) silindr asmasının kilidlənməsi və düşmə əleyhinə müdafiə üçün bütün portları kilidləyir; egzoz mərkəzi (Tip E) təzyiqin azaldılması və əl ilə işə salınma zamanı sərbəst üzmə üçün A/B portlarını işlənmiş kanallara birləşdirir; təzyiq mərkəzi (Tip P) iki istiqamətli balanslaşdırılmış sıxma üçün sıxılmış havanı hər iki işçi porta verir. Mövcud spesifikasiyalar M5, G1/8, G1/4, G3/8 və G1/2 ip ölçüləri ilə 4V110-dan 4V410-a qədər dəyişir. Əsas AC və DC gərginliklərini dəstəkləyən IP65 toz keçirməyən və suya davamlı rulonlarla təchiz edilmiş bütün seriyalar yağsız işləməyi dəstəkləyir və yerində rahat sınaq və texniki xidmət üçün əl ilə dəyişdirmə düyməsi ilə gəlir. Əsas sənaye pnevmatik avtomatlaşdırılması üçün universal standart istiqamətləndirici klapandır.

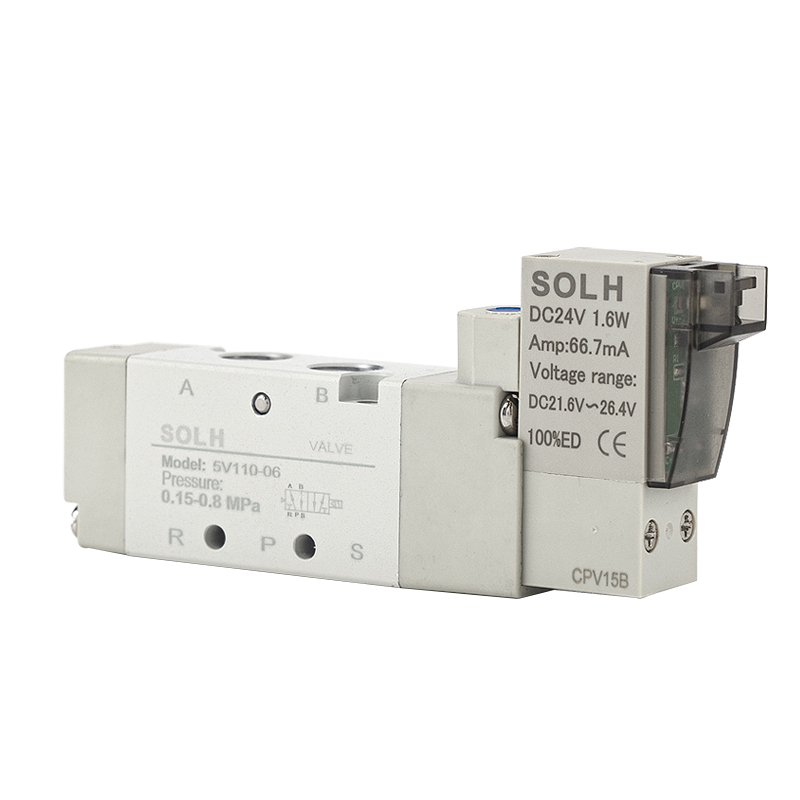

SOLH 5V seriyalı 5/2 və 5/3 yollu pnevmatik solenoid klapan, AirTAC 5V seriyası ilə tamamilə dəyişdirilə bilər. 0.9W aşağı güc sarğısı, 30 milyon dövriyyə müddəti, ≤0.05s yüksək tezlikli cavab, təmiz daxili pilot egzozu ilə IP65 reytinqi. Tək/ikiqat elektrik idarəetməsi və 3 mövqeli C/E/P orta funksiyalarında mövcuddur, ikiqat fəaliyyət göstərən silindrlər, elektronika, qida tibbi təmiz dərəcəli avtomatlaşdırma avadanlığı üçün idealdır.

SOLH 7V kompakt pilotla idarə olunan elektromaqnit klapan, tək rulonlu yay qayıdışını, iki bobinli qapanmanı və üç mərkəz funksiyasını əhatə edən tam 5/2 və 5/3 yol variantlarını ehtiva edir: mərkəzi qapalı, mərkəzi egzoz, mərkəzi təzyiq təchizatı. O, ənənəvi 4V seriyalı klapanlara nisbətən təxminən 30% daha yüksək axın tutumu ilə inteqrasiya edilmiş daxili mərkəzləşdirilmiş işlənmiş qaz buraxıcı dizaynını qəbul edir, keçid reaksiyası ≤50ms və 5 Hz-ə qədər maksimum iş tezliyinə malikdir. Ultra aşağı enerjili rulonlar daimi enerji istehlakı üçün daha az istilik yaradır, DC enerji istehlakı 0,7W və AC 1,1VA. M5-dən 3/8"-ə qədər tam ölçülü sıra təklif olunur, həm standart yivli portları, həm də daxil olan sürətli fitinqləri dəstəkləyir. Şkafın yerini qənaət etmək və əsas hava boru kəmərlərini sadələşdirmək üçün klapanlar ayrı-ayrılıqda quraşdırıla və ya çox stansiyalı alüminium manifoldlara yığıla bilər. İşləmə təzyiqi diapazonları 0,15~0,8 MPa, iş temperaturu -20°C uzunluqlu alüminium klapanlarla təmin edilir. bütün avtomatlaşdırılmış istehsal xətlərində silindr yönlü keçid və mərkəzləşdirilmiş pnevmatik idarəetmə üçün geniş istifadə olunan həyat.

SOLH SY seriyalı pilotla idarə olunan 5 portlu solenoid klapan, SY3000 mini, SY5000 orta əsas, SY7000 böyük və SY9000 əlavə böyük modellər daxil olmaqla, uyğun SMC klapanları ilə tamamilə dəyişdirilə bilər. Tam dövrə seçimlərini təmin edir: 5/2 tək/cüt rulon və 5/3 üç mövqeli mərkəzi qapalı, mərkəzi egzoz və mərkəzi təzyiq təchizatı funksiyaları. Standart 0,35 Vt rulonlar və isteğe bağlı 0,1 Vt ultra aşağı güclü enerjiyə qənaət edən rulonlar fasiləsiz enerji vermək üçün az istilik yaradır. Daxili pilot versiya 0,1~0,7 MPa işləyir, xarici pilot variant isə -100kPa vakuum mühitini dəstəkləyir. Boşluq möhürlənmiş makara 200 milyon keçid dövrünə çatır. Çevik boru marşrutu üçün hava limanları yan, yuxarı və aşağı hissələrdə təşkil edilmişdir. Valflar SS5Y manifold klapan adalarına uyğun olan plug-in snap dizaynını qəbul edir, IP65 fiş konnektoru və IP67 manifold baza reytinqi ilə bütün bankı sökmədən tək klapanlı texniki xidmətə imkan verir. Optimallaşdırılmış daxili qaçış qurğuları köhnə klapanlarla müqayisədə təxminən 80% daha yüksək axın təmin edir və quraşdırılmış pilot filtr şəbəkəsi makaranın tozdan yapışmasının qarşısını alır. Yarımkeçirici, avtomobil qaynağı, qablaşdırma və tibbi avtomatlaşdırma avadanlıqlarında silindr yönlü keçid və mərkəzləşdirilmiş pnevmatik idarəetmə üçün geniş istifadə olunur.

SOLH 4M seriyalı boşqab tipli 5/2 yollu solenoid klapanlar beynəlxalq NAMUR montaj standartlarına ciddi şəkildə uyğundur, bilavasitə top klapanları və kəpənək klapanları idarə edən pnevmatik ötürücülərə montaj üçün nəzərdə tutulmuşdur. İnteqrasiya edilmiş alt baza əvvəlcədən quraşdırılmış P, A, B, R1 və R2 hava keçidləri ilə təmin edilir, A/B iş portları üçün xarici borular olmadan ötürücü hava boşluqları ilə qüsursuz dok etməyə imkan verir. Bu sadələşdirilmiş sxem adi boruya qoşulmuş 4V seriyalı solenoid klapanlarla müqayisədə boru kəmərinin yerləşdirilməsi iş yükünü və potensial hava sızması nöqtələrini kəskin şəkildə azaldır. Bu cərgə yağsız işləmə ilə daxili pilot makara konstruksiyasını qəbul edir, tək rulonlu yay sıfırlama (4M×10) və ikiqat rulonlu qapanma yaddaşı (4M×20) konfiqurasiyalarında üç ölçülü sinifləri əhatə edir: 4M100, əsas 4M200 və yüksək axınlı 4M300. Tək elektrik idarəetmə variantları nasazlıqla təhlükəsiz sıfırlama ssenariləri üçün elektrik enerjisi kəsildikdən sonra yay gərginliyi altında avtomatik olaraq sıfırlanır, ikiqat elektrik idarəetmə versiyaları isə boru kəmərinin uzunmüddətli kilidlənməsi üçün klapanın açılması/bağlanması vəziyyətini saxlamaq üçün elektrik kəsildikdən sonra davamlı olaraq keçid mövqeyini saxlayır. Rahat oflayn istismara vermə və texniki xidmət sınağı üçün hər bir qurğu yan tərəfə quraşdırılmış əl ilə dəyişdirmə düyməsi ilə təchiz edilmişdir. Bobinlər, suyun təmizlənməsində, kimyəvi boru kəmərlərində və ümumi sənaye mayelərinin dəyişdirilməsində ciddi iş şəraiti üçün uyğun olan IP65 toz və suya davamlı giriş mühafizəsi ilə geniş istifadə olunan qlobal AC/DC gərginliklərini dəstəkləyir. Bu seriya, ekvivalent 4V seriyası ilə paylaşılan kollektor bazaları ilə ölçü baxımından uyğun gəlir, müstəqil ötürücü quraşdırılmasını və ya çoxstansiyalı manifoldlar vasitəsilə mərkəzləşdirilmiş klapan adası montajını dəstəkləyir. Sertifikatlaşdırılmış standart NAMUR interfeysi ilə, əsas Airtac 4M seriyası ilə əvəz edilə bilər, o, pnevmatik top və kəpənək klapan ötürücülərinin avtomatlaşdırılmış işə salınıb-söndürülməsi üçün xüsusi uyğunlaşdırılmış idarəetmə komponenti kimi xidmət edir.
