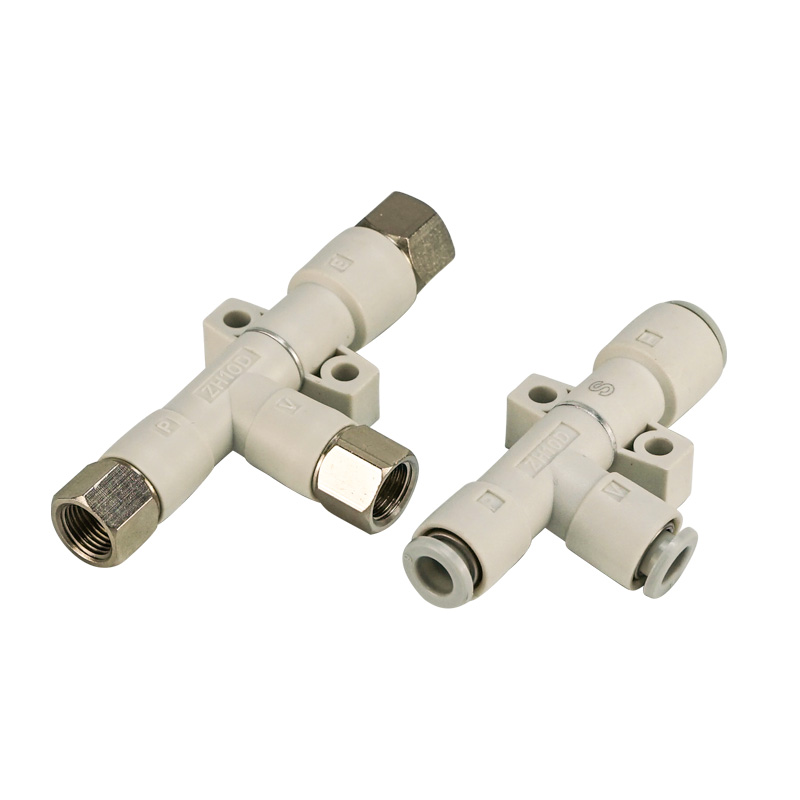

ZH‑D Seriyası Gövdəli Portlu Vakuum Ejektoru

ZH‑D Seriyası Gövdəli Portlu Vakuum Ejektor | Tək Mərhələli Venturi Birbaşa Pnevmatik Bağlantı Vakuum Generatoru

Brend: SOLH by Richge Technology | İdxal edilmiş ZH seriyalı vakuum generatoru ilə tam mexaniki dəyişdirilə bilər

1. Məhsula Baxış

     ZH‑D gövdəli portlu tip təkpilləli venturi vakuum ejektorudur. SUP təchizatı portu, VAC vakuum portu və EXH egzoz portu daxil olmaqla üç müstəqil port xarici boru kəməri tələb edir. Əsas gövdə daxilində quraşdırılmış səsboğucu yoxdur. İdxal edilmiş ZH seriyası ilə tamamilə dəyişdirilə bilən qatran nozzle quruluşu ilə kompakt və yüngül dizayn.

  Model fərqi

     • ZH‑D Gövdə ilə daşınan tip: Xarici boru kəmərləri üçün üç port, daxili səsboğucu olmadan.

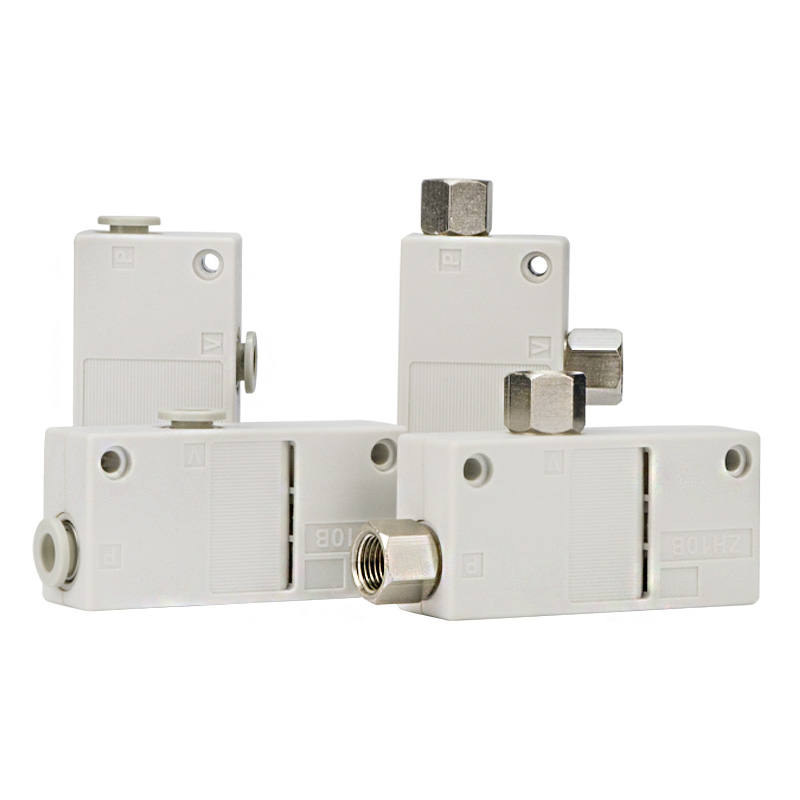

     • ZH‑B Qutu növü: Korpus daxilində inteqrasiya olunmuş səsboğucu ilə təchiz olunub, yalnız təchizat və vakuum portları qorunur.

  İki performans dərəcəsi:

     • S-spesifikasiyası (Yüksək-vakuum): Mükəmməl vakuum ‑90kPa, möhürlənmiş hamar iş parçaları üçün idealdır.

     • L-spesifikasiyası (Yüksək axın): Kağız, parça və karton kimi nəfəs ala bilən məsaməli iş parçaları üçün aşağı vakuum səviyyəsi ilə daha böyük emiş axını.

  Nozzle dəliyi Φ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0mm əhatə edir. Çoxsaylı əlaqə variantlarını dəstəkləyin: bir toxunuşla fitinq, G/Rc ip, NPT imperial ip. Çoxlu montaj həlləri: birbaşa vida bərkidilməsi, montaj braketi və DIN relsinin quraşdırılması. Robot son effekti və çox stansiya modulu tətbiqləri üçün geniş tətbiq edilir.

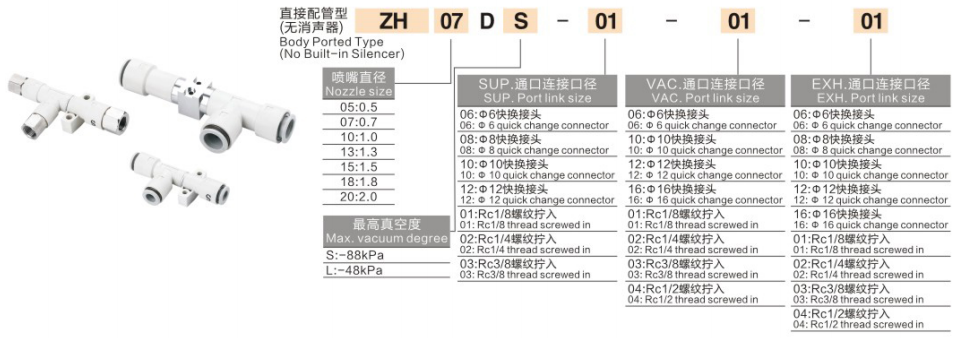

2. Model Kodlaşdırma İzahatını tamamlayın

Nümunə model:ZH10DSA‑06‑08‑10

     • ZH: Vakuum ejektorunun seriya kodu

     • 10: Nozzle deşik kodu

     • D / B: Bədən forması. D = daxili səsboğucu olmadan 3 xarici portlu gövdəli tip; B = Quraşdırılmış səsboğucu ilə qutu tipli

     • S / L: Vakuum xüsusiyyəti. S = orta əmmə axını ilə yüksək-vakuum tipli son ‑90kPa; L = yüksək axın növü. ZH05‑13 son ‑48kPa; ZH15‑20 son ‑66kPa, nəfəs alan iş parçaları üçün böyük axın

     • A: Qısaldılmış ölçü və azaldılmış çəki ilə yeni nəsil yüngül versiya

     • ‑06‑08‑10: Liman spesifikasiyası(SUP‑VAC‑EXH). İkirəqəmli rəqəm metrik bir toxunuşlu uyğunluq ölçüsünü bildirir (06=Φ6,08=Φ8,10=Φ10,12=Φ12). G/Rc sapı üçün F01/F02/F03; NPT imperial ip üçün N01/N02.

  Sifariş nümunəsi: ZH13DSA‑08‑10‑10
     ZH gövdəli vakuum ejektoru, Φ1,3 mm nozzle, S yüksək vakuum dərəcəli, yeni Yüngül versiya; təchizat portu Φ8, vakuum portu Φ10, egzoz portu Φ10 tək toxunuşlu fitinq.

3. Əsas Performans Üstünlükləri

     • Üç tam müstəqil xarici port: Ayrı-ayrı SUP təchizatı, VAC vakuum və EXH egzoz portları. Egzoz qazı xarici səsboğucu və ya mərkəzləşdirilmiş egzoz boru kəmərini birləşdirə bilər. Robot son effektoru və modul inteqrasiyası üçün uyğundur, daxili səsboğucu məkan məhdudiyyətlərindən azaddır.

     • Yüngül inteqrasiya olunmuş qatran başlığı: Diqqətçəkən çəki azaltmaq üçün inteqral şəkildə qəliblənmiş burun və əsas gövdə, yüksək sürətlə hərəkət edən EOAT üçün mükəmməldir. Yeni A versiyası uzunluğu və boyu qısaldır, çəki 74%-ə qədər azalır.

     • İkili vakuum performans variantları: Şüşə, metal təbəqə və plastik korpus daxil olmaqla hamar möhürlənmiş iş parçaları üçün S yüksək vakuum; L sızmanın kompensasiyası üçün karton, plyonka, parça və sızmaya meyilli materiallar üçün yüksək axın.

     • Zəngin port seçimləri: Qlobal bazar avadanlığının uyğunlaşdırılması üçün metrik bir toxunuşlu fitinq, G/Rc boru ipi və NPT imperial ip.

     • Çoxşaxəli montaj üsulları: Birbaşa vintli bərkitmə, standart mötərizə, L-formalı braket və çevik yerləşdirmə üçün DIN relsinə montaj.

     • Yağsız işləmə tələbi: Yağ dumanı ilə yağlama qadağandır, yalnız quru süzülmüş sıxılmış hava tələb olunur.

4. Standart Texniki Spesifikasiyalar

0.5MPa təchizatı təzyiqində performans (ANR)

L-yüksək axın variantı üçün: aşağı son vakuum səviyyəsi ilə eyni başlıq dəliyi altında daha yüksək emiş axını.

5. ZH‑D VS ZH‑B Müqayisə Cədvəli

6. Addım-addım Seçim Rəhbərliyi

     • S / L performans seçimi

 ￮ ✅ S yüksək‑vakuum (‑90kPa): polad lövhə, şüşə, plastik korpus, PCB kimi hamar möhürlənmiş iş parçaları; kiçik sızma, yüksək adsorbsiya qüvvəsi tələb olunur.

 ￮ ✅ L yüksək axın: Karton, köpük, plyonka, parça və digər sızdırmağa meylli nəfəs alan iş parçaları, böyük axın vakuum sızmasını kompensasiya edir.

     • Nozzle deşik seçimi: Emiş kubokunun ümumi adsorbsiya sahəsinə görə seçin. Daha böyük nozzle daha yüksək emiş axını, eyni zamanda daha yüksək hava istehlakı gətirir. Sıxılmış hava tullantılarının qarşısını almaq üçün həddindən artıq ölçülü başlıqdan çəkinin.

     • Port növü seçimi: Məişət avtomatlaşdırma avadanlığı üçün metrik bir toxunuşlu fitinq (06/08/10/12); Xaricə ixrac maşınları üçün G iplik / NPT ip.

     • D-tipi üçün egzozla işləmə qeydi: D-variantının daxili səsboğucu yoxdur. EXH egzoz portu xarici səsboğucu birləşdirməlidir, əks halda səs-küy həddindən artıq olacaq; və ya egzoz borusunu avadanlıq şkafından çıxarın.

     • Vakuum aşkarlama həlli: Daxili təzyiq açarı olmayan ZH seriyalı vakuum ejektoru. Siqnal rəyinə ehtiyac olarsa, xarici ZSE vakuum təzyiq açarını əlavə edin.

7. Tipik Tətbiq Ssenariləri

     • Robot EOAT qolun ucu toplanması: 3C plastik hissələri, PCB və batareya vərəqlərinin idarə edilməsi

     • Qablaşdırma sənayesi: karton, film və kağız materiallarının götürülməsi

     • Enjeksiyon qəlibləmə robotu üçün kiçik ölçülü hissənin sökülməsi

     • Çox emiş kuboklu sinxron adsorbsiya üçün çoxparalel vakuum modulu

     • Avadanlıq korpusundan kənarda mərkəzləşdirilmiş tullantı qazının buraxılmasını tələb edən avtomatlaşdırma stansiyaları

8. Standart pnevmatik dövrə diaqramının təsviri

     ZH‑D gövdəli standart dövrə: AFC hava mənbəyi filtri (yağ dumanı bloku qadağandır) → 3/2 solenoid klapan → ZH‑D-nin SUP təchizatı portu; VAC vakuum portu ZFC vakuum filtrini sonra vakum stəkanına birləşdirir; EXH egzoz portu xarici səsboğucu və ya avadanlığın xaricinə yönəldilmiş egzoz şlanqını birləşdirir.

9. Mühüm Əməliyyat Qeydləri

     • Yağ dumanı yağlayıcısı qəti qadağandır. Yağ çirkləndiricisi kiçik burun ağızını bağlayacaq, emiş qüvvəsinin çürüməsinə və ya tamamilə sıradan çıxmasına səbəb olacaq. Hava mənbəyinin təmizlənməsi üçün yalnız hava filtri qəbul edilməlidir.

     • ZFC daxili vakuum filtri vakuum tərəfində quraşdırılmalıdır. Toz hissəciklərinin daxil olması başlığın tıxanmasına səbəb olacaq.

     • ZH‑D gövdəli ejektor üçün EXH egzoz portu həddindən artıq səs-küy səviyyəsinin qarşısını almaq üçün səsboğucu ilə təchiz edilməlidir.

     • Tövsiyə olunan tədarük təzyiqi: 0,4‑0,5MPa. Tam 0,6MPa altında uzunmüddətli fasiləsiz işləmə tövsiyə edilmir.

     • Vakuum ejektoru və vakuum qabı arasında şlanq uzunluğunu minimuma endirin, vakuuma daha sürətli reaksiya vermək üçün boru kəmərinin həcmini azaldın.
