PBM/PBX seriyalı çoxpilləli vakuum generatoru

PBM / PBX Series Mini Çox Mərhələli Çox Enerjili Vakuum Ejektoru | Piab üslubunda yığıla bilən vakuum generatoru

Brend: SOLH by Richge Technology | Ultra Nazik Yığılabilir 2 Mərhələli Venturi Vakuum Generatoru

1. Məhsula Baxış

   PBM / PBX, çox enerjili vakuum generatorları kimi də tanınan Piab tipli mini iki mərhələli diffuz çox mərhələli vakuum generatorlarıdır. Onlar ultra nazik yüngül bədənə malik modul yığıla bilən dizaynı qəbul edirlər. PBM standart daxili səsboğucu versiyasıdır, PBX isə mürəkkəb xarici səsboğucu növüdür. Üç funksional versiya mövcuddur: Tip A klapansız, Təchizat klapanlı Tip B, Tip C tam çox enerjili inteqrasiya olunmuş model.

  Əsas yerləşdirmə: Kompakt ayaq izi, aşağı hava istehlakı və böyük emiş axını. Çox qatlı manifoldun yığılmasını, çoxlu sorma fincanları üçün müstəqil idarəetmə ilə dəstəkləyir. Robot EOAT, paletləmə və köpük sorma fincanları olan məsaməli iş parçaları üçün idealdır.

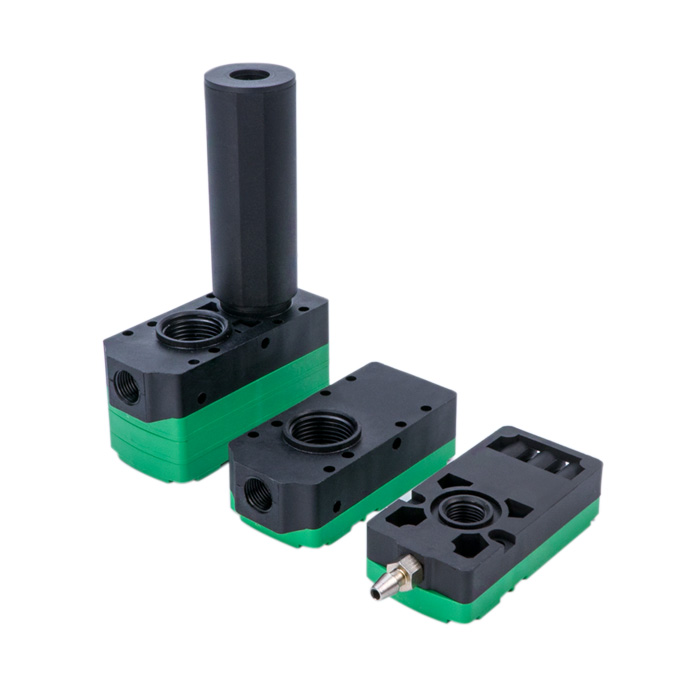

      • PBM Standart Mini: Quraşdırılmış səsboğucu, nazik korpus, aşağı səs-küy, tək blok və ya yığılmış montaj üçün uyğundur

      • ATS X-mini Mürəkkəb Növ: Çıxarıla bilən xarici səsboğucu patron, yüksək son vakuum, daha böyük axın və daha yaxşı istilik yayılması, yüksək dövrəli fasiləsiz işləmə üçün nəzərdə tutulmuşdur

  Ölçü dərəcələri: 5/10/20/30. Bu rəqəm vakuum nasosunun ekvivalent gücünü (0,05~0,3kVt) əks etdirir. Funksional versiyalar: Əsas klapansız, B inteqrasiya olunmuş tədarük klapan, C tam çox enerjili model (təchizat klapan + qırma klapan + vakuum təzyiqinin aşkarlanması + tənzimlənən vakuum tənzimləyicisi).

2. Model Kodlaşdırma Qaydası

  Nümunə: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / ATS

￮ PBM: Daxili səsboğucu ilə standart mini tip

￮ ATS: Xarici səsboğucu patronlu mürəkkəb X-mini tipli

     • 10: Ölçü kodu (5/10/20/30)

￮ 5: Mikro kiçik axın, kiçik komponentlər

￮ 10: Kiçik-orta axın, 3C kiçik hissələr

￮ 20: Orta axınlı bestseller, karton, film və köpük emiş kuboku

￮ 30: Böyük axın, geniş sahəli məsaməli təbəqə və paletləmə

     • A/B/C: Funksional versiya

￮ A: Valfsiz əsas qurğu, yalnız generator gövdəsi, xarici solenoid klapan tərəfindən idarə olunur

￮ B: Tək klapan versiyası, daxili təchizatı solenoid klapan, isteğe bağlı birtərəfli təzyiq saxlayan klapan, təbii vakuum buraxma

￮ C: Tam çox enerjili versiya, tədarük klapan + vakuum ayırma klapan + rəqəmsal vakuum təzyiq açarı + tənzimlənən zərbə tənzimləyicisi

     • K1: Valf kombinasiya kodu, K1 = Normalda qapalı tədarük klapan + Normalda qapalı kəsici klapan

     • 5/6: Bobin gərginliyi: 5=DC24V, 6=DC12V

     • L/M: Naqilin spesifikasiyası

     • FN: Təzyiq açarı çıxışı (NPN/PNP, vahid kPa/inHg)

  Sifariş nümunəsi: PBM20-C. Tərif: PBM standart daxili səsboğucu, ölçü 20, Tip C tam çox enerjili model, inteqrasiya edilmiş təchizat və qırma klapan, tənzimlənən vakuum qırılması və vakuum aşkarlayan siqnal.

3. PBM VS PBX Əsas Fərqi

4. Versiya A/B/C Funksiya Müqayisəsi

5. Texniki spesifikasiyanın xülasəsi

  Performans @0.5MPa Təchizat Təzyiqi

6. Seçim təlimatı

  PBM və ya PBX seçin

     • ✅ PBM: Məhdud quraşdırma sahəsi, robot EOAT, müntəzəm aralıq dövrə, çıxıntılı səsboğucu tələb olunmur

     • ✅ ATS: Köpük emiş kuboku, məsaməli karton, uzun davamlı əməliyyat, daha yüksək axın və vakuum tələb olunur

  A / B / C versiyasını seçin

     • ✅ Versiya C Multi-Energy: Robot tətbiqi, sürətli boşalma + itkin hissə aşkarlama siqnalı, xarici klapanları və boru kəmərlərini azaldır (üstünlük verilir)

     • ✅ Versiya B: Məhdud büdcə, üfürmə vakuum buraxma yoxdur, iş parçası öz çəkisi ilə buraxılır

     • ✅ Versiya A: Mövcud xarici solenoid klapan ilə sabit qurğu, ən aşağı satınalma dəyəri

  Yığılabilir Manifold Xüsusiyyəti (PBM/PBX-in Əsas Üstünlüyü)

     PBM5 16 təbəqəyə qədər yığıla bilər; PBM10 12 qata qədər dəstəkləyir. PBX eyni yığma qabiliyyətini paylaşır. Hər bir təbəqə qarşılıqlı müdaxilə olmadan müstəqil vakuum dövrəsinə malikdir və bir əsas hava təchizatı paylaşır. Çoxstansiyalı ötürmə və çoxburunlu modullar üçün ən yaxşı seçim.

     Sızdırmazlıq materialı: ümumi şərtlər üçün NBR; Qida dərəcəli və ya turşu/qələvi aşındırıcı mühitlər üçün FKM.

7. C Tipi Çox Enerjili Model üçün Pnevmatik Dövrə

     Hava mənbəyi → AFC hava filtri (yağ dumanı qadağandır) → AR təzyiq tənzimləyicisi → PBM/PBX-C hava təchizatı portu; Vakuum portu → ZFC vakuum filtri → vakum kuboku. İki DC24V siqnal naqili PLC-yə qoşulur: biri vakuum adsorbsiyasına nəzarət, digəri isə tənzimlənən üfürmə vakuum fasiləsi üçün. Çatışmayan / düşmüş iş parçasının aşkarlanması üçün istifadə edilən vakuum əks əlaqə siqnalı.

8. Əməliyyat Qeydləri

     • Hava tədarükü quru və süzülməlidir, yağ dumanı sürtküləri qadağandır. Yağın çirklənməsi iki mərhələli nozziləri bağlayacaq.

     • ZFC vakuum filtri vakuum boru kəmərinə quraşdırılmalıdır. Toz burunları asanlıqla bloklayır və emiş gücünü azaldır.

     • ATS-in xarici səsboğucu patronu tam quraşdırılmalıdır; onun çıxarılması son dərəcə yüksək səs-küyə səbəb olur.

     • Tip C vakuum tənzimləyicisini yavaş-yavaş tənzimləyin. Həddindən artıq açılış nazik film və kağız iş parçalarını uçuracaq.

     • Çox bölməli yığılmış manifold montajı üçün bütün qurğular üçün təzyiqi sabitləşdirmək üçün əsas hava təchizatı borusunu böyüdün.

     • Geniş temperatur tolerantlığı; aşağı temperatur şəraitində hava mənbəyində buzlanma olmadığından əmin olun.
