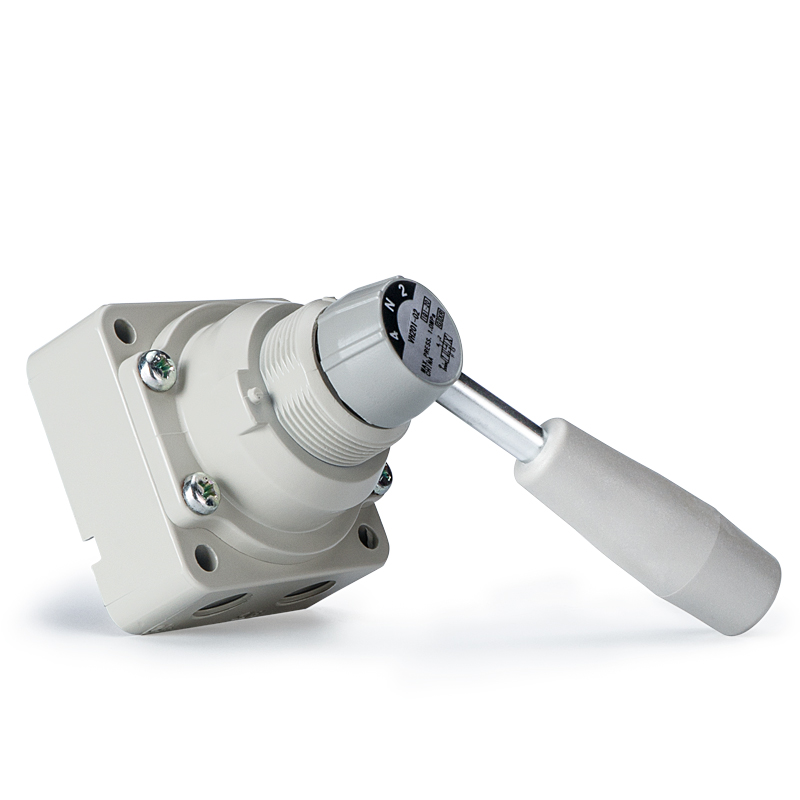

VH seriyası 4 yollu əl ilə fırlanan əl klapan

Brend: SOLH by Richge Technology

Məhsulun yerləşdirilməsi

     VH seriyası, hava dövrələrini dəyişdirmək üçün 90° tutacaq fırlanması ilə idarə olunan 4 istiqamətli əl ilə fırlanan əl klapandır. Sadə mexaniki quruluşa, sabit etibarlılığa və aydın vizual mövqe göstəricisinə malik pnevmatik sistemlərdə istiqamətin əllə dəyişdirilməsi, avadanlığın işə salınması, qəza dayandırılması və hava mənbəyinin dəyişdirilməsi üçün geniş istifadə olunur.

Əsas struktur və iş prinsipi

     -- Valf növü: 4 yollu əl ilə dönən spool klapan

     -- İş rejimi: mövqe dəyişməsi üçün 90° sapın fırlanması

     -- Port Tərifi: P təchizatı girişi, A/B işləyən çıxış portları, R egzoz portu

     -- Üç standart mərkəz funksiyası:

        1. Mərkəz Bağlıdır (Model 200/210): Silindr təzyiqini saxlamaq üçün bütün portlar mərkəzdə möhürlənmişdir

        2. Mərkəzdən Çıxış (Model 201/211): Tam təzyiqi buraxmaq üçün A və B portu egzoza qoşulur

        3. 2-Mövqe (Model 202/212): Mərkəzi mövqe yoxdur, yalnız iki vəziyyət P→A / P→B

     -- Sızdırmazlıq strukturu: ultra aşağı daxili sızma ilə dəqiq fırlanan makara möhürü

     -- Quraşdırma Seçimləri: Yan borular / alt borular; panel montajı / birbaşa klapan gövdəsi montajı.

Tam Texniki Spesifikasiyalar

  1. Universal Ümumi Parametrlər

     -- Tətbiq olunan Maye: Sıxılmış hava

     -- Sübut təzyiqi: 1,5 MPa

     -- Maks İşləmə Təzyiq: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Ətraf və Orta Temperatur: -5 ~ +60℃ (buzlanmaya icazə verilmir)

     -- İşləmə Fırlanma Bucağı: 90°

     -- Yağlama tələbi: Yağlamasız; ISO VG32 turbin yağı isteğe bağlıdır

     -- Material: Valf gövdəsi – sink ərintisi / tökmə alüminium; tutacaq – mühəndislik qatranı

  2. Seriya Ölçüsü və Port Parametr Cədvəli

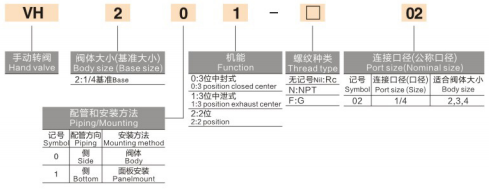

Model kodunun izahı

  1. Nümunə: VH210-02

     -- VH: Əsas seriya kodu

     -- 2: Ölçü kodu (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Boru sxemi (0 = yan port, 1 = alt port)

     -- 0: Mərkəz funksiyası (0=mərkəz bağlıdır, 1=mərkəzdən çıxma, 2=2-mövqe)

     -- 02: Port ölçüsü kodu (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Populyar Standart Modellər

     -- VH210-02: 1/4", alt boru kəməri, 3 mövqeli mərkəz qapalı (ən çox istifadə olunur)

     -- VH200-02: 1/4", yan boru kəmərləri, 3 mövqeli mərkəz bağlıdır

     -- VH201-02: 1/4", yan boru kəməri, 3 mövqeli mərkəzi egzoz

    -- VH310-03: 3/8", alt boru kəməri, 3 mövqeli mərkəz bağlıdır

 Əsas Məhsul Üstünlükləri

  1. Daxili Mövqe Kilidi ilə İntuitiv Əməliyyat

      aydın görünən açar mövqeyi ilə 90° fırlanan tutacaq; inteqrasiya edilmiş mexaniki yerləşdirmə kilidi təsadüfi səhv işləmənin qarşısını alır.

  2. Müxtəlif İş Şərtləri üçün Üç Mərkəzi Funksiya Seçimləri

     -- Mərkəz Bağlıdır (200/210): Avadanlığın bağlanması zamanı silindr sıxma təzyiqini qoruyun

     -- Mərkəzdən Çıxış (201/211): Təhlükəsiz təzyiq relyefi və texniki xidmət üçün tam sistem havalandırması

     -- 2-Mövqe (202/212): Aralıq tutma mövqeyi olmadan sadə iki istiqamətli keçid

  3. Yüksək Çevik Çox Montajlı Dizayn

     Həm yan boru kəmərlərinin, həm də alt boruların sxemlərini dəstəkləyir; iki quraşdırma metodu mövcuddur: panelin eyni zamanda quraşdırılması və ya birbaşa klapan gövdəsinin bərkidilməsi.

  4. Sağlam Uzun Xidmət Ömrü və Baxımsız

      Görkəmli toz və çirklənmə müqaviməti ilə davamlı fırlanan sızdırmazlıq quruluşu; rutin yağlama və ya texniki qulluq tələb olunmur.

Tipik Tətbiq Ssenariləri

     -- Pnevmatik silindrlər üçün əl ilə iki istiqamətli keçid

     -- Müvəqqəti əllə nəzarət, avadanlığın istismara verilməsi və təmiri zamanı təzyiqin çıxarılması

     -- Maşın təhlükəsizliyi bloklaması üçün fövqəladə dayandırma izolyasiyası və hava mənbəyinin kəsilməsi

     -- Yarımavtomat istehsal avadanlıqları üçün əl ilə işə salma stansiyaları

     -- Pnevmatik dövrə nümayişi və əsas nəzarətin tədrisi üzrə sınaq skamyaları

Bir cümlənin xülasəsi

     SOLH VH 4 istiqamətli mexaniki fırlanan əl klapan 90° fırlanma əməliyyatı, üç dəyişdirilə bilən mərkəz funksiyası, yan/alt boru kəməri seçimləri və ikili panel/klapan montaj üsullarına malikdir, əl ilə pnevmatik keçid, yerində işə salma və təhlükəsizlik hava dövrəsinin izolyasiyası üçün standart universal komponent kimi xidmət edir.
