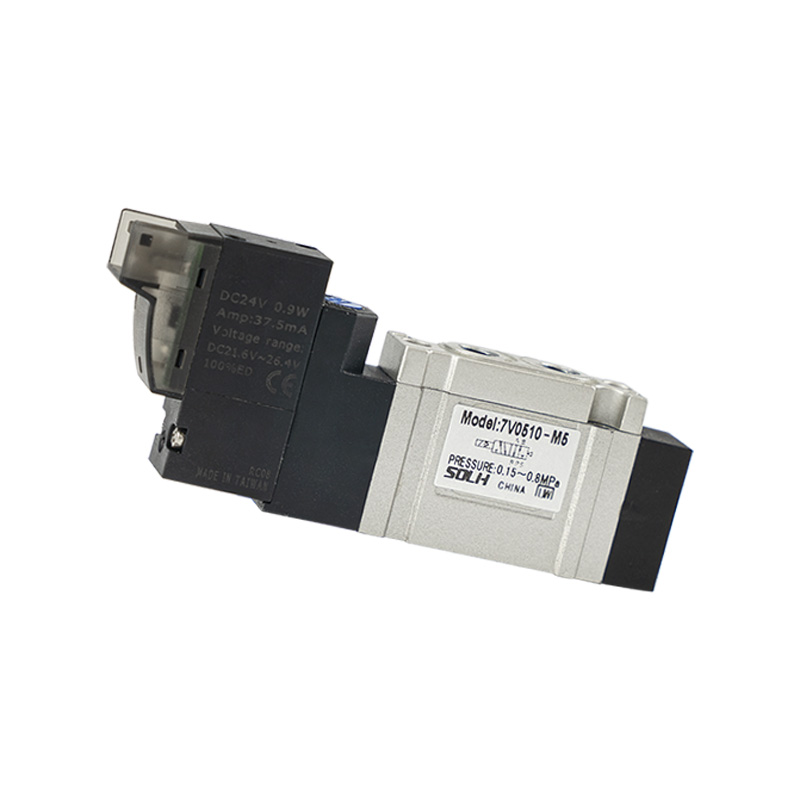

7V Seriyası Kompakt Pilotla idarə olunan 5/2 və 5/3 Solenoid Valf

Brend:Richge Technology tərəfindən SOLH

Məhsulun yerləşdirilməsi

     SOLH 7V seriyası, xüsusi olaraq ümumi standart pnevmatik sxemlər üçün nəzərdə tutulmuş, 5/2 və 5/3 yol funksiyalarını əhatə edən, pilot tərəfindən idarə olunan kompakt istiqamətli solenoid klapandır. Optimallaşdırılmış axın kanalı ilə daxili mərkəzləşdirilmiş egzoz strukturunu qəbul edərək, əla böyük axın tutumu, sürətli keçid reaksiyası və aşağı enerji istehlakı təmin edir. O, müstəqil olaraq istifadə edilə bilər və ya çoxsaylı silindrlərə mərkəzləşdirilmiş nəzarət üçün manifold klapan banklarına yığıla bilər.

Əsas struktur və funksional təsnifat

 1. Port və Mövqe Funksiyasının Tərifi:

   1.1  5/2 Yollu Solenoid Valf: 1 giriş P, 2 iş portu A/B, 2 egzoz portu R/S

     -- 10 şəkilçisi: Tək bobinli tək solenoid yaylı qayıdış

     -- 20 şəkilçisi: İkiqat bobinli ikiqat solenoid bağlama növü

   1.2 5/3 Yollu İkiqat Bobinli Solenoid Valf (3 mərkəzi əsas funksiya)

     -- 30C Mərkəz Qapalı: Bütün portlar sıxışdırıcı tutma üçün silindr təzyiqini kilidləmək üçün orta vəziyyətdə tam möhürlənmişdir

     -- 30E Mərkəzi Egzoz: Qalıq təzyiqi təhlükəsiz şəkildə buraxmaq üçün A və B işlənmiş R/S-ə qoşulur

     -- 30P Mərkəzi Təzyiq Təchizatı: P həm A, həm də B ilə bağlıdır, silindrin hər iki tərəfi hava təzyiqini saxlayır

  2. Sürücü və Struktur Xüsusiyyət

     -- Sürücü Tipi: Pilot tərəfindən idarə olunan dizayn, aşağı başlanğıc təzyiqi, ultra sürətli reaksiya və böyük axın çıxışı

     -- Daxili mərkəzləşdirilmiş egzoz: Pilot havası əsas egzoz portları R/S vasitəsilə bərabər şəkildə buraxılır, səpələnmiş pilot egzozu olmadan təmiz və səliqəli boru kəmərləri

Seriya Ölçüsü və Axın Parametrləri Cədvəli

Universal Ümumi Texniki Spesifikasiyalar

     -- İşləmə təzyiq diapazonu: 0,15 ~ 0,8 MPa

     -- Proof Test Təzyiq: 1.2 MPa

    -- İşləmə temperaturu: -20℃ ~ +70℃ (hava təchizatında buzlanma yoxdur)

     -- Kommutasiya Cavab Müddəti: ≤50 ms

     -- Maks. İşləmə Tezliyi: 5 Hz

     -- Bobin enerji istehlakı: DC = 0.7W; AC = 1.1VA

     -- Standart Gərginlik Seçimləri

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- Qoruma dərəcəsi: IP40 toza davamlı

     -- Valf Gövdəsinin Materialı: Döküm alüminium ərintisi

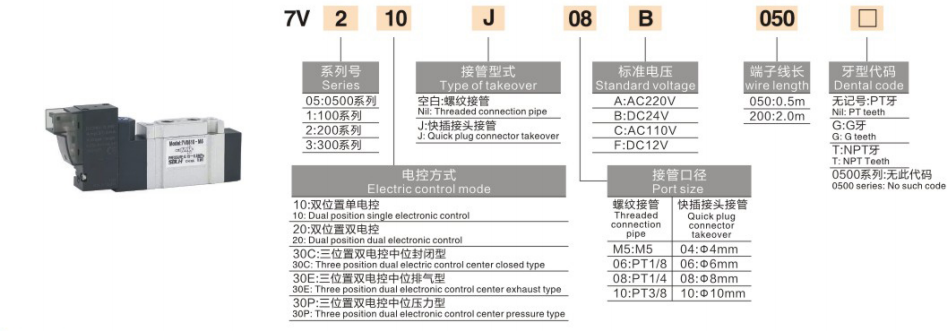

Model Adlandırma Qaydasını tamamlayın

  1. Nümunə Model: 7V210J08B050

     -- 7V: Pilotla idarə olunan 5/2 və 5/3 kompakt solenoid klapan üçün seriya kodu

     -- 2: Ölçü kodu (2 = 7V200 seriyası, 1/4" port)

     -- 10 / 20 / 30C/30E/30P: Dövrə funksiyası

        10=5/2 tək rulon; 20=5/2 ikiqat sarğı; 30 seriya = 5/3 üç mövqe

     -- J: Port qoşulma forması; J = itələyici sürətli quraşdırma, boş = standart ip portu

     -- 08: Port ölçüsü kodu (08 = 1/4")

     -- B: Bobin gərginlik kodu (B=DC24V, A=AC220V)

     -- 050: Kabel uzunluğu kodu (050 = 0,5 metr kabel)

Ümumi Standart İstinad Modelləri

  1. 5/2 İki Mövqe Seriyası

     -- Tək rulonlu yay geri dönüşü: 7V110-06 (1/8", DC24V)

     -- İkiqat bobin qapanması: 7V220-08 (1/4", AC220V)

  2. 5/3 Üç Mövqe Seriyası

     -- Mərkəzi qapalı təzyiq saxlama: 7V130C-06

     -- Mərkəzi egzoz təzyiqinin buraxılması: 7V230E-08

     -- Mərkəzi ikili port təzyiqli: 7V330P-10

Əsas Məhsul Üstünlükləri

  1. Təkmilləşdirilmiş yüksək axın performansı

     -- Optimallaşdırılmış daxili aerodinamik qaçış dizaynı, axın tutumu ənənəvi 4V seriyalı solenoid klapanlarla müqayisədə təxminən 30% artaraq daha sürətli silindr uzadılması və geri çəkilmə sürətini həyata keçirdi.

  2. Çevik çox istiqamətli quraşdırma və ikili port seçimləri

     -- Üfüqi və şaquli montajı dəstəkləyir; iki əlaqə rejimi: standart yivli port və ya sürətli boru montajı üçün sürətli itələyici fitinq.

  3. Manifold inteqrasiya olunmuş modul dizayn

     -- Çoxstansiyalı manifold klapan bazası ilə uyğun gəlir, şkafın quraşdırılması sahəsinə qənaət etmək və əsas hava borularının sxemini sadələşdirmək üçün bir-birinə yığılmış çoxsaylı klapanlar.

  4. Ultra aşağı güc sarğısı

     -- Aşağı vattlı rulon dizaynı istilik istehsalını azaldır, daha az enerji sərfiyyatı ilə uzunmüddətli davamlı enerjili iş şəraiti üçün uyğundur.

  5. Ultra uzun xidmət müddəti

     -- Dəqiq daxili makara və sızdırmazlıq strukturu, minimum texniki xidmətlə milyonlarla keçid dövrəsinə qədər sabit performans.

Bir cümlənin xülasəsi

     SOLH 7V kompakt pilotla idarə olunan solenoid klapan M5~3/8" tam port ölçüləri ilə tam 5/2 tək/cüt rulon və 5/3 üç mərkəz funksiyalı variantları əhatə edir, adi 4V seriyasından 30% daha yüksək axın, aşağı enerji istehlakı və bütün standart avtomatlaşdırılmış pnömatik sistemlər üçün universal yönlü idarəetmə klapan kimi manifold yığıla bilən dizayn.
