4V Series 5/2 & 5/3 Way Pnevmatik Solenoid Valf | Pilotla idarə olunan istiqamətə nəzarət klapan

Brend: SOLH by Richge Technology

1. Məhsula Baxış və Əsas Struktur

     SOLH 4V seriyası ən universaldırpilot tərəfindən idarə olunan pnevmatik istiqamətləndirici klapan sənaye avtomatlaşdırılması üçün, əhatə5/2 yol (5 portlu 2 mövqe) və5/3 yol (5 portlu 3 mövqe) konfiqurasiyalar. Xüsusi olaraq ikiqat fəaliyyət göstərən silindrlərin teleskopik hərəkəti, aralıq dayanması və təzyiq saxlama nəzarəti üçün nəzərdə tutulmuşdur, spool tipli quruluşa və daxili pilot sürücüsünə malikdir. Standart elektron pnevmatik idarəetmə komponenti olaraq, sabit performans və çox yönlü funksiyaları olan avtomatlaşdırılmış maşınlarda, qablaşdırma avadanlıqlarında, emal aparatlarında və pnevmatik ötürmə sistemlərində geniş istifadə olunur.

  1.1 Beş Portlu Standart İnterfeys Tərifi

     • P Port: Əsas hava girişi, hava təchizatı mənbəyinə qoşulmuşdur

     • A/B İş Portları: Uzatma və geri çəkilməni idarə etmək üçün ikiqat fəaliyyət göstərən silindrlərin iki kamerasına qoşulmuş çıxış portları

     • R/S Egzoz Portları: Normalda səs-küyün azaldılması və hamar ventilyasiya üçün səsboğucularla təchiz edilmiş təzyiq relyef egzoz portları

  1.2 Əsas Struktur Xüsusiyyətlər

     • Klapanın əsas strukturu: Yüksək dəqiqlikli sürüşmə sütunlu makara dizaynı, aşağı sürtünmə və həssas keçid

     • Sürücü rejimi: Daxili pilot sürücüsü, aşağı enerji istehlakı və sabit geriyə dönmə performansı

     • Tətbiq olunan obyekt: İkiqat fəaliyyət göstərən pnevmatik silindrlər üçün tam diapazonlu uyğunluq

2. 5/2 Way Valve – Əsas Geriyə Nəzarət

     5/2 yol strukturu müxtəlif pnevmatik məntiq və təhlükəsizlik nəzarəti tələblərinə uyğunlaşan tək elektrik idarəetməsi və ikiqat elektrik idarəetmə növlərinə bölünən 4V seriyasının əsas əsas modelidir.

  2.1 Tək Elektrik Nəzarəti (4V110/210/310/410)

     • İş prinsipi: Bir elektromaqnit sarğı və sıfırlama yayı ilə təchiz edilmişdir. Vana işə salındıqda tərsinə çevrilir və söndürüldükdə yay gücü ilə avtomatik olaraq sıfırlanır.

     • Əsas Xüsusiyyətlər: Təhlükəsiz performans, sadə quruluş və sərfəli qiymətə malik gücü söndürən sıfırlama dizaynı.

     • Tipik Tətbiqlər: Adi silindrin qarşılıqlı hərəkəti, fövqəladə dayanmağın sıfırlanması mexanizmi, sadə sıxma və yerləşdirmə avadanlığı.

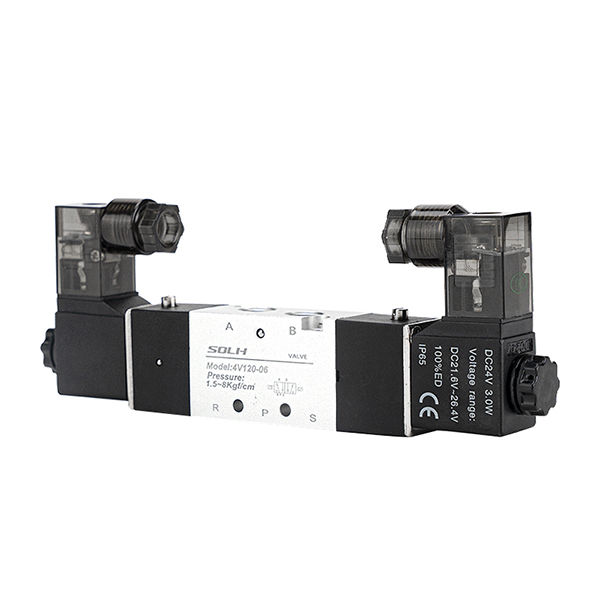

  2.2 İkiqat Elektrik Nəzarəti (4V120/220/320/420)

     • İş prinsipi: Sıfırlama yayı olmadan alternativ idarəetmə üçün ikiqat rulon. klapan elektrik söndürüldükdən sonra cari vəziyyətini saxlayıryaddaş saxlama funksiyası.

     • Əsas Xüsusiyyətlər: Yüksək yerləşdirmə dəqiqliyi, enerjiyə qənaət (yalnız geriyə dönmə zamanı enerji istehlakı), dayanıqlı söndürülmə mövqeyi.

     • Tipik Tətbiqlər: Dəqiq stansiya yerləşdirilməsi, aralıq vuruşun dayandırılması, uzunmüddətli təzyiqin saxlanması və sabit mövqeli kilidləmə ssenariləri.

3. 5/3 Way Valve – Aralıq Mövqe Dəqiq Nəzarət

     5/3 yollu üç mövqeli struktur, qabaqcıl pnevmatik idarəetmə tələblərinə cavab vermək üçün üç əsas ara funksiyanı həyata keçirərək, iki mövqeli tərs çevrilmə əsasında aralıq neytral vəziyyət əlavə edir (Tətbiq olunan Modellər: 4V130/230/330/430).

  3.1 Qapalı Mərkəz (C Tipi)

     Funksiya: Bütün portlar ara mövqedə tam bağlıdır. Silindrlərin kilidlənməsini və təzyiqin saxlanmasını, asma dayanmasını və düşməyə qarşı qorunmasını dəstəkləyir.

     Ssenari: Döşəmə kilidi, düşməyə qarşı şaquli silindr, aralıq vəziyyətdə sabit dayanma.

  3.2 Egzoz Mərkəzi (E Tipi)

     Funksiya: A/B iş portları aralıq vəziyyətdə olan egzoz portları ilə əlaqə qurur. Sistem təzyiqi buraxır və silindr sərbəst şəkildə üzür.

     Ssenari: Avadanlıq təhlükəsizliyi təzyiqinin azaldılması, əl ilə sürükləmə və sazlama, mexaniki sıfırlama mühafizəsi.

  3.3 Təzyiq Mərkəzi (P Tipi)

     Funksiya: P hava girişi aralıq vəziyyətdə olan hər iki A/B portu ilə əlaqə qurur, ikiqat fəaliyyət göstərən silindri tək təsirli çıxışa çevirir.

     Ssenari: Sinxron sıxma, iki istiqamətli təzyiqin saxlanması, xüsusi qüvvə balansına nəzarət.

4. Model Kodlaşdırma Qaydaları və Ümumi Spesifikasiyalar

  1. Kodlaşdırma məntiqi: 4V [Ölçü Kodu] [İdarə/Orta Funksiya Kodu] - [Port Ölçüsü]

  2. Tipik Ümumi Modellər

     • 4V210-08: G1/4 port, tək elektrik nəzarəti, 5/2 yol (ən universal standart model)

     • 4V220-08: G1/4 port, ikiqat elektrik nəzarəti, 5/2 yol (söndürmə yaddaşı yerləşdirmə)

     • 4V230C-08: G1/4 port, 5/3 tərəfli qapalı mərkəz (silindr kilidləmə və təzyiq saxlama)

     • 4V310-10: G3/8 port, tək elektrik nəzarəti, 5/2 yol (böyük axın əsas dövrə nəzarəti)

5. Əsas Texniki Parametrlər

6. Peşəkar Seçim Təlimatları

  6.1 5/2 Yönlü İki Mövqe Seçimi

     • Tək Elektrik Nəzarəti: Adi qarşılıqlı hərəkət və təhlükəsizliyin sıfırlanması ssenariləri üçün prioritet, avtomatik söndürülmə geri qaytarılması və uğursuz əməliyyatla təmin edilir.

     • İkiqat elektrik nəzarəti: Yerləşdirmə stansiyaları, aralıq dayanma və uzunmüddətli saxlama ssenariləri üçün prioritet, söndürülmə yaddaşı və dəqiq yerləşdirmə xüsusiyyətləri.

  6.2 5/3 Yönlü Üç Mövqe Seçimi

     • Tip C (Qapalı Mərkəz): Silindr aralıq kilidi, asma tutma və düşmə əleyhinə qorunma üçün.

     • Tip E (Egzoz Mərkəzi): Avadanlıq təhlükəsizliyi təzyiqinin azaldılması, sərbəst üzən və əl ilə sazlama ssenariləri üçün.

     • Tip P (Təzyiq Mərkəzi): Sinxron sıxma, iki istiqamətli təzyiq sabitləşdirmə və xüsusi pnevmatik tarazlığa nəzarət üçün.

Bir cümlənin xülasəsi

     SOLH 4V seriyası tək/cüt elektrik nəzarəti və üç aralıq funksiyası olan 5/2 və 5/3 yollu pilotla idarə olunan pnevmatik klapanları əhatə edir və ikiqat fəaliyyət göstərən silindrlərin sənaye pnevmatik tərsinə çevrilməsi, yerləşdirilməsi, təzyiqin saxlanması və təhlükəsizlik nəzarəti üçün üstünlük verilən standart komponentdir.
