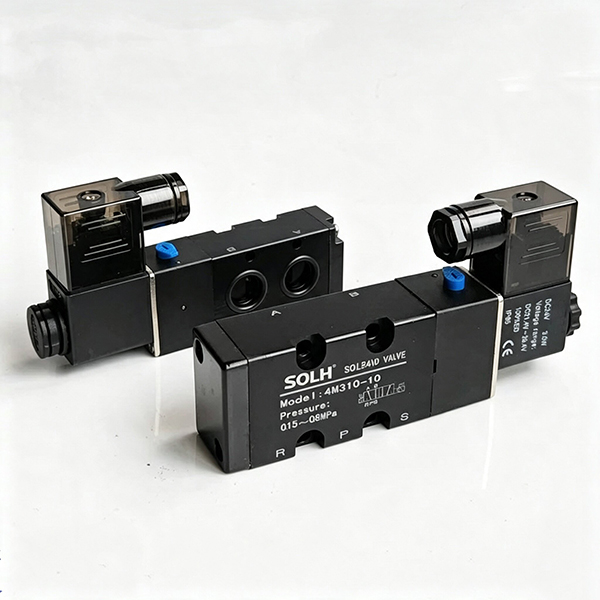

4M Series NAMUR Standart 5/2 Yollu Solenoid Valf | Ötürücüyə quraşdırılmış lövhə tipli klapan

Brend: SOLH by Richge Technology

1. Məhsula Baxış

     SOLH 4M seriyası peşəkardırNAMUR standart 5/2 yollu lövhə tipli solenoid klapan xüsusi olaraq pnevmatik aktuatorun avtomatik idarə edilməsi üçün nəzərdə tutulmuşdur. O, klapan altındakı standart montaj delikləri ilə beynəlxalq NAMUR yan montaj standartlarına ciddi şəkildə uyğundur. Valf birbaşa laminatlaşdırıla və aralıq adapter hava boruları olmadan pnevmatik top klapanları və kəpənək klapan ötürücülərinin yan tərəfinə quraşdırıla bilər. Yalnız klapanların avtomatik idarəetmə sxemləri üçün istifadə olunur, o, Airtac 4M seriyası standartlarına tam uyğun gəlir və konvensional 4V boru tipli solenoid klapanlardan struktur olaraq fərqlənir.

  1.1 Əsas Məhsulun Spesifikasiyası

     • Funksiya rejimi: 5/2 yol (5 portlu 2 mövqe)

     • Sürücü strukturu: Daxili pilot spool növü, yağlamasız işləmə

     • Montaj standartı: NAMUR standart yan montaj (P/A/B/R1/R2 hava dövrələri ilə birləşdirilmiş baza)

     • Əsas Modellər: 4M210-08, 4M210-06, 4M110-06

2. Tam Model Kodlaşdırma Qaydaları və Tam Seriya Siyahısı

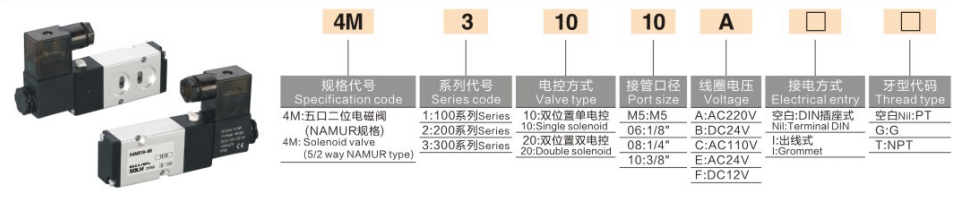

 1. Kodlaşdırma məntiqi: 4M [Ölçü Kodu] [İdarəetmə Kodu] [Funksiya Kodu] - [Port Thread]

  2. Model nümunəsi

     4M210-08: 200 ölçü, yay sıfırlama ilə tək elektrik nəzarəti, PT1/4 xarici dişli port

 3. Tam Series Mainstream Model Spesifikasiya Siyahısı

3. Əsas Texniki Parametrlər

4. NAMUR Montaj Əsas Üstünlükləri və Əsas Seçim Nöqtələri

     • İnteqrasiya edilmiş NAMUR Baza Hava Limanı: Klapanın alt hissəsi A/B hava limanları ilə quraşdırılmışdır. Ötürücü ilə uyğunlaşdıqdan sonra o, avtomatik ötürmə mexanizminin iki hava giriş dəliyi ilə birləşir. A/B portları üçün heç bir xarici hava boruları tələb olunmur; yalnız P hava girişi və R1/R2 egzoz portları xarici hava mənbəyi bağlantısı tələb edir, boru kəmərinin strukturunu sadələşdirir və sızma nöqtələrini azaldır.

     • Quraşdırılmış Manual Test Push Rod: Klapanın tərəfində əl ilə sazlama düyməsi ilə təchiz olunub, elektrik söndürüldükdən sonra əl ilə klapanın açılması və bağlanması testini dəstəkləyir, yerində quraşdırma, sazlama və avadanlıqların təmiri üçün əlverişlidir.

     • İkili İdarəetmə Rejiminin Xüsusiyyətləri: 4M×20 ikiqat elektrik idarəetmə modelləri cari klapan vəziyyətini saxlamaq üçün söndürülən özünü bloklayan yaddaş strukturunu qəbul edir; 4M×10 tək elektrik idarəetmə modelləri elektrik söndürüldükdən sonra yay gücü ilə avtomatik olaraq sıfırlanır, müvafiq olaraq təhlükəsizlik sıfırlaması və mövqe tutma tələblərinə cavab verir.

     • Uyğun Manifold Montajı: 4V seriyası (4M100M/200M/300M manifold bazası) ilə eyni əsas spesifikasiyanı paylaşır. O, kollektor quraşdırılması vasitəsilə çoxlu klapanlar üçün mərkəzləşdirilmiş hava təchizatını dəstəkləyir və müstəqil işləmək üçün birbaşa tək ötürücüyə quraşdırıla bilər.

5. 4M NAMUR Valf və 4V Adi Boru Klapanı | Anti-səhv seçim təlimatı

6. Tipik Uyğun Tətbiqlər

     • Valf Avtomatik İdarəetmə Sistemi: 4M210-08 DA/SR pnevmatik ötürücü + top/kəpənək klapan ilə uyğunlaşdırılıb, neft-kimya, suyun təmizlənməsi və boru kəməri mayelərinin dəyişdirilməsi avadanlıqlarında geniş istifadə olunur.

     • Valve Island İnteqrasiya Sistemi: Avtomatlaşdırılmış boru kəmərləri qrupları üçün mərkəzləşdirilmiş hava təchizatı və çoxsaylı 4M seriyalı solenoid klapanların inteqrasiya olunmuş quraşdırılmasını həyata keçirmək üçün 4M200M çox keçidli manifold bazasını qəbul edin.

     • Boru Kəmərinin Uyğunluğu: Sabit və sızdırmaz əlaqə üçün əsas hava mənbəyi boru kəməri ilə cəld dok etmək üçün xarici yivli portları KQ2 tez birləşdirilən kişi yivli düz fitinqlərlə birləşdirin.

Bir cümlənin xülasəsi

     SOLH 4M seriyası pnevmatik ötürücülər üçün xüsusi NAMUR standart boşqab tipli 5/2 yollu solenoid klapandır, borusuz birbaşa montaj, yağlamasız işləmə və IP65 mühafizəsi ilə pnevmatik top klapanların və kəpənək klapanlarının avtomatik dəyişdirilməsi üçün optimal dəstəkləyici idarəetmə komponentidir.
