RUCHGE TEXNOLOGINE Bağlı yüksək gərginlikli əsaslandırma açarı üçün ətraflı giriş

    Yüksək gərginlikli açar otağı aksesuarları sahəsində (əvvəllər yüksək gərginlikli izolyasiya hissələri, yerləşdirən komponentlər və s. Əsasən daxili yarımstansiyalarda, enerji paylama otaqlarında və yüksək gərginlikli kommutasiya otaqlarında istifadə olunur, avadanlıqların istismarı zamanı əsaslı qorunma ehtiyaclarını ödəmək üçün uyğunlaşma. Məhsullar T / ZZB 2173-2021 "12kv ~ 40.5kv qapalı yüksək gərginlikli ac torpaqlama açarı kimi sənaye standartlarına uyğundur. Aşağıdakı məhsulun əsas ölçülərindən detallı bir girişdir:

I. Məhsula baxış və əsas yerləşdirmə

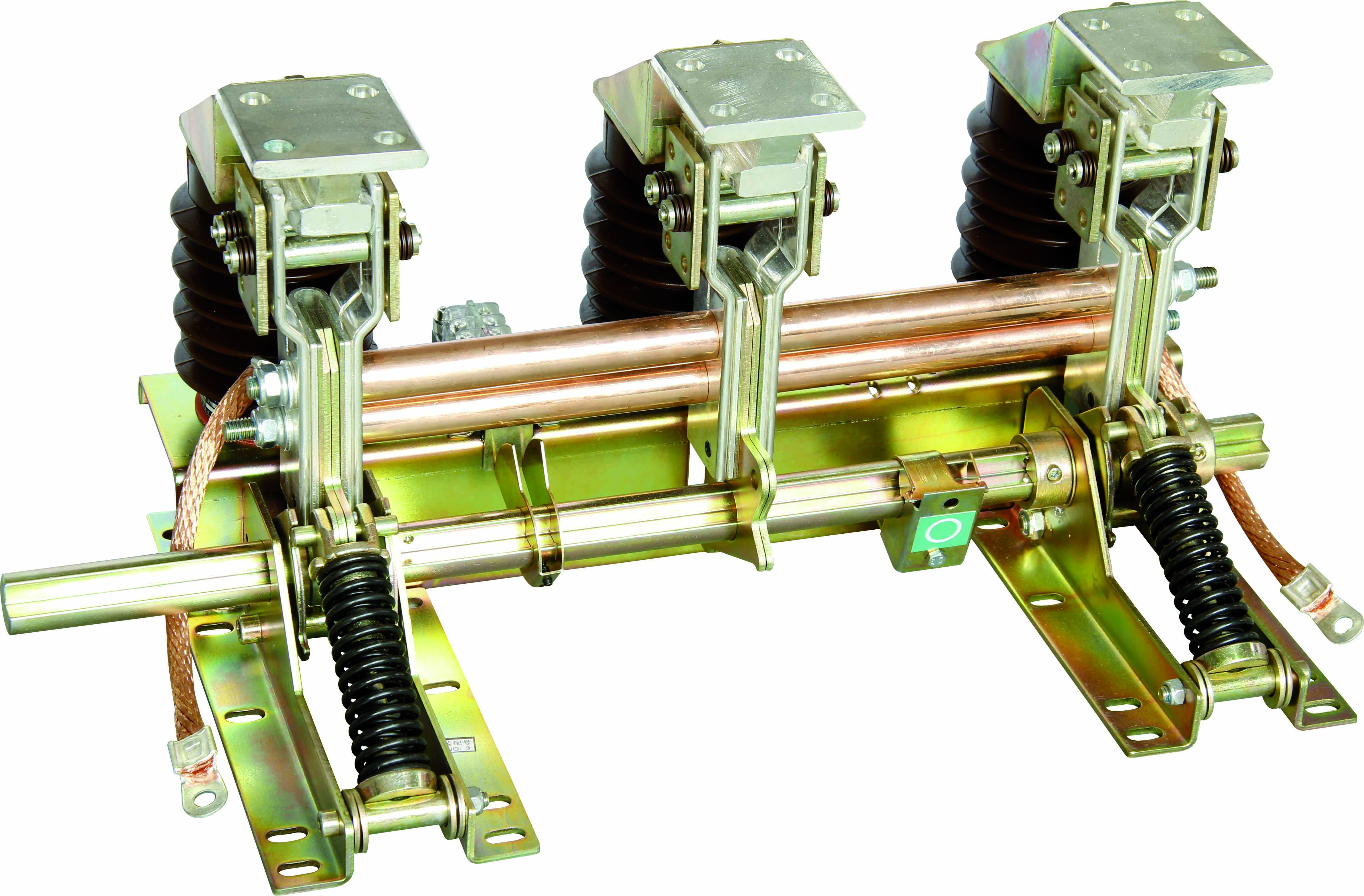

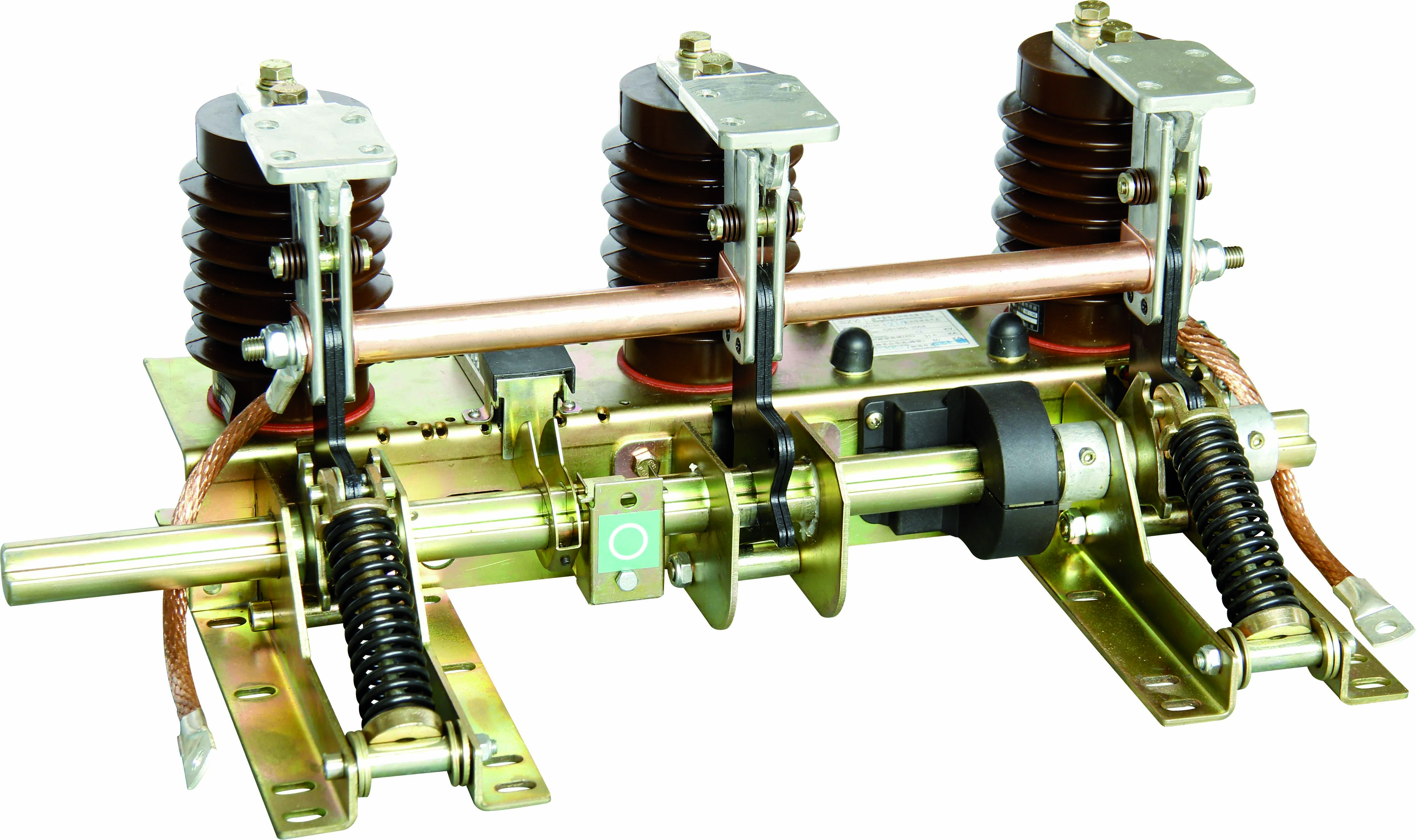

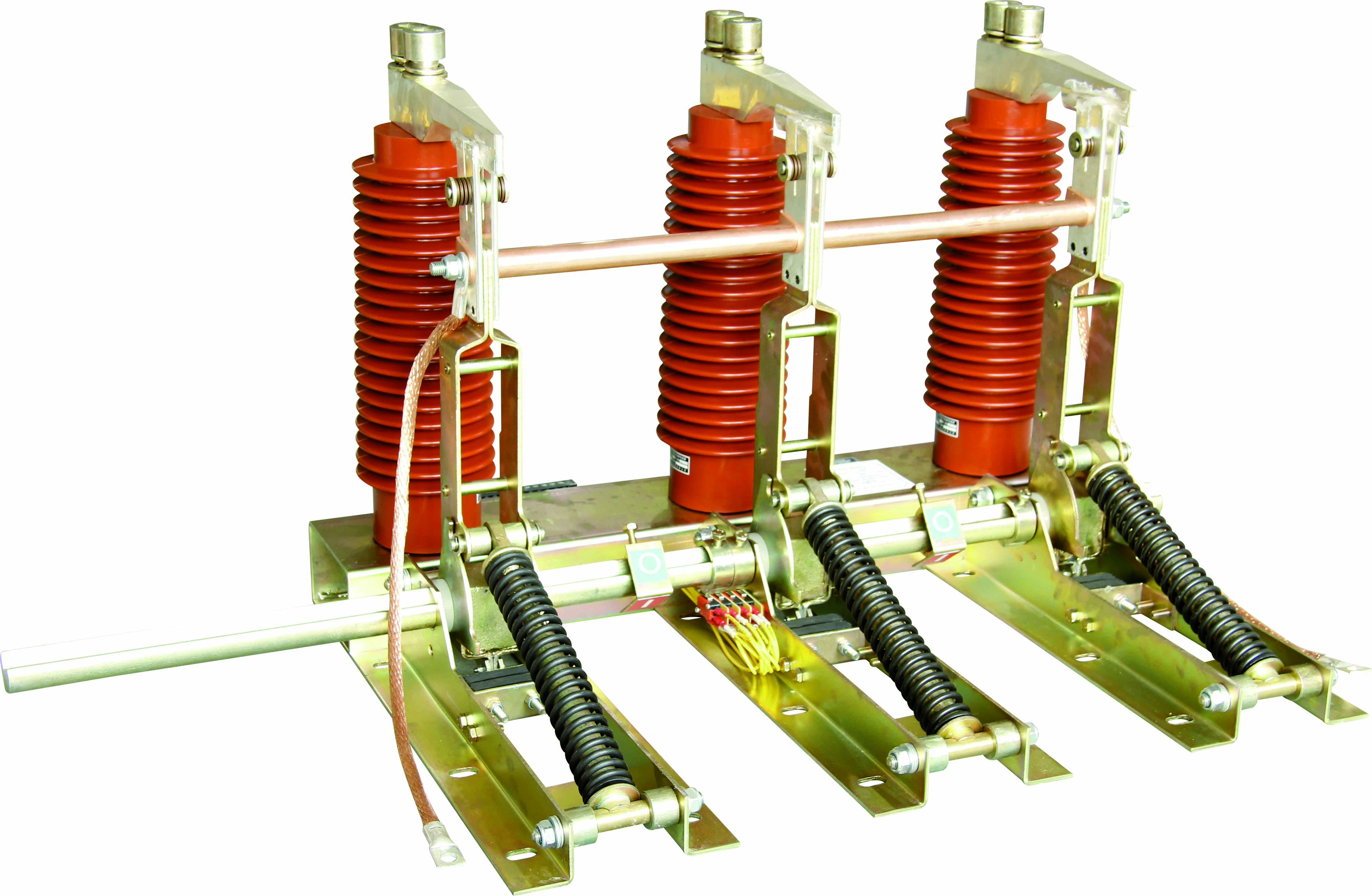

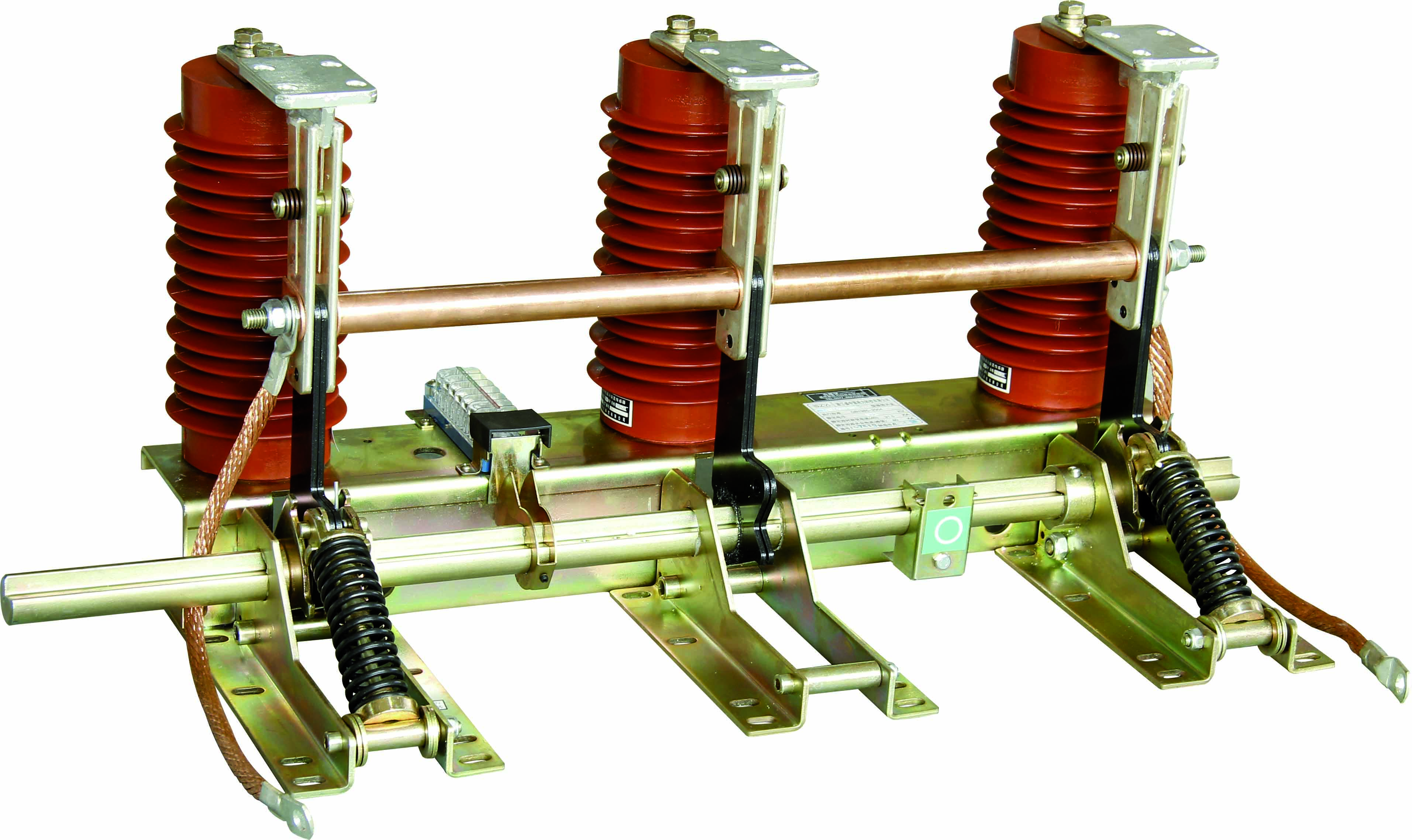

    RUCHINGE Bağlı Yüksək gərginlikli əsaslandırma açarı, təcrid edilmiş bir keçid kimi təsnif edilmiş mexaniki təhlükəsizlik əsaslandırma cihazıdır. Onun əsas funksiyası, yüksək gərginlikli avadanlıqların (dövrə qırıcıları, transformatorlar, dəyişdirmə cihazları), qalıq ittihamları və ya gözlənilməz enerji təchizatı ilə nəticələnən fərdi elektrik şoku və ya avadanlıq zərərinin qarşısını almaq üçün "açıq bir kəsmə nöqtəsi" arasındakı elektrik şəbəkəsi arasında etibarlı bir əsaslı bir dövrə meydana gətirməkdir.

• Gərginlik əhatə dairəsi: 12kv, 24kv, 40.5kv (əsas mühitli daxili elektrik sistemlərinə uyğunlaşma);

• Tezlik uyğunlaşması: 50hz (daxili enerji sistemi standartlarına uyğun);

• Əsas üstünlüklər: RUCHGE yüksək gərginlikli keçid aksesuarları (məsələn, izolyasiya sütunları, əməliyyat mexanizmləri kimi), kompakt quruluş, çevik əməliyyat və sərt mühitlərə qarşı müqavimət (toz, temperatur və rütubət dalğalanmaları) ilə).

II.E2 sinifi (5 qısay dövrə mirzəsi ilə)

    Gərginlik səviyyəsinin təsnifatına görə, əsas texniki parametrlər aşağıdakı cədvəldə göstərilmişdir, bu da GB / T 1985-2014 "Yüksək gərginlikli AC İzolyasiya açarları və əsaslandırıcı açarların əsas tələblərinə cavab verən aşağıdakı cədvəldə göstərilir:

III. Struktur dizayn və iş prinsipi

3.1 Əsas quruluş (asan quraşdırma və texniki xidmət üçün modul dizayn)

    Yetkin sənaye memarlığına və Rublge-in aksesuar prosesi üstünlükləri ilə birləşməsinə toxunan məhsul, məhsul əsasən aşağıdakı komponentlərdən ibarətdir:

• mötərizədə: Sərx olan polad plitələrin soyuq əyilmə və qaynaqları, struktur gücünü təmin etmək üçün səthi anti-korroziya müalicəsi (sinklənmə / çiləmə) ilə formalaşmışdır;

• Bıçaq Məclisi: T2 Qırmızı Mis Soyuq tərtib edilmiş, Əlaqə Gümüş örtüklü Qat Sərtliyi ≥Hv120 (Əlaqə müqavimətini azaltmaq və korroziya müqavimətinin yaxşılaşdırılması);

• Statik əlaqə: Flanş bıçaq-kənar dizaynı ilə, etibarlı kontaktı əldə etmək və boş istilikdən qaçmaq üçün disk yayı ilə əməkdaşlıq etmək;

• Əməliyyat mexanizmi: Təzyiq bahar enerjisi saxlama quruluşu ilə birləşdirilmiş əl / elektrik modelinə (elektrik modelinə motor sürücü vahidi daxildir) dəstəkləyir;

• İzolyasiya komponentləri: Epoksi qatrın izolyatorları APG avtomatik sıxılma qəlibləmə prosesini qəbul edir (yüksək izolyasiya gücü, aşağı qismən axıdılması);

    Gərginlik səviyyəsinin təsnifatına görə, əsas texniki parametrlər aşağıdakı cədvəldə göstərilmişdir, bu da GB / T 1985-2014 "Yüksək gərginlikli AC İzolyasiya açarları və əsaslandırıcı açarların əsas tələblərinə cavab verən aşağıdakı cədvəldə göstərilir:

• Köməkçi komponentlər: keçirici kol (izolyasiya təcrid), çevik əlaqə (kompensasiya quraşdırma xətası), mövqe sensoru (rəy açma və bağlama statusu).

3.2 İş prinsipi (təzyiq bahar enerjisi saxlanması, əl işləmə sürətindən asılı olmayaraq)

(1) Bağlama əməliyyatı

1. Əl ilə / elektrikli şəkildə işləmə mexanizmini idarə edir, fırlanma anı, fırlanma üçün krank qolunu idarə etmək üçün müqavimət torkunu dəf etməklə əsas şafta ötürülür;

2. Zəminli bıçaq əməliyyatı çubuğu təzyiq bahar ölü nöqtəsindən keçir və təzyiq baharı tez bir zamanda yaxınlaşmaq üçün təzyiq bahisini dərhal itələmək üçün enerji verir;

3. Yerdə bağlandıqdan sonra, əsaslı bıçaq, etibarlı bir əsaslı dövrə meydana gətirmək üçün Disk Baharı vasitəsilə Statik Əlaqə flanşları ilə sıx əlaqə qurur.

(2) Açılış əməliyyatı

1. Əməliyyat mexanizmi tərs fırlanma anı tətbiq edir və əsas şaft əsas torku və bahar qüvvəsini tərsinə çevirmək üçün sürtmək üçün əsas torku və bahar qüvvəsini dəf edir;

2. Təcrübəli bıçaq təzyiqinin baharı, enerji anbarını tamamlamaq üçün ölü nöqtədən keçdi (növbəti bağlanışa hazırlaşmaq);

3. Yerdə açıldıqdan sonra, açılış məsafəsi, açıq elektrik təcridinin formalaşması, standart tələblərə cavab verir.

İv. Əsas funksiyalar və tətbiq ssenariləri

4.1 CORE Təhlükəsizlik funksiyaları

1. Zorlanmış Interlock qorunması: Yüksək gərginlikli kommutasiya açarı (əsas açar açılmadıqda, əsas açar açar bağlanmadığı zaman, əsas açar bağlanmadıqda, əsas keçid bağlana bilməz);

2. Qalıq ittiham azadlığı: Baxım zamanı elektrostatik şokun qarşısını almaq üçün yerləşdirildikdən sonra qalıq ittihamları tez bir zamanda yerinə yetirin;

3. Qısamüddətli qüvvəyə minmə qabiliyyəti: E2-nin e2 performansı, avadanlıqların tükənməsinin qarşısını almaq üçün təmir zamanı qəfil qısa müddətli nöqsanlarla məşğul ola bilər;

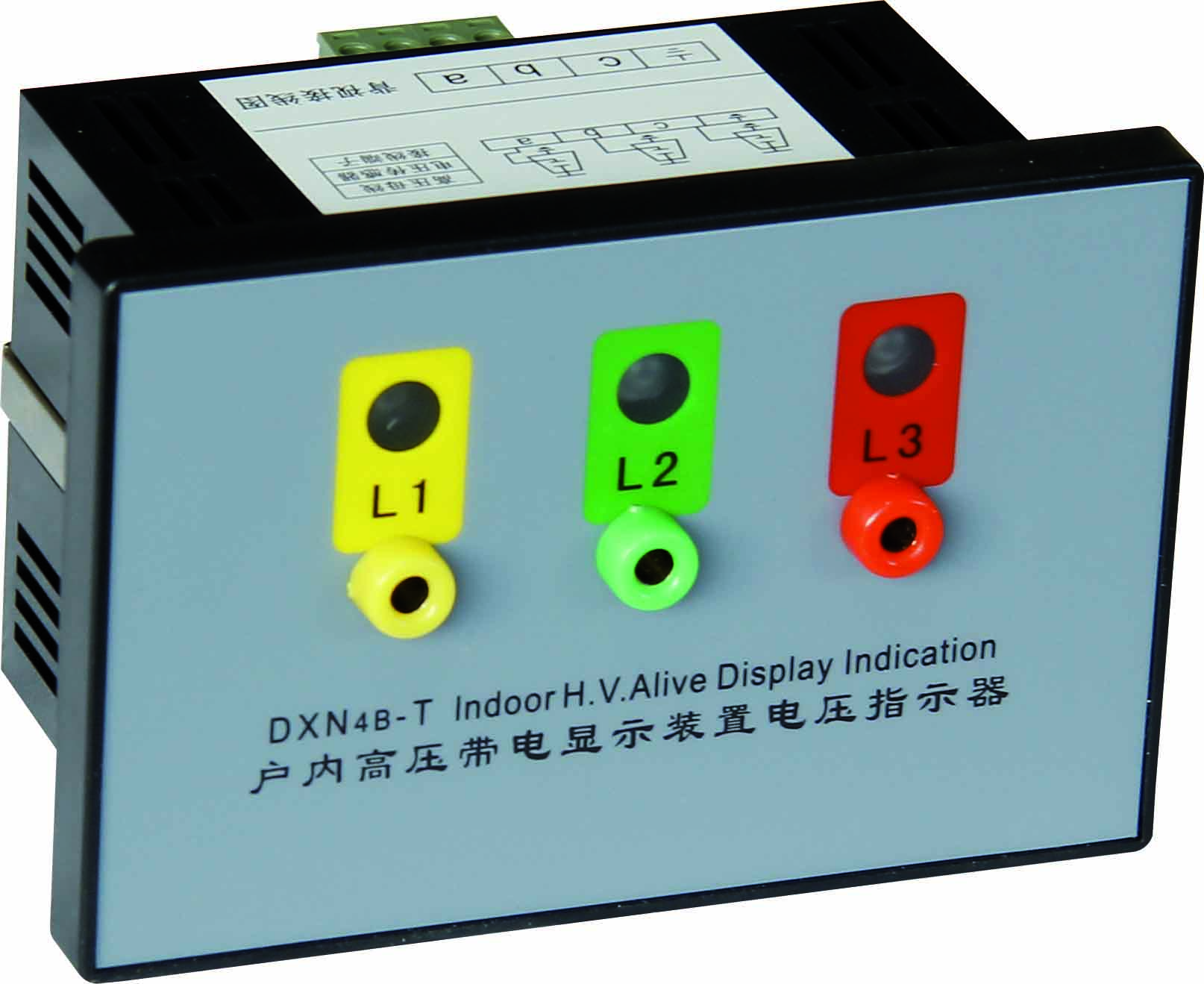

4. Dövlət vizuallaşdırılması: mexaniki mövqe göstəricisi (aydın açma / bağlama işarələri), əlavə canlı ekran cihazı (DL408-91 qaydalarına uyğun) ilə təchiz olunmuşdur.

4.2 Tipik tətbiq ssenariləri

• Bağlı yarımstansiyalar: 12kv ~ 40.5kv dövrə qırıcıları və avtobus çubuğu və transformatorun saxlanması üçün təcrid olunmuş açarları ilə istifadə olunur;

• Yüksək gərginlikli kommutasiya uyğunluğu: Rughge aşağı gərginlikli sinergiya ilə "yüksək səviyyədə gərginlikli sinergiya" şəklində, axan şkaflar və ölçmə şkafları üçün təmirli komponentlər kimi, MTN-ə, GCS və digər şkaflara uyğunlaşır;

• Sənaye Power Dağıtma Sistemləri: Böyük fabriklərdə və mina sahibi elektrik stansiyalarında yüksək gərginlikli avadanlıqlar (yüksək gərginlikli mühərriklər, düzçü kabinetləri) istismar müdafiəsi;

• Yeni enerji ssenariləri: Fotovoltaik / külək enerjisi gücləndiricilərində qapalı enerji paylama cihazlarının (məsələn, 35 kv açar yolu) təhlükəsizlik əsaslanması.

V. Quraşdırma və istismar nöqtələri

4.2 Tipik tətbiq ssenariləri

1. Fond Uyğunlaşma: Quraşdırma səthinin düzəldilməsi xətası ≤1mm / m və torpaqlama loop müqavimətinin ≤0.5ω (stansiyaya əsaslanan şəbəkə ilə etibarlı olmalıdır);

2. Birləşmə əməkdaşlığı: Sürücünün əsas açarı ilə interlok mexanizminin sıxılmadan rəvan işlədiyini təmin edin (daha yaxşı uyğunluq üçün zəngin orijinal interlok aksesuarlarından istifadə etmək tövsiyə olunur);

3. Elektrikli məftil: Elektrikli modelin idarəetmə xətti bağlantısı gərginlik səviyyəsinə (məsələn, AC220V / DC220V) uyğun olmalıdır və məftil terminallarının sıxlaşdırıcı torku təlimat tələblərinə cavab verməlidir;

4. Qəbul Testi: Quraşdırıldıqdan sonra açılış və bağlanış asinxronizmi, döngə müqavimət və izolyasiya performansını (güc tezliyi ilə gərginlik, qismən boşalma testinə) sınamaq lazımdır.

5.2 Daimi qulluq və problemlərin aradan qaldırılması

(1) Baxım dövrü və məzmunu

(2) ümumi problemlərin aradan qaldırılması

• Cəlbedici bağlama: Krank qolu və əsas şaft arasındakı əlaqənin boşaldılacağını və ya təmasın deformasiya olub olmadığını yoxlayın (deformasiya edilmiş hissələrin dəyişdirilməsi lazımdır);

• Həddindən artıq əlaqə müqaviməti: Kontakt oksid qatını cilalamaq, gümüş örtüklü (və ya əlaqə qurğusunu dəyişdirin);

• Elektrikli əməliyyat çatışmazlığı: Motor Stall qorumasının işə salındığını yoxlayın (nəzarətçi yenidən qurulması lazımdır) və ya sürücü qurğularının geyilməməsi;

• Həddindən artıq qismən axıdılması: İzolyasiya hissələrinin səthindəki yağ ləkəsini təmizləyin, izolyatorun çatlamalarının olub olmadığını yoxlayın (zəruri hallarda izolyatoru dəyişdirin).

Vi. Standart uyğunluq və keyfiyyətli öhdəlik

Sinif M1 / ​​M2 Könüllü

• Qrup standartı: T / ZZB 2173-2021 "12KV ~ 40.5kv qapalı yüksək gərginlikli ac torpaqlama açarı";

• Milli standart: GB / T 1985-2014 "Yüksək gərginlikli AC İzolyasiya açarları və yerləşdirmə açarları", GB / T 11022-2020 "Yüksək gərginlikli açar və nəzarət avadanlığı standartları üçün ümumi texniki tələblər";

• Test Standard: GB / T 14598.26-2015 "Elektromaqnit uyğunluğu - test və ölçmə texnikası - elektrostatik axıdılması toxunulmazlığı testi" (EMC testi), duz sprey testi (üç sübutlu yoxlama).

6.2 Keyfiyyətli öhdəlik

• Məhsul zəmanət müddəti: 1 il (insanın zədələnməsi və ya zorlanması majoru istisna olmaqla);

• Həyat zəmanəti: Mexanik həyat Class M2 (10.000 dəfə) (10.000 dəfə) çatdıqda, əsas performans hələ də standart tələblərə cavab verir;

• Xidmət dəstəyi: Quraşdırma rəhbərliyi, texniki təlim və ehtiyat hissələri təchizatı təmin edin (dəstək RUCHGE RƏSMİ VENİTƏSİ VƏ MÜŞTƏRİ XİDMƏTİ İSTƏYİR).

Vii. Ətraflı məlumat əldə etməyin yolları

    RUCHGE TEXNOLOGING TEXNOT TEXNOLAGE TƏHLÜKƏSİZLİK TƏHLÜKƏSİZLİK TƏHLÜKƏSİZLİK TƏHLÜKƏSİZLİKİNİN MƏHSULU NƏZARƏTİNİ İSTƏYİR (Xüsusi model parametrləri, quraşdırma təsvirləri, test hesabatları daxil olmaqla), aşağıdakı üsullardan istifadə edə bilərsiniz:

Test loop müqaviməti, izolyasiya müqaviməti (≥1000mω / 2500v), açılış və bağlanış vaxtı və asinxronizmi

2. RUCHGE Satış şöbəsi ilə əlaqə saxlayın (WhatsApp: +86 189 5893 8078) və tələbləri izah edin (məsələn, gərginlik səviyyəsi, elektrik enerjisi olmaması lazımdır);

3. Xüsusi texniki bir həll üçün müraciət etmək üçün RUCHINE Müştəri Xidməti E-poçtuna bir e-poçt göndərin.
