5V Seriya Solenoid Valf | 5/2 və 5/3 Yollu Yüksək Tezlikli Aşağı Güclü Pnevmatik Nəzarət Valfı

Brend: SOLH by Richge Technology | AirTAC 5V Series High-End Solenoid Valf üçün Tam Uyğun Dəyişdirmə

1. Məhsula Baxış

     SOLH 5V seriyası AirTAC orijinal 5V seriyası ilə tamamilə dəyişdirilə bilən yüksək səviyyəli 5 portlu pnevmatik istiqamətli solenoid klapandır. əhatə edir5/2 yol iki mövqe və5/3 yol üç mövqe funksional növləri. Aşağı enerjiyə qənaət edən rulon dizaynı ilə qabaqcıl makara sürüşmə strukturunu qəbul edərək, ultra uzun xidmət müddəti, sabit yüksək tezlikli keçid və aşağı uğursuzluq dərəcəsi ilə xarakterizə olunur. Daxili pilot egzoz quruluşu və IP65 mühafizə dərəcəsi ilə elektronika, qida və tibbi müalicə kimi iş mühitlərini təmizləmək üçün dostdur. Peşəkar şəkildə ikiqat fəaliyyət göstərən silindrlərin qarşılıqlı idarəetməsi üçün istifadə olunur, yüksək standartlı avtomatlaşdırılmış pnevmatik sistemlər üçün üstünlük verilən əsas idarəetmə klapanıdır.

  1.1 Əsas Port və Funksiya Tərifi

     • 5-Port Konfiqurasiyası: P (əsas hava girişi), A/B (ikili iş çıxışı), R/S (iki müstəqil egzoz portu)

     • 5/2 yol iki mövqe: Tək istiqamətli geriyə çevirmə funksiyası, silindrin uzadılması və geri çəkilmə dövrünə nəzarəti tamamlayır

     • 5/3 yol üç mövqe: Orta neytral mövqe, dəstəkləyici silindr dayanması, təzyiqin saxlanması və tam işlənmiş qazı sıfırlama funksiyaları ilə təchiz edilmişdir

     • Əsas Tətbiq: Bütün ikiqat fəaliyyət göstərən pnevmatik silindrlərin tam vuruşlu pistonlu əməliyyat nəzarəti üçün ixtisaslaşmışdır

2. Əsas Məhsul Təsnifatı və Funksional Məntiq

  2.1 5/2 yollu iki nöqtəli solenoid klapan

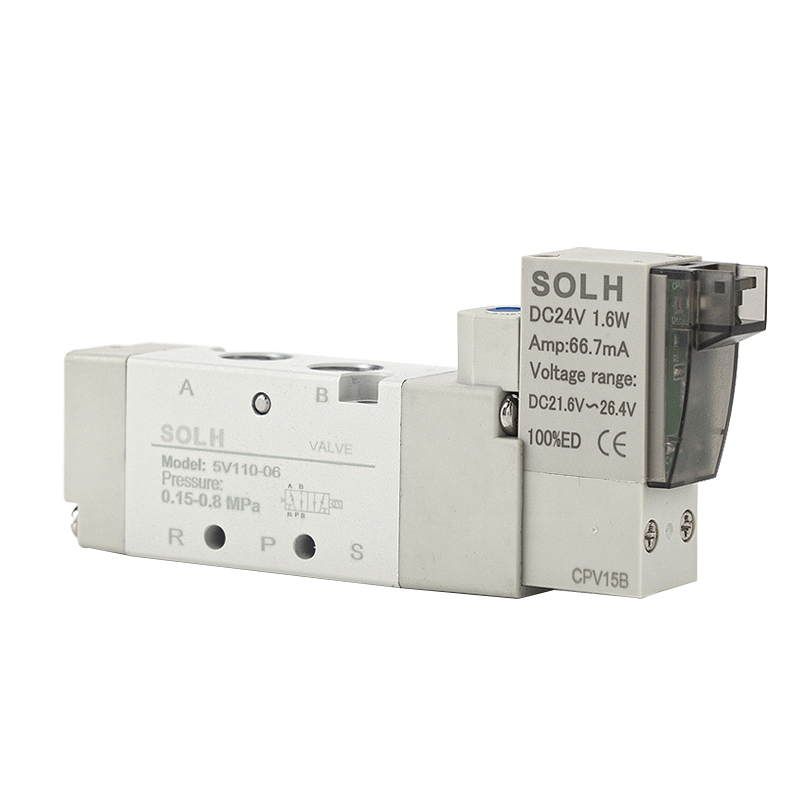

     • Tək Elektrik Nəzarəti (5V110/210/310): İstiqamətli keçid üçün elektrikləşdirilmiş, söndürülən avtomatik yayın sıfırlanması, adi qarşılıqlı qaçış nəzarəti üçün uyğundur

     • İkiqat Elektrik Nəzarəti (5V120/220/320): Geriyə dönmə hərəkətini tamamlamaq üçün elektrikləşdirilmiş, söndürülmüş vəziyyət yaddaşı və özünü saxlama, uzunmüddətli mövqe kilidləmə iş şəraiti üçün uyğundur

  2.2 5/3 Yönlü Üç Nöqtəli Solenoid Valf (Cüt Elektrik Nəzarəti)

     Sahədə müxtəlif proses tələblərinə cavab vermək üçün üç əlavə mərkəzi neytral funksiya:

     • 30C (Mərkəzi Qapalı): Mərkəzi mövqe P portu bağlıdır, A/B portları R/S egzoz portları ilə əlaqə qurur, istənilən vuruş mövqeyində silindrin dayanmasını və təzyiqi saxlayır

     • 30E (Mərkəzi Egzoz): Mərkəzi mövqe P portu bağlıdır, A/B ikili portları tam tükənmişdir, silindr qalıq təzyiq olmadan tez sıfırlanır

     • 30P (Mərkəzi Təzyiq Tutma): Mərkəzi mövqe P portu A/B portları ilə əlaqə qurur, R/S egzoz portları bağlıdır, sistem boru kəməri təzyiqini sabit saxlayır

3. Əsas Modellər, Kalibr və Axın Parametrləri

4. Əsas Texniki Parametrlər

5. Model Kodlaşdırma Tez Tərcümə

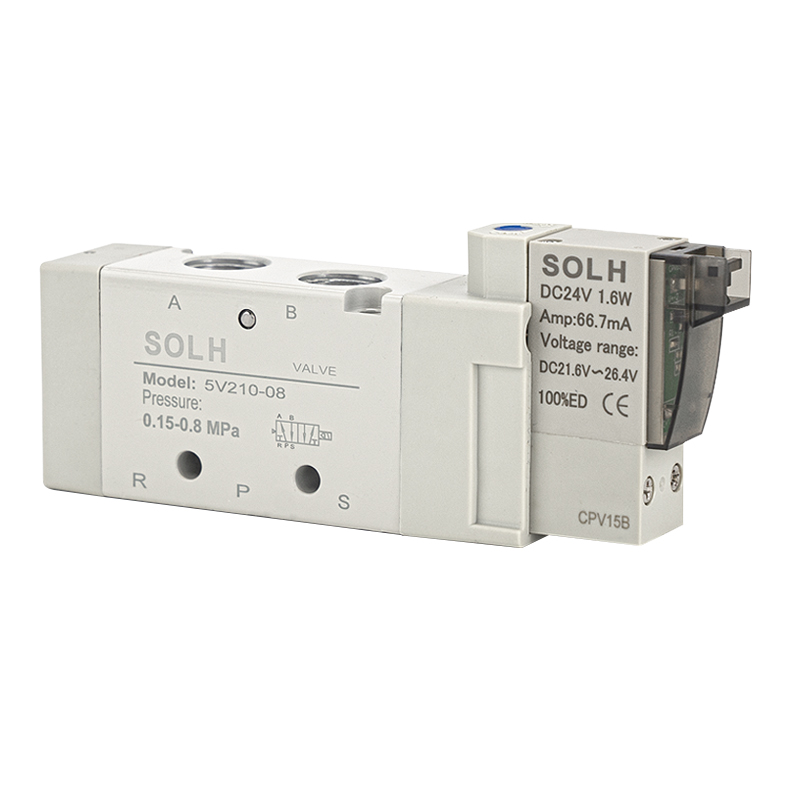

     Standart nümunə kimi 5V210-08 DC24V götürək

     • 5V: 5 portlu 2/3 mövqeli pnevmatik solenoid klapan üçün seriya kodu

     • 2: 200 seriyalı spesifikasiya, G1/8 və G1/4 əsas kalibrinə uyğundur

     • 10: Tək elektrik idarəetmə 2 mövqeli tip;20 = ikiqat elektrik idarəetmə növü;30C/E/P = 3 mövqeli mərkəzi funksional tip

     • 08: İnterfeys çaplı G1/4;06 = G1/8;M5 = mikro M5 ip

     • DC24V: Nominal gərginlik;B DC24V deməkdir,A AC220V deməkdir, çoxlu gərginlik variantları mövcuddur

6. Əsas Məhsul Üstünlükləri

     • Aşağı Güc və Ultra Uzun Xidmət Ömrü: 0,9 Vt aşağı gücə malik enerjiyə qənaət edən rulon uzunmüddətli iş gücü istehlakını azaldır. Aşağı sürtünmə müqaviməti ilə yüksək dəqiqlikli spool sızdırmazlıq quruluşunu qəbul edərək, 30 milyondan çox sabit keçid dövrünü dəstəkləyir və sonrakı texniki xidmət tezliyini minimuma endirir.

     • Ultra Sürətli Yüksək Tezlikli Cavab: Optimallaşdırılmış daxili hava keçidi dizaynı avtomatlaşdırılmış istehsal xətlərinin yüksək tezlikli tsiklik fəaliyyət tələblərinə mükəmməl uyğunlaşaraq, 0,05 saniyə ərzində keçid reaksiya vaxtına nail olur.

     • Təmiz Ətraf Mühitə Uyğunluq: Daxili mərkəzləşdirilmiş daxili pilot egzoz strukturu xarici neft və qazın daşqın çirklənməsinin qarşısını alır, elektronika, qida və tibb sənayesinin tozsuz və təmiz istehsal standartlarına tam cavab verir.

     • Güclü İnteqrasiya və Rahat Sazlama: Avadanlıq sahəsinə qənaət etmək üçün manifold klapan bankının inteqrasiya edilmiş quraşdırılmasını dəstəkləyin. Vana gövdəsində əl düyməsi ilə təchiz olunub, tək klapanlı sazlama və avadanlıqların sınaq işini asanlaşdırır.

     • Stabil və Havaya Davamlı Performans: Geniş temperatur uyğunlaşma diapazonu və IP65 toz və suya davamlı dərəcəli, mürəkkəb daxili və açıq sənaye mühitlərində sabit işləmə.

7. Tipik Tətbiq Ssenariləri

     • Cüt Təsirli Silindr Pistonlu İdarəetmə: Avtomatik idarəetmə, material itələmə, armatur sıxma, fırlanan yerləşdirmə və digər pnevmatik qarşılıqlı hərəkətlər üçün geniş istifadə olunur.

     • Yüksək Standartlı Avtomatlaşdırılmış İstehsal Xətləri: Avtomobil qaynaq xətləri, qablaşdırma möhürləmə və kəsmə, elektron səth montajı, qida doldurma və digər dəqiq avtomatlaşdırma avadanlıqlarına tətbiq olunur.

     • Yüksək Tezlik və Təmiz İş Şəraitləri: Tez-tez tərs çevrilmə, sıfır çirklənmə və uzunmüddətli sabit davamlı əməliyyat tələb edən sənaye ssenariləri üçün üstünlük verilən klapan növü.

8. Seçim fərqi: 5V Seriyası və 4V Seriyası Solenoid Valf

Bir cümlənin xülasəsi

     SOLH 5V seriyası aşağı enerji istehlakı, ultra uzun xidmət müddəti və sürətli yüksək tezlikli keçid performansı ilə yüksək səviyyəli 5/2 və 5/3 yollu pnevmatik solenoid klapandır. Təmiz daxili egzoz və IP65 suya və toz keçirməyən dizayna malik olan bu, AirTAC orijinal 5V seriyası ilə tam uyğun gələn ikiqat fəaliyyət göstərən silindrlər və yüksək standartlı təmiz avtomatlaşdırılmış pnevmatik sistemlər üçün optimal əsas idarəetmə klapanıdır.
