3V Series 3/2 Yollu Pnevmatik Solenoid Valf | Birbaşa və Pilotla idarə olunan NC/NO Nəzarət Valfi

Brend: SOLH by Richge Technology

1. Məhsula Baxış və Struktur İnterfeys

     SOLH 3V seriyası standartdır3/2 yollu elektriklə idarə olunan istiqamətli solenoid klapan -də mövcuddurbirbaşa fəaliyyət göstərən vəpilot tərəfindən idarə olunur strukturlar. Xüsusi olaraq tək fəaliyyət göstərən silindr idarəetməsi, pnevmatik dövrə keçidi və vakuum sisteminin tənzimlənməsi üçün nəzərdə tutulmuşdur, o, iki əsas konfiqurasiya təmin edir: Normalda Qapalı (NC) və Normal Açıq (NO). Dayanıqlı alüminium ərintisi gövdəsi, yığcam quruluşu, sürətli reaksiyası və isteğe bağlı sıfır təzyiqli işə salınması ilə miniatür pnevmatik avtomatlaşdırma sistemləri üçün standart universal idarəetmə klapan kimi xidmət edir.

  1.1 Standart 3/2 Way Port Definition

     • P Port: Əsas hava girişi

     • Liman: Tək təsirli pnevmatik silindrlərə və ya vakuum ucluqlarına qoşulmuş iş portu

     • R Port: Hava çıxışı portu, səs-küyün azaldılması üçün səsboğucu quraşdırın

  1.2 Sürücü və Struktur Təsnifat

     • Sürücü rejimi: Elektromaqnit birbaşa fəaliyyət göstərən / pilot tərəfindən idarə olunan isteğe bağlıdır

     • Serial növü: Birbaşa təsirli (3V1/3V2); Pilotla idarə olunan (3V100/3V200/3V300)

     • Bədən materialı: Yüksək möhkəmlikli alüminium ərintisi, yüngül və davamlıdır

2. 3/2 yollu klapanın iş prinsipi

     3V seriyası, avtomatik sıfırlama silindr və vakuum dövrə nəzarəti üçün geniş istifadə olunan tamamilə müstəqil iş məntiqi ilə NC və NO tiplərinə bölünmüş tək bobinli idarəetmə dizaynını qəbul edir.

  2.1 Normalda Qapalı (NC) – Ən Ümumi Növ

  Tətbiq olunan Modellər: 3V110, 3V210, 3V310

     • Söndürmə Sıfırlama Vəziyyəti: Yayın sıfırlanması P giriş portunu möhürləyir; Port A egzoz üçün Port R ilə əlaqə qurur, çıxış təzyiqi yoxdur.

     • Güclü İş Vəziyyəti: Elektromaqnit qüvvəsi keçid üçün klapan nüvəsini çəkir; P girişi hava tədarükü üçün A işləyən porta qoşulur; R egzoz portu tam bağlıdır.

  2.2 Normalda Açıq (NO) Tip

  Tətbiq olunan Modellər: 3V120, 3V220, 3V320

     • Söndürmə Sıfırlama Vəziyyəti: P girişi fasiləsiz hava təchizatı üçün A işləyən port ilə əlaqə qurur; R egzoz portu bağlıdır.

     • Güclü İş Vəziyyəti: P giriş portu möhürlənmişdir; İşçi port təzyiqi azaltmaq və egzoz üçün R portu ilə əlaqə qurur.

3. Seriyanın Təsnifatı və Spesifikasiya Parametrləri

  3.1 Birbaşa Təsirli Seriya (3V1 / 3V2) – Sıfır Təzyiq Başlatma

  Əsas Üstünlük: 0MPa sıfır təzyiq başlanğıcını, ultra sürətli cavab sürətini dəstəkləyir (＜0.05s), aşağı təzyiq və vakuum iş şəraiti üçün sabit performans.

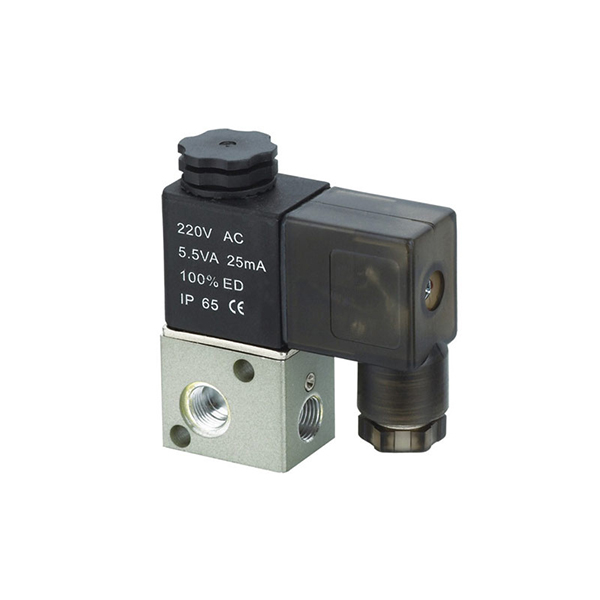

  • 3V1 Mikro Seriyası

￮ Port ölçüsü: M5, G1/8 (06)

￮ Axın sahəsi: 10,2 mm² (CV=0,6)

￮ Tipik Model: 3V1-06, 3V1-M5

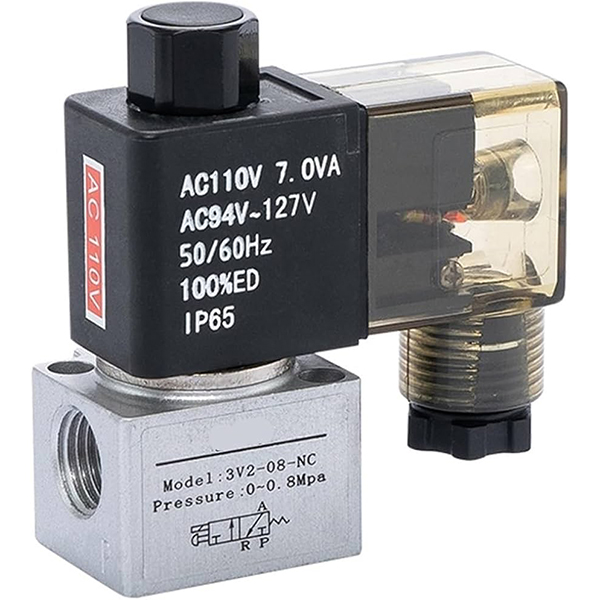

  • 3V2 Mini seriyası

￮ Port ölçüsü: G1/8 (06), G1/4 (08)

￮ Axın sahəsi: 17.0 mm² (CV=1.0)

  3.2 Pilotla idarə olunan seriyalar (3V100 / 3V200 / 3V300) – Böyük axın

  Əsas Üstünlük: Böyük axın gücü və aşağı enerji istehlakı; standart təzyiqli pnevmatik sxemlər üçün uyğun olan sabit keçid üçün minimum başlanğıc təzyiqi tələb edir.

  • 3V100 seriyası: Port ölçüsü M5, G1/8 (06)

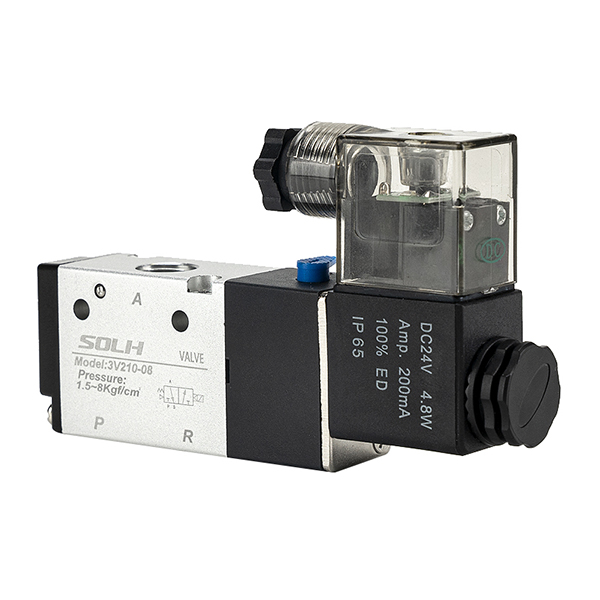

  • 3V200 Universal Seriyası

￮ Port ölçüsü: G1/4 (08)

￮ Axın sahəsi: 17.0 mm² (CV=1.0)

￮ Tipik Model: 3V210-08

  • 3V300 Böyük Axın Seriyası

￮ Port ölçüsü: G3/8 (10)

￮ Axın sahəsi: 28.0 mm² (CV=1.65)

4. Model Kodlaşdırma Qaydalarını və Sifariş Nümunələrini tamamlayın

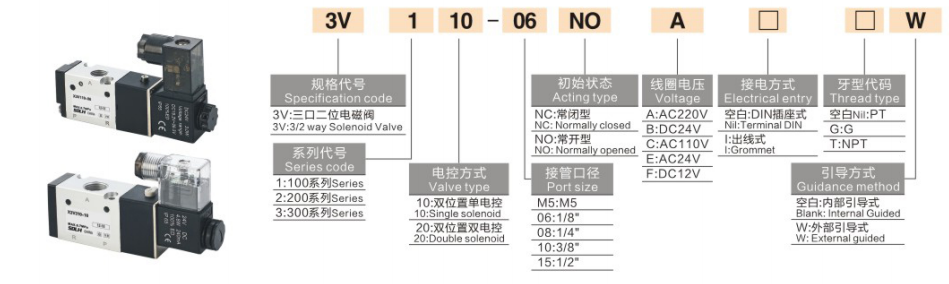

  1. Kodlaşdırma məntiqi: 3V [Serial Kodu] [Funksiya Kodu] - [Port Ölçüsü] [Gərginlik Kodu] [Naqil Kodu]

 2. Standart Sifariş Nümunələri

     • 3V210-08-B: 3/2 yol, NC növü, G1/4 port, DC24V, DIN rozetka bağlantısı

     • 3V1-06-A: 3/2 yol, NC növü, G1/8 port, AC220V

5. Əsas Texniki Parametrlər

6. Əsas Məhsul Üstünlükləri

     • Xüsusi 3/2 Yollu Dizayn: Sıxma, bağlama və sıfırlama pnevmatik icrası üçün eksklüziv yaylı geri dönən tək təsirli silindrlərlə mükəmməl uyğunlaşdırılmışdır.

     • İkili iş rejimləri: Müxtəlif proses məntiqinə uyğunlaşmaq üçün isteğe bağlı Normalda Bağlı (söndürmə sıfırlama) və Normalda Açıq (söndürmə iş) növləri.

     • İkili Sürücü Seçimləri: Birbaşa fəaliyyət növü vakuum/aşağı təzyiq ssenariləri üçün sıfır təzyiqlə işə salmağı dəstəkləyir; pilotla idarə olunan tip böyük axın və aşağı güclə sabit işləməyi həyata keçirir.

     • Kompakt və Davamlı: Mini inteqrasiya edilmiş struktur, əla sızdırmazlıq performansı, uzun xidmət müddəti və yağlanmayan dizayn.

     • Çevik Elektrik Konfiqurasiyası: Çox gərginlik spesifikasiyası (AC220V/110V/24V, DC24V/12V) və ikili naqil rejimləri qlobal uyğunluq tələblərinə cavab verir.

     • Yüksək Uyğunluq: Birbaşa dəyişdirmə və təkmilləşdirməni dəstəkləyən 3A pnevmatik idarəetmə klapanları və 3L əl çəkmə klapanları ilə eyni quraşdırma ölçüsü.

7. Tipik Tətbiq Ssenariləri

     • Tək fəaliyyətli silindrlərin avtomatik idarə edilməsi (sıxma, bağlama, yayın sıfırlama mexanizmi)

     • Vakuum generatoru və vakuum emiş nozzle sisteminin dəyişdirilməsi (birbaşa fəaliyyət növü mənfi təzyiqə nəzarəti dəstəkləyir)

     • Pnevmatik dövrəni işə salma-söndürmə nəzarəti, avadanlığın təhlükəsizlik kilidi, kiçik ötürmə mexanizminin işləməsi

     • Standart pnevmatik sistemlərdə 3A hava ilə idarə olunan klapanların və 3L əl ilə idarə olunan klapanların birbaşa dəyişdirilməsi

Bir cümlənin xülasəsi

     SOLH 3V seriyası, miniatür pnevmatik avtomatlaşdırma sistemləri üçün əsas idarəetmə komponenti kimi xidmət edən, tək fəaliyyət göstərən silindrli sürücüyə və vakuum dövrə nəzarətinə peşəkar şəkildə tətbiq olunan, NC/NO ikili rejimləri və birbaşa/pilot ikili ötürücü strukturları olan standart 3/2 istiqamətli elektromaqnit yönləndirici klapandır.
