Brend:Richge Technology tərəfindən SOLH

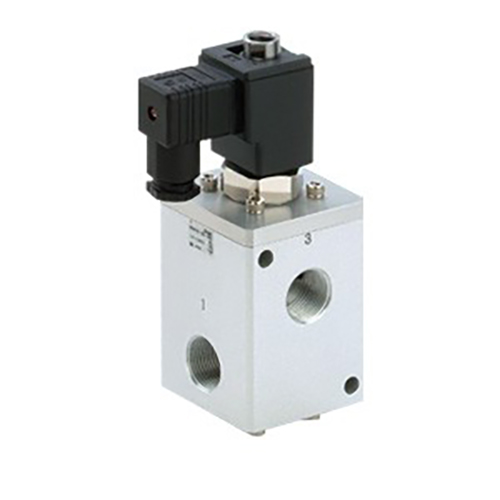

Richge Texnologiyası altında SOLH tərəfindən işlənib hazırlanmış və istehsal edilmiş VCH400 seriyası (ümumiyyətlə VCH410 adlanır) yüksək təzyiqli pilotla idarə olunan 3 portlu poppet solenoid klapandır. Orta və yüksək təzyiqli sıxılmış hava və inert qaz boru kəmərləri üçün xüsusi olaraq hazırlanmış, 5,0 MPa-a qədər maksimum nominal iş təzyiqi, əla axın gücü və sabit yüksək təzyiqli keçid performansına malikdir, yüksək təzyiqli doldurma, havalandırma və təzyiq dəyişdirici sənaye avadanlıqları üçün əsas idarəetmə komponenti kimi xidmət edir.
|
Buem |
Spesifikasiya təfərrüatları |
| Valf strukturu |
3 portlu, pilotla idarə olunan poppet tipli, poliuretan elastomer möhür |
| Tətbiq edilə bilən Orta |
Sıxılmış hava, inert qaz (korroziv qazla uyğun gəlmir) |
| Əməliyyat təzyiq diapazonu |
0,5-5,0 MPa; Maksimum müqavimət təzyiqi: 5.0 MPa |
| Axın Performansı |
G1/2 port: Effektiv bölmə sahəsi 100–110 mm², Cv 5.3–5.8G3/4 & G1 port: Effektiv bölmə sahəsi 110–120 mm², Cv 5.8–6.3 |
| Port Thread Standardı |
G1/2, G3/4, G1 (ISO 1179-1 standart paralel G ip) |
| Cavab Performansı |
Cavab sapması ≤ ±2 ms; DC bobininin bir neçə ms-də dəyişdirilməsi; AC bobinin kəsilmə gecikməsi 20-30 ms |
| Ətraf mühitin işləmə temperaturu |
5 ~ 80 ℃ |
| Qoruma dərəcəsi |
Damlamağa davamlı konstruksiya, IP65-ə bərabərdir |
| Qiymətləndirilmiş xidmət müddəti |
10 milyona qədər keçid dövrü |
| Vibrasiya və Zərbə Müqaviməti |
Vibrasiya müqaviməti: 300 m/s²; Zərbəyə davamlılıq: 100 m/s² |

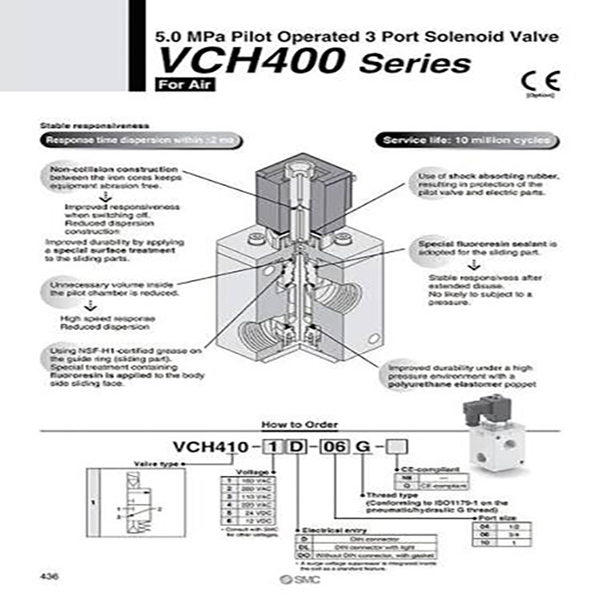

Model Kodu Misal:VCH410-06-5D
--VCH410: Seriyanın əsas kodu
--06: Port ölçüsü kodu (G3/4)
--5D: DC24V enerji təchizatı + DIN elektrik birləşdiricisi Suffiks kodları konfiqurasiyanın tam fərqləndirilməsi üçün port ölçüsünü, bobin gərginliyini və naqil terminal növlərini əhatə edir.
Funksional təsnifat
--VCH410 (Normal olaraq Qapalı NC): Çıxış portu elektrik söndükdə avtomatik olaraq ventilyasiya edilir, əsas hava tədarükünün açılması-söndürülməsi üçün idealdır.
--Selektor klapanları və doldurma və havalandırma dövrəsinə nəzarət kimi istifadə edilə bilər; arxa təzyiq və keçid təzyiq diapazonu boru kəmərlərinin layihələndirilməsindən əvvəl təsdiq edilməlidir.
- Əsas parametrlərin təsdiqlənməsinə üstünlük verin: iş təzyiqi, port ip ölçüsü, NC/NO funksiyası, bobin gərginliyi və elektrik naqilləri interfeysi.
--Yüksək təzyiqli keçid və ya ikili yüksək/aşağı təzyiqli konversiya iş şəraiti üçün, ara dövrə təzyiqini sabitləşdirmək üçün SOLH VCHR seriyalı yüksək təzyiq tənzimləyiciləri ilə uyğunlaşdırın.
--Süzülmə dəqiqliyi ≤5 μm olan təmiz quru hava təchizatı tələb olunur; yağ dumanı və hissəcikli çirklər möhürlərin aşınmasını sürətləndirəcək və xidmət müddətini kəskin şəkildə qısaldır.
--Qadağan edilmiş montaj oriyentasiyası: Armatur qurğusuna toz, su və yad hissəciklərin daxil olması və tıxanmaya səbəb olmasının qarşısını almaq üçün rulon heç vaxt aşağı baxmamalıdır.
--Standart ip sıxma anı:
*G1/2, G3/4 yivli portlar: 28–30 N·m
*G1 iplik portu: 36–38 N·m
--Möhürləmə qabiliyyətini və elektrik naqillərinin sıxlığını vaxtaşırı yoxlayın.
--Uzun müddətli statik vəziyyətin səbəb olduğu poppet makarasının yapışmasının və tıxanmasının qarşısını almaq üçün hər 30 gündə bir dəfə tam keçid dövrünü aktivləşdirin.
SOLH VCH410 yüksək təzyiqli pilot poppet 3 portlu solenoid klapan 5,0 MPa-a qədər iş təzyiqini dəstəkləyir, poliuretan elastik sızdırmazlığı, böyük axın G standart portları və 10 milyon dövrəli xidmət müddəti, orta və yüksək təzyiqli hava və inert qaz doldurma və havalandırma sənayesi idarəetmə sxemləri üçün etibarlı xüsusi keçid klapan ilə təchiz edilmişdir.
