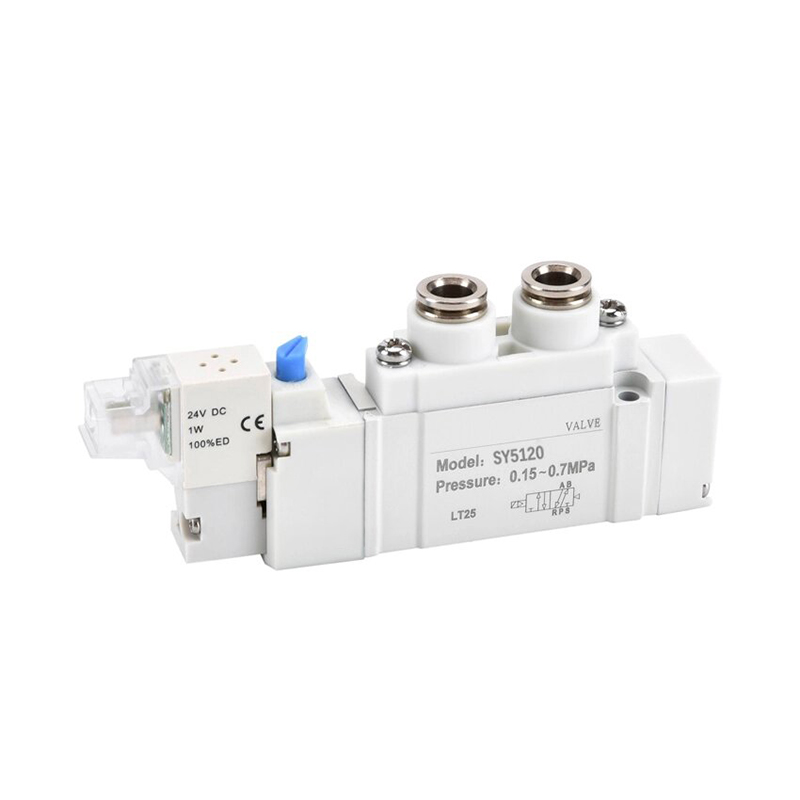

SY Seriyası Pilotla idarə olunan 5 Portlu Solenoid Valf

Brend:Richge Technology tərəfindən SOLH

Məhsulun yerləşdirilməsi

     SOLH SY seriyası, ultra kompakt gövdə, ultra aşağı enerji istehlakı və çox təkmilləşdirilmiş axın tutumu ilə təchiz edilmiş əsas pilot tərəfindən idarə olunan 5 portlu solenoid klapandır. O, orijinal SMC SY seriyası ilə tam dəyişdirilə bilən bütün avtomatlaşdırılmış istehsal avadanlıqlarında silindrlərin qarşılıqlı hərəkəti və pnevmatik dövrə keçidi üçün əsas istiqamət idarəetmə komponenti kimi xidmət edir.

Tam Seriya Ölçüsü Təsnifatı və Uyğunluq Sahəsi

Universal Əsas Texniki Spesifikasiyalar

  1. Dövrə növləri:

     -- 5/2-yollu (tək yaylı qayıdış / ikiqat bağlama bobini);

     -- 5/3 istiqamətli (3 mərkəz funksiyası: Mərkəzdən Qapalı / Mərkəzdən Çıxış / Mərkəzi Təzyiq Təchizatı)

  2. İşləmə təzyiq diapazonu

     -- Daxili pilot: 0,1 ~ 0,7 MPa

     -- Xarici pilot (vakuum uyğunluğu): -100 kPa ~ 0,7 MPa

  3. İşləmə temperaturu: -10 ~ 50 ℃ (hava mənbəyində buzlanma yoxdur)

  4. Bobin enerji istehlakı: Standart rulon 0.35W; enerjiyə qənaət edən aşağı güclü rulon yalnız 0,1W

  5. Mühafizə dərəcəsi: Plug birləşdiricisi IP65; manifold montaj bazası IP67

  6. Xidmət müddəti: 200 milyon dövrə qədər boşluq sızdırmazlığı makarası; 70 milyon dövrə qədər elastik möhür

  7. Standart Gərginlik Seçimləri: DC12V / DC24V (kütləvi əsas); AC110V / AC220V

Struktur və Əsas Performans Üstünlükləri

  1. Tez Plug-in Manifold Montaj Strukturu

     -- SS5Y seriyalı manifold bazasına birbaşa yapışdırın, sürətli montaj və sökülmə, bütün klapan adasını sökmədən asan tək klapanlı texniki xidmət.

  2. Ultra aşağı enerjiyə qənaət edən rulon

     -- İsteğe bağlı 0,1 Vt aşağı gücə malik rulon, aşağı istilik istehsalı, uzunmüddətli fasiləsiz enerjili iş şəraiti üçün mükəmməl uyğundur, zavodda sıxılmış hava və enerji xərclərini xeyli azaldır.

  3. Çox Optimallaşdırılmış Yüksək Axın Runner

     -- Daxili aerodinamik optimallaşdırılmış dizayn, axın tutumu köhnə nəsil solenoid klapanlarla müqayisədə təxminən 80% artaraq, təzyiq itkisi olmadan daha sürətli silindr uzadılması/geri çəkilmə sürətini həyata keçirdi.

  4. Quraşdırılmış Pilot Filtr Ekranı

     -- Toz və çirkləri bloklamaq üçün pilot klapan girişində inteqrasiya olunmuş kiçik filtr şəbəkəsi, makara tıxanma uğursuzluğunu effektiv şəkildə azaldır və xidmət müddətini uzadır.

  5. Çox İstiqamətli Çevik Port Layout

     -- Hava limanları yan/yuxarı/aşağı üç istiqamətdə mövcuddur, kompakt avadanlıq çərçivələrində mexaniki müdaxilənin qarşısını almaq üçün boru marşrutunu sərbəst şəkildə tənzimləyin.

  6. Modul Valve Adası İnteqrasiyası

     -- SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 seriyalı çoxstansiyalı manifold bazaları ilə mükəmməl uyğunlaşır, mərkəzləşdirilmiş vahid hava təchizatı və buraxılışını, səliqəli naqil sxemini həyata keçirin və şkafın quraşdırılması sahəsinə qənaət edin.

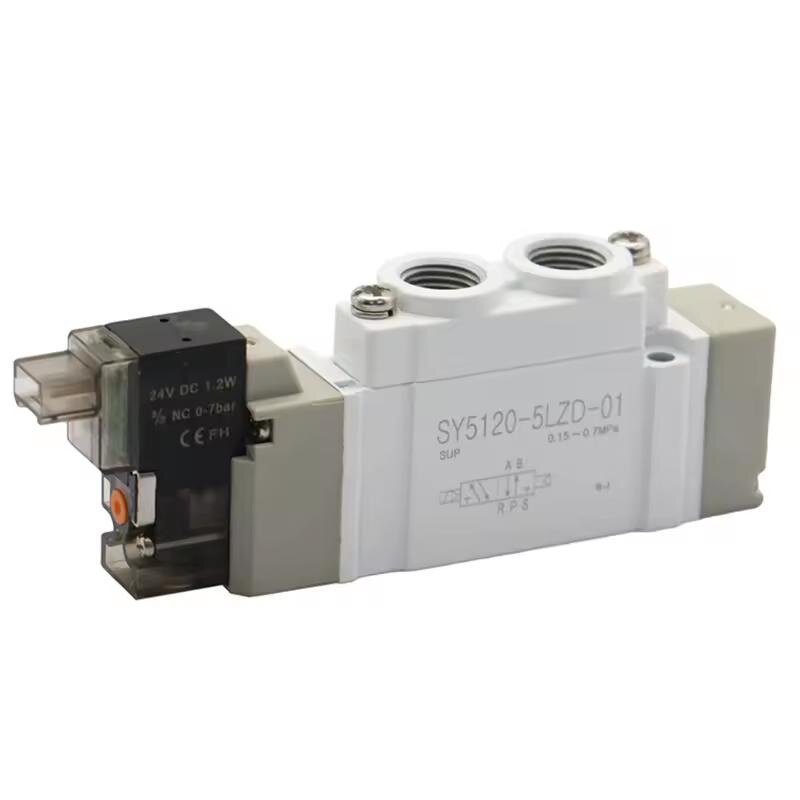

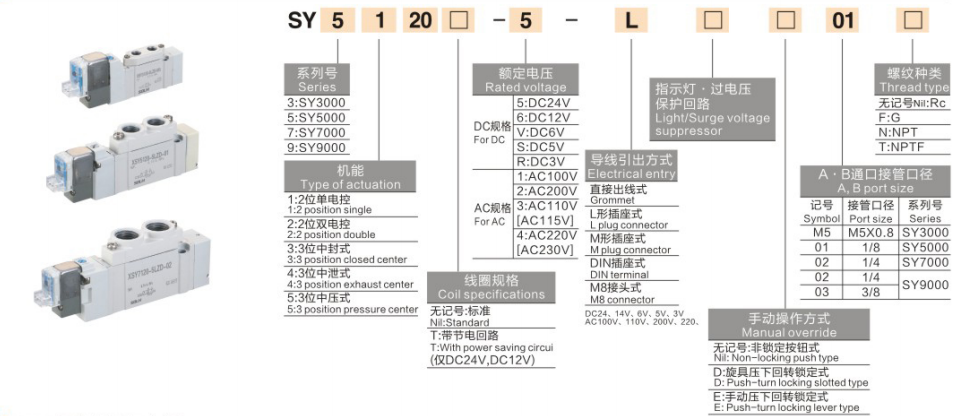

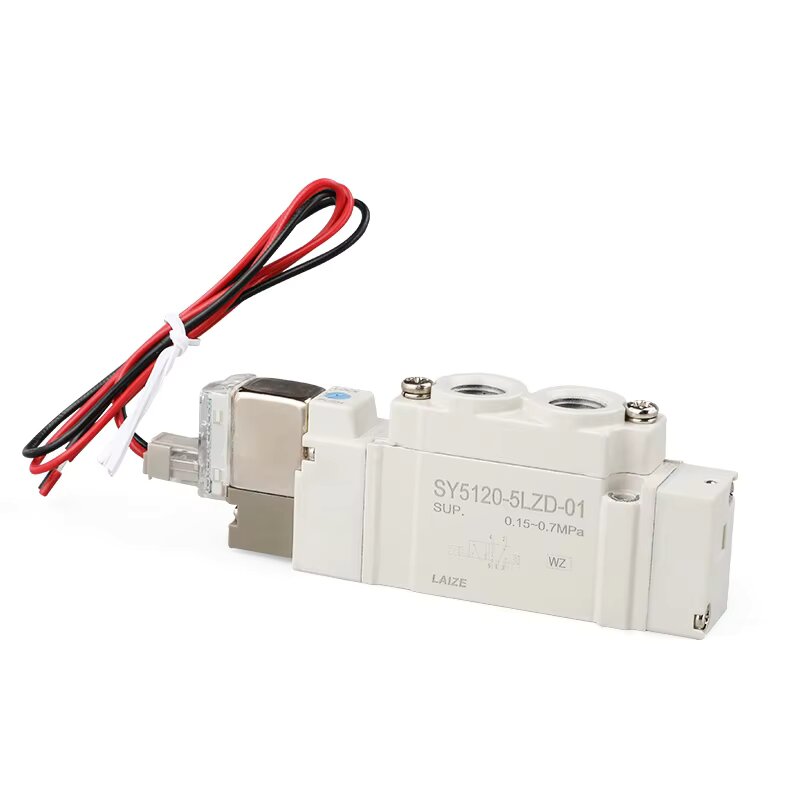

Tam Model Kodlaşdırma Qaydası (Məsələn: SY5120-5LZD-01)

  1. SY: Pilotla idarə olunan 5 portlu solenoid klapanın seriya kodu

  2. 5: Ölçü seriya nömrəsi (5 = SY5000 orta seriyası)

  3. 1: Dövrə funksiyasının kodu

     1 = 5/2 tək rulon yayı qaytarılması;

     2 = 5/2 ikiqat qapanma bobini;

     3 = 5/3 üç mövqeli klapan

  4. 2: Daxili struktur baza kodu

  5. 0: Standart əsas montaj növü

  6. 5: Bobin gərginliyi kodu (5 = DC24V, əsas)

  7. LZ: Soket və qoruma konfiqurasiyası

     L = L formalı priz; Z = quraşdırılmış LED göstərici + həddindən artıq gərginlikdən qorunma sxemi

  8. D: Əllə dəyişdirmə kodu (tək-fırlanan kilidləmə tornavida ilə işləmə)

  9. 01: Port ip ölçüsü (01 = Rc1/8")

Tipik Sənaye Tətbiqi Ssenariləri

     -- Avtomatlaşdırılmış montaj istehsal xətləri, yarımkeçiricilərin dəqiq avadanlıqları, qablaşdırma maşınları

     -- Avtomobil ştamplama və qaynaq istehsal xətləri, tibbi sınaq alətləri

     -- Pnevmatik robot tutucular, xətti sürüşmə silindrlər, fırlanan indeksləşdirici ötürücülər

     -- Silindr irəli/geri keçid keçidi, pnevmatik dövrəni açıb-söndürmə və sürət tənzimləmə nəzarəti

Bir Cümlə

     XülasəSOLH SY seriyalı pilotla idarə olunan 5 portlu solenoid klapan 0,1 Vt enerjiyə qənaət edən rulon, IP65/IP67 toza və suya davamlı, köhnə modellərə nisbətən 80% daha yüksək axın və universal klapan uyğunluğu üçün plug-in yönlü idarəetmə5Y ilə SY3000/SY5000/SY7000/SY9000 tam ölçülü diapazonu əhatə edir. elektronika, avtomobil, qablaşdırma və tibbi avadanlıqlarda silindrlərin avtomatlaşdırılması.
