Pnevmatik komponentlər seriyası

SOLH IS3000 porşen tipli mexaniki pnevmatik təzyiq açarı ekvivalent SMC modelləri ilə tamamilə dəyişdirilə bilər. Hava təzyiqi tənzimlənən təzyiq diapazonu 0,1~0,7MPa, histerezis ≤0,05MPa və təkrarlanma qabiliyyəti ±0,05MPa olan 1NO+1NC mikro kontakt açarını işə salmaq üçün quraşdırılmış pistonu itələyir. Döküm alüminium korpus IP40 toz keçirməz dərəcəsinə çatır, yuxarı tənzimləmə düyməsi və enerji təchizatı olmadan oflayn təzyiq təyin etmək üçün pilləli pəncərə ilə təchiz edilmişdir. Standart port Rc1/4, isteğe bağlı NPT1/4 yiv, IS3100 conta montaj versiyası və PLC üçün ayrılmış IS3010 mikro yük variantı, həmçinin göstərici işığı isteğe bağlı model. Onun möhkəm porşenli mexaniki strukturu əla zərbə və vibrasiya müqavimətini təmin edir, vibrasiyalı qidalandırıcılarda, döyən çəkiclərdə və ştamplama maşınlarında siqnal sürüşməsi və ya rəqəmsal elektron açarlar üçün ümumi olan yanlış tetikleme olmadan sabitdir. Maksimum kontakt yükü 1A miniatür solenoid klapanların birbaşa idarə edilməsinə və ya əsas hava mənbəyinin aşağı təzyiqdən qorunması, silindrlərin sıxışdırılması vəziyyətinin təsdiqi və vibrasiya avadanlığı üçün pnevmatik təhlükəsizlik bloku üçün geniş tətbiq olunan PLC rəqəmsal girişlərinə qoşulmağa imkan verir. O, IS10 reed açarlarından daha yüksək elektrik yükləmə qabiliyyətini və ISE30A rəqəmsal təzyiq açarlarından daha yaxşı qiymət performansını və vibrasiya sabitliyini təmin edir.

SOLH IS10 təmassız qamış borulu pnevmatik təzyiq açarı uyğun SMC hava xidməti qurğusu aksesuarları ilə tamamilə dəyişdirilə bilər. O, IS3000 porşenli mikro kontakt açarlarından daha uzun xidmət müddəti ilə, sıfır mexaniki təmasda aşınma və elektrik qığılcımları olmayan qamış boruyu maqnitlə işə salmaq üçün maqnitlə təchiz olunmuş pistonu idarə edən hava təzyiqi vasitəsilə işləyir. Tənzimlənən təzyiq diapazonu 0,1 ~ 0,6 MPa əhatə edir və histerezis 0,08 MPa altında idarə olunur. Yan graduslu baxış pəncərəsi elektrik təchizatı olmadan bir tornavida ilə oflayn təzyiq kalibrlənməsinə imkan verir. İki montaj növü mövcuddur: R1/8 daxili yivli IS10-01S və kabinet yerini qənaət etmək üçün birbaşa AC FRL manifoldlarına bərkidilən klipsli IS10M. AC/DC 100V üçün nominal kontakt yükü 1A-a çatır, miniatür solenoid klapanları birbaşa idarə edə və ya PLC rəqəmsal girişlərinə qoşula bilir. Miniatür və yüngül, o, əsas hava aşağı təzyiq siqnalı, silindrin tam vuruşunun təsdiqi və vibrator pnevmatik sxemlərinin təhlükəsizlik bloklaması üçün qiymət standartı təzyiq monitoru kimi xidmət edir.

SOLH PB1011A miniatür diafraqma nasosu ekvivalent SMC PB1011 modelləri ilə tamamilə dəyişdirilə bilər. İnteqrasiya edilmiş DC24V 3 portlu solenoid klapan birbaşa elektrik idarəetməsini təmin edir, PB1013A hava pilot variantı isə xarici avadanlıqların bloklanması üçün nəzərdə tutulub. Milsiz möhür konstruksiyası orta sızıntıları tamamilə aradan qaldırır. Nəmlənmiş komponentlər isteğe bağlı PP polipropilen və ya SUS316 paslanmayan poladdır, zəif turşu, qələvi və üzvi həlledicilərə qarşı əla müqavimət üçün kompozit PTFE diafraqmaları və FKM möhürləri ilə birləşdirilmişdir. O, 8 ilə 2000 mL/dəq arasında tənzimlənən axını təmin edir, maksimum 2,5 m quru emiş qaldırıcısı ilə 100 mPa·s-ə qədər maye özlülüyünü idarə edir, 64 dB(A) səs-küydən aşağı işləyir və 30 milyon dövrəli diafraqmanın xidmət müddətinə nail olur. Maye portları isteğe bağlı NPT1/8 ilə standart Rc1/8 ipi qəbul edir; hava təchizatı və egzoz portları M5 miniatür iplərdən istifadə edir. Quraşdırma hava kilidinin qarşısını almaq üçün maye çıxışının yuxarıya baxmasını tələb edir. Yarımkeçirici və PV xətlərində mikrokimyəvi mayenin ötürülməsi, tibbi biokimyəvi reagentlərin qidalanması, çap mürəkkəbi və yapışqan təchizatı və ətraf mühitin suyunu təmizləyən avadanlıq üçün dəqiq kimyəvi dozaj üçün geniş istifadə olunur.

SOLH VR3200/VR3201 enerjisiz mexaniki pnevmatik-elektrik rölesi uyğun SMC modelləri ilə tamamilə dəyişdirilə bilər. O, hava təzyiqi siqnallarını 0,1 ilə 1,0 MPa arasında dəyişən tənzimlənən tətik təzyiqi və yüksək yüklü quraşdırılmış mikro açarla PLC blokirovkası, təzyiq monitorinqi və nasazlıq siqnalı üçün xarici enerji təchizatı olmadan 1NO+1NC quru kontakt siqnallarına çevirir. Üç variant mövcuddur: quru tozsuz idarəetmə şkafları üçün açıq çərçivəli VR3200; nəmli və tozlu dəzgahlar və istehsal xətləri üçün tam möhürlənmiş IP44 damcıya davamlı VR3201; Güclü EMC müdaxiləsi və ixrac maşınları üçün xüsusi torpaqlama terminalı ilə CE sertifikatlı VR3202. Standart Rc1/8 hava girişi, mis klapan gövdəsi, POM pistonu, paslanmayan poladdan qaytarma yayı və NBR möhürü ilə təchiz edilmiş, silindr sıxma təzyiqinin təsdiqi, vakuum çubuqunun mənfi təzyiqi ilə bağlı rəy, əsas hava mənbəyinin aşağı təzyiq xəbərdarlığı və elektron sensorlar olmadan partlayışa meyilli sexlərdə siqnalın çevrilməsi üçün geniş istifadə olunur.

SOLH AN seriyalı pnevmatik egzoz səsboğucusu ekvivalent SMC səsboğucuları ilə tam dəyişdirilə bilər, M5 mikro sapdan Rc2" böyük çuxura qədər tam ölçü diapazonunu əhatə edir, alov gecikdirən sinterlənmiş qatran və yüksək temperaturda sinterlənmiş mis metal versiyalarında mövcuddur. 25 ~ 35 dB effektli quruluşa nail olur. solenoid klapanlardan və silindrlərdən yüksək sürətli egzoz təsirinin səsini yatırır, yağ dumanının sıçramasını maneə törədir və ötürücüləri yavaşlatmadan aşağı işlənmiş geri təzyiqi saxlayır. Tam sıra, hava axını tutumuna görə mikro, orta və sənaye böyük dəlikli modellərə təsnif edilən solenoid klapanlara, silindrlərə və mərkəzləşdirilmiş egzoz başlıqlarına uyğundur, metrik, Rc, NPT və təkanlı birləşmə seçimləri ilə tıxanmış səsboğucu özəkləri əks hava üfürüməklə təmizlənə bilər və bütün pne üçün əsas səs-küyün azaldılması üçün ekoloji aksesuarlar kimi xidmət edir.

SOLH G seriyalı pnevmatik təzyiqölçənlər sıxılmış havanın ölçülməsinə həsr olunub, panelin yerləşdirilməsi üçün arxa yivli G tipinə və daxili boru montajı üçün yan yivli GA tipinə bölünür. Dial ölçüləri φ15-dən φ63-ə qədər 0,2~1,5MPa ölçü aralığı ilə dəyişir. Standart dəqiqlik ±3% FS-dir, mini G15 və G27 isə ±5% FS-ə çatır. Qırmızı-yaşıl həddi halqalarla təchiz edilmiş L variantları intuitiv vizual təzyiq vəziyyətinin identifikasiyasına imkan verir; böyük siferblat G53-L və G63-L uzaq məsafələrdən aydın oxunuşlara zəmanət verir. Bağlantı iplərinə M5, R1/16, R1/8 və R1/4 daxildir. Standart pirinç fitinqlər verilir və missiz yağsız təmiz versiyalar yarımkeçirici yüksək təmizlikli qaz dövrələri üçün isteğe bağlıdır. Ölçmə sink ərintisi / nikel örtüklü alüminium korpus və zərbəyə davamlı polikarbonat pəncərəni qəbul edir. Real vaxt rejimində hava təzyiqinin monitorinqi üçün elektromaqnit klapanlar, tənzimləyicilər və avtomatlaşdırma avadanlığı ilə geniş şəkildə uyğunlaşdırılıb, bütün ölçülər idxal olunan ekvivalent təzyiqölçənlərlə tam dəyişdirilə bilər.

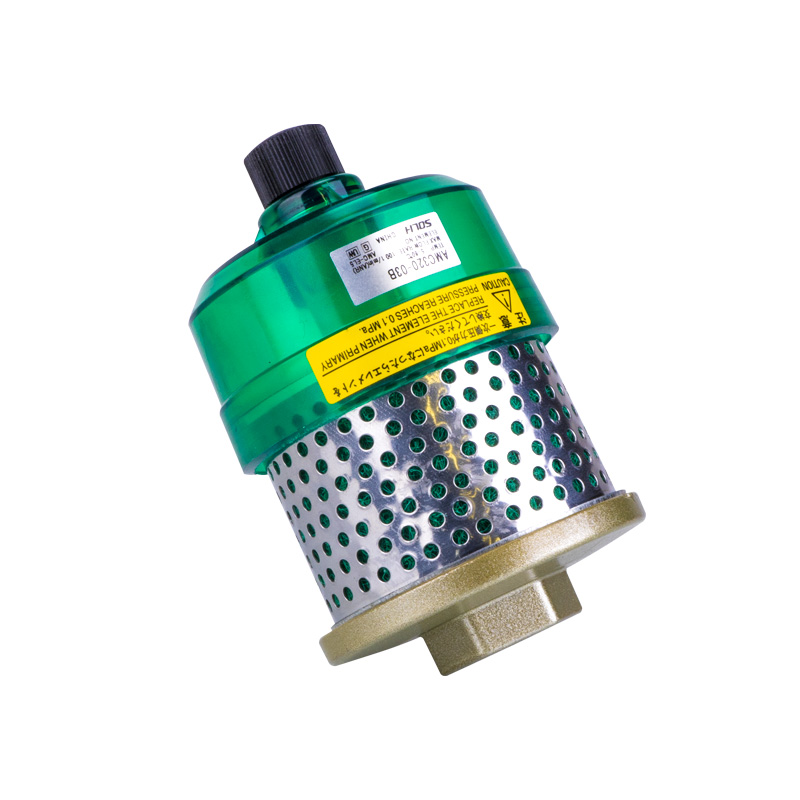

SOLH AMC seriyalı egzoz təmizləyicisi, SMC AMC-yə alternativ olaraq hazırlanmış, yağ dumanının ayrılması və səsboğucu funksiyasını birləşdirən 2-in-1 vahiddir. O, səs-küyü 30-35 dB azaldarkən silindrdən və solenoid klapandan çıxan incə yağ dumanını və tozunu tutur. Mərkəzdənqaçma ilə qabaqcadan ayırma, dəyişdirilə bilən şüşə lif + aktivləşdirilmiş karbon elementi və quraşdırılmış yağ qabı ilə emalatxanaları yağsız təmiz saxlayır. Kronşteyn və drenaj boruları versiyaları ilə R, NPT və G saplarında mövcuddur.

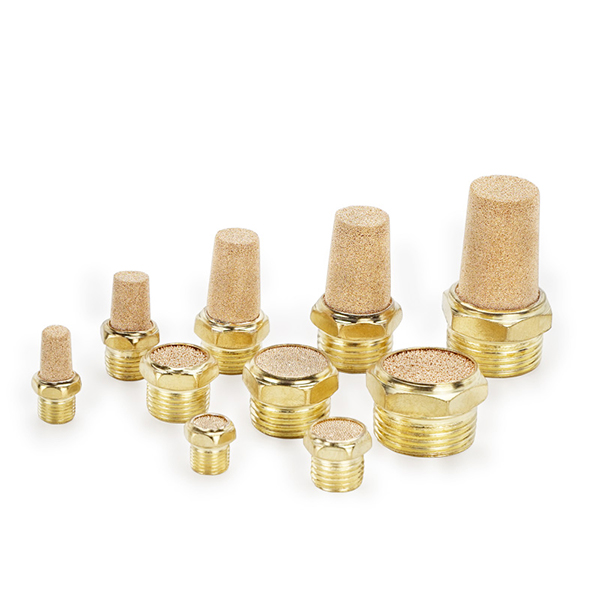

SOLH pnevmatik səsboğucu ailəsi beş seriyanı əhatə edir: BSL standart sinterlənmiş bürünc səsboğucu, BSLM miniatür metal səsboğucu, tənzimlənən egzoz qazı ilə BESL birləşdirilmiş səsboğucu və qida, tibbi və elektronika mühitləri üçün missiz tamamilə plastik PAL / PALM növləri. M5-dən PT1/2"-ə qədər yiv seçimləri var. Pirinç, alüminium və tam plastik korpuslar müxtəlif davamlılıq, yer və təmizlik tələblərinə cavab verir, təmiz və səssiz avtomatlaşdırma sexləri üçün solenoid klapan və silindr portlarında işlənmiş səs-küyü azaldır.

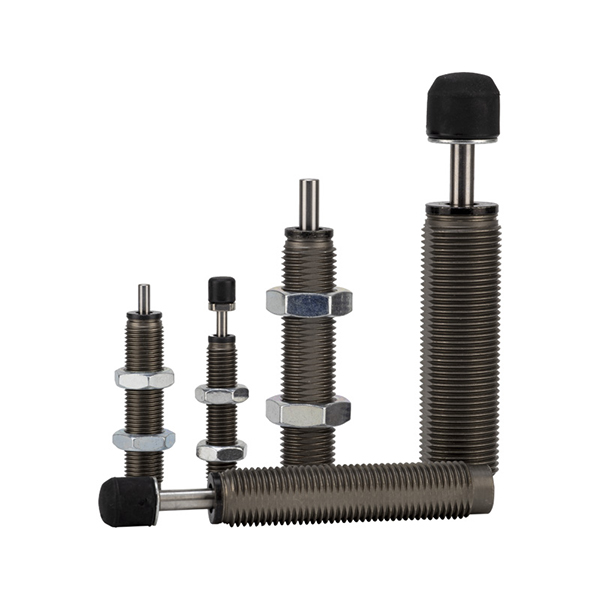

SOLH RB seriyası SMC standartına uyğun olaraq sabit ağızlı hidravlik amortizatorlardır, idxal amortizatorları üçün açılan dəyişdirmələrdir. Daxili çoxmərhələli tənzimləmə, 0,05-5 m/s təsir sürətini dəstəkləyərək, heç bir sahə tənzimlənməsi olmadan zərbə enerjisini istiliyə çevirir. Dörd alt seriya 0,5–147J enerji və M6–M27 ipləri üzrə ümumi (RB), soyuducuya davamlı (RBL), qısa gövdəli (RBQ) və tozla örtülmüş (RBC) tətbiqləri əhatə edir. Avtomatlaşdırma avadanlıqlarında silindrlərin, xətti sürüşmələrin və fırlanan ötürücülərin vuruşun sonunda tamponlanması üçün ideal olan ±5° yanlış hizalanma tolerantlığı ilə vintlə quraşdırılmışdır.
