Brend: SOLH by Richge Technology

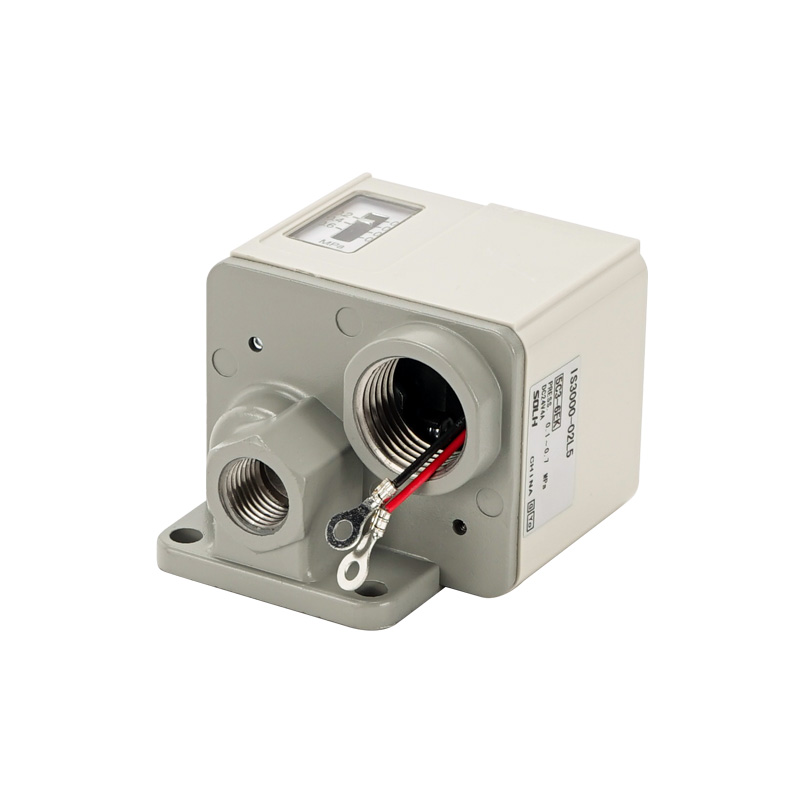

SOLH IS3000 seriyası klassik porşenlə idarə olunan mexaniki mikro təzyiq açarıdır. O, yay pistonuna təsir edən hava təzyiqi vasitəsilə daxili mikro kontakt açarını itələyir və möhkəm birbaşa elektrik çıxışı verir. Əsasən hava dövrəsinin yuxarı/aşağı təzyiq mühafizəsi və avtomatik tətik nəzarəti, IS10 reed keçid seriyası ilə eyni dərəcəli və uyğun dəyişdirmə üçün istifadə olunur. Elektron rəqəmsal açarların qeyri-sabit olduğu ağır vibrasiya mühitləri üçün mükəmməldir.
1. İş prinsipi
-- Sıxılmış hava yay yüklü pistonu itələyir; hava təzyiqi əvvəlcədən təyin edilmiş həddə çatdıqda, piston kontakt dövrəsini açmaq və ya bağlamaq üçün daxili mikro açarı mexaniki olaraq işə salır. Təzyiq histerezis dəyərindən aşağı düşdükdə, yay pistonu sıfırlayır və orijinal keçid vəziyyətini bərpa edir.
2. Əsas Struktur Komponentlər
-- Üst təzyiq tənzimləmə düyməsi: Tətik təzyiqinin enerji təchizatı olmadan birbaşa fırlanan tənzimlənməsi
-- Quraşdırılmış 1ab mikro açar: Universal AC/DC yükü, birbaşa PLC giriş terminallarını birləşdirin və ya kiçik solenoid klapanları idarə edin
-- Təzyiq səviyyəsinə baxış pəncərəsi: Real vaxt rejimində əvvəlcədən təyin edilmiş təzyiqin oxunması üçün görünən MPa şkalası
-- Döküm alüminium korpus: IP40 tozdan qorunma, ümumi fabrik atelye mühitləri üçün uyğundur
|
Parametr elementi |
Standart Spesifikasiya |
| Tətbiq edilə bilən Orta |
Quru hava, azot və digər aşındırıcı olmayan inert qaz |
| Maksimum İşləmə Təzyiq |
1,0 MPa |
| Tənzimlənən təzyiq diapazonu |
0,1 ~ 0,7 MPa (standart pnevmatik sistemlərin tam əhatə dairəsi) |
| Histerezis (ölü bant) |
≤ 0,05 MPa |
| Təkrarlanabilirlik Dəqiqliyi |
±0,05 MPa |
| Əlaqə Konfiqurasiyası |
1ab tək dirəkli ikiqat atış (NO / NC dəyişdirilə bilən naqil) |
| Kontaktın yük reytinqi |
Standart tip: AC/DC 100V 1AMmikro yük növü (IS3010): DC 5V 1mA (PLC və miniatür relelər üçün optimallaşdırılmışdır) |
| Port İpinin Ölçüsü |
Rc1/4 (IS3000-02); NPT1/4 (IS3000-N02) |
| İşləmə temperaturu |
-5 ~ 60 ℃ (hava borularında buz əmələ gəlməsi yoxdur) |
| Mühafizə sinfi |
IP40 toza davamlı |
| Xidmət müddəti |
10 milyona qədər mexaniki keçid dövrü |
1. Model Nümunəsi: IS3000-02-P
-- IS3000: Əsas standart yivli gövdə seriyası
-- 02: Port ip kodu = Rc1/4; şəkilçi N02 = NPT1/4 Amerika sapı
-- P: Daxili neon göstərici işığı (boş = işıqsız standart model)
2. Törəmə Xüsusi Modellər
-- IS3100: İnteqrasiya edilmiş manifoldun quraşdırılması üçün modul hava xidməti bölmələri (AFC/AC seriyası) ilə uyğunlaşdırılmış conta səthi montaj variantı
-- IS3010: PLC kontrollerlərinin kiçik DC siqnal girişi üçün optimallaşdırılmış mikro aşağı yüklü xüsusi model
1. Zərbə və Vibrasiyaya Dayanıqlı Ağır Mexanik Dizayn
-- Möhkəm porşen + mikro kontakt konstruksiyası, vibratorların, döyən çəkiclərin və ştamplama avadanlığının davamlı vibrasiyası altında sabit performans, heç bir siqnal sürüşməsi və ya yanlış tetikleme.
2. Gücsüz Sadə Yerdə Kalibrləmə
-- Üst fırlanan tənzimləmə düyməsi + görünən pilləli pəncərə; təzyiq həddi idarəetmə şkafına enerji vermədən oflayn rejimdə təyin edilə bilər.
3. Geniş AC/DC Yük Uyğunluğu
-- Yüksək 1A kontakt yükləmə qabiliyyəti aralıq rele olmadan kiçik solenoid klapanları birbaşa idarə etməyə və ya rəqəmsal PLC giriş nöqtələrinə birbaşa qoşulmağa imkan verir.
4. Ultra Aşağı Histerezis
-- Maks ölü diapazon ≤0.05MPa, aşağı axın avadanlığının tez-tez tez açılıb-söndürülməsinin qarşısını almaq üçün ardıcıl tətik və sıfırlama təzyiqi.
1. Əsas Hava Mənbəsinin Aşağı Təzyiqdən Mühafizəsi
-- Hava filtri tənzimləyicisinin sürtkü qurğularının aşağı axınında quraşdırılmışdır; K/GT vibratorlarını, BVP/SK döyən çəkicləri və pnevmatik ötürücüləri qeyri-kafi itələmə zədələrindən qorumaq üçün tədarük təzyiqi 0,4MPa-dan aşağı düşərsə həyəcan siqnalını işə salır.
2. Silindr vuruşunun vəziyyətinin təsdiqi
-- Silindr tam uzandıqdan sonra, növbəti istehsal prosesi addımının kilidlənməsi üçün keçid siqnalını göndərmək üçün kameranın təzyiqi əvvəlcədən təyin edilmiş dəyərə yüksəlir.
3. Vibrator Circuit Safety Interlock
-- İşləyən hava təzyiqinə nəzarət edir; təzyiq altında işləmə nəticəsində yaranan vibratorun yanmasının qarşısını almaq üçün təzyiq həddən aşağı düşdükdə XQ sürətli işlənmiş klapanların enerjisini kəsir.
|
Müqayisə maddəsi |
IS3000 Mexanik Mikro Açar |
IS10 Kontaktsız Reed açarı |
ISE30A elektron rəqəmsal açar |
| Tətik mexanizmi |
Pistonun mexaniki mikro kontaktın işə salınması |
Maqnit qamış borusu təmassız sensor |
Yüksək dəqiqlikli elektron təzyiq sensoru |
| Elektrik yük tutumu |
Güclü (1A @100V AC/DC, birbaşa klapan sürücüsü) |
Orta (0,5A @100V) |
Zəif (yalnız aşağı səviyyəli PLC siqnal çıxışı) |
| Təzyiq Tənzimləmə Metodu |
Üst fırlanan düymə + miqyaslı pəncərə (güc tələb olunmur) |
Yan tənzimləmə vidası + kiçik ölçülü pəncərə |
Çox düyməli rəqəmsal menyu parametrlərinin qurulması |
| Ölçmə Dəqiqliyi |
±0,05 MPa |
±0,05 MPa |
±0,2% FS ultra yüksək dəqiqlik |
| Optimal iş şəraiti |
Güclü vibrasiya, aktuatorların birbaşa idarə edilməsi |
Ümumi aşağı vibrasiyalı kütləvi montaj xətləri |
Dəqiq təzyiq monitorinqi, qapalı dövrəli PLC nəzarəti |
SOLH IS3000 seriyalı pistonlu mexaniki pnevmatik təzyiq açarı aşağı histerezis, ağır vibrasiya müqaviməti və yüksək kontakt yükləmə qabiliyyətinə malikdir, yivli/conta montajı və mikro yüklü PLC variantları mövcuddur, hava dövrəsinin təzyiqinin təhlükəsizliyinin qorunması və vibratorlarda, silindr sıxma stansiyalarında və ümumi avtomatlaşdırma avadanlığında avtomatik proses tətik siqnalları üçün geniş istifadə olunur.
