IS10 Series Reed Boru Mexanik Təzyiq Keçici

Brend: SOLH by Richge Technology

Məhsulun yerləşdirilməsi

     SOLH IS10 seriyası təmassız qamış boru (quru qamış) mexaniki təzyiq açarıdır, standart pnevmatik sxemlər üçün əsas təzyiq monitorinq komponentidir. Sadə kompakt quruluşa və ultra etibarlı uzun dövrə performansına malik olan o, real vaxt rejimində hava təzyiqinin aşkarlanması və bloklama siqnalının çıxışı üçün üç ədəd FRL hava filtri tənzimləyicisi sürtkü yağlayıcısı ilə geniş şəkildə uyğunlaşdırılıb.

İş prinsipi və daxili əsas struktur

  1. İş prinsipi

     -- Sıxılmış hava pistonu yayın gərginliyinə qarşı itələyir, porşendə quraşdırılmış maqnit maqnit tətiyi və dövrə keçiriciliyini tamamlamaq üçün qamış boruya yaxın hərəkət edir. Hava təzyiqi sıfırlama eşikindən aşağı düşdükdə, yay pistonu geri itələyir, maqnit qamış borudan uzaqlaşır və dövrə kəsilir.

  2. Əsas struktur hissələri

     -- Daimi maqnitlə birləşdirilmiş piston: Hava təzyiqinin yerdəyişməsini hiss edir

     -- Qamış borusu (quru qamış açarı): Təmassız maqnit hərəkəti, sıfır mexaniki kontakt aşınması

     -- Təzyiq tənzimləmə vidası: Tornavida ilə əl ilə təyin edilmiş tətik həddi

     -- Mexanik səviyyəli baxış pəncərəsi: MPa vahidində əvvəlcədən təyin edilmiş təzyiq dəyərinin birbaşa oxunması

Standart Əsas Texniki Spesifikasiya Cədvəli

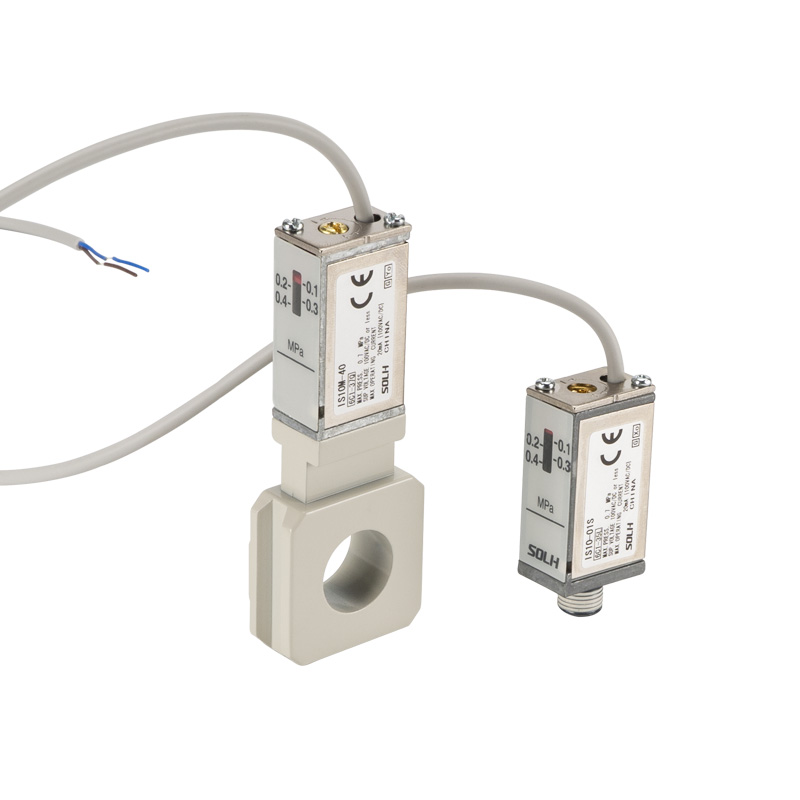

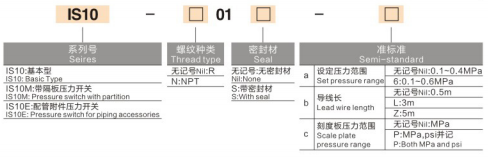

Tam Seriya Modeli və İki Montaj Üslubu

Müxtəlif layout tələbləri üçün iki əsas quraşdırma strukturu:

  1. Xətti Mövzu Montaj Növü (IS10-01S)

     -- R1/8 yivli port vasitəsilə birbaşa vida quraşdırılması, tək silindrli, elektromaqnit klapan çıxışı və mini fərdi hava xidməti qurğuları ilə uyğun gəlir.

  2. Manifold Baza Montaj Tipi (IS10M / IS10E)

     -- Yan tərəfdə kvadrat sıxma bazası ilə təchiz edilmiş IS10M, əlavə adapter armaturları olmadan birbaşa SMC standart AC modul FRL üç aqreqatına kəsilə bilər və kabinetin daxili quraşdırma sahəsinə qənaət edir.

Əsas Məhsulun Rəqabət Üstünlükləri

  1. Sıfır mexaniki kontakt aşınması

     -- Təmassız maqnit qamış tetiklemesi, təmas nöqtəsində elektrik qığılcımı yoxdur; IS3000 kimi ənənəvi mexaniki mikro kontakt təzyiq açarlarından 5~10 dəfə uzun xidmət müddəti.

  2. Intuitiv oflayn təzyiq kalibrlənməsi

     -- Yan tərəfdə quraşdırılmış MPa miqyaslı pəncərə, tornavida ilə tənzimləmə vintini; təzyiq həddi saytda enerji təchizatı olmadan təyin edilə bilər.

  3. Universal AC və DC yük uyğunluğu

     -- 100V-dən aşağı olan bütün AC/DC gərginliyini dəstəkləyir, miniatür solenoid klapanları birbaşa idarə edə və ya PLC-nin rəqəmsal giriş terminallarını aralıq rele olmadan birləşdirə bilər.

  4. Miniatür yüngül yığcam dizayn

     -- Köhnə nəsil IS1000 seriyasından 16% daha yüngül və 11% daha kiçik həcm, yüksək inteqrasiya olunmuş dar avtomatlaşdırılmış avadanlıq sxeminə mükəmməl uyğun gəlir.

Tipik Sənaye Tətbiq Ssenarilərinə Uyğunluq

  1. Əsas hava mənbəyi aşağı təzyiq monitorinqi və həyəcan siqnalı

     -- FRL üç aqreqatının çıxışında quraşdırılmışdır; pnevmatik vibratorları və döymə çəkiclərini qeyri-kafi itələmə zədələrindən qorumaq üçün tədarük təzyiqi 0,4MPa-dan aşağı düşdükdə bloklama həyəcan siqnalı göndərir.

  2. Silindr tam vuruş mövqeyinin təsdiqi

     -- Silindr tam uzandıqda, kameranın təzyiqi növbəti istehsal stansiyasının hərəkətinin ardıcıl bloklanması üçün çıxış tətik siqnalı üçün əvvəlcədən təyin edilmiş dəyərə yüksəlir.

  3. Vibrator dövrəsinin təhlükəsizlik mühafizəsi

     -- Real vaxt rejimində iş havasının təzyiqinə nəzarət etmək; təzyiq həddən aşağı olduqda sürətli egzoz klapanının enerji təchizatını kəsin, zəif vibrasiya qüvvəsi səbəbindən vibratorun yanmasından qaçın.

Bir cümlənin xülasəsi

     SOLH IS10 seriyalı təmassız qamış boru təzyiq açarı 0,1~0,6MPa tənzimlənən diapazon, 5 milyon uzun dövrə xidmət müddəti və oflayn təzyiq kalibrlənməsi, silindr, vibrator və ümumi avtomatlaşdırma pnevmatik dövrələri üçün ideal aşağı qiymətli kompakt hava təzyiqinin monitorinqi sensoru ilə inline yivli montaj və FRL manifold klipsli variantları təklif edir.
