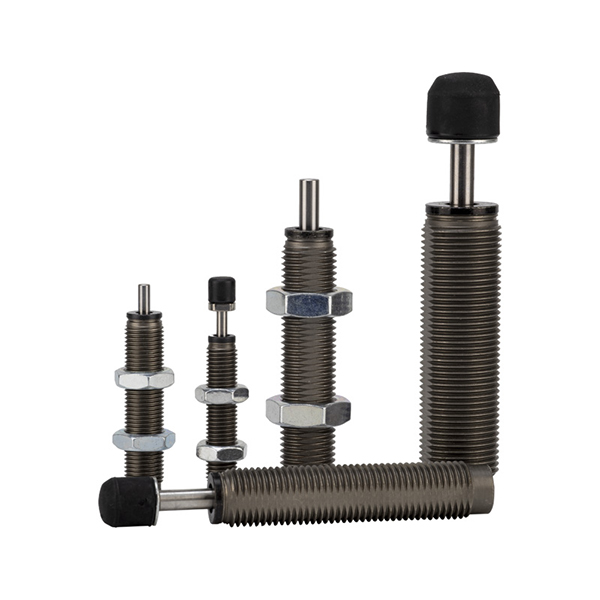

RB RBQ Seriyası Tənzimlənməyən Hidravlik Amortizator

SOLH RB Seriyası Tənzimlənməyən Hidravlik Amortizator | SMC Standart Dəyişdirmə Damperi

Brend: SOLH by Richge Technology | SMC RB Ekvivalent Sabit Orifisli Hidravlik Amortizator

1. Məhsula Baxış

  SOLH RB seriyasıdırtənzimlənməyən hidravlik amortizatorlar following SMC standard. Daxili məsaməli tənzimləmə strukturu vasitəsilə təsir kinetik enerjisini istilik enerjisinə çevirir. Tənzimləmə tələb olunmur, birbaşa quraşdırmaya hazırdır. Vuruşun sonunda tamponlama, səs-küyün azaldılması və hava silindrlərinin, xətti sürüşmələrin və fırlanan mexanizmlərin toqquşmasının qarşısını almaq üçün geniş istifadə olunur.

2. Əsas Xüsusiyyətlər

     • Tənzimləmə tələb olunmur: Quraşdırılmış çox mərhələli tənzimləmə, birdəfəlik quraşdırmadan sonra aşağı sürətli yüngül yükdən yüksək sürətli ağır yükə qədər sabit performans.

     • Kompakt dizayn: Yivli montajlı qısa gövdə. Dönər ötürücülərdən yelləncək enerjisini udmaq qabiliyyətinə malik olan ±5°-ə qədər montaj səhvinə icazə verin.

     • Sərt korpus: Əlavə sərt məhdudiyyət olmadan mexaniki dayanma funksiyasını yerinə yetirə bilər. Quraşdırılmış geri dönmə yayı.

     • Uzun xidmət müddəti: Tozdan qorunmaq üçün yağ möhürü ilə tam qapalı konstruksiya. Zərbə sürəti diapazonu: 0,05 ~ 5 m/s.

3. SOLH alt seriyasının təsnifatı

4. Populyar RB / RBC Model Referans Cədvəli

Model	Mövzu	Vuruş (mm)	Absorbsiya Enerjisi (J)	Tövsiyə olunan tətbiq
RB0604	M6×0,75	4	0.5～0.98	Mikro silindr, miniatür sürüşmə masası
RB0805	M8×1.0	5	1.96	Φ6～Φ12 hava silindr
RB1006	M10×1.0	6	3.92	Φ16～Φ20 hava silindr
RB1412	M14×1,5	12	19.6	Φ32～Φ40 hava silindr
RB2015	M20×1,5	15	58.8	Φ50～Φ63 hava silindr
RB2725	M27×1,5	25	147	Φ80～Φ125 hava silindr

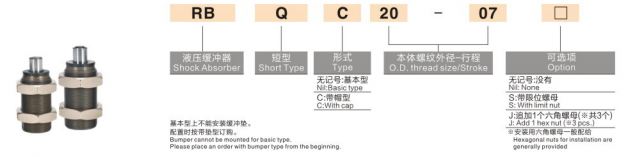

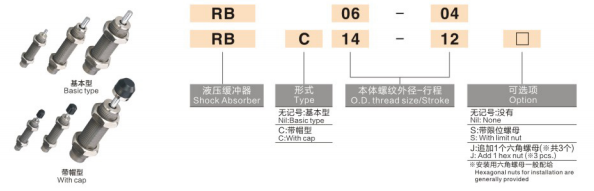

5. Model Kodlaşdırma Qaydası

  Misal: RB1412
    • RB = Standart seriyalı hidravlik amortizator
    • 14 = İp ölçüsü M14×1,5
    •12 = Tampon vuruşu 12 mm

6. Seçim Təlimatları

     • Absorbsiya enerjisini hesablayın: E = ½mv² + itələmə × vuruş. Nominal enerjisi ≥ hesablanmış dəyəri olan modeli seçin.

     • Zərbəni düzgün uyğunlaşdırın: Bufer vuruşu dibin təsirindən qaçmaq üçün hərəkət edən mexanizmin ümumi gedişindən qısa olmalıdır.

     • Zərbə sürəti: Standart iş diapazonu 0.05～5 m/s. Ultra yüksək sürətli tətbiqlər üçün gücləndirilmiş versiya üçün bizimlə əlaqə saxlayın.

     • Ətraf mühit seçimi: Maye / yaş mühiti kəsmək üçün RBL seçin; ağır toz şəraiti üçün qapaqlı RBC seçin.

     • Yanlış hizalanma həddi: Maksimum icazə verilən eksantrik bucaq ≤5°. Yanlış hizalanma bu dəyəri keçərsə, üzən birləşməni quraşdırın.

7. Quraşdırma və Ehtiyat tədbirləri

     • İplərə az miqdarda anaerob iplik kilidi tətbiq edin. PTFE lentindən istifadə etməyin, bu, tənzimləmə ağzını bağlaya bilər.

     • İki altıbucaqlı kilid qoz-fındıqları üstəgəl anti-boşaltma üçün bir dayanacaq qoz ilə təchiz edilmişdir.

     • Üfüqi, şaquli və ya istənilən bucaqda quraşdırıla bilən; piston çubuğu zərbə istiqamətinə baxmalıdır.

     • İşləmə temperaturu: −10℃ ~ +80℃. Aşağı temperaturda buzlanmadan çəkinin.

8. SOLH dəyişdirmə üstünlüyü

   SOLH RB seriyası SMC model kodunu, ölçü və performans parametrlərini, idxal edilmiş amortizatorlar üçün birbaşa açılan dəyişdirməni, rəqabətqabiliyyətli qiymətə və daha qısa istehsal müddəti ilə tam surətdə çıxarır, kütləvi avadanlığın xərclərinin azaldılması üçün idealdır.
     •RB0805 → AC0805-i dəyişdirin
     •RB1412 → AC1412-ni dəyişdirin
