Brend: SOLH by Richge Technology | SMC AMC Ekvivalent Egzoz Təmizləyicisi, Yağ Dumanının Təmizlənməsi + Səs Azaldılması İnteqrasiya Edilib

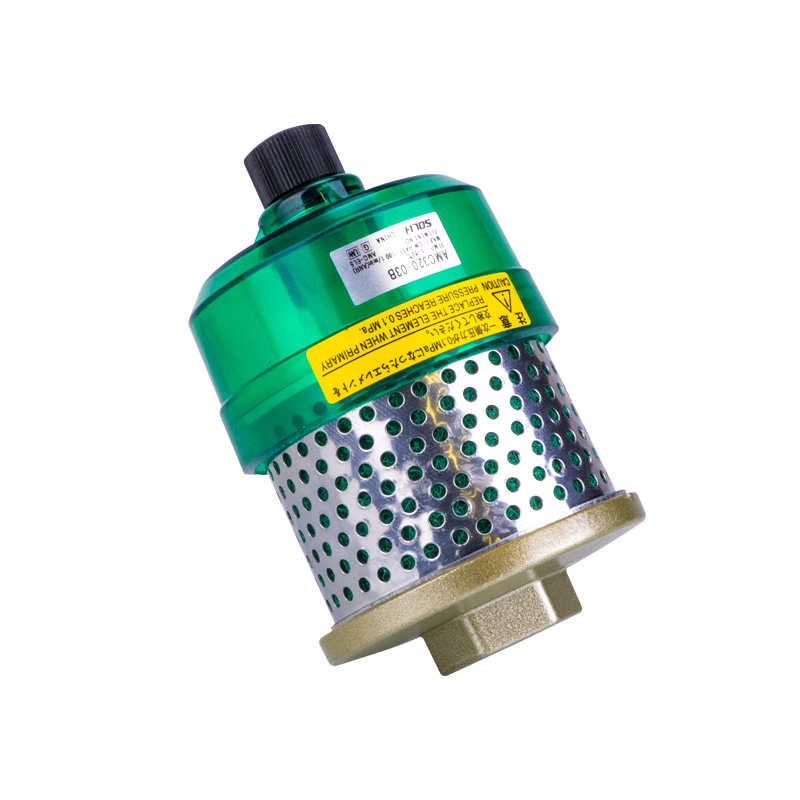

SOLH AMC seriyalı egzoz təmizləyicisi, həmçinin egzoz yağı təmizləyicisi və ya susdurucu təmizləyici kimi tanınır, yağ dumanının ayrılması və səs-küyün qarşısının alınmasını bir vahiddə birləşdirir. O, egzoz səsini kəskin şəkildə kəsərkən, pnevmatik sistemlərdən egzoz havasında daşınan yağ dumanını və incə tozu tutur. O, iki ümumi atelye problemini həll edir: yağ dumanının sıçraması və səs-küy çirklənməsi. Bu, solenoid klapanların və hava silindrlərinin egzoz portunda quraşdırılmış standart səsboğucuların təkmilləşdirilmiş alternatividir.

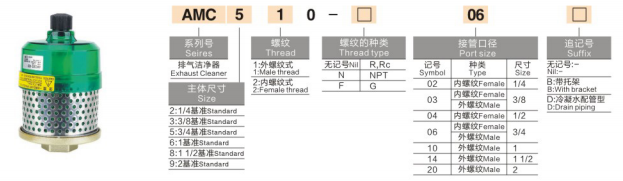

AMC + Ölçü Kodu + Mövzu Forması + Mövzu Tipi - Port Ölçüsü + Suffiks Seçimi
|
Vəzifə |
Kod |
Məna & Təsvir |
|
1 |
AMC |
Seriya: Egzoz Təmizləyicisi |
|
2 |
2/3/5/6/8/9 |
Bədən istinad ölçüsü: 2=1/4", 3=3/8", 5=3/4", 6=1", 8=1 1/2", 9=2" |
|
3 |
1/2 |
Mövzu forması: 1=Kişi sap; 2=Qadın ip |
|
4 |
Boş / N / F |
Mövzu növü: Boş=R/Rc konik sap; N=NPT; F=G paralel ip |
|
5 |
02/03/04/06/10/14/20 |
Qoşulma portunun ölçüsü: 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2" |
|
6 (İstəyə bağlı şəkilçi) |
B / D |
B=Montaj braketi ilə; D=Kondensatın yığılması üçün drenaj borularının növü |
|
Bədən Ölçüsü Kodu |
İstinad Portu |
Maksimum emal axını L/dəq |
Tipik Model nümunəsi |
|
2 |
1/4" |
≤300 |
AMC220-02 (Qadın sap 1/4") |
|
3 |
3/8" |
≤600 |
AMC310-03 (Kişi sap 3/8") |
|
5 |
3/4" |
≤2500 |
AMC510-06 (Kişi sap 3/4") |
|
6 |
1" |
≤5000 |
AMC610-10 (Kişi sap 1") |
Qeyd: Bədən ölçüsü etalon spesifikasiyadır; faktiki əlaqə ipinin ölçüsü adapter istifadəsi üçün eyni və ya azaldılmış 5-ci kodla müəyyən edilir.
Nümunə 1: AMC510-06: Bədən arayışı 34", faktiki kişi yiv portu 3/4"
Nümunə 2: AMC320-02: Bədən arayışı 38", faktiki dişi ip portu 1/4" (azaldılmış port)
Suffiks seçimləri:
B Əsasən böyük ölçülü AMC üçün maşın çərçivələrinə bərkidilməsi üçün montaj mötərizəsi ilə təchiz edilmişdir
D Ağır neft dumanı şəraiti üçün ideal olan, mərkəzləşdirilmiş yağın çıxarılması üçün alt yağ/su çıxışı ilə drenaj boru kəməri versiyası
|
Maddə |
Parametr |
|
Tətbiq olunan Maye |
Tərkibində yağ dumanı və incə toz olan sıxılmış hava |
|
Maksimum İşləmə Təzyiq |
1,0 MPa |
|
Ətraf mühitin temperaturu |
-5℃ ~ +60℃ (donma yoxdur) |
|
Filtrləmə reytinqi |
0,3 μm; Yağ dumanının çıxarılması effektivliyi: 99% ~ 99,9% |
|
Səs-küyün azaldılması |
30 ~ 35 dB(A), standart səsboğuculardan üstündür |
|
Filtr elementi |
Kompozit şüşə lifi + aktivləşdirilmiş karbon, dəyişdirilə bilər |
|
Korpus materialı |
Alov gecikdirən mühəndis plastik, yağ sıçramasına qarşı |
İş prinsipi
Pnevmatik komponentlərdən çıxan hava AMC-yə daxil olur. Böyük yağ damcıları mərkəzdənqaçma istiqamətləndirici strukturla ayrılır, daxili korpus divarına atılır və yağ çəninə axıdılır.
Hava axını incə yağ dumanı və ≥0.3μm hissəcikləri tutmaq üçün kompozit şüşə lifi + aktivləşdirilmiş karbon elementindən keçir.
Hava axıdılmadan əvvəl inteqrasiya edilmiş səssizləşdirmə strukturundan keçir və bir addımda yağın çıxarılmasını + səs-küyün azaldılmasını tamamlayır.
Quraşdırılmış yağ qabı ikincil çirklənmənin qarşısını almaq üçün dövri boşalma üçün ayrılmış yağı toplayır.
|
Müqayisə maddəsi |
SOLH AMC Egzoz Təmizləyicisi |
AN seriyalı standart səsboğucu |
|
Əsas funksiya |
Susturucu + yağ dumanı və toz filtrasiyası, ikili funksiya |
Yalnız səs-küyün azaldılması, yağın ayrılması yoxdur |
|
Yağ dumanının idarə edilməsi |
Yüksək effektiv tutma, emalatxanada yağın çirklənməsinin qarşısını alır |
filtrasiya yoxdur; yağ dumanı birbaşa emalatxanaya axır |
|
Baxım |
Dəyişdirilə bilən element + əl ilə yağ boşaltma, təkrar istifadə edilə bilər |
Bir dəfə bloklandıqda birbaşa dəyişdirmə, yağ toplama quruluşu yoxdur |
|
Tipik Tətbiq |
Təmiz emalatxana, yağ dumanı qadağan edilmiş mühit |
Yağa nəzarət tələbi olmadan əsas səs-küyün azaldılması |
|
Xərc Səviyyəsi |
təqribən. 2~3 dəfə eyni port ölçüsündə səsboğucu |
Kütləvi əsas səs-küyə nəzarət üçün aşağı qiymət |
Sürətli seçim addımları
Egzoz axınını təsdiqləyin: AMC nominal axını seçin ≥ solenoid klapan/silindr maksimum işlənmiş axını
Yiv portunun ölçüsünü pnevmatik komponentin egzoz portuna uyğunlaşdırın
Tətbiq tənzimləməsi: Ümumi seminar üçün standart versiya; AMC520 və ya daha böyük, yağ dumanına dözümsüzlüklə qida və elektronika təmiz otaqlar üçün üstünlük verilir
Baxım və dəyişdirmə
Filtr dəyişdirmə dövrü: normal iş şəraitində 3 ~ 6 ay; ağır neft dumanı vəziyyətinə görə aylıq yoxlayın
Yağın geri axmasının və elementin tıxanmasının qarşısını almaq üçün yığılmış yağı müntəzəm olaraq aşağı boşaltma musluğundan boşaltın
Egzoz geri təzyiqinin əhəmiyyətli dərəcədə artması və ya silindrin yavaş hərəkəti tıxanmış elementi göstərir; dərhal dəyişdirin
SOLH AMC seriyalı egzoz təmizləyicisi SMC AMC adlandırma konvensiyasına, interfeys ölçülərinə və performans parametrlərinə uyğundur. Filtr elementləri dəyişdirilə bilər. Avtomatlaşdırma maşınları və ixrac avadanlığı layihələri üçün etibarlı xərclərin azaldılması həllini təmin edir.
