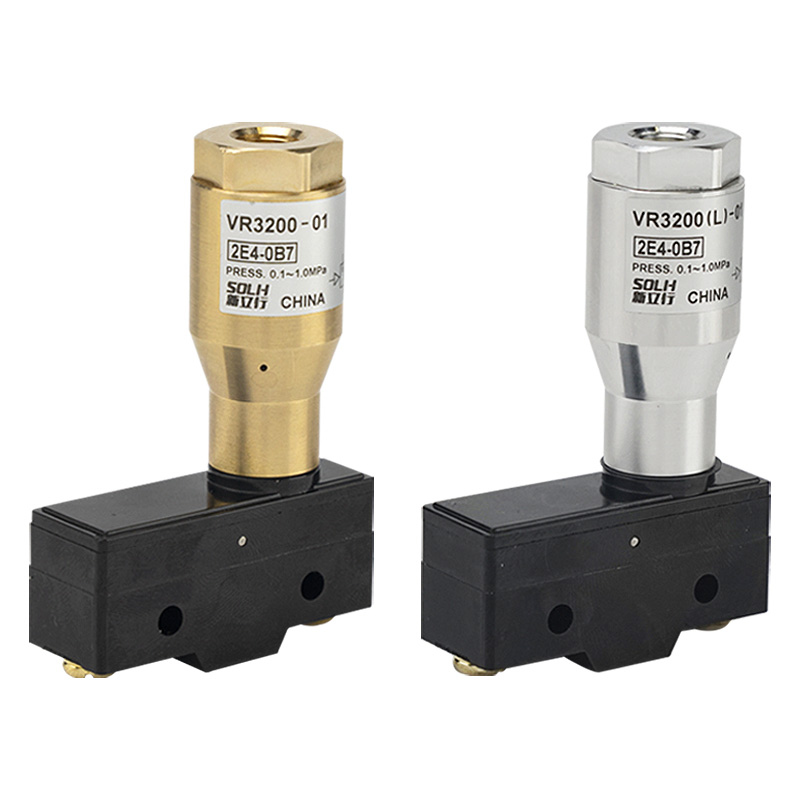

VR3200 / VR3201 Seriyası Pnevmatik-Elektrik Relesi

Brend:Richge Technology tərəfindən SOLH

Məhsulun yerləşdirilməsi

     SOLH VR3200/3201 seriyası hava təzyiqi siqnal açarları kimi də tanınan klassik pnevmatik-elektrik röleləridir. Onlar pnevmatik təzyiq siqnallarını elektrik kommutasiya edən quru kontaktlara çevirir, təzyiqin monitorinqi, nasazlığın aşkarlanması, təhlükəsizlik bloklaması və avtomatlaşdırılmış istehsal xətlərində PLC-yə rəqəmsal siqnal daxil edilməsi üçün geniş istifadə olunur, pnevmatik boru kəmərləri və elektrik idarəetmə sistemləri arasında standart siqnal çevrilməsi interfeysi kimi xidmət edir.

Model Təsnifatı və Əsas Fərqlər

     -- VR3200-01: Açıq çərçivə növü, çəkisi 130 q, açıq terminal bloku, quru, tozsuz daxili şkaf mühitləri üçün

     -- VR3201-01: IP44 damcıya davamlı möhürlənmiş korpus, çəkisi 260 q, tam qapalı konstruksiya, rütubətli, tozlu sexlər və istehsal avadanlığı üçün uyğundur

     -- VR3202-01: Xüsusi torpaqlama terminalı ilə IP44 damlamaya davamlıdır, CE sertifikatına malikdir, ağır elektromaqnit müdaxiləsi və ixrac maşınları üçün idealdır

     -- Port kodu: 01 = standart Rc1/8 daxili ip; NPT1/8 ip isteğe bağlıdır

Universal Texniki Spesifikasiyalar

  1. Tənzimlənən İş Təzyiq Aralığı: 0,1 ~ 1,0 MPa (zavodda əvvəlcədən təyin edilmiş tətik təzyiqi ≈ 0,15MPa)

  2. Ətraf mühitin temperaturu: -5℃ ~ +60℃ (buzlanma yoxdur)

  3. Əlaqə forması: 1AB (1 Normalda Açıq + 1 Normalda Bağlı + Ümumi COM)

  4. Mikro Keçid Kontakt Reytinqləri (Rezistiv / İnduktiv Yük):

     -- AC125V: 15A rezistiv, 3A induktiv

     -- AC250V: 15A rezistiv, 2.5A induktiv

     -- DC30V: 6A rezistiv, 1.5A induktiv

  5. İnterfeys tərtibatı: Hava girişi Rc1/8; elektrik vida terminalları (möhürlənmiş naqillər üçün Pg13.5 kabel rakoru ilə təchiz olunmuş VR3201)

  6. Materialın tərkibi: Pirinç klapan gövdəsi, POM porşen, paslanmayan poladdan dönmə yayı, NBR sızdırmazlıq halqası

İş prinsipi

  1. Sıxılmış hava IN portuna daxil olur və yayı sıxmaq üçün pistonu itələyir, təzyiq əvvəlcədən təyin edilmiş həddi keçdikdən sonra quraşdırılmış mikro açarı mexaniki olaraq işə salır.

  2. Kontakt kommutasiya məntiqi:

     -- Təzyiq ≥ təyin edilmiş dəyər: NO bağlı, NC açıq

     -- Təzyiq ＜ təyin edilmiş dəyər: NO açıq, NC bağlıdır

  3. Tam mexaniki struktur, heç bir xarici enerji təchizatı tələb olunmur. Partlayışa meyilli və qeyri-elektrik təhlükəli zonalar üçün mahiyyət etibarilə təhlükəsiz və dayanıqlıdır.

Tez Seçim Təlimatları

     -- VR3200-01: Aşağı qiymətli, quru daxili şkafın quraşdırılması

     -- VR3201-01: Rütubətli/tozlu dəzgahlar, montaj xətləri, yarı açıq hava avadanlıqları

     -- VR3202-01: CE sertifikatı + torpaqlama qorunması, ağır EMC müdaxiləsi, tam ixrac maşınları

     -- Təzyiq tənzimlənməsi: Zavod standartı 0.15MPa tetik təzyiqi, yuxarı tənzimləmə vinti ilə incə tənzimləmə

Tipik Tətbiq Ssenariləri

     -- Silindr vuruşu və sıxma təzyiqinin aşkarlanması: iş parçasının sıxılmasının təsdiqi, həddindən artıq yükləmə siqnalı

     -- Vakuum çubuqunun mənfi təzyiq rəyi: adsorbsiya və iş parçasının düşməsi itkisinin aşkarlanması

     -- Əsas hava mənbəyi aşağı təzyiq xəbərdarlığı: hava kompressorunun nasazlığı və boru kəmərinin sızmasının monitorinqi

     -- Pnevmatik top klapanların və kəpənək klapanlarının vəziyyəti ilə bağlı rəyi açın/bağlayın

     -- Elektron sensorlar olmayan partlayışa davamlı sexlər üçün pnevmatik siqnalın çevrilməsi

SOLH Mübadilə Üstünlüyü

     SOLH VR3200/3201 seriyası ümumi ölçüdə, port ipində, kontakt parametrlərində və tənzimlənən təzyiq diapazonunda SMC ekvivalent modelləri ilə tam uyğundur. Rəqabətli qiymətlər və qısa çatdırılma müddəti müştərilərə kütləvi istehsal xərclərini azaltmağa kömək edir.

Terminal məftilinin tərifi

     -- COM: Ümumi ictimai terminal

     -- NO:Normal Açıq, hava təzyiqi əvvəlcədən təyin edilmiş dəyərə çatdıqda keçir

     -- NC:Normal olaraq bağlıdır, hava təzyiqi əvvəlcədən təyin edilmiş həddən aşağı olduqda keçir

Bir cümlənin xülasəsi

     SOLH VR3200/3201 enerjisiz mexaniki pnevmatik-elektrik rölesi hava təzyiqi siqnallarını tənzimlənən 0.1~1.0MPa tətik təzyiqi ilə 1NO+1NC quru kontakt siqnallarına çevirir, açıq çərçivədə mövcuddur, PLC bloklanması, vakuum monitorinqi və hava mənbəyinin avtomatik siqnalizasiyası üçün damlamaya davamlı və CE əsaslı versiyaları.
