Pnevmatik komponentlər seriyası

Pnevmatik silindr çubuqunun ucu üçün SOLH Y tipli ikiqat qulaq çəngəl birləşməsi, SMC/AirTAC hissələri ilə əvəz edilə bilən standart çəngəl birləşdiricisi. Daxili ip M10 × 1.25-M27 × 2 uyğun 32-125 mm buruq, pin çuxuru φ10-27mm, ±5 ° tək təyyarə yelləncək. Karbon polad qaralmış/sinklənmiş və ya paslanmayan polad. Təkan çəkmə və oynaq mexanizmlərində yüksək yük daşıyan tək qulaqlı yük qapaqları üçün idealdır.

Pnevmatik silindr çubuqunun ucu üçün SOLH F tipli üzən birləşmə, çevik top başını kompensasiya edən birləşdirici. Eksenel/radial uyğunsuzluğu (ox ±1,5 mm, bucaq ±2°~±5°) udur, yan qüvvəni aradan qaldırır və silindr möhürlərini qoruyur. M6 × 1.0-M20 × 1.5 uyğun 16-100 mm dəliklər, anodlaşdırılmış alüminium və ya 304 paslanmayan. AirTAC F seriyası, SMC JAF/JAHF ilə əvəz edilə bilər. Pres montajı, montaj xətləri və uzun vuruşlu daşınma üçün idealdır.

Pnevmatik silindr çubuq ucu üçün SOLH U tipli balıq gözü çubuq ucu, ±13°~±15° yelləncəklə 360° universal oynaqlı birləşmə. 2 mm-ə qədər koaksial sapmanı kompensasiya edir, yanal qüvvəni aradan qaldırır və silindr möhürlərini qoruyur. M6×1.0-M27×2 yivlər 16-125 mm-lik buruqlara uyğundur, daşıyıcı polad / özünü yağlayan mis / 304 paslanmayan seçimlər. AirTAC F-U və SMC PHS dəyişdirilə bilər. Yüksək sürətli, eksantrik və çoxbucaqlı yükləmə mexanizmləri üçün idealdır.

SOLH C tipli özünü kilidləyən pnevmatik sürətli birləşdirici, tək əllə işləmək üçün polad top öz-özünə kilid dizaynı. NBR sızdırmazlığı, iş təzyiqi 0-1.0MPa. Nikel örtüklü polad / plastik variantları. Φ4×6~Φ8×12 PU borusu və G1/4, G3/8, G1/2 yivləri üçün PP10~PP40, PF/PH/SP/SM seriyası. Çapraz brend SMC və AirTAC ilə dəyişdirilə bilər. Hava kompressorları, hava alətləri və vakuum generatoru pnevmatik xətləri üçün geniş istifadə olunur.

SOLH KQ2H fitinqdə bir toxunuşla düz təkan, SMC KQ2H üçün birbaşa əvəz. POM gövdəsi, nikel üzlüklü mis sap, NBR möhürü. 1.0MPa-a qədər sıxılmış hava və -95kPa-a qədər vakuum üçün işləyir. Φ2-Φ16 PU/PA borularını, metrik M və R konik sapları, bərabər diametrli və azaldıcı konfiqurasiyaları əhatə edir. Vakuum generatorları, mikro silindrlər və məhdud avtomatlaşdırma pnevmatik boru kəmərləri üçün idealdır.

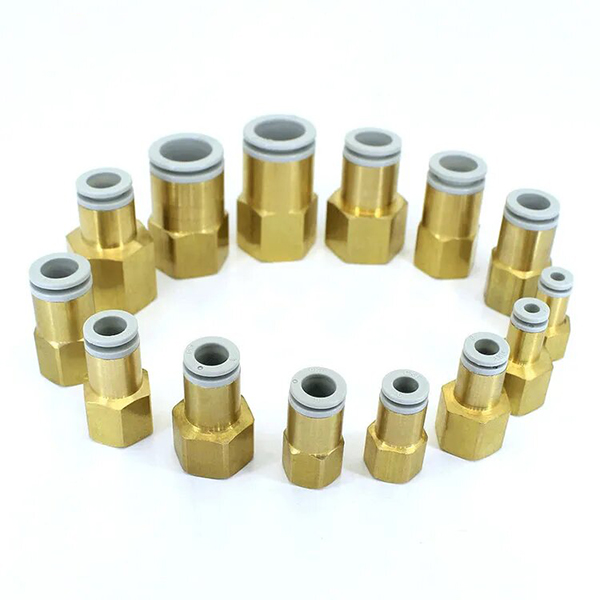

SOLH KQ2F fittingdə bir toxunuşla təkan, SMC KQ2F üçün birbaşa əvəz. Nikel örtüklü pirinç korpus, NBR möhürü, 1,0MPa sıxılmış havaya qədər vakuum (-0,1MPa) üçün işləyir. PU/PA/FEP/PFA borusu üçün bir ucu, bir ucu dişi sap M5/Rc1/8~Rc1/2. Solenoid klapanlarda, silindrlərdə və avtomatlaşdırma vakuum dövrələrində geniş istifadə olunan dar məkan boruları üçün kompakt fırlanan dizayn.

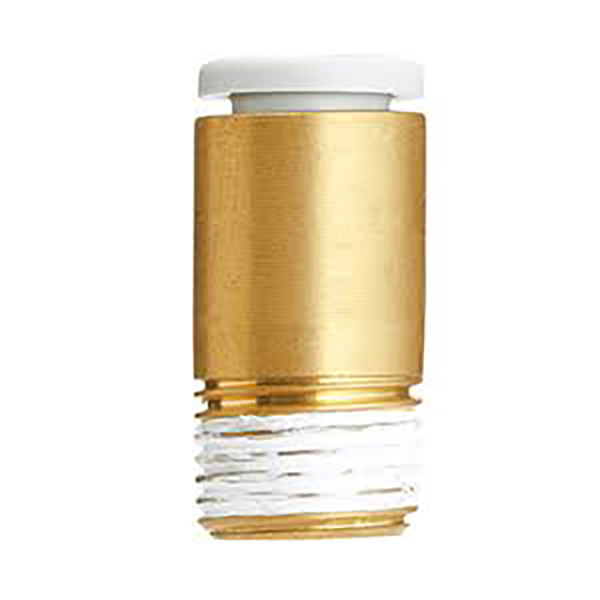

SOLH KQ2S bir toxunuşla fitinqdə, birbaşa SMC KQ2S əvəzində. Nikel örtüklü pirinç korpus, NBR möhürü, 1,0MPa sıxılmış havaya qədər vakuum (-0,1MPa) üçün işləyir. PU/PA borusu üçün bir ucu, girintili daxili altıbucaqlı yuvası olan kişi iplik ucu dar yerdə altıbucaqlı açarı bərkitməyə imkan verir. Kompakt klapan adaları, yüksək sıxlıqlı pnevmatik naqillər və vakuum adsorbsiya sistemləri üçün əladır.

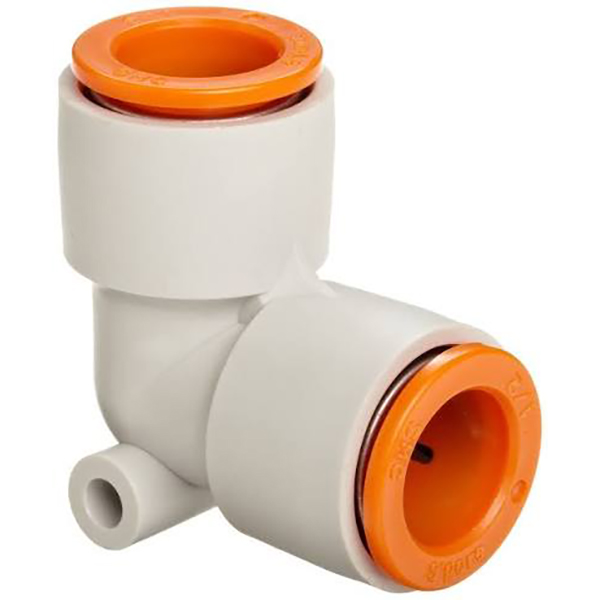

SOLH KQ2L fitinqdə bir toxunuşla 90° dirsəklə təkan, SMC KQ2L üçün birbaşa əvəz. POM gövdəsi, NBR möhürü, 0~1.0MPa sıxılmış havanı və 95kPa-a qədər vakuumu dəstəkləyir. Çoxsaylı üslublar: kişi sapı, bərabər diametrli dirsək, kök dirsək və PU/PA borusu üçün azaldıcı dirsək. Vakuum generatorları, solenoid klapanlar və avtomatlaşdırma maşınlarında yer qənaət edən 90° boru kəmərləri üçün mükəmməldir.

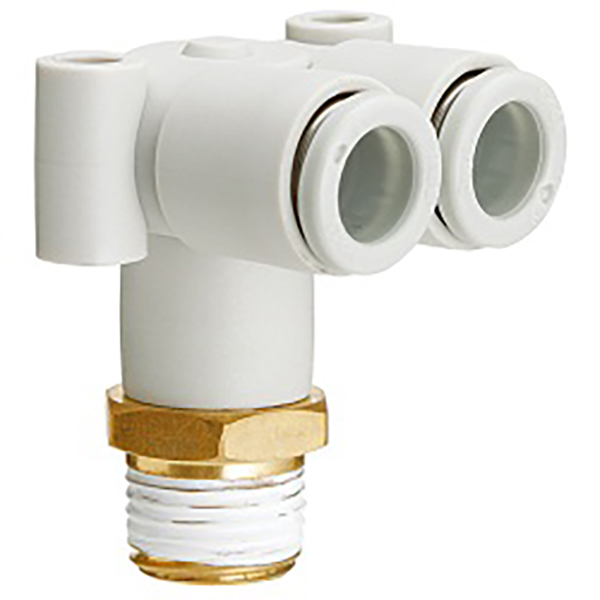

SOLH KQ2LU L-tipli 1-dən 2-ə qədər ikiqat dirsəkli itələyici fitinq, SMC KQ2LU ilə əvəz edilə bilər. Balanslaşdırılmış hava axını üçün 90° bir giriş iki çıxış dizaynı. POM gövdəsi, nikel örtüklü mis sap və NBR möhürü, 0~1.0MPa sıxılmış hava və -95kPa vakuum üçün işləyir. Robotik son effektorda və vakuum sorma kubokunun budaqlanmasında geniş istifadə olunan PU/PA boruları üçün çoxlu sap və bərabər diametrli seçimlər.
