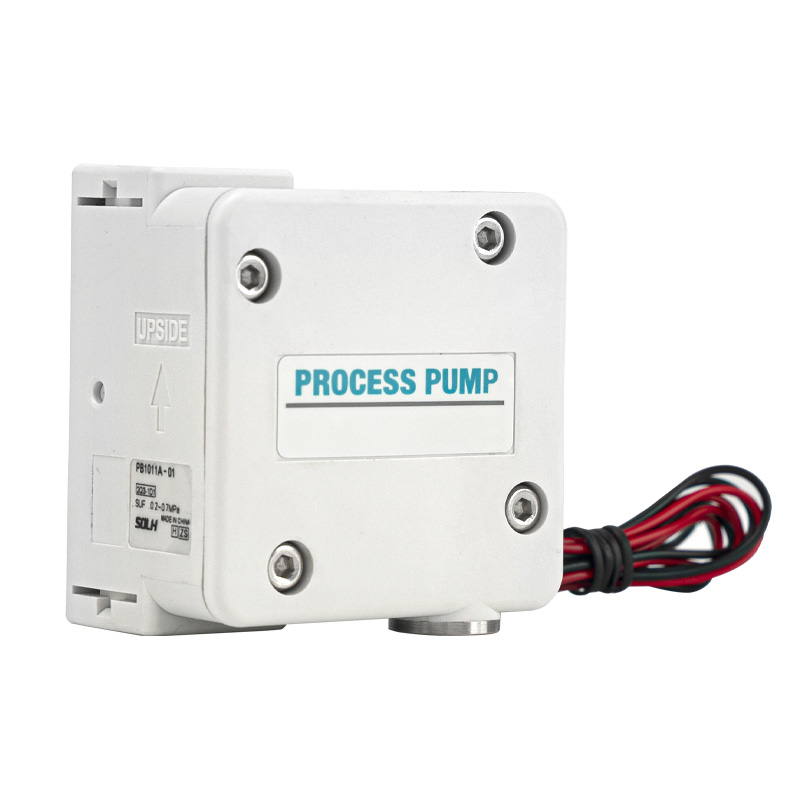

RPB1011 Seriyası Diafraqma Pompası (PB1000A Daxili Solenoid Valf Tipi)

Brend:Richge Technology tərəfindən SOLH

Məhsulun yerləşdirilməsi

     SOLH PB1011A, quraşdırılmış solenoid klapanlı miniatür tək təsirli pnevmatik diafraqma nasos seriyasına aiddir. O, kompakt kontur, tam korroziyaya davamlılıq və sıfır val möhürü sızması xüsusiyyətlərinə malikdir. Kimyəvi həlledicinin, təmiz suyun, tibbi mayenin və reagentin mikro və orta axınla çatdırılması üçün nəzərdə tutulmuşdur, o, incə kimya, yarımkeçirici və biotexnoloji sənayelərdə geniş istifadə olunan yığcam dəqiq dozaj nasosudur.

Model Təsnifatı və Sürücü Rejimi

     --  PB1011A: Quraşdırılmış 3 portlu solenoid klapan (DC24V), birbaşa elektrik siqnalına nəzarət, qoş və işlətmə naqilləri

     --  PB1013A: Müstəqil xarici solenoid klapan ilə idarə olunan xarici hava pilot növü

     --  Port ölçüsü şəkilçisi: 01 = Rc1/8 standart maye portu

     --  Ümumi tam modellər: PB1011A-01; PB1011A-01-B (montaj ayağı ilə); PB1011A-01-N (NPT iplik portu)

Əsas Texniki Spesifikasiyalar (PB1011A)

     -- Sürücü vahidi: Daxili 3/2 solenoid klapan, DC24V, enerji istehlakı 0.35W

     --  Axın diapazonu: 8～2000 mL/dəq (0.12～120 L/saat)

     --  Boşaltma İş təzyiqi: 0～0.6 MPa

     --  Quru Emiş Lift: Maks. 2,5 m

     -- İşləmə Mayesinin Temperaturu: 0～50℃ (nasos kamerasında buzlanma yoxdur)

     -- Maksimum icazə verilən maye özlülük: 100 mPa·s

     -- Təchizat Hava Təzyiq Aralığı: 0,2～0,7 MPa

     -- Hava sərfi: ≤40 L/dəq (ANR)

     -- Ümumi Ölçü və Çəki: 60×60×41 mm, təqribən. 170 q

     -- İşləmə Səs-küyü: ≤64 dB(A); uyğun səsboğucu ilə səs-küy daha da azaldılır

     -- Diafraqmanın xidmət müddəti: 30 milyon keçid dövrünə qədər

Nəmlənmiş Hissə Material Konfiqurasiyası

      -- Nasos Gövdəsi: Polipropilen PP / SUS316 paslanmayan polad isteğe bağlıdır

     -- Diafraqma və Yoxlama Valf Özü: Kompozit PTFE + PP

     -- Sızdırmazlıq materialı: FKM florokauçuk, turşuya, qələvilərə və üzvi həlledicilərə qarşı üstün müqavimət

     -- Material Üstünlüyü: Milsiz möhür dizaynı orta sızıntıları aradan qaldırır; kimyəvi məhlul, təmiz su, tibbi reagent və yumşaq turşu/qələvi maye üçün tam korroziyaya davamlılıq.

İş prinsipi (PB1011A Elektrik Nəzarət Tipi)

     -- Solenoid enerjili ON: Sıxılmış hava sürücü kamerasına daxil olur, diafraqmanı sola sürüşdürməyə itələyir; nasos kamerasının içərisindəki maye yuxarı birtərəfli klapan vasitəsilə axıdılır.

     -- Solenoid enerjisiz OFF: Sürücü kamerası havanı xaric edir; daxili yay qüvvəsi altında diafraqma sağa doğru sıfırlanır; yeni maye aşağı giriş yoxlama klapan vasitəsilə nasosun boşluğuna sorulur.

     -- Yüksək tezlikli solenoid açma/söndürmə dövrü (1～10 Hz) mayenin davamlı sorulmasını və boşaldılmasını həyata keçirir; çıxış axını kommutasiya tezliyinin dəyişdirilməsi ilə dəqiq tənzimlənə bilər.

Quraşdırma və Boru Tələbləri

  1. Məcburi Quraşdırma Qaydası

     -- Maye çıxış portu (OUT) nasos kamerasının içərisində hava kilidinin axınının kəsilməsinə səbəb olmamaq üçün yuxarıya baxmalıdır.

 2. Port Definition & Thread Spec

     -- Fluid IN / OUT əsas portları: Standart Rc1/8", NPT1/8 isteğe bağlıdır

     -- Hava təchizatı SUP portu: M5×0,8 sap

     -- Egzoz EXH portu: M5×0,8 sap, AN05-M5 miniatür səsboğucu ilə uyğun gəlir

  3. Montaj delikləri

     -- 6 mm dərinliyə malik 2 × M4 vintli deşiklər; və ya deşiklər vasitəsilə φ4,5; KT-PB1A-5 xüsusi ayaq braketi aksesuarı stasionar avadanlığın quraşdırılması üçün mövcuddur.

Tipik Sənaye Tətbiqi Ssenariləri

     -- Yarımkeçirici və PV istehsalı: Kimyəvi həlledicinin ötürülməsi, təmizləyici maye dövriyyəsi

     -- Tibbi və biokimyəvi avadanlıq: Reagentin, bufer məhlulunun və bioloji mayenin mikro çatdırılması

     -- Çap və qablaşdırma maşınları: Mürəkkəb, yapışan yapışqan avtomatik qidalandırma sistemi

     -- Ətraf mühitin mühafizəsi və suyun təmizlənməsi: Kimyəvi agentin dozası, tullantı sularından nümunələrin toplanması

     -- Ümumi avtomatlaşdırma sənayesi: kəsici maye, təmizləyici vasitə və yüngül yağ daşıma

Model Seçimi Təlimatları

     -- Axın uyğunluğu: ≤2000 mL/dəq axın üçün PB1011A seçin; Xüsusi əlaqə idarəetmə ssenariləri üçün PB1013A hava pilot modeli (maksimum axın 1000 mL/dəq)

     -- Nəmlənmiş material seçimi: ümumi zəif kimyəvi maye üçün PP nasos gövdəsi; Güclü aşındırıcı həlledici üçün SUS316 + PTFE kombinatı

     -- Nəzarət rejimi: Elektriklə birbaşa idarəetmə PB1011A seçin; avadanlıq xarici bloklama bağlantısı PB1013A hava pilot tipini seçin

     -- Köməkçi aksesuarlar: İşlənmiş səs-küyü azaltmaq üçün egzoz portuna səsboğucu quraşdırın; uzunmüddətli sabit quraşdırma üçün uyğun ayaq braketi

SOLH Mübadilə Üstünlüyü

     SOLH-PB1011 seriyası SMC orijinal PB1011 seriyasına ümumi ölçüdə, port yivinin düzülüşündə və bütün performans parametrlərində, boru kəmərinin modifikasiyası olmadan birbaşa açılan dəyişdirmə, üstün qiymət performansı ilə tam uyğun gəlir.

Bir cümlənin xülasəsi

     SOLH PB1011A miniatür quraşdırılmış solenoid pnevmatik diafraqma nasosu şaftsız sızdırmaz PTFE/FKM korroziyaya davamlı islanmış hissələri qəbul edir, 8~2000mL/dəq mikro-orta axın dozasını dəstəkləyir, elektrik inteqrasiya olunmuş solenoid, kompakt hava ötürücü variantı və tibbi çap üçün xarici pilot versiyada mövcuddur. və ekoloji reagentlərin çatdırılması sistemləri.
