G Series Ümumi Pnevmatik Təzyiq Ölçer

Brend: SOLH by Richge Technology

Məhsulun yerləşdirilməsi

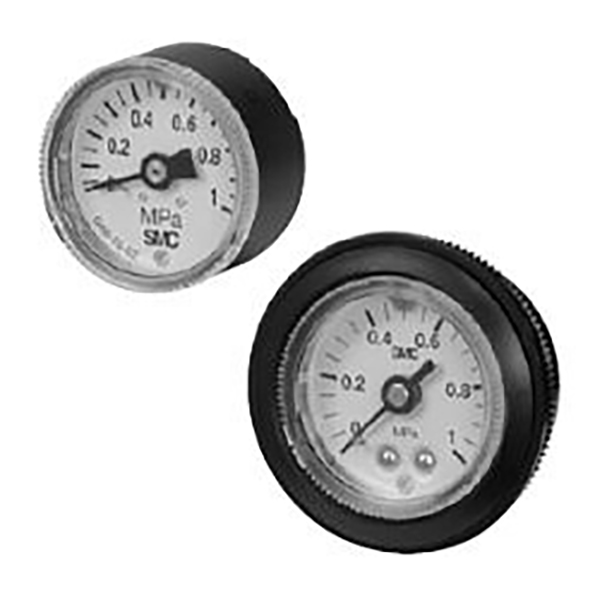

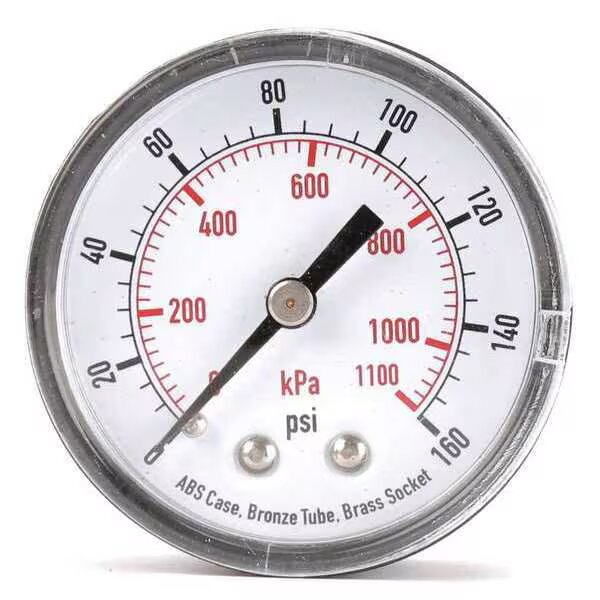

     SOLH G seriyası sıxılmış hava təzyiqinin ölçülməsi üçün pnevmatik sistemlərə həsr olunmuş standart manometrdir, standart əsas tipə və rəngli xəbərdarlıq halqası ilə limit göstərici növünə bölünür. Xarici diametr diapazonu φ15 ~ φ63, təzyiq aralığı standart dəqiqliklə ±3% F.S. ilə 0,2~1,5MPa əhatə edir. İki montaj strukturu mövcuddur: panel montajı üçün arxa ipli G modeli və birbaşa boru kəmərinin quraşdırılması üçün yan saplı GA modeli.

Seriya Ölçüsü və Ölçü Spesifikasiyası (Xarici Diametr × Bağlantı İpləri)

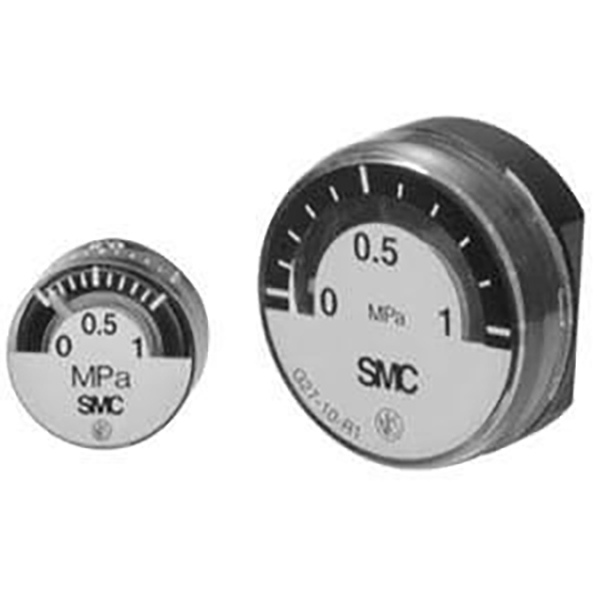

     -- G15: φ15, M5 daxili ip / R1/8; mikro pnevmatik klapanlarla uyğunlaşdırılmış ultra miniatür

     -- G27: φ26, R1/16 / R1/8; məhdud dar quraşdırma sahəsi üçün kompakt nazik korpus

     -- G36 / GA36: φ37.5, R1/8; əsas standart ümumi təyinatlı model

     -- G46 / GA46: φ42.5, R1/8 / R1/4; ən çox istifadə edilən, isteğe bağlı limit göstərici halqası

     -- G53-L: φ51, R1/8 / R1/4; qırmızı-yaşıl limit xəbərdarlığı halqası ilə orta böyük siferblat

     -- G63-L: φ63.4, R1/8 / R1/4; super böyük siferblat, uzaq məsafədən aydın oxu

Model Adlandırma Qaydası və Nümunələr

 1. Adlandırma Formatı

     -- G / GA + Ölçü kodu + Əlavə L şəkilçisi + Təzyiq diapazonu kodu + İp kodu

     -- L şəkilçisi = Qırmızı-yaşıl limit göstərici halqası ilə təchiz edilmişdir

  2. Model nümunələri

     -- G46-10-02:

         G46 = φ42.5 arxa ip modeli | 10 = 1.0MPa diapazon | 02 = R1/4 ip

     -- GA36-10-01:

        GA36 = φ37.5 yan sap modeli | 10 = 1.0MPa diapazon | 01 = R1/8 ip

     -- G36-L-10-01

        Qırmızı-yaşıl limit xəbərdarlıq halqası ilə L, φ37.5 arxa ip, 1.0MPa, R1/8

  3. Kodun tərifi

     -- Təzyiq Aralığı Kodu:

         2 = 0~0,2MPa

         4 = 0~0,4MPa

        10 = 0~1,0MPa

        15 = 0~1,5MPa

    -- Mövzu kodu

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 metrik daxili ip3.

Universal Əsas Texniki Parametrlər

  1. Ölçülə bilən Orta: Sıxılmış hava; yağsız və missiz islanmış hissə versiyaları təmiz proses üçün isteğe bağlıdır

  2. Standart təzyiq diapazonları: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. Dəqiqlik dərəcəsi: Standart ±3% F.S.; mini G15 & G27 ±5% F.S.

  4. Material Konfiqurasiyası:

     -- Korpus: Sink ərintisi / nikel örtüklü döküm alüminium

     -- Pəncərə örtüyü: Zərbəyə davamlı polikarbonat

     -- Qoşulma qurğusu: Pirinç; missiz alternativ mövcuddur

  5. İşləmə temperaturu: -5 ~ +60 ℃ (buzlanma olmadan orta)

  6. Montaj Təsnifatı

     -- G növü: Arxa sap, quraşdırılmış panelin quraşdırılması üçün nəzərdə tutulmuşdur

     -- GA növü: Yan yivli, birbaşa boru kəmərinə montaj

Limit Göstərici Üzüklü L Modeli

     -- Qırmızı halqa: Yuxarı hədd / yüksək təzyiq həyəcan həddi

     -- Yaşıl halqa: Normal təhlükəsiz iş təzyiqi intervalı

     -- Ağ göstərici: Real vaxtda dinamik hava təzyiqi dəyəri

     -- Əsas üstünlük: Diqqətlə miqyas oxumadan intuitiv vizual vəziyyət mühakiməsi, montaj xətləri və mərkəzləşdirilmiş çox nöqtəli monitorinq kabinetləri üçün idealdır

Addım-addım seçim bələdçisi

  1. Miniatür və dar məhdud yer: G15 / G27 (φ15 / φ26) seçin

  2. Adi standart pnevmatik sxemlər: G36 / G46 (φ37.5 / φ42.5)

  3. Vizual təzyiq xəbərdarlığı tələb olunur: G36-L / G46-L rəng həddi halqası ilə

  4. Uzaq məsafədən oxuma tələbi: Böyük dial G53-L / G63-L (φ51 / φ63)

  5. Quraşdırma rejimi fərqi

     -- Birbaşa boru kəmərinin montajı → GA yan ip seriyası

     -- Avadanlığın idarəetmə paneli quraşdırılmış montaj → G arxa ip seriyası

Populyar Standart Model Tez İstinad

     -- G27-10-R1: φ26 yığım, 1.0MPa diapazon, R1/16 sap

     -- G36-10-01: φ37.5 arxa ip, 1.0MPa, R1/8

     -- G46-10-02: φ42.5 arxa ip, 1.0MPa, R1/4

     -- G46-L-10-02: φ42,5 arxa sap, qırmızı-yaşıl həddi halqa, 1,0MPa, R1/4

Bir cümlənin xülasəsi

     SOLH G seriyalı pnevmatik təzyiqölçən φ15~φ63 tam diaqonal ölçüləri, arxa/yan saplı iki montaj üslubu, isteğe bağlı L tipli rəng limiti xəbərdarlığı halqası, 0,2~1,5MPa tam təzyiq diapazonu və missiz təmiz versiyaları, bütün sənaye avtomatlaşdırma pnevmatik dövrələri üçün standart hava təzyiqi monitorinqi aksesuarını əhatə edir.
