2S Seriyası 2/2 Yollu Maye Solenoid Klapanı (Birbaşa Təsirli + Pilotla İdarə olunur)

Brend:Richge Technology tərəfindən SOLH

Məhsula Baxış

  1. SOLH 2S seriyası iki tam məhsul xəttinə bölünmüş 2/2 istiqamətli normal qapalı maye bağlama solenoid klapanlardır:

     -- Birbaşa fəaliyyət göstərən 2S (030 / 050 kiçik ağız seriyası)

     -- Pilot tərəfindən idarə olunan 2S (150~500 böyük ağız seriyası)

  2. Təmiz suyun, sıxılmış havanın, sürtkü yağının, soyuducu kəsici mayenin və zəif aşındırıcı maye boru kəmərlərinin avtomatik işə salınması/söndürülməsi üçün nəzərdə tutulmuşdur. Sızdırmaz sızdırmazlığı olan kompakt inteqrasiya edilmiş struktur; rulonlar uzunmüddətli davamlı enerjiləşdirməni dəstəkləyir.

     -- Birbaşa fəaliyyət növü: 0MPa sıfır diferensial təzyiq altında tam açılış, aşağı təzyiqli mikro-maye filialları üçün idealdır

     -- Pilot tərəfindən idarə olunan tip: Böyük boru ölçüləri olan əsas təchizat boru kəmərləri üçün böyük qazma və yüksək axın gücü

  3. Maşın alətinin soyutma sxemləri, təmizləyici sprey xətləri, hava kompressorunun drenaj sistemləri, su təmizləyici avadanlığı, qida qablaşdırma mayesinin avtomatlaşdırılması ilə geniş şəkildə uyğunlaşdırılmışdır.

İki Məhsul Xətti Tam Təsnifat: Birbaşa fəaliyyət göstərən NC VS Pilotla idarə olunan NC

 1. 2S Birbaşa Təsirli Normalda Qapalı (Model Nümunəsi: 2S-L030-08)

     -- İş prinsipi:Köməkçi pilot hava kamerası yoxdur; elektromaqnit sarğı klapan oturacağını açmaq/bağlamaq üçün birbaşa armatur sapını çəkir. 0MPa sıfır su/hava təzyiqi altında belə tam açıqdır.

        * Enerji Söndürülür: Yay boru kəməri mayesini tamamilə kəsmək üçün möhürü sıxır;

        * Güc ON: Bobin, mayenin keçməsi üçün klapan portunu açmaq üçün armaturu yuxarı çəkir

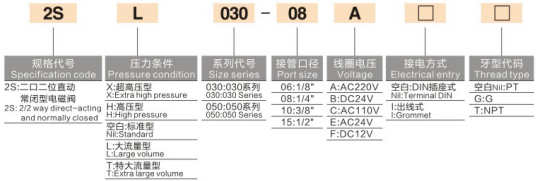

    -- Tam Model Kodlaşdırma Qaydası:2S - Təzyiq Suffiksi - Ölçü Seriyası - Port Yiv - Bobin Gərginliyi - Naqil Tipi - Mövcud Standart

        * 2S: Birbaşa fəaliyyət göstərən 2/2 yollu NC solenoid klapan

        * Təzyiq dərəcəsi şəkilçisi: Boş=Standart / L=Böyük axın / T=Əlavə Böyük Axın / H=Yüksək Təzyiq / X=Əlavə Yüksək Təzyiq

        * Ölçü seriyası: 030 (mini), 050 (orta kiçik)

        * Port kodu: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Gərginlik kodu: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Naqillər: Boş=DIN fiş rozetkası, I=Kabel naqilinin növü

        * İp: Boş=PT konik sap, G=G paralel BSPP, T=NPT Amerika sapı

     -- Əsas üstünlüklər:

        *Sıfır diferensial təzyiq işə salınması, minimum iş təzyiqi həddi yoxdur, mikro aşağı təzyiqli maye dövrələri üçün stabil işləmə

        * Ultra kompakt gövdə, cazibə məhdudiyyəti olmadan ixtiyari montaj bucağı

        * Sürətli yandırma-söndürmə dövrləri üçün millisaniyəlik sürətli cavab

     -- Tətbiq Ssenariləri:

       Kiçik CNC dəzgahı soyutma yağı spreyi, mini paltaryuyan maşın mikro spreyi, 3C avadanlığı mikro hava/su kəsici, vakuum yardımçı su təchizatı, kiçik filial boru kəmərləri (G1/8 ~ G1/2).

  2.  2S Pilot tərəfindən idarə olunan Normal Qapalı Seriya

     -- İş prinsipi:Quraşdırılmış miniatür pilot idarəetmə ağızı; əsas diafraqmanı/spoolu qaldırmaq üçün orta boru kəməri təzyiqinə əsaslanır. Tam açılış üçün minimum 0,05MPa diferensial təzyiq tələb olunur. Bobin yalnız aşağı enerji istehlakı ilə kiçik pilot qanaxma dəliyinə nəzarət edir.

        * Güc SÖNDÜRÜLÜ: Pilot dəliyi möhürlənmişdir, yuxarı axın təzyiqi boru kəmərini bağlamaq üçün əsas möhürü sıxır

        * Güc ON: Pilot kameranın təzyiqi boşalır, orta təzyiq yüksək həcmli maye axını üçün əsas makaranı qaldırır; maksimum ağız ölçüsü Φ50 (G2 düym) qədər

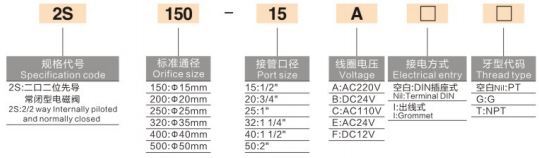

     -- Tam Model Kodlaşdırma Qaydası:2S - Orifisin Ölçüsü - Port Vidası - Bobin Gərginliyi - Naqil Tipi - Mövcud Standart

        * 2S: Pilot tərəfindən idarə olunan 2/2 yollu NC solenoid klapan

        * Orifis çərçivəsinin ölçüsü: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Port kodu: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Gərginlik / naqil / ip kodları birbaşa fəaliyyət göstərən variantlara tam uyğundur

    -- Əsas üstünlüklər:

        * Böyük düz keçid, ultra yüksək axın sürəti, bütün xətt mərkəzləşdirilmiş su/hava təchizatı şəbəkələri üçün minimum boru kəmərində təzyiq düşməsi

        * Kiçik aşağı vattlı rulon 24 saat fasiləsiz fasiləsiz işləməyə uyğun olan böyük çuxurlu klapan gövdəsini idarə edir, aşağı istilik yaradır

        * Geniş axın kanalının tıxanması asan deyil, tərkibində kiçik asılmış çirkləri olan sənaye dövriyyəli soyuducu su ilə uyğun gəlir.

     --Tətbiq Ssenariləri:

        Hava kompressorunun əsas suqəbuledici/drenaj boru kəmərləri, böyük montaj xəttinin sprey təmizləyici əsas su dövrələri, toplu su təmizləyici başlıq boruları, magistral neft xətlərinin soyuducusu üçün ştamplama avadanlığı, ağır sənaye su təchizatı sistemləri.

Universal Paylaşılan Məhsul Xüsusiyyətləri (Birbaşa + Pilotla İdarə olunur)

  1. Standart Normalda Bağlı (NC) Funksiya Zavod Defolt

     Elektrik kəsildikdə avtomatik sönmə, sistemin daha yüksək təhlükəsizliyi üçün avadanlığın bağlanması zamanı mayenin daşması və sızmasının qarşısını alır.

  2. Çoxlu Könüllü Mühür Materialları

     -- Standart NBR nitril rezin: Su, hava, sürtkü yağı üçün universaldır

     -- İsteğe bağlı EPDM etilen propilen: Turşu/qələvi davamlı, isti su və qida üçün nəzərdə tutulmuş təmiz maye

  3. Davamlı Yüksək Temperaturlu Aşağı Güclü Bobin

     Uzun fasiləsiz enerji vermək üçün istiliyədavamlı izolyasiya rulonu, yanmağa qarşı dayanıqlı izolyasiya; çevik şkaf düzümü üçün ikili naqil variantları (DIN yuvası / naqil).

  4. İxrac üçün Çox Beynəlxalq Mövzu Standartları

     PT İngilis konik, G BSP paralel, NPT Amerika ipi isteğe bağlıdır, yerli avtomatlaşdırma və xarici istehsal xətləri ilə uyğun gəlir.

  5. Tam Təzyiq Dereceli Fərdiləşdirmə

     Birbaşa fəaliyyət göstərən seriyalar standart / böyük axın / yüksək / əlavə yüksək təzyiq fərdiləşdirməsini dəstəkləyir; standart sənaye maye təzyiqi 0,05~1,0MPa üçün qiymətləndirilmiş yerli pilot seriyası.

  6. Qravitasiyasız Universal Montaj

     Şaquli, üfüqi və ya tərs quraşdırıla bilər, dar elektrik şkafının daxili sxeminə uyğun gəlir.

Vahid Ümumi Texniki Spesifikasiya Cədvəli

Birbaşa VS Pilotla İdarə olunan Tam Seçim Müqayisə Cədvəli

Seqmentləşdirilmiş Tipik Tətbiq Ssenariləri

  1. Birbaşa fəaliyyət göstərən NC Tətbiq Aralığı

     -- Kiçik CNC dəzgahları üçün tək nöqtəli soyuducu yağ enjeksiyonu və mikro sprey

     -- 3C avtomatlaşdırma avadanlığı üçün vakuum köməkçi su təchizatı və mini hava dövrəsini yandırmaq/söndürmək

     -- Kiçik ultrasəs təmizləyici maşınlar, laboratoriya mikro maye nəzarəti döngələri

     -- Avadanlığa texniki xidmət bölməsi, kiçik qurğular üçün bir nöqtəli su/qaz açarı

  2.Pilot tərəfindən idarə olunan NC Tətbiq Aralığı

     -- Hava kompressorunun tam maşın drenajı və əsas hava boru kəmərinin bağlanması

     -- Böyük montaj xətti sprey təmizləmə avadanlığı üçün əsas su dövrəsinə nəzarət

     -- Kütləvi su təmizləmə avadanlığı və yüksək axınlı dövriyyəli soyutma başlıq boruları

     -- Qida qablaşdırması, kimyəvi avadanlığın böyük buruqlu mayenin əsas bağlama klapanı

Əsas Seçim Mühakiməsi Qaydaları

     -- Boru kəmərinin statik təzyiqi ＜0,05MPa, fasiləli mikro maye təchizatı → Birbaşa təsir edən 2S seçməlidir

     -- Boru ölçüsü ≥G1/2, yüksək axınlı əsas başlıq, sabit uzunmüddətli su/hava təzyiqi → Pilot tərəfindən idarə olunan 2S seçin

     -- İsti su, qida dərəcəli, zəif turşu/qələvi mühit: Sifariş verərkən EPDM möhürünü göstərin

     -- Maşın idarəetmə şkafının daxilində mərkəzləşdirilmiş naqillər: DIN rozetkasının naqil növünə üstünlük verin

     -- Xarici rütubətli avadanlıq: Su keçirməyən kabel rakoru olan naqil tipini seçin

Uyğun Tam Pnevmatik və Maye Dövrə Həlləri

  1. Kiçik Soyutma Şöbəsi Dövrü

     -- AFC hava xidməti bölməsi → 3V seriyalı 3/2 solenoid klapan → PU boru → 2S birbaşa fəaliyyət göstərən klapan (soyutma suyu dövrəsinə nəzarət)

  2. Maşın Əsas Su Başlığı Dövrəsini tamamlayın

     -- Su çəni / hava kompressoru magistral borusu → 2S pilot böyük deşikli klapan → çox stansiyalı sprey filial xətləri

  3. Partlayışa davamlı maye sexi dövrəsi

     -- Partlayışa davamlı hava mənbəyi təmizləyici qurğu → 50-VPE partlayışa davamlı 3 yollu klapan + xüsusi partlayışa davamlı rulon 2S pilot klapan

Bir cümlənin xülasəsi

     SOLH 2S seriyalı 2/2 yollu normal qapalı maye solenoid klapan sıfır təzyiqli işəsalmada birbaşa fəaliyyət göstərən kiçik deşikli modelə və aşağı güclü yüksək axınlı pilotla idarə olunan böyük deşikli varianta bölünür, isteğe bağlı NBR/EPDM möhürləri, çox yivli çox gərginlikli uyğunluğu, avtomatik su, hava, yağ maşınlarının bağlanması, qida qablaşdırmasının avtomatik bağlanması üçün geniş istifadə olunur. avadanlıq.
