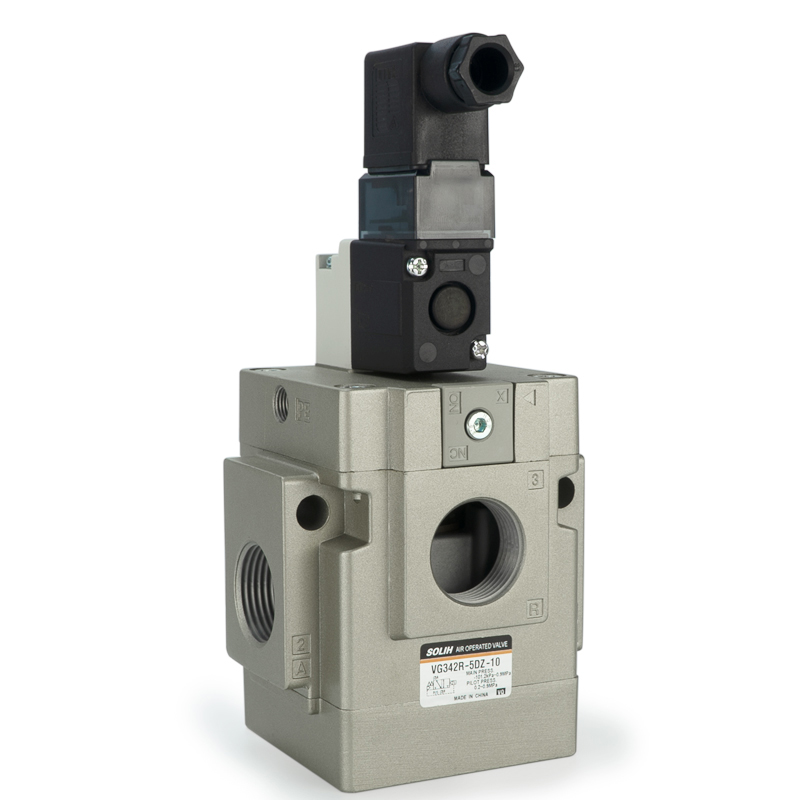

VG342 Series 3-Yollu Pilot İdarəetmə Poppet Solenoid Valf | Yüksək axınlı vakuum və pnevmatik idarəetmə klapan

Brend: SOLH by Richge Technology | Yüksək Axınlı Aşağı Güclü 3 Portlu Pnevmatik Solenoid Valf

1. Məhsula Baxış

     SOLH VG342 seriyası ayüksək axınlı 3 yollu pilotla idarə olunan poppet tipli solenoid klapan, standart pnevmatik sistemlərdə hava, vakuum və aşağı təzyiqli maye nəzarəti üçün peşəkar şəkildə hazırlanmışdır. Elastomer sızdırmazlığı, yağlamasız işləmə, ultra aşağı enerji sərfiyyatı və geniş təzyiq uyğunluğu ilə o, sadə qapaq dəyişdirmə yolu ilə normal qapalı (NC), normal açıq (NO) və xarici pilot rejimləri arasında çevik keçidi dəstəkləyir. Böyük axın tutumu, sürətli reaksiya və yüksək tezlikli dövr performansı ilə vakuum sistemləri, böyük delikli pnevmatik ötürücülər və çox dövrəli manifold pnevmatik avadanlıqlar üçün universal və səmərəli əsas idarəetmə klapan kimi xidmət edir.

2. Əsas Məhsul Xüsusiyyətləri

     • Professional Poppet Struktur və Etibarlı Sızdırmazlıq: Sıfır sızma, sıx kəsilmə və sabit uzunmüddətli dövri əməliyyatı təmin edən yüksək elastiklikli elastomer sızdırmazlıq strukturu ilə 3 portlu pilotla idarə olunan poppet dizaynını qəbul edir.

     • Geniş Orta və Təzyiq Uyğunluğu: Sıxılmış hava və vakuum mühitləri üçün uyğundur. Daxili pilot rejimi 0,2~0,9MPa-nı dəstəkləyir, xarici pilot rejimi isə əhatə edirtam vakuum -101.2kPa - 0.9MPa, müxtəlif aşağı təzyiq və vakuum iş şəraitinə uyğunlaşma.

     • Yağlamasız və Aşağı Baxım: Optimallaşdırılmış daxili struktur dizayn yağ yağlama ehtiyacını aradan qaldırır, gündəlik texniki xidmət xərclərini azaldır və təmiz sənaye ssenariləri üçün uyğun olan orta çirklənmənin qarşısını alır.

     • İkiqat enerji istehlakı rejimləri və enerjiyə qənaət: Standart DC gücü yalnız 4W; aşağı güc və uzunmüddətli enerjili növlər nail olur1.8W ultra aşağı enerji istehlakı, avadanlığın işləyən enerji istehlakını effektiv şəkildə azaldır.

     • Üstün Böyük Axın Performansı: Maksimum effektiv axın C-qiyməti 38 dm³/(s·bar) və Cv dəyəri 9,8-ə çatır. O, böyük pnevmatik komponentlərin yüksək axınlı sürətli ventilyasiya tələblərinə cavab verən 210 mm²-ə qədər effektiv kəsik sahəsi ilə çoxsaylı kalibrli spesifikasiyaları dəstəkləyir.

     • Çevik Funksional Kommutasiya: Valf funksiyası yalnız yuxarı qapağın dəyişdirilməsi, bir klapanın çox məqsədli həyata keçirilməsi və model inventar xərclərinin azaldılması ilə NC (normal qapalı), NO (normalda açıq) və xarici pilot rejimləri arasında sərbəst şəkildə çevrilə bilər.

     • Çoxfunksiyalı Tətbiq: Çox yüksək səhnə uyğunluğu ilə şərti açma-söndürmə nəzarət klapan, eləcə də xarici pilot konfiqurasiyasında seçmə klapan və paylayıcı klapan kimi istifadə edilə bilər.

3. Texniki Spesifikasiyaları tamamlayın

4. Elektrik Xüsusiyyətləri

 4.1 Nominal Gərginlik

     • AC gərginliyi: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • DC Gərginliyi: 12V, 24V

  4.2 Enerji sərfiyyatı

     • Standart DC: 4W

     • Aşağı Güc (Y Tipi): 1.8W

     • Uzunmüddətli enerjili (Tip E): 1.8W

     • AC: Inrush 12.7VA / Holding 7.6VA

  4.3 Naqillərin çəkilməsi üsulu

     • G növü: Birbaşa çıxış naqilləri

     • D növü: DIN rozetka növü (indikator işığı / həddindən artıq gərginlik mühafizəsi ilə isteğe bağlıdır)

5. Model Kodlaşdırma Qaydaları və Tərcümə

  Tipik Model nümunəsi: VG342-04G-1A

     • VG342: 3 yollu yüksək axınlı pilotla idarə olunan poppet solenoid klapan üçün seriya kodu

     • Port ölçüsü kodu: 04=1/2", 06=3/4", 10=1"

     • Naqil növü: G=Birbaşa çıxış, D=DIN rozetkası

     • Gərginlik kodu: 1=AC100V, 4=AC220V, 6=DC24V

     • Dövrə rejimi: A=Normal olaraq Qapalı (NC), B=Normal Açıq (NO), R=Xarici Pilot

6. Tipik Tətbiq Ssenariləri

     • Vakuum Sisteminə Nəzarət: Vakuum sorma fincanları, vakuum generatorları və avtomatlaşdırılmış vakuum saxlama və buraxma sxemləri üçün mükəmməldir.

     • Böyük axınlı Pnevmatik Ötürücülər: Sürətli və güclü pnevmatik hərəkəti həyata keçirmək üçün böyük delikli silindrlər və pnevmatik tutucularla uyğunlaşdırılmışdır.

     • Aşağı və Mikro Təzyiqli Maye Dövrləri: Aşağı təzyiqli pnevmatik və mikrotəzyiqli maye ötürücü sistemlər üçün sabit nəzarət.

     • Manifold Valf Sistemi: Çox dövrəli inteqrasiya olunmuş pnevmatik sistemlər üçün əsas idarəetmə klapan və seçim/paylayıcı klapan kimi istifadə olunur.

     • Yüksək tezlikli enerjiyə qənaət edən avadanlıq: Tez-tez açılıb-söndürülməsi və uzunmüddətli enerjiyə qənaət əməliyyatı tələb edən avtomatlaşdırılmış avadanlıq üçün uyğundur.

Bir cümlənin xülasəsi

     SOLH VG342 seriyalı 3 yollu pilotla idarə olunan solenoid klapan birləşirböyük axın, vakuum uyğunluğu, aşağı enerji istehlakı və çox rejimli dəyişdirilə bilən funksiyalar, vakuum sistemləri, böyük axınlı pnevmatik sxemlər və yüksək tezlikli avtomatlaşdırılmış avadanlıqlar üçün yüksək performanslı, enerjiyə qənaət edən və çox yönlü əsas idarəetmə klapanıdır.
