Brend: SOLH by Richge Technology | Tam Mexanik və İnterfeys SMC ZL1 Original Series ilə dəyişdirilə bilər
 |

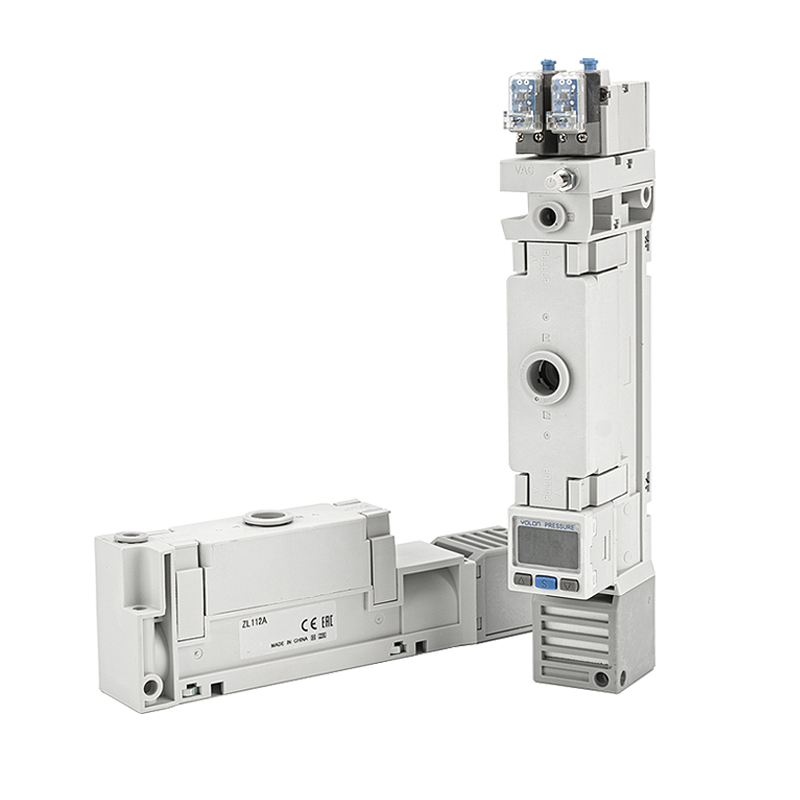

SOLIH ZL1 seriyası SMC ZL1 orijinal ölçüsü və port quruluşu ilə tam dəyişdirilə bilən çoxpilləli venturi diffuzor enerjiyə qənaət edən vakuum ejektor strukturunu qəbul edir. Eyni hava istehlakı şəraitində daha yüksək əmmə axını və daha az enerji itkisi təmin edir. Yüksək sürətli seç və yerləşdir robot manipulyatorları və məsaməli nəfəs alan iş parçaları üçün güclü adsorbsiya tətbiqləri üçün geniş şəkildə tətbiq edilmişdir.

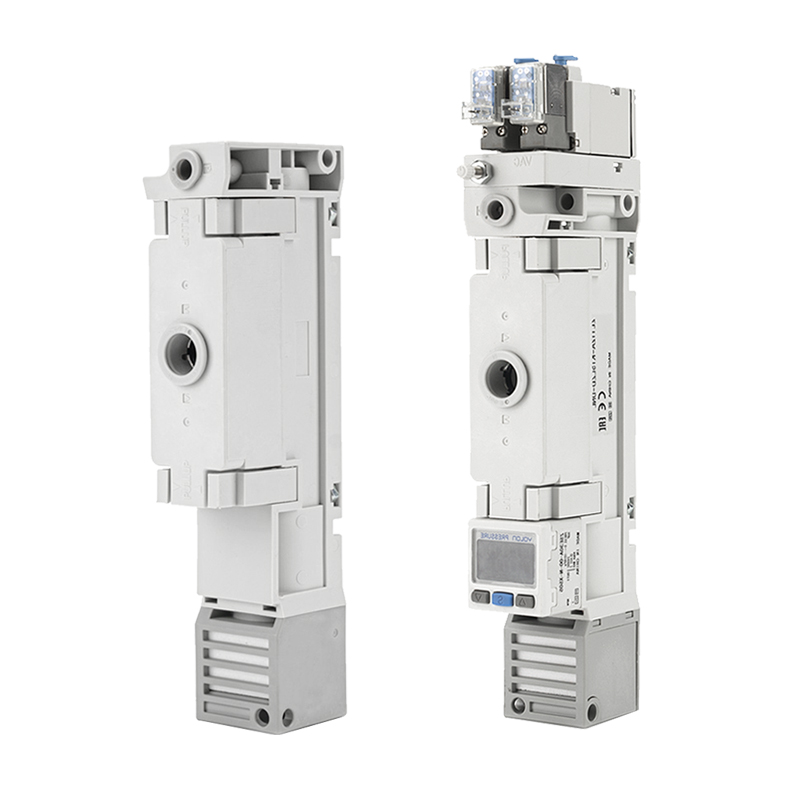

Seçim üçün iki əsas konfiqurasiya:
• Vanasız tip (klapansız): Yalnız təmiz ejektor gövdəsi, xarici solenoid klapanlarla idarə olunur. Xüsusi sistem inteqrasiyası üçün aşağı qiymətli və yüksək çevikdir.
• Valf Tipi ilə: İnteqrasiya edilmiş tədarük klapanı, buraxma klapanı və vakuum təzyiqinin aşkarlanması modulu. Əlavə xarici klapan komponentləri tələb olunmur, sadələşdirilmiş boru kəməri və daha sürətli reaksiya. Robotun qol ucu alətləri (EOAT) üçün üstünlük verilən əsas həll.
Model 12A spesifikasiyası: Maksimum emiş axını 100L/dəq (ANR), işləyən tədarük hava təzyiqi 0,4~0,6MPa təmiz sıxılmış hava. Tək toxunuşlu fitinqlərlə təchiz olunmuş təchizat portu və vakuum portu: Φ6 metrik və ya Φ1/2‑düymlük imperial isteğe bağlıdır.

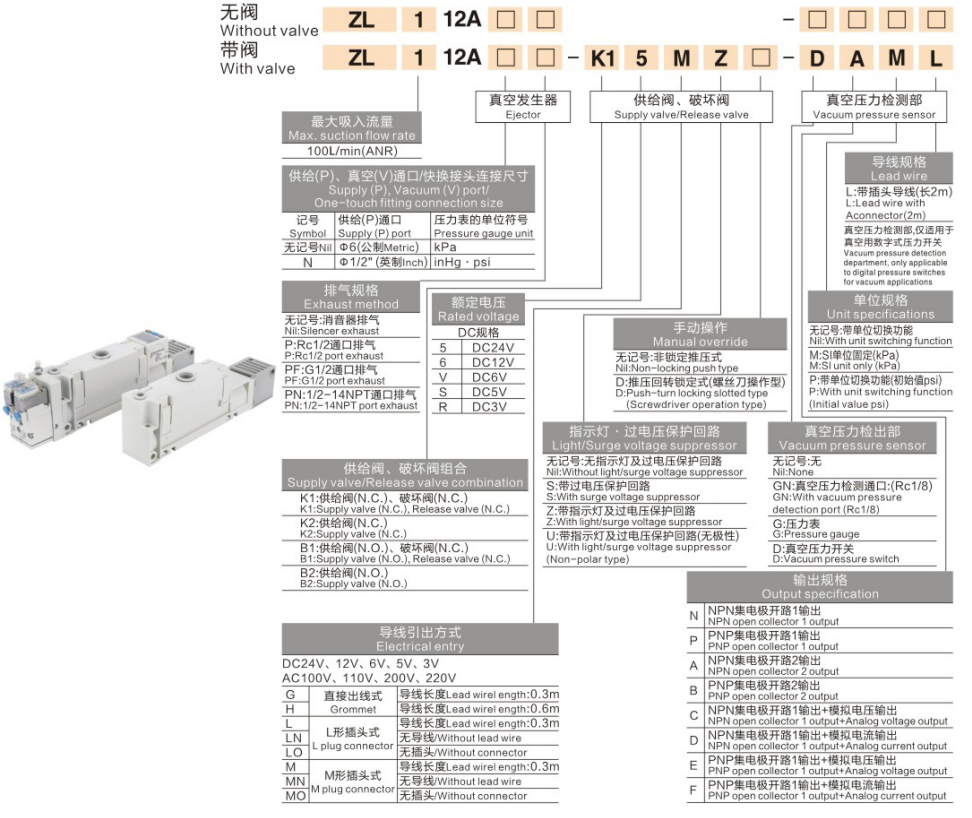

2.1 Valfsiz Əsas Kodlaşdırma
ZL1‑12A
• ZL1: Çox mərhələli vakuum ejektor seriyası kodu
• 12A: Ölçü kodu, maksimum emiş axını 100L/dəq (ANR)
Tam nümunə:ZL1‑12A‑K15MZ‑DAML
|
Kod Seqmenti |
Müvafiq Modul və Tərif |
|
ZL1‑12A |
Seriya + ölçü kodu (100L/dəq) vakuum ejektorunun əsas gövdəsi |
|
K1 |
Təchizat Klapanı N.C. + Boşaltma Klapanı N.C. birləşməsi, tədarük/buraxma klapanının montajı |
|
5 |
Nominal bobin gərginliyi DC24V |
|
M |
M-formalı fiş tipli məftil çıxışı, kabel uzunluğu 0,3 m |
|
Z |
Göstərici lampa və həddindən artıq gərginlikdən qorunma dövrəsi ilə |
|
D |
Quraşdırılmış vakuum təzyiq açarı aşkarlama qurğusu |
|
A |
NPN açıq kollektor iki kanallı çıxış spesifikasiyası |
|
M(L) |
Təzyiq dəyişdirici kabel: 0,3 m / 2 m fişlə, yalnız birini seçin |
3.1 Təchizat(P) / Vakuum(V) Portu Bir toxunuşla uyğunlaşdırma ölçüsü
|
Mark |
Təchizat (P) Limanı |
Təzyiq Vahidi Seçimləri |
|
İşarə yoxdur / N |
Φ6 Metrik bir toxunuşlu fitinq |
kPa |
|
düym versiyası |
Φ1/2" Imperial tək toxunuşlu fitinq |
inHg, psi |
3.2 Egzoz üsulu
|
Mark |
Egzoz Təsviri |
|
İşarə yoxdur |
Səsboğucu egzozu (standart, aşağı səs-küy performansı) |
|
PR |
1/4" port egzozu, mərkəzləşdirilmiş egzoz üçün xarici borular |
|
PG1/2 |
G1/2 port egzozu, böyük axınlı mərkəzləşdirilmiş egzoz |
|
PN1/2‑14NPT |
Şimali Amerika avadanlığı üçün NPT 1/2‑14 port çıxışı |
3.3 Nominal Gərginlik
|
Kod |
Gərginlik Spesifikasiyası |
|
5 |
DC24V (əsas sənaye) |
|
6 |
DC12V |
|
V |
DC6V (isteğe bağlı) |
|
VDC |
DC5V (yalnız sifarişlə hazırlanmış) |
3.4 Təchizat Klapanı və Boşaltma Klapanı Kombinasiyaları (Vankalı Modellər üçün)
|
Kod |
Vana birləşməsi |
Funksiya təsviri |
|
K1 |
Təchizat Klapanı N.C. + Boşaltma Klapanı N.C. |
Vakuumun yığılması üçün enerji təchizatı; sürətli boşalma üçün enerji verin. Standart əsas seçim. |
|
K2 |
Təchizat Valfi N.C. (buraxma klapan yoxdur) |
Yalnız təchizat nəzarəti; vakuum təbii yolla buraxılır, xərc baxımından optimallaşdırılmış həll. |
|
B1 |
Təchizat Valfi N.O. + Boşaltma Klapanı N.C. |
Xüsusi vakuum saxlama iş şəraiti üçün normal olaraq açıq tədarük klapanı, enerji söndürüldükdən sonra davamlı hava təchizatı. |
|
B2 |
Təchizat Valfi N.O. (buraxma klapanı yoxdur) |
Əsas normal-açıq təchizat konfiqurasiyası. |
3.5 Əllə ləğvetmə funksiyası
|
Mark |
Manual-Override Əməliyyat Rejimi |
|
İşarə yoxdur |
Bağlanmayan təkan düyməsi: enerji vermək üçün itələyin, sıfırlama üçün buraxın. |
|
D |
Təkanla dönmə kilidləmə növü (tornavida işlək), istismara vermə və sazlama zamanı fasiləsiz hava təchizatı üçün kilid. |
3.6 Göstərici lampası və həddindən artıq gərginlikdən qorunma dövrəsi
|
Mark |
Konfiqurasiya Təsviri |
|
İşarə yoxdur |
Göstərici lampa və həddindən artıq gərginlikdən qorunma dövrəsi yoxdur. |
|
S |
Bobin xidmət müddətini uzatmaq üçün quraşdırılmış həddindən artıq gərginlik artımını söndürmə sxemi. |
|
Z |
Açıq vəziyyətin vizuallaşdırılması üçün göstərici lampası və həddindən artıq gərginlikdən qorunma sxemi. |
|
U |
Polaritesiz göstərici lampası və həddindən artıq gərginlikdən qorunma sxemi, ixtiyari naqillərə icazə verilir. |
3.7 Elektrik Giriş / Naqil Çıxış Rejimi
|
Kod |
Kabel çıxışının tərifi |
|
G |
Kabel girişi, kabel uzunluğu: 0,3 m |
|
H |
L-formalı fiş tipli çıxış, kabel uzunluğu: 0,6 m |
|
LN |
L-formalı ştepsel tip, kabel təmin edilmir (müştəri özü hazırlayan naqil dəsti) |
|
M |
M-formalı fiş tipli çıxış, kabel uzunluğu: 0,3 m |
|
MN |
M-formalı ştepselli tip, kabel verilmir (müştəri özü hazırlayan naqil dəsti) |
3.8 Vakuum Təzyiq Bölməsi (Yalnız vakuum aşkarlayan qurğular üçün etibarlıdır)
|
Mark |
Vahid Parametrləri |
|
İşarə yoxdur |
Çox vahid dəyişdirilə bilər: kPa / inHg / psi seçilə bilər |
|
M |
Sabit vahid, yalnız kPa |
|
S |
Çox vahid dəyişdirilə bilər, zavodda psi-yə əvvəlcədən təyin edilmişdir |
|
P |
Çox vahid dəyişdirilə bilər, zavodda psi-yə əvvəlcədən təyin edilmişdir |
3.9 Vakuum təzyiqinin aşkarlanması modulu
|
Mark |
Aşkarlama funksiyası və tətbiqi |
|
İşarə yoxdur |
Aşkarlama vahidi yoxdur; təmiz ejektor gövdəsi, xarici sensoru ayrıca birləşdirin. |
|
GN |
Vakuum aşkarlama portu (Rc1/8), xarici rəqəmsal təzyiqölçən və ya PLC əldəetmə modulunu birləşdirin. |
|
G |
Yerli vizual vakuum səviyyəsində oxumaq üçün quraşdırılmış analoq təzyiqölçən. |
|
D |
Quraşdırılmış vakuum təzyiq açarı, çatışmayan hissə siqnalı və iş parçasının yerində əks əlaqə üçün çıxış açarı / analoq siqnal. |
3.10 Çıxış Spesifikasiyası (D-tipli vakuum təzyiq açarı üçün)
|
Kod |
Çıxış rejiminin təsviri |
|
N |
NPN açıq kollektor 1 kanal çıxışı, PLC NPN giriş kanalı üçün standart |
|
P |
PNP açıq kollektor 1 kanal çıxışı |
|
A |
NPN açıq kollektor iki kanallı müstəqil çıxış |
|
W |
PNP açıq kollektor iki kanallı müstəqil çıxış |
|
C |
NPN 1-kanal açarı + analoq gərginlik çıxışı |
|
D |
NPN 1-kanal açarı + analoq cərəyan çıxışı |
|
E |
PNP 1-kanal açarı + analoq gərginlik çıxışı |
|
F |
PNP 1-kanal açarı + analoq cərəyan çıxışı |
3.11 Təzyiq keçid kabelinin spesifikasiyası (D-tipi üçün)
|
Kod |
Kabel Tərifi |
|
L |
Əvvəlcədən yığılmış kabel, ümumi uzunluq: 2m |
|
M |
Əvvəlcədən yığılmış kabel, ümumi uzunluq: 0,3 m |
|
Parametr elementi |
Standart Spesifikasiya |
|
İş prinsipi |
Çox mərhələli diffuzor venturi vakuum ejektoru, yüksək səmərəli enerjiyə qənaət edən quruluş |
|
Maksimum emiş axını (12A ölçüsü) |
100L/dəq (ANR) |
|
Standart Təchizat Hava Təzyiqi |
0,4 ~ 0,6MPa |
|
Təchizat / Vakuum Portu |
Bir toxunuşla uyğunluq: Φ6 Metrik / Φ1/2" Imperial isteğe bağlıdır |
|
Egzoz Seçimləri |
Standart səsboğucu egzozu; PR / PG / PN port tipli mərkəzləşdirilmiş xarici egzoz isteğe bağlıdır |
|
Nominal Bobin Gərginliyi |
DC24V / DC12V / DC6V; DC5V xüsusi tələb əsasında mövcuddur |
|
Elektrik Giriş Seçimləri |
G grommet / H‑L formalı fiş / M‑M formalı fiş; Müştəri naqilləri üçün LN / MN kabelsiz versiya |
|
Vakuum aşkarlama vahidi |
Aşkarlanma yoxdur / GN aşkarlama portu (Rc1/8) / G yerli təzyiqölçən / D quraşdırılmış vakuum təzyiq açarı |
|
Siqnal Çıxışı |
NPN / PNP tək-iki kanal keçid çıxışı; analoq gərginlik / cərəyan çıxışı isteğe bağlıdır |
|
Göstərici və dalğalanmadan qorunma |
Qoruma yoxdur / S dalğalanmadan qorunma / Z göstərici+mühafizə / U polaritesiz göstərici+mühafizə |
|
Müqayisə maddəsi |
Vanasız Tip ZL1‑12A |
ZL1‑12A‑K1 Tipi Valf ilə… |
|
İnteqrasiya edilmiş klapanlar |
Daxili klapan yoxdur, xarici 3 yollu solenoid klapan tələb olunur |
İnteqrasiya edilmiş tədarük klapan + buraxma klapan (K1/K2/B1/B2 seriyası) |
|
Vakuum Fasilə üsulu |
Xarici klapan və ya təbii buraxılışla idarə olunur |
İş parçasının sürətli düşməsi üçün daxili boşaltma klapan ilə ani vakuum fasiləsi |
|
Cavab sürəti |
Xarici klapan və boru xəttinin düzülüşündən asılıdır |
Yüksək dövrəli robot tətbiqi üçün daha sürətli inteqrasiya edilmiş cavab |
|
Boruların mürəkkəbliyi |
Ayrı-ayrı klapanlar, fitinqlər və filtr aksesuarları tələb olunur |
Yüksək inteqrasiya olunmuş, minimum sahədə boru işləri |
|
Xərc və Çeviklik |
Ən aşağı qiymət, maksimum sistem dizayn çevikliyi |
Robot EOAT son effektoru üçün daha yüksək inteqrasiya səviyyəsinə üstünlük verilir |
|
Təzyiq aşkarlanması |
Xarici vakuum təzyiq açarı tələb olunur |
Əlavə olaraq quraşdırılmış G təzyiqölçən / D vakuum təzyiq açarı |
Həll 1: Valfsiz Xərcli Optimallaşdırılmış Dövrə
AFC2000 qeyri-neft iki vahidli hava mənbəyi müalicəsi → 3V110 3 yollu solenoid klapan → ZL1‑12A klapansız vakuum ejektoru → ZPT vakuum vakuum kuboku
Həll 2: Valflı Yüksək Sürətli Robot Seçmə və Yerləşdirmə Dövrəsi
AR təzyiq tənzimləyicisi → ZL1‑12A‑K15MZ‑DAML (inteqrasiya edilmiş tədarük klapanı, buraxma klapan və vakuum təzyiq açarı) → robot son effektli emiş kuboku, avtomatik çatışmayan iş parçası siqnalı funksiyası dəstəklənir.
Həll 3: Multi-Bank Mərkəzləşdirilmiş Hava Təchizatı Dövrü
AFC böyük axınlı qeyri-neft iki bloklu → çoxlu ZL1 klapanlı ejektor manifold qurğusu → çox emiş kuboklu sinxron material toplama.
• Port ölçüsü: Standart PU6 / Φ6 boruları üçün işarəsiz metrik portu seçin. İmperator Φ1/2" boruları üçün inHg / psi təzyiq vahidi ilə birlikdə imperiya portunu təyin edin.
• Egzoz: Aşağı səs-küylü atelye mühiti üçün standart səsboğucu qazını saxlayın. Təyin olunmuş təhlükəsiz əraziyə tükəndirmək üçün PR / PG / PN port tipli mərkəzləşdirilmiş egzozu qəbul edin.
• Gərginlik: Daxili avtomatlaşdırma avadanlığı üçün DC24V(kod 5); Avropa ixracı və ya aşağı gərginlikli cihaz layihələri üçün DC12V / DC6V.
• Vana birləşməsi: Standart yüksək sürətli seçmə və yerləşdirmə üçün K1 (N.C. təchizatı + N.C. buraxılışı); Xərclərin azaldılması üçün K2; B1/B2 xüsusi normal-açıq vakuum-tutma iş şəraiti üçün.
• Aşkarlama tələbi: PLC çatışmayan hissə siqnalı üçün D vakuum təzyiq açarını (NPN/PNP uyğun PLC giriş növü) seçin; G yerində vizual yoxlama üçün yerli manometr; Üçüncü tərəfin xarici məlumatların əldə edilməsi üçün GN aşkarlama portu.
• Göstərici və dalğalanmadan qorunma: Şkaf diaqnostikası üçün Z / U versiyasını seçin; S rütubətli ağır iş mühiti üçün həddindən artıq gərginlikdən qorunma.
• Əl ilə ləğv: Tez-tez işə salma və sazlama ssenariləri üçün D təkan-dönüş kilidləmə təlimatını ləğv edin, kilidlənmiş davamlı hava təchizatını dəstəkləyin.
• 3C elektronika PCB və çiplə yüksək sürətli seç və yerləşdir
• Litium-ion batareya elektrodunun təbəqə materialının ötürülməsi
• Karton və məsaməli materialın güclü adsorbsiya
• Şüşə və sac-metal ağır robot yığımı
• Enjeksiyon qəlibləmə robotunun hissələrinin çıxarılması və qəlibdən çıxarılması
• Qida emalı üçün qablaşdırma tətbiqi
• Yüksək sürətli robot ötürmə sistemlərini çeşidləyən logistika
• Yağ dumanı FRL qurğularından istifadə etməyin (AC / BC seriyası üç vahid) vakuum ejektorunun hava təchizatı üçün. Yağlama yağı çoxpilləli diffuzor başlıqlarını bağlayacaq, AFC qeyri-neft iki vahidli hava mənbəyi təmizləyici qurğunu qəbul etməlidir.
• Məcburi olaraq ZFC daxili vakuum filtrini yuxarı tərəfə quraşdırın. Kiçik çoxmərhələli başlıqlar toza həssasdır; hissəciklərin çirklənməsi ilə tıxandıqdan sonra emiş axını ciddi şəkildə pisləşəcək.
• Sürətli vakuum yığılmasına və sabit sorma performansına zəmanət vermək üçün ejektor və vakum qabı arasında şlanq uzunluğunu mümkün qədər qısa saxlayın.
• Optimal tədarük hava təzyiqi diapazonu 0,4~0,6MPa. Qeyri-kafi təzyiq zəif emişə gətirib çıxarır; həddindən artıq təzyiq sıxılmış hava istehlakını artırır.
• Valflı modellər üçün idarəetmə şkaflarının içərisində solenoid bobinin xidmət müddətini uzatmaq üçün daxili gərginlikdən qorunma dövrəsi olan Z / S / U versiyalarını seçin.
• PR / PG / PN mərkəzləşdirilmiş egzoz konfiqurasiyaları üçün maneəsiz egzoz borularını qoruyun, arxa təzyiq vakuum qurma performansını ciddi şəkildə aşağı salacaq.
