Brend: SOLH by Richge Technology | SMC ZL212 Quraşdırma Ölçüsü ilə Uyğundur
 |

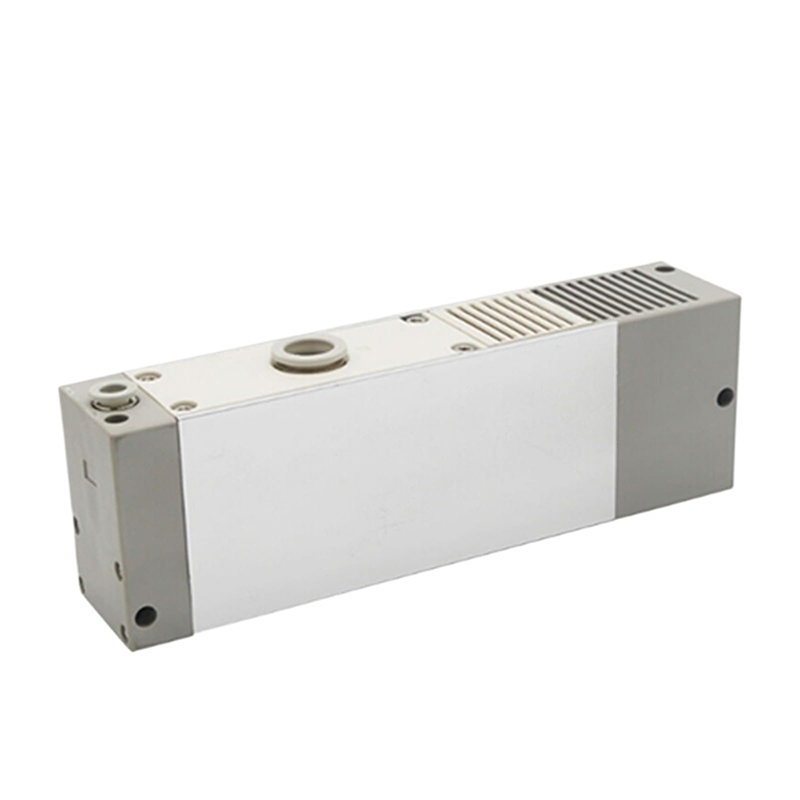

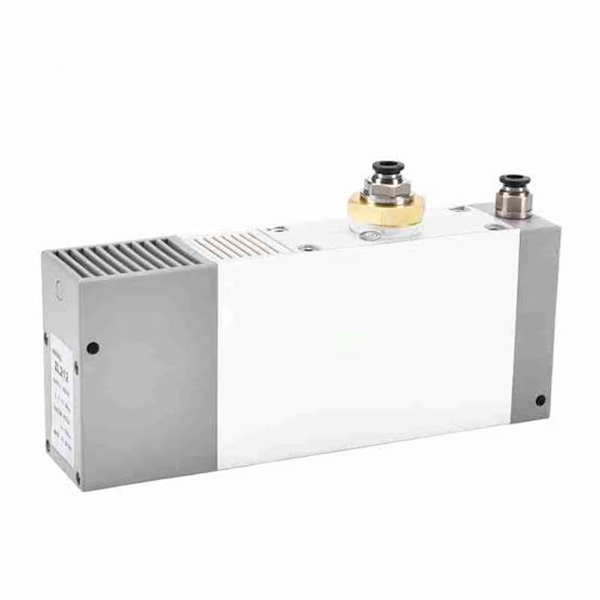

ZL212 seriyası ZL112 seriyasından əldə edilən təkmilləşdirilmiş böyük axınlı çoxpilləli vakuum ejektorudur. Daha böyük nozzle deliği ilə təchiz edilmiş, daha yüksək vakuum səviyyəsi və təkmilləşdirilmiş əmmə axını təmin edir. Böyük vantuzlar, məsaməli iş parçaları və yüksək sızma iş şəraiti üçün xüsusi olaraq hazırlanmışdır. Robot manipulyatorlar, təbəqə metal və şüşə materialların işlənməsi üçün əsas vakuum vahidi kimi geniş şəkildə qəbul edilir.
|
Parametr elementi |
Spesifikasiya |
|
Məhsulun mövqeyi |
ZL112-nin təkmil təkmilləşdirilmiş modeli, daha yüksək vakuum və daha yüksək axın üçün daha böyük başlıq |
|
Tətbiq olunan Maye |
Sıxılmış Hava |
|
Təchizat Hava Təzyiq |
0,3~0,7MPa, optimal işləmə diapazonu: 0,45~0,5MPa |
|
Vakuum dərəcəsi |
-90 ~ -95kPa |
|
Emiş axını |
ZL112-dən 30%-dən çox yüksəkdir, məsaməli iş parçaları və böyük vantuzlar üçün uyğundur |
|
Hava istehlakı |
Çoxpilləli diffuzor dizaynı, təkpilləli vakuum ejektoruna nisbətən 40%-dən çox enerji qənaəti |
|
Mühit Temperatur Aralığı |
-5℃ ~ 60℃ |
|
Port bağlantısı |
SMC ZL212 montaj ölçüsü ilə tamamilə dəyişdirilə bilən standart bir toxunuşlu fitinq / iplik portu |

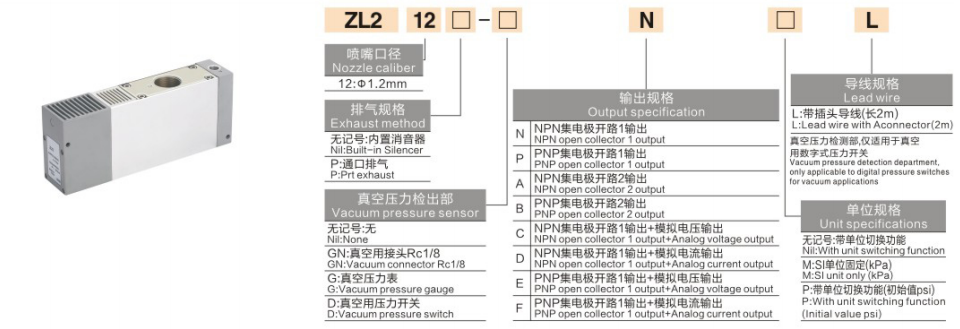

Əsas format:ZL212‑□‑□‑□‑□
Genişlənmiş klapanlı format:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL
|
Vəzifə |
Kod |
Tərif və Ətraflı Təsvir |
|
1-4 |
ZL212 |
Çox mərhələli vakuum ejektoru üçün seriya kodu, ZL112 ilə müqayisədə daha böyük nozzle deliği |
|
5-ci |
İşarə yoxdur |
Səsboğucu egzozu, ümumi atelye üçün standart səs-küyün azaldılması |
|
|
P |
Port egzozu, yüksək axınlı və ya mərkəzləşdirilmiş egzoz quraşdırılması üçün |
|
6-cı |
İşarə yoxdur |
Vakuum aşkarlama modulu olmadan |
|
|
GN |
Xarici təzyiqölçən qoşulması üçün Rc1/8 vakuum aşkarlama portu |
|
|
G |
Quraşdırılmış Y40Z mexaniki vakuum manometri |
|
|
D |
Quraşdırılmış rəqəmsal vakuum təzyiq açarı |
|
7-ci |
N |
NPN açıq kollektor 1 kanal çıxışı |
|
|
P |
PNP açıq kollektor 1 kanal çıxışı |
|
|
A/B/C/D/E/F |
Çoxkanallı çıxış / analoq siqnal çıxışı və digər genişləndirilmiş funksiyalar |
|
8-ci |
L |
2 metrlik əvvəlcədən yığılmış fiş tipli kabel |
|
|
M / P |
Sabit vahid / dəyişdirilə bilən vahid (kPa / psi isteğe bağlı) |
|
Model |
Əsas Konfiqurasiya |
Tipik Tətbiq |
|
ZL212 |
Standart baza bloku, ölçü yoxdur, quraşdırılmış klapan yoxdur |
Ümumi yüksək axın tətbiqi, xarici solenoid klapan tələb olunur |
|
ZL212‑GN |
Rc1/8 xarici vakuum ölçmə interfeysi |
Oxumaq üçün xaricdən qoşulmuş vakuumölçən tələb edən proqramlar |
|
ZL212‑D |
Quraşdırılmış rəqəmsal vakuum təzyiq açarı |
PLC nəzarəti üçün rəqəmsal vakuum oxu və elektrik siqnalı rəyi |
|
ZL212‑P |
Daxili səsboğucu olmadan port tipli egzoz versiyası |
Yüksək axınlı mərkəzləşdirilmiş egzoz ssenariləri, səs-küyə həssas olmayan mühit |
|
ZL212‑G |
Y40Z mexaniki vakuumölçən ilə təchiz edilmişdir |
Effektiv yerli mexaniki vakuum səviyyəsinin göstəricisi |
|
Müqayisə maddəsi |
ZL112 |
ZL212 |
|
Burun dəliyi |
Φ1,2 mm |
Daha böyük ölçülü nozzle |
|
Vakuum dərəcəsi |
-88 ~ -92kPa |
-90 ~ -95kPa, daha yüksək vakuum performansı |
|
Emiş axını |
Orta axın sürəti |
+30% daha yüksək emiş axını |
|
Uyğun İşlək Vəziyyəti |
Ümumi vantuzlar, kiçik-orta iş parçaları |
Böyük vantuz, məsaməli iş parçası, təbəqə və şüşə, yüksək sızma halqaları |
|
Baza-model Qiymət Arayışı |
245-dən başlayaraq |
478-dən başlayaraq, təqribən. Eyni konfiqurasiyada 20% daha yüksək |
• Təkmilləşdirilmiş çoxmərhələli venturi performansı: Təkmilləşdirilmiş vakuum səviyyəsi və udma axını, yüksək sızma pnevmatik vakuum sxemləri üçün əla uyğunlaşma.
• Tam inteqrasiya olunmuş modul variantları: Solenoid təchizatı / buraxma klapanı, səsboğucu, mexaniki / rəqəmsal vakuumölçən və təzyiq açarı əlavə köməkçi hissələri minimuma endirərək bir parça konfiqurasiya üçün mövcuddur.
• Aşağı səs-küylü tikinti: Quraşdırılmış səsboğucu, səs-küy səviyyəsi ≤70dB, adi zavod atelye mühiti üçün uyğundur.
• Baxımsız dayanıqlı əməliyyat: Sıfır hərəkət edən mexaniki komponentlər, 24 saat davamlı istehsal üçün uzun xidmət müddəti.
• Uyğun montaj izi: ZL112 ilə dəyişdirilə bilən quraşdırma ölçüsü, birbaşa sahə yeniləməsini dəstəkləyir.
• Kiçik-orta iş parçası və tək sorma stəkanı tətbiqi: Daha yaxşı qiymət performansı üçün ZL112 seçin.
• Böyük vakuum stəkanı, məsaməli material, təbəqə şüşəsi və ya yüksək sızma vakuum halqası: Kifayət qədər vakuum və axın tutumu üçün ZL212 qəbul edin.
• Avtomatik dövrə nəzarəti: K1 ikili klapan versiyasını seçin (təchizat + buraxma klapan), qapalı dövrəli siqnal rəyi üçün vakuum təzyiq açarı ilə uyğunlaşdırın.
• Sahədə vizual monitorinq və istismara vermə: Rəqəmsal vakuum dəyərini birbaşa oxumaq üçün D rəqəmsal təzyiq açarı variantını seçin.
• Şüşə, təbəqə metal, taxta lövhə və böyük ölçülü boşqab komponentləri üçün robotla işləmə
• Məsaməli iş parçasının adsorbsiyası: karton, köpük, tekstil və keçirici materialın seçilməsi
• Geniş sahəli çoxlu emiş stəkan qurğusu üçün yüksək sızma vakuum dövrəsi
• Avtomatlaşdırma montaj xətti, injection-qəlibləmə robotunun qəlibdən çıxarılması və materialların ötürülməsi
• Logistika avadanlığı böyük ölçülü malların vakuum tutma stansiyası
