2W Series 2/2 Way Maye Solenoid Valf (Birbaşa Təsirli + Pilotla İdarə olunur)

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH 2W seriyası universal sənaye 2/2 yollu normal qapalı maye bağlama solenoid klapandır, iki struktur xəttinə bölünür: birbaşa fəaliyyət göstərən 2W (030/050 kiçik seriya) və pilotla idarə olunan 2W (150 ~ 500 böyük çuxur seriyası). O, təmiz su, sıxılmış hava, sürtkü yağı, soyuducu kəsici maye və zəif aşındırıcı maye boru kəmərləri üçün avtomatik yandırma/söndürmə idarəsini həyata keçirir.

       * Çox qatlı korroziyaya qarşı sızdırmazlığı olan pirinç klapan gövdəsi; tam diapazon seçimi üçün sıfır təzyiqli işəsalma birbaşa tipli və yüksək axınlı pilot tipli ikili seçimlər

       * Qlobal ixrac üçün PT/G/NPT çoxlu iplə uyğun gələn standart ölçü və sap xüsusiyyətləri

       * Aşağı temperatura davamlı rulon sabit uzunmüddətli davamlı enerjiləşdirməni dəstəkləyir

     Su təmizləyici avadanlıq, dəzgah alətinin soyutma sxemləri, sprey təmizləmə xətləri, hava kompressor boru kəmərləri və tam sənaye maye avtomatlaşdırma sistemləri ilə geniş şəkildə uyğunlaşdırılır.

İki Məhsul Xətti Tam Təsnifat: Birbaşa fəaliyyət göstərən NC VS Pilotla idarə olunan NC

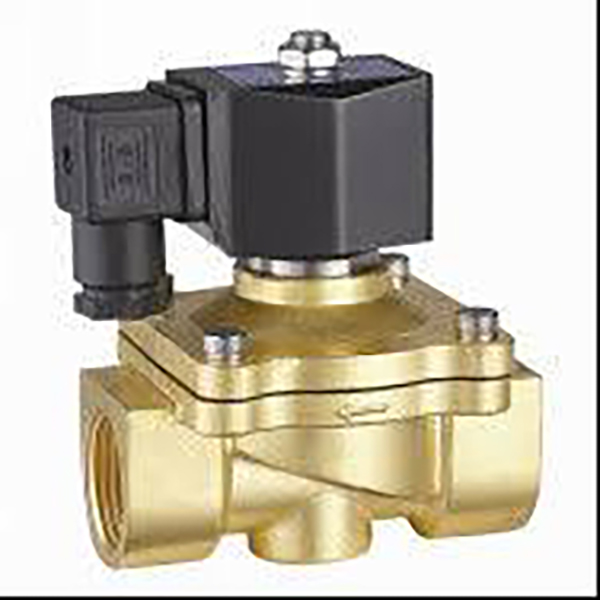

  1. 2W Birbaşa Təsirli Normalda Bağlıdır (Model Nümunəsi: 2W-L030-08)

     --İşləyən Principle:Elektromaqnit sarğı, 0MPa sıfır orta təzyiq altında tam açılmağa imkan verən əsas klapan oturacağını açmaq/bağlamaq üçün daxili armatur sapını birbaşa idarə edir.

        * Güc SÖNDÜRÜLÜ: Yay boru kəməri mayesini tamamilə kəsmək üçün sızdırmazlıq contasını sıxır

        * Güc ON: Elektromaqnit qüvvəsi iki istiqamətli maye dövranını həyata keçirmək üçün makaranı qaldırır

           Köməkçi pilot kamerası yoxdur, millisaniyəlik sürətli cavab sürəti ilə ultra sadə quruluş.

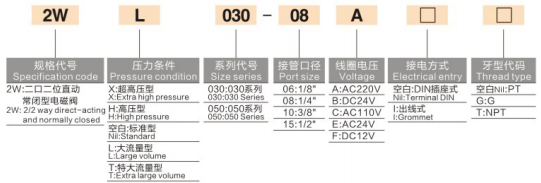

    -- Model Kodlaşdırma Qaydasını tamamlayın

     2W - Təzyiq/Axım Suffiksi - Ölçü Seriyası - Port Vidası - Bobin Gərginliyi - Naqil Tipi - Mövcud Standart

        * 2W: Birbaşa fəaliyyət göstərən 2/2 yollu normal qapalı solenoid klapan

        *  Təzyiq və axın şəkilçisi: Boş=Standart / L=Böyük Axın / T=Əlavə Böyük Axın / H=Yüksək Təzyiq / X=Əlavə Yüksək Təzyiq

        *  Ölçü seriyası: 030 (miniatür), 050 (orta kiçik)

        *  Port kodu: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Gərginlik kodu: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Naqil rejimi: Boş=DIN rozetkası (idarəetmə şkafı üçün standart), I=su keçirməyən naqil (xarici nəmli avadanlıq)

        *  İp standartı: Blank=PT İngilis konik sap, G=G paralel ip, T=NPT Amerika sapı

   --  Əsas üstünlüklər

       *  Sıfır diferensial təzyiqin işə salınması, minimum iş təzyiqi limiti yoxdur, vakuum, mikrotəzyiq və mikro axın su dövrələri altında stabil açılış

        *  Ultra kompakt gövdə, dar avadanlıq şkafının düzülüşü üçün ixtiyari montaj bucağı

        *  Milisaniyəlik sürətli açma-söndürmə reaksiyası, yüksək tezlikli fasiləli start-stop dövrləri üçün uyğundur

        *  Aşağı istehlak dəyərinə malik kiçik klapan gövdəsi, tək nöqtəli qol nəzarəti üçün qənaətcil ilk seçimdir

     --  Tətbiq Ssenariləri

      Kiçik CNC dəzgahları üçün bir nöqtəli soyuducu yağ enjeksiyonu, mini sprey təmizləyici maşınlar, 3C avtomatlaşdırma avadanlığı üçün mikro hava/suya nəzarət, hava kompressorlarının kiçik filial açarları, laboratoriya mikro mayesinin işə salınması/söndürülməsi nəzarəti.

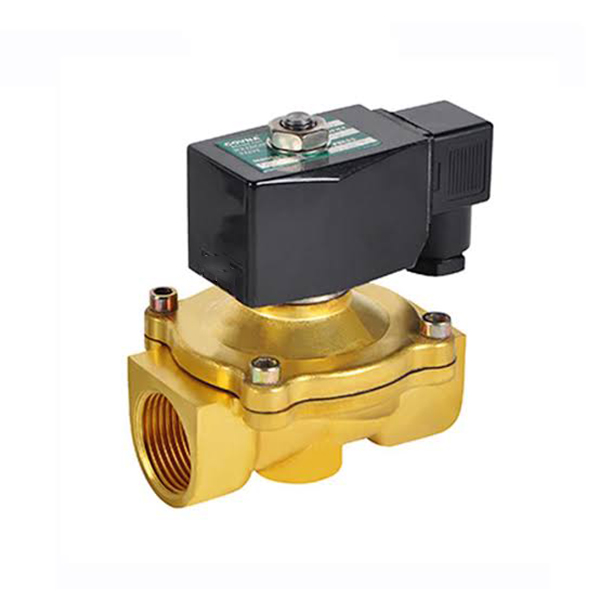

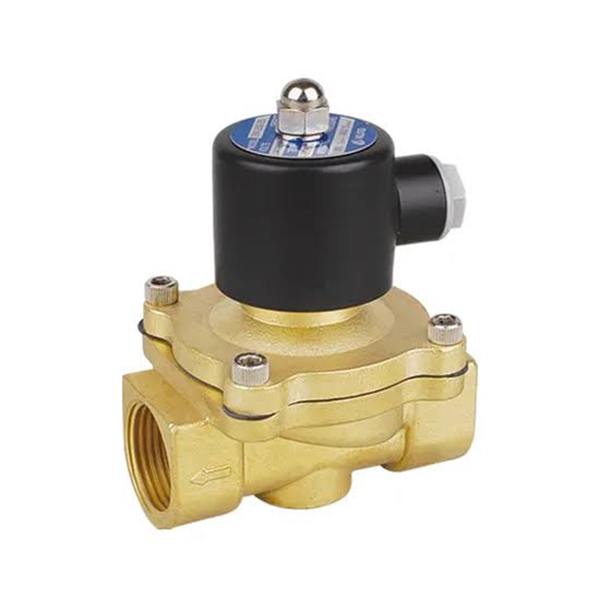

  2. 2W Pilotla İşləyən Normal Bağlı (Model Nümunəsi: 2W250-25)

     -- İş prinsipi:Böyük buruqlu əsas makaranı qaldırmaq üçün boru kəmərinin orta təzyiqinə əsaslanan quraşdırılmış pilot qanaxma dəliyi; bobin yalnız aşağı enerji istehlakı və aşağı istilik istehsalı ilə kiçik pilot deliği idarə edir. Minimum başlanğıc diferensial təzyiqi 0,05MPa, orta təzyiq olmadan klapan tam aça bilməz.

        * Güc SÖNDÜRÜLÜ: Pilot dəliyi möhürlənmişdir, daxili boşluq təzyiqi boru kəmərini bağlamaq üçün möhürü sıxır

        * Güc ON: Pilot kamerasının təzyiqi sızır, orta təzyiqli yuvalar yüksək həcmli maye axını üçün əsas klapanı açır, Φ50 (G2 düym) qədər maksimum ağız

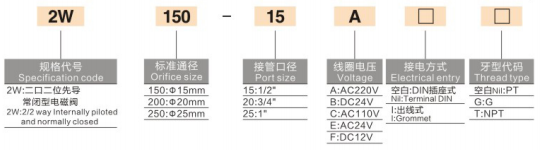

    --Model Kodlaşdırma Qaydasını tamamlayın

        2W - Orifisin Ölçüsü - Port Vidası - Bobin Gərginliyi - Naqil Tipi - Mövcud Standart

        *  2W: Pilot tərəfindən idarə olunan 2/2-yollu normal qapalı solenoid klapan

        *  Standart ağız ölçüsü: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Port kodu: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Gərginlik, naqil və ip kodları birbaşa təsir edən seriyalar, uyğun bobin ehtiyat hissələri ilə tam dəyişdirilə bilər

  3. Əsas üstünlüklər

     -- Yüksək orta axın, ultra aşağı boru kəmərində təzyiq itkisi üçün əlavə böyük düz keçid, bütün xətt mərkəzləşdirilmiş su/hava təchizatı şəbəkələri üçün idealdır

     -- Aşağı güclü rulon böyük çuxurlu klapan gövdəsini idarə edir, 24 saat fasiləsiz işləmə altında aşağı temperatur yüksəlir, yanmağa qarşı performans

     -- Geniş axın kanalının tıxanması asan deyil, kiçik asılmış çirkləri olan dövriyyədə olan sənaye soyuducu suyunu dəstəkləyir.

     -- Tək pilot klapan çoxsaylı kiçik birbaşa klapanları əvəz edə, magistral boru kəmərinin planını sadələşdirə və satınalma xərclərini azalda bilər

  4.Tətbiq Ssenariləri

     Böyük montaj xəttinin sprey təmizləmə avadanlığı üçün əsas su dövrəsinə nəzarət, hava kompressoru tam maşın drenajı və əsas hava boru kəmərinin bağlanması, sirkulyasiya edən soyutma sistemi böyük axın başlıq boruları, su təmizləyici avadanlıq, qida qablaşdırma və kimyəvi avadanlıq üçün ümumi maye master açarı.

Universal Paylaşılan Əsas Xüsusiyyətlər (Birbaşa + Pilotla İdarə olunur)

  1.Uniform NC Normalda Qapalı Funksiya (Zavod Defolt)

     Elektrik kəsildikdə avtomatik bağlanma, sistemin daha yüksək təhlükəsizliyi üçün avadanlığın bağlanması zamanı daşqın, su/hava sızmasının qarşısını effektiv şəkildə qarşısını alır.

  2. İkili Opsiyonel Sızdırmazlıq Materialları

     -- Standart NBR nitril rezin: Təmiz su, sıxılmış hava və sürtkü yağı üçün universaldır, ümumi iş şəraiti

     -- İsteğe bağlı EPDM etilen propilen: İstiliyədavamlı, zəif turşuya və qələvilərə davamlı, isti su, qida keyfiyyəti təmiz maye və turşu avadanlığı üçün nəzərdə tutulmuşdur

  3. Çox spesifik Universal Uyğun Bobinlər

     Tam AC və DC gərginlik əhatəsi, uzunmüddətli davamlı enerjiləşdirməni dəstəkləyən aşağı güclü izolyasiya edilmiş rulon; daxili şkaf və xarici avadanlıq naqillərinə uyğunlaşa bilən ikili naqil sxemləri (DIN yuvası / suya davamlı naqil).

  4.Çox Beynəlxalq İxrac Thread Standartları

     Üç ip variantı: PT İngilis konik, G paralel BSPP, NPT Amerika ipi, yerli avtomatlaşdırma avadanlığı və xaricə ixrac tələblərinə uyğun gəlir.

  5. Qravitasiyasız Universal Montaj

     Valf gövdəsi açılış/bağlama performansına təsir etmədən şaquli, üfüqi və ya tərs şəkildə quraşdırıla bilər, kompakt şkaf düzümü üçün mükəmməldir.

  6. Tam təzyiq dərəcəsinin fərdiləşdirilməsi

     Birbaşa seriya standart / yüksək təzyiq / əlavə yüksək təzyiq / böyük axın fərdiləşdirilmiş versiyalarını dəstəkləyir; pilot seriyası təbii olaraq 0,05 ~ 1,0 MPa olan ənənəvi sənaye maye təzyiq diapazonuna uyğunlaşır.

Vahid Ümumi Texniki Spesifikasiya Cədvəli

Birbaşa VS Pilotla İdarə olunan Tam Seçim Müqayisə Cədvəli

Seqmentləşdirilmiş Tipik Tətbiq Ssenariləri

  1. 2W Birbaşa Fəaliyyətli NC Tətbiq olunan Sahələr

     -- Kiçik CNC dəzgahları üçün bir nöqtəli soyuducu yağ enjeksiyonu və mikro sprey, sadə stansiya mikro maye nəzarəti

     -- 3C avtomatlaşdırma avadanlığı üçün vakuum köməkçi su təchizatı və kiçik pnevmatik bölmə

     -- Kiçik ultrasəs təmizləmə avadanlığı, laboratoriya mikro maye nəzarəti döngələri

     -- Avadanlığa texniki xidmət bölməsi, kiçik qurğular üçün bir nöqtəli su/qaz açarı

  2. 2W Pilot tərəfindən idarə olunan NC Tətbiq olunan Sahələr

     -- Hava kompressorunun tam maşının boşaldılması, emalatxananın əsas hava boru kəmərinin kəsici klapan

     -- Böyük montaj xətti sprey təmizləmə avadanlığı üçün master su dövrəsinə nəzarət

     -- Su təmizləyici dövriyyə sistemi, sənaye soyutma böyük axın başlıq boruları

     -- Qida qablaşdırması və tam kimyəvi avadanlıq üçün böyük çuxurlu maye açarı

Əsas Seçim Mühakiməsi Qaydaları

     -- Boru kəməri suyu/hava təzyiqi 0,05MPa-dan aşağı, fasiləli mikro mühit, vakuum dövrəsi → 2 Vt birbaşa fəaliyyət növü seçilməlidir

     -- Boru ölçüsü ≥G1/2, bütün xətt magistral boru yüksək axın ötürülməsi, uzunmüddətli sabit təzyiq boru kəməri → 2W pilotla idarə olunan növü seçin

     -- İsti su, təmizlənmiş su, zəif turşu mayesinin iş şəraiti: Sifariş verərkən EPDM qida dərəcəli möhürü göstərin

     -- Maşın idarəetmə şkafının daxilində mərkəzləşdirilmiş naqillər: DIN rozetkasının naqil növünə üstünlük verin; açıq sprey və rütubətli avadanlıq I suya davamlı məftil qurğuşun növünü seçin

     -- Yüksək təzyiqli su dövrəsi və yüksək axınlı stansiyalar H/L/T şəkilçisi ilə fərdiləşdirilmiş klapan gövdələrini seçə bilər

Uyğun Tam Pnevmatik və Maye Dövrə Həlləri

  1. Kiçik Soyutma Şöbəsi Dövrü

     AFC hava xidməti bölməsi → 3V seriyalı 3/2 solenoid klapan → PU plastik boru → 2W birbaşa fəaliyyət göstərən klapan (soyutma suyu dövrəsinin işə salınması/söndürülməsinə nəzarət)

  2. Maşın Əsas Su Başlığı Dövrəsini tamamlayın

     Su çəni / hava kompressoru magistral borusu → 2W pilot böyük çuxurlu klapan → hər stansiyaya sprey boru kəmərinə filial çatdırılması

  3. Partlayışa davamlı maye sexi dövrəsi

     Partlayışa davamlı hava mənbəyi təmizləyici qurğu → Partlamaya davamlı avtomatik idarəetmə boru kəmərləri ilə uyğunlaşdırılmış, xüsusi partlayışa davamlı rulonlu 2W pilot klapan

Bir cümlənin xülasəsi

     SOLH 2W seriyalı pirinç 2/2 yollu normal qapalı maye solenoid klapan sıfır təzyiqli işəsalma üçün kiçik birbaşa fəaliyyət göstərən variantı və aşağı güclü yüksək axınlı böyük pilotla idarə olunan variantı təmin edir, isteğe bağlı NBR/EPDM qida dərəcəli möhür, çox saplı və çox gərginlikli uyğunluq, avtomatik su, hava, yağ, maye qablaşdırma maşınlarının yuyulması və çiləyici maşınların yuyulması üçün geniş istifadə olunur. avtomatlaşdırma avadanlığı.
