RUCHEGE texnologiyası əsasən, aşağı gərginlikli açar aksesuarları, yüksək gərginlikli kommutasiya komponentlərinin və qapalı / açıq dövrə qırıcı seriyasının istehsalına diqqət yetirir. Aşağıdakılar SF6 dövrə sındırıcılarına istinad üçün peşəkar bir giriş təmin edir.
SF6 Circuit Breaker, şükür hexaflifuoride (SF6) qazından istifadə edən yüksək gərginlikli dövrə açarıdır, elektrik sistemlərinin ötürülməsi və paylama sahələrində geniş istifadə olunan izolyasiya və qövs sönən mühit kimi istifadə edir.
• Əla izolyasiya performansı: SF6 qazının izolyasiya gücü, avadanlıqların həcmini əhəmiyyətli dərəcədə azalda biləcək 2,5-3 dəfə havadır.
• Üstün Arc-söndürmə qabiliyyəti: yüksək qövs sütundaşı, qısa qövs vaxtı (2-2.5 dövrü) və böyük qırılma qabiliyyəti (80ka qədər).
• Yanğın riski yoxdur: SF6 qazı yüksək təhlükəsizlik ilə yanmaz.
• Uzun xidmət müddəti: Elektrik həyatı 25 ildən çox, uzunmüddətli dövr dövrü və istismar tezliyini azaltmaqla.
1. Açılış zamanı hərəkət edən və statik kontaktlar, SF6 qazının S, F atomlarına və müsbət / mənfi ionlarını yüksək temperaturda parçalamasına səbəb olan bir qövs yaratmaq üçün ayrıdır.
2. SF6 Qaz Molekulları mənfi ionları yaratmaq, qövs sütununun keçiriciliyini azaltmaq və arcın sökülməsi ilə silmək üçün pulsuz elektronları ələ keçirirlər.
3. Qövsün söndürüldükdən sonra qaz orijinal izolyasiya vəziyyətini bərpa edir.
Qaz dövranı:Təzyiq qaz növü və ya özünə enerji tipli prinsipi qəbul edən qaz axını, qövsü tez söndürmək və izolyasiyasını bərpa etmək üçün piston və ya qövs enerjisi vasitəsilə yaradılır.
| Komponent |
Funksiya |
Xüsusiyyət |
| Qövs söndürmə kamerası |
Qövsün yarandığı və söndürüldüyü yer |
İçərisində burun və təzyiq cihazı ilə təchiz olunmuşdur |
| İzolyasiya dəstəyi |
Dəstək və izolyasiya |
Çini sütun növü və ya kompozit izolyasiya materialı |

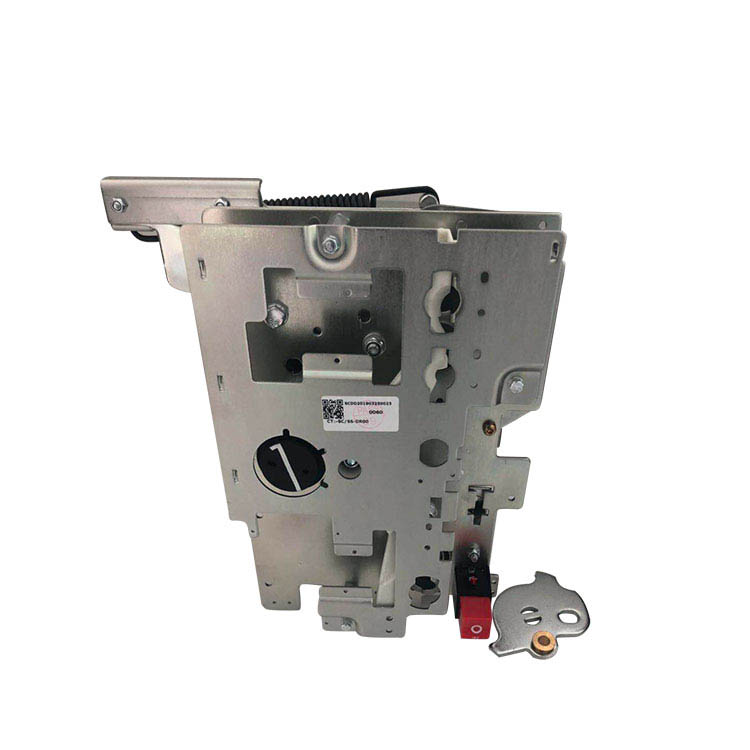

| Əməliyyat mexanizmi |
Açılış və bağlanış əməliyyatlarına nəzarət |
Bahar enerji anbarı, hidravlik və ya daimi maqnit mexanizmi |
| SF6 Qaz Sistemi |
SF6 qazını saxlayın və nəzarət edin |
Sıxlıq rölesi, təzyiq ölçüsü, klapan da daxil olmaqla |
| Keçirici dövr |
Dövrə bağlayın |
Kontaktlardan, əlaqə barmaqları və dirijorlardan ibarətdir |
| Qabıq |
Daxili komponentləri və zəmini qoruyun |
Metal və ya izolyasiya materialından hazırlanmışdır |

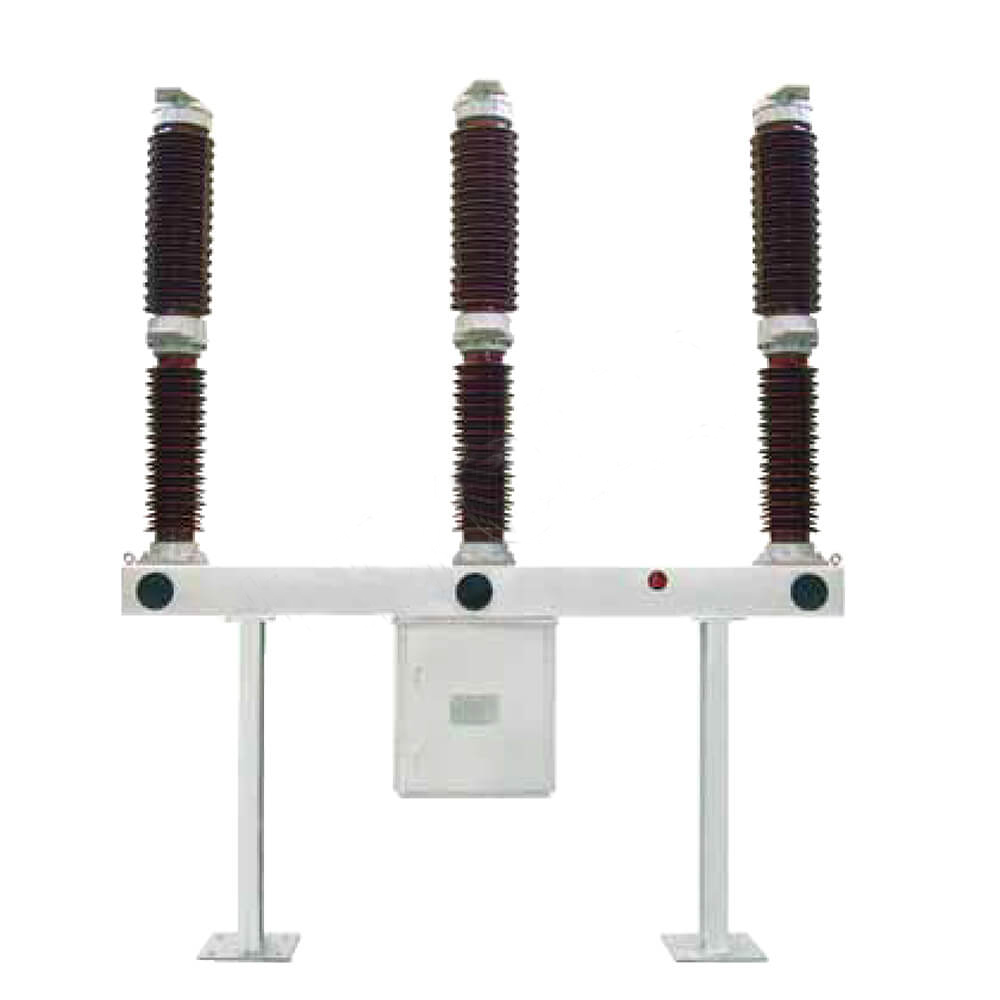

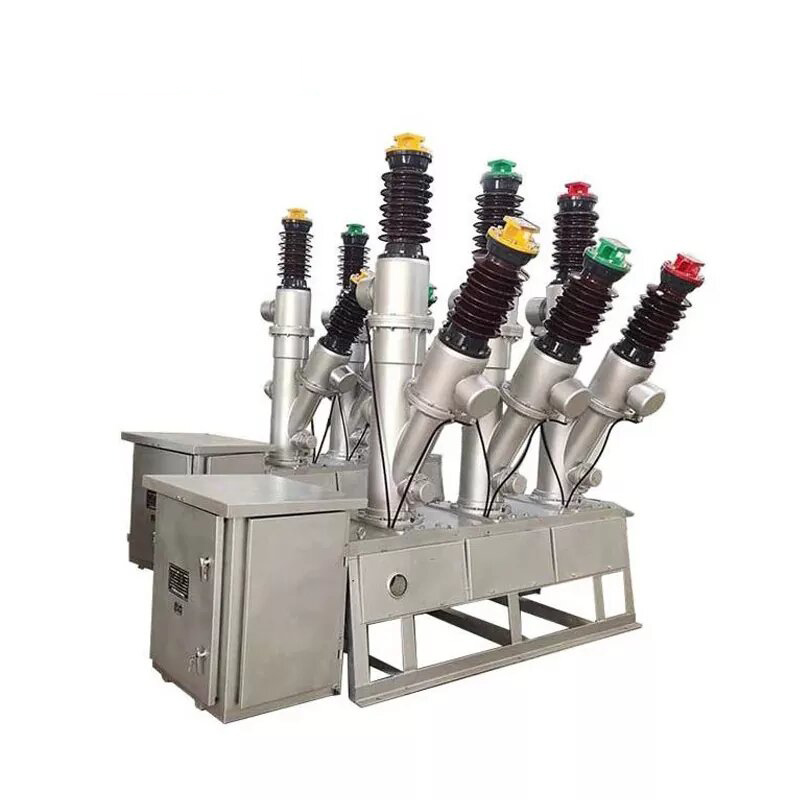

• Çini sütun növü: üç fazalı müstəqil, böyük həcmli, açıq yerlər üçün uyğundur (FA4-550 növü kimi)
• Tank növü (döşəmə tankı növü): üç fazalı ümumi tank, yığcam quruluş, yaxşı seysmik performans, asan təmir
• GIS birləşdirilmiş elektrik avadanlıqlarında dövrə açarı: möhürlənmiş bir qabıqda kəsikli, yerləşdirmə açarı və s. İlə birləşdirilmişdir
• Tək təzyiq növü: qövs söndürmə kamerasının içərisində yalnız bir təzyiq, sadə quruluş, geniş istifadə olunur
• İkiqat təzyiq növü: yüksək və aşağı təzyiqli hava kameraları, daha yaxşı Arc-söndürmə performansı, lakin mürəkkəb quruluş
| Parametr |
Tipik diapazon |
Təsvir |
| Qiymətləndirilmiş gərginlik |
72.5kv ~ 1100kv |
Standart qiymətlərə 126 kv, 252kv, 550kv, 800kv daxildir |
| Reytinqli cərəyan |
1250A ~ 5000A |
Tətbiq ssenarilərinə görə seçildi |
| Qısamüddətli Qısa Dövrə qırılma cərəyanı |
31.5ka ~ 63 |
Qısamüddətli səhvlərin qırılması qabiliyyətini müəyyənləşdirir |
| Qısamüddətli Qısa Dövrə hazırlanan cərəyan |
80ka ~ 160KA |
Qısamüddətli cərəyan etmək qabiliyyətini əks etdirir |
| SF6 qaz təzyiqi |
0.4MPA ~ 0.7MPA (Güclü təzyiq) |
Model və mühit temperaturu ilə dəyişikliklər |
| Açılış və bağlanış vaxtı |
20ms ~ 60ms |
Sistem sabitliyini birbaşa təsir edir |
| Xidmət həyatı |
≥30 il |
Mexanik həyat minlərlə əməliyyata çata bilər |
1. Əla qırılma performansı: qövsləri tez söndürə bilər, doğramaq üçün həddindən artıq gücləndirir və avadanlıq və xətləri qoruyur
2. Yüksək etibarlılığı: möhürlənmiş quruluş müxtəlif sərt iqlim şəraiti üçün uyğun xarici mühitin təsirini azaldır
3. Aşağı səs-küy: Əməliyyat səs-küyü 85db-dən azdır, iş mühitinin yaxşılaşdırılması
4. Kiçik döşəmə sahəsi: yığcam quruluş, xüsusilə şəhər yarımstansiyaları və kosmik məhdud yerlər üçün uyğundur
5. Yüksək kəşfiyyat səviyyəsi: Monitorinq sistemini real vaxt rejimində monitor qazının sıxlığı, temperatur və istismar vəziyyətinə inteqrasiya edə bilər
• Güc ötürmə sistemi: 500 kV və yuxarıdakı yüksək gərginlikli ötürmə xətlərindən qorunma və nəzarət
• Substation: Əsas transformatorlar və avtobus çubuğuları üçün qorunma avadanlığı kimi istifadə olunur
• Sənaye enerjisi şəbəkəsi: Böyük fabriklərdə, minalarda və s. Öz-özünə elektrik stansiyaları üçün yüksək gərginlikli güc paylanması.
• Yeni enerji şəbəkəsi bağlantısı: Külək təsərrüfatlarında və fotovoltaik elektrik stansiyalarında gücləndirici stansiyalar üçün qorunma avadanlığı
• Şəhər enerji şəbəkəsi: Kompakt GIS kommutatorunun əsas komponenti
• Ehtiyat səhvləri <1mm / m avadanlıq sabitliyini təmin etmək üçün
• Mükəmməl əsaslandırma sistemi, əsaslı müqavimət <0.5ω
• Quraşdırmadan əvvəl qaz sızması aşkarlanması, illik sızma dərəcəsi <1 ‰ olmalıdır
• 1333-dən aşağıya qədər təxliyə edin və 2 saatdan çox saxlayın, sonra heç bir sızma olmadığını təsdiqlədikdən sonra ixtisaslı SF6 qazını doldurun
• Qaz doldurma təzyiqi məhsulun əli tələblərinə ciddi şəkildə əməl edir, səhvləri ± 0.02MPA daxilində idarə olunur
• Açılış və bağlanış vaxtı və sinxronizasiya tənzimlənməsi Texniki tələblərə cavab verir
• Əməliyyat mexanizmi sıxışmadan çevikdir
• Köməkçi keçid normal siqnal rəyi ilə dəqiqləşdirir
Daimi yoxlama maddələri:
Dövr
Təftiş elementi
Standart
Gündəlik
SF6 qaz təzyiqi və sıxlığı
Normal aralığında, açıq bir damla yoxdur
Aylıq
Görünüş yoxlaması və əlaqə hissələri
Heç bir deformasiya, boşalma izi, boşluq yoxdur
Rüblük
Əməliyyat mexanizmi yağlama və möhür yoxlaması
Çevik əməliyyat, sızma yoxdur
İllik
SF6 qaz rütubətinin aşkarlanması
Su tərkibi <150ppm (20 ℃)
3-5 il
Mexaniki xarakterik test və izolyasiya müqavimətinin ölçülməsi
Zavod standartlarına cavab verin
Əsaslı dövr
10-15 il və ya məcmu qırılma cərəyanı 4000ka çatır
Yaşlanma hissələrini dəyişdirin və hərtərəfli yoxlama aparın
Xüsusi təmir:
• Qazın doldurulması: Təzyiq siqnalizasiya dəyərinə düşəndə (ümumiyyətlə qiymətləndirilmiş təzyiqdən 0.05MPA aşağı), vaxtında doldurulur
• Qaz dəyişdirilməsi: Şiddətli günahı kəsdikdən sonra qaz keyfiyyətini yoxlayın və lazım olduqda dəyişdirin
• Sıxlıq relay kalibrlənməsi: hər 2-3 ildə bir kalibrləmə aparın
• Saf SF6 toksik olmayan, lakin qövsün parçalanması məhsulları (məsələn, SO2, HF) zəhərlidir, buna görə də istismar zamanı havalandırma lazımdır
• Dəri və tənəffüs yolları ilə qaz əlaqəsindən çəkinin, zəruri hallarda qoruyucu avadanlıq taxın
• Əvvəlcə enerji kəsilməlidir, istismardan əvvəl elektrik və torpaq yoxlayın
• SF6 qazını buraxmadan əvvəl təzyiqi sıfır ölçü təzyiqinə endirin
• Daxili qazın tükənməsini təmin etmək üçün avadanlıq açıldıqdan sonra 15 dəqiqədən çox müddətə məcburi havalandırma
• SF6 güclü istixana qazıdır (GWP dəyəri 23900), buna görə tullantılar ciddi şəkildə idarə olunmalıdır
• Tullantı qazı təkrar emal olunmalı və müalicə olunmalı və atmosferə birbaşa boşaldılmamalıdır
Mükəmməl izolyasiya və qövs sönən performansı ilə, SF6 dövrə açarı, xüsusilə geniş tutumlu, yüksək gərginlikli səviyyədə elektrik ötürmə və paylama ssenariləri üçün uyğun olan müasir enerji sistemlərində yüksək gərginlikli kommutatorun əsas seçiminə çevrildi.
