Yüksək gərginlikli və orta gərginlikli elektrik sistemlərində təhlükəsizlik yalnız izolyasiya və qoruyucu qurğularla təmin edilmir. Elektrik təhlükəsizliyinin böyük bir hissəsi müxtəlif komponentlər arasında mexaniki koordinasiyadan asılıdır, operatorların səhv keçid hərəkətləri etməsinə mane olur.
TheTorpaq Şalteri Əməliyyat Mexanizmi Kilidləmə Cihazıbu mühüm təhlükəsizlik komponentlərindən biridir. O, torpaqlama açarı və digər kommutasiya avadanlığı arasında işləmə ardıcıllığına nəzarət etmək üçün nəzərdə tutulmuşdur, dövrə hələ də enerjili olarkən torpaqlama açarının bağlanması kimi təhlükəli əməliyyatların qarşısını almağa kömək edir.
Bu cihaz adətən keçid qurğularının içərisində gizlənsə də, o, etibarlı əməliyyatın təmin edilməsində və həm avadanlıqların, həm də personalın qorunmasında mühüm rol oynayır.

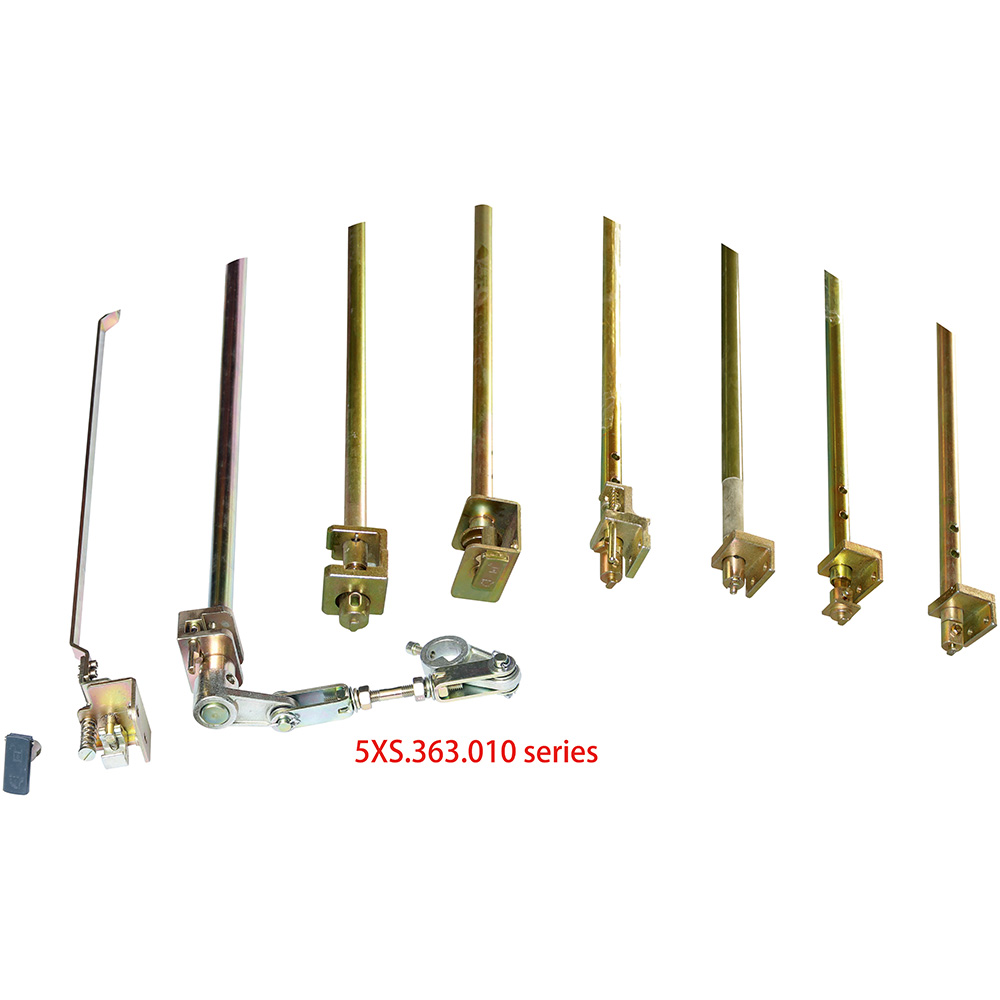

A Torpaq Şalteri Əməliyyat Mexanizmi Kilidləmə Cihazıaşağıdakıların işini əlaqələndirmək üçün keçid sistemlərində quraşdırılmış mexaniki və ya elektromexaniki təhlükəsizlik mexanizmidir:
Torpaq açarları
Devre açarları
Yük açarları
Açarları ayırın
Şkaf qapıları və giriş panelləri
Onun əsas məqsədi keçid əməliyyatlarının əvvəlcədən müəyyən edilmiş təhlükəsizlik ardıcıllığına əməl etməsini təmin etməkdir.
Məsələn:
Torpaqlama açarı yalnız əsas dövrə ayrıldıqdan sonra bağlanmalıdır.
Təhlükəli gərginlik mövcud olduqda kabinetin qapısı bağlı qalmalıdır.
Torpaq açarı təhlükəli vəziyyətdə olduqda elektrik açarı bağlanmamalıdır.
Fəaliyyət mexanizmləri arasında fiziki məhdudiyyətlər yaratmaqla, kilidləmə cihazı insanların əməliyyat səhvləri ehtimalını azaldır.
Elektrik təchizatı söndürüldükdən sonra belə elektrik avadanlıqları təhlükəli qala bilər. Qalıq gərginlik, səhv keçid ardıcıllığı və ya gözlənilməz enerjilənmə ciddi təhlükələr yarada bilər.
Etibarlı kilidləmə sistemi bir neçə ümumi problemi həll etməyə kömək edir.
1. Yanlış keçid əməliyyatlarının qarşısını alır
Mürəkkəb elektrik sistemlərində operatorlar bir neçə keçid addımını yerinə yetirməli ola bilər.
Qarşılıqlı qorunma olmadan, yanlış hərəkətlər aşağıdakıları əhatə edə bilər:
Cərəyan edən dövrədə torpaqlama açarının bağlanması
Təhlükəsiz şəraitdə açarı idarə etmək
Torpaqlama tamamlanmamışdan əvvəl giriş qapılarının açılması
Kilidləmə cihazı mexaniki "qayda saxlayan" kimi fəaliyyət göstərir və yalnız təhlükəsiz əməliyyat ardıcıllığına imkan verir.
2. Elektrik Avadanlıqlarını Qoruyur
Yanlış keçid yalnız insanlar üçün təhlükəli deyil, həm də avadanlıqlara zərər verə bilər.
Mümkün nəticələrə aşağıdakılar daxildir:
Qısa dövrələr
Qövs xətaları
Kontaktın zədələnməsi
İzolyasiya çatışmazlığı
Düzgün dizayn edilmiş kilidləmə mexanizmi anormal əməliyyatları azaltmaqla avadanlığın xidmət müddətini uzatmağa kömək edir.
İş prinsipi keçid qurğusunun dizaynından asılıdır, lakin əksər sistemlər mexaniki yerləşdirmə və kilidləmə strukturlarının birləşməsindən istifadə edirlər.
Mexanik kilidləmə
Etibarlılığına görə mexaniki bloklama geniş istifadə olunur.
Tipik komponentlərə aşağıdakılar daxildir:
Kilidləmə lövhələri
Şaftlar
Tutacaqlar
Cam mexanizmləri
Vəzifə göstəriciləri
Blokları məhdudlaşdırın
Bir komponent müəyyən bir mövqeyə keçdikdə, digər komponentin işləməsi fiziki olaraq məhdudlaşdırılır.
Məsələn:
Devre açarı açılır.
Ayırma açarı təcrid vəziyyətinə çatır.
Torpaqlama açarının işləməsi mümkün olur.
Torpaq açarı bağlanır.
Baxım girişinə icazə verilir.
Elektrik kilidləmə
Bəzi sistemlər həmçinin elektrik siqnallarından və sensorlardan istifadə edirlər.
Komponentlərə aşağıdakılar daxil ola bilər:
Köməkçi kontaktlar
Mövqe açarları
Nəzarət röleləri
Monitorinq modulları
Nəzarət sistemi işə icazə verməzdən əvvəl avadanlığın vəziyyətini yoxlayır.
Müasir avtomatlaşdırma texnologiyası ilə bir çox insanlar elektron idarəetmə sistemlərinin mexaniki mühafizəni tamamilə əvəz edə biləcəyini düşünürlər.
Bununla belə, mexaniki bloklama vacib olaraq qalır, çünki o, aşağıdakılardan asılı deyil:
Proqram məntiqi
Rabitə şəbəkələri
Gücün mövcudluğuna nəzarət
Elektrik kəsilməsi zamanı belə mexaniki kilidləmə strukturu fiziki mühafizəni təmin etməyə davam edə bilər.
Bir çox təhlükəsizlik baxımından kritik elektrik tətbiqlərində mexaniki və elektrik bloklamanın birləşməsi əlavə qoruma təmin edir.
Orta Gərginlikli Kommutator
Tez-tez istifadə olunur:
Paylayıcı şəbəkələr
Sənaye enerji sistemləri
Yarımstansiyalar
Zavodun elektrik otaqları
Üzük əsas vahidləri (RMU)
Yığcam paylayıcı avadanlıqlarda bloklayıcı qurğular koordinasiyaya kömək edir:
Yük açarının işləməsi
Torpaqlama açarının işləməsi
Kabel bölməsinə giriş
Metal qapalı keçid qurğusu
Metal örtüklü və metal qapalı sistemlər üçün bir-birinə bağlanma müxtəlif bölmələr arasında təhlükəsiz işləməyi təmin edir.
Etibarlı Torpaq Şalteri Əməliyyat Mexanizminin Kilidlənməsi Cihazı bir neçə amili nəzərə almalıdır.
Mexaniki Gücü
Mexanizm deformasiya və nasazlıq olmadan təkrar əməliyyatlara tab gətirməlidir.
Əhəmiyyətli amillərə aşağıdakılar daxildir:
Material seçimi
Mil gücü
Kilidləmə dəqiqliyi
Aşınma müqaviməti
Əməliyyat Dəqiqliyi
Cihaz açar mövqelərini düzgün aşkar etməlidir.
Zəif yerləşdirmə dəqiqliyi aşağıdakılara səbəb ola bilər:
Natamam kilidləmə
Saxta əməliyyat icazəsi
Mexanik müdaxilə
Xidmət müddəti
Kommutator uzun illər işləyə bilər, buna görə də bir-birinə bağlanan komponentlər yaxşı dayanıqlığa ehtiyac duyur.
Dizayn mülahizələrinə aşağıdakılar daxildir:
Korroziyaya davamlılıq
Yağlama tələbləri
Əməliyyat tezliyi
Ətraf mühit şəraiti
Fərqli komponentlər funksiyalarından asılı olaraq müxtəlif materiallardan istifadə edə bilər.
|
Komponent |
Ümumi Materiallar |
|
Kilidləmə lövhələri |
Paslanmayan polad, sinklənmiş polad |
|
Şaftlar |
Sərtləşdirilmiş polad |
|
Bulaqlar |
Yay polad |
|
Mənzil hissələri |
Polad ərintiləri və ya mühəndislik plastikləri |
Material seçimi təsir göstərir:
Mexanik güc
Korroziyaya davamlılıq
Uzunmüddətli etibarlılıq
Bağlama sistemləri uzun xidmət müddəti üçün nəzərdə tutulsa da, müntəzəm yoxlama hələ də lazımdır.
Tövsiyə olunan yoxlamalara aşağıdakılar daxildir:
Mexanik Hərəkəti yoxlayın
Əmin olun ki:
Şaftlar rəvan hərəkət edir
Kilidlər düzgün bağlanır
Heç bir hissə yapışmayıb
Aşınma hissələrini yoxlayın
Diqqət edin:
Bulaqlar
Sancaqlar
Hərəkətli oynaqlar
Komponentləri Təmiz saxlayın
Toz və çirklənmə mexaniki hərəkətə, xüsusən də açıq və ya sənaye mühitində təsir göstərə bilər.
Torpaq açarının işləmə mexanizminin bloklanması cihazı elektrik avadanlığının görünən hissəsi olmaya bilər, lakin o, müasir keçid sistemlərində vacib təhlükəsizlik komponentidir.
Torpaqlama açarları, elektrik açarları və giriş mexanizmləri arasındakı əlaqəyə nəzarət etməklə, təhlükəli əməliyyatların qarşısını alır, elektrik aktivlərini qoruyur və texniki xidmətin təhlükəsizliyini artırır.
-
