Brend: SOLH by Richge Technology | SMC KQ2N Ekvivalent Gövdə Düz Bir Toxunma Uydurması
KQ2N gövdə tipli düz pnevmatik fitinqdir. Bir ucu kişi sapı və ya gövdəsidir, digər ucu PU/PA hava borularını qəbul edir. Bu, SMC KQ2N seriyalı bir toxunuşlu fitinqlərin birbaşa əvəzidir. Pnevmatik sxemlərdə və vakuum boru kəmərlərində geniş istifadə olunur. Alətsiz quraşdırma, borunu tez bir zamanda daxil etmək və ya çıxarmaq üçün buraxma yaxasını sıxmaq kifayətdir.
Dörd struktur növü mövcuddur:
Kişi sap növü (M sap: M5)
Kişi saplı sap növü (İmperator konik R sapı: 1/8,1/4,3/8)
• Bərabər diametrli sap düz (-99 şəkilçisi): hər iki ucu eyni OD gövdəsi ilə
• Kök düz uyğunluğunun azaldılması: ölçü keçidi üçün müxtəlif xarici diametrli iki gövdə
Nümunə: KQ2N04-M5
• KQ2N: Seriya kodu, gövdə tipli düz fitinq
• 04: Borunun xarici diametri Φ4mm itələyici tərəfdə
• M5 / 01S / 02S: Kişi ip spesifikasiyası
• -99: Bərabər diametrli sap düz fitinqi
• 04-06: Kök fitinqinin azaldılması, ①Φ4 → ②Φ6
|
Kod Seqmenti |
Təsvir |
|
KQ2N |
Seriyanın kodu: Kök tipli düz itələyici fitinq |
|
04/06/08/10/12/16 |
Borunun xarici diametri ΦD (mm) |
|
M5 |
Metrik kişi sapı M5×0,8 |
|
01S/02S/03S |
Imperial R konik ip: R1/8, R1/4, R3/8 |
|
-99 |
Bərabər diametrli sap düz fitinq, hər iki ucu eyni OD |
|
İki rəqəm, məsələn, 04-06 |
Kök fitinqinin azaldılması: ① giriş OD, ② çıxış OD |
|
Maddə |
Parametr |
|
Tətbiq olunan boru |
PU poliuretan boru, PA neylon boru |
|
Əməliyyat təzyiqi |
0~1,0MPa, vakuum mənfi təzyiq dövrəsinə uyğundur |
|
İşləmə temperaturu |
0℃ ~ +60℃ |
|
Bədən materialı |
Plastik bədən; Nikel örtüklü mis yivli hissə, korroziyaya davamlıdır |
|
Sızdırmazlıq Performansı |
Əla ip sızdırmazlığı |
|
Qoşulma üsulu |
Push-in; borunu ayırmaq üçün press-reliz yaxası |

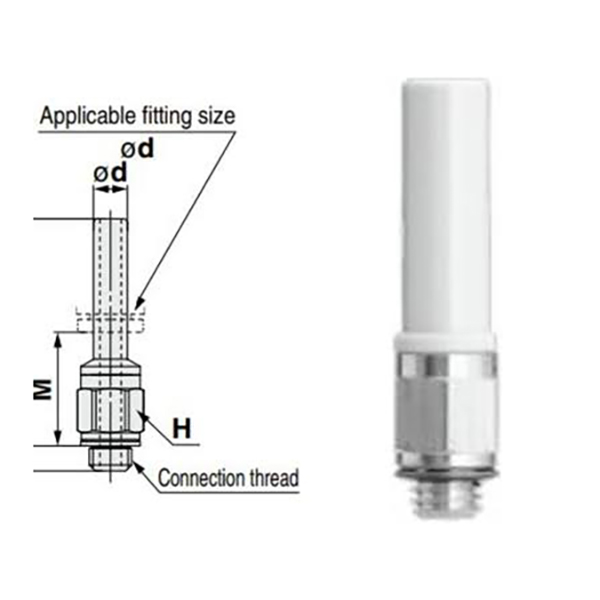

4.1 Metrik M Kişi Mövzu Versiya
|
Model |
Mövzu |
Boru ΦD |
|
KQ2N04-M5 |
M5×0,8 |
Φ4 |
|
KQ2N06-M5 |
M5×0,8 |
Φ6 |

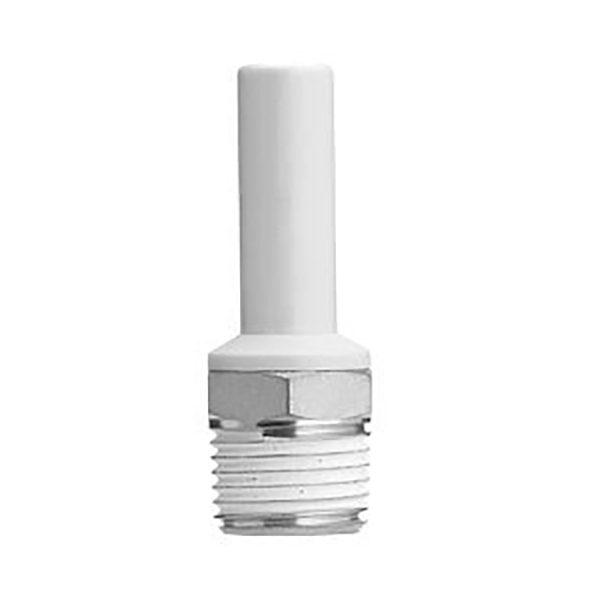

4.2 Imperial R Taper Male Thread Version
|
Model |
Mövzu R |
Boru ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |

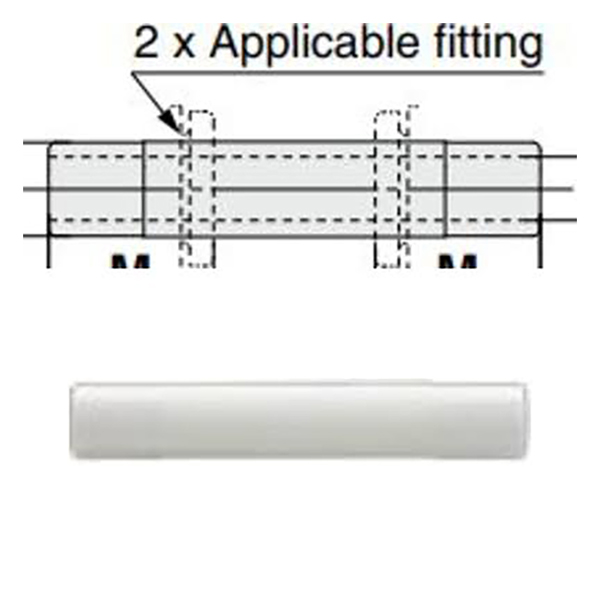

4.3 Bərabər Diametrli Gövdə Düz (-99 Seriya)
|
Model |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

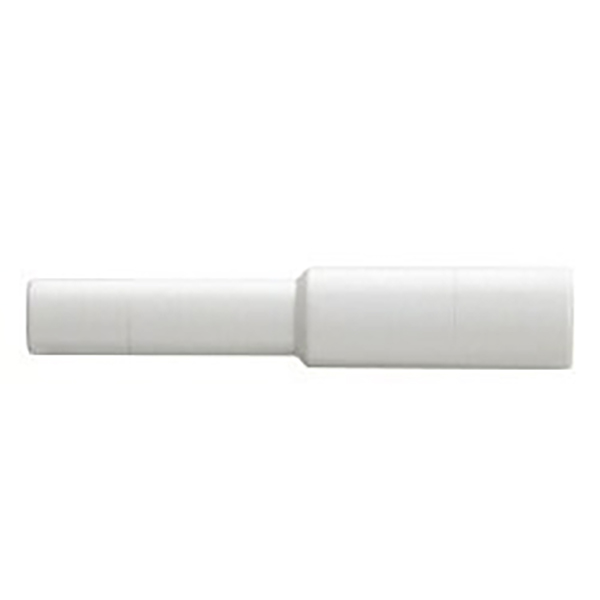

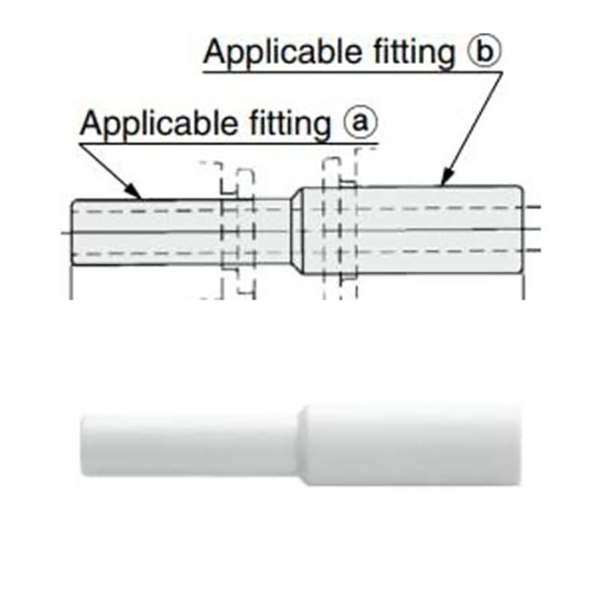

4.4 Gövdənin düz uyğunluğunun azaldılması
|
Model |
① Kök OD |
② Kök OD |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Korroziyaya davamlılıq və ipin etibarlı möhürlənməsi üçün nikellə örtülmüş mis saplı plastik korpus
• PU poliuretan hava borusu və PA neylon boru ilə uyğun gəlir
Nominal iş təzyiqi 0~1.0MPa, vakuum mənfi təzyiq sxemləri üçün uyğundur
• İşləmə temperaturu diapazonu: 0 ℃ ~ + 60 ℃
• Sadə montaj: borunun ucunu hamar saxlayın və birbaşa daxil edin; sökmək üçün borunu çıxarmaq üçün ön buraxma yaxasını basın
Avtomatlaşdırma maşınları, robot qolları, vakuum adsorbsiya sistemləri, pnevmatik qurğular, hava kompressoru boruları. İdxal edilmiş SMC KQ2N seriyalı fitinqlərin birbaşa dəyişdirilməsi.
