C tipli Öz-özünə kilidlənən Sürətli Bağlayıcı

C tipli Öz-özünə kilidlənən Sürətli Bağlayıcı | Pnevmatik C Stil Sürətli Bağlantı Quraşdırma

Brend: SOLH by Richge Technology | Universal Pnevmatik C Tipi Sürətli Bağlayıcı, SMC və AirTAC ilə əvəz edilə bilər

1. Məhsula Baxış

     C tipli öz-özünə kilidlənən sürətli birləşdirici pnevmatik sənayedə geniş istifadə olunan standart polad top özünü kilidləyən fitinqdir. Daxili yay və polad top daxil edildikdən sonra avtomatik kilidləməni həyata keçirir və qolu arxaya sürüşdürərək buraxır. Alət tələb olunmur, tək əllə işləyir. O, qoşa montaj üçün qadın bağlayıcıdan (sürüşmə qollu) və kişi tıxacdan ibarətdir. Sıxılmış hava boru kəmərlərində, pnevmatik alətlərdə və avtomatlaşdırılmış hava təchizatı sxemlərində geniş şəkildə tətbiq olunur, həmçinin vakuum generatorları və tam pnevmatik boru sistemləri ilə uyğun gəlir.

2. Əsas Xüsusiyyətlər

     • Polad top özünü kilidləyən quruluş: Kişi fiş tam taxıldıqda və kilidləndikdə eşidilir "klik"; təzyiq altında ayrıla bilməz. Kilidi açmaq və ayırmaq üçün sürüşmə qolu geri çəkin.

     • İki qatlı NBR möhür üzükləri: Əla hava sızdırmazlığı, sıxılmış havaya və kiçik sürtkü yağına davamlıdır, aşağı hava sızması dərəcəsi.

     • Bədən materialı: Nikel örtüklü polad (metal standart versiya) / yüksək möhkəmliyə malik plastik (yüngül seçim). Tez-tez tıxac və çəkmə üçün pas və aşınmaya davamlıdır.

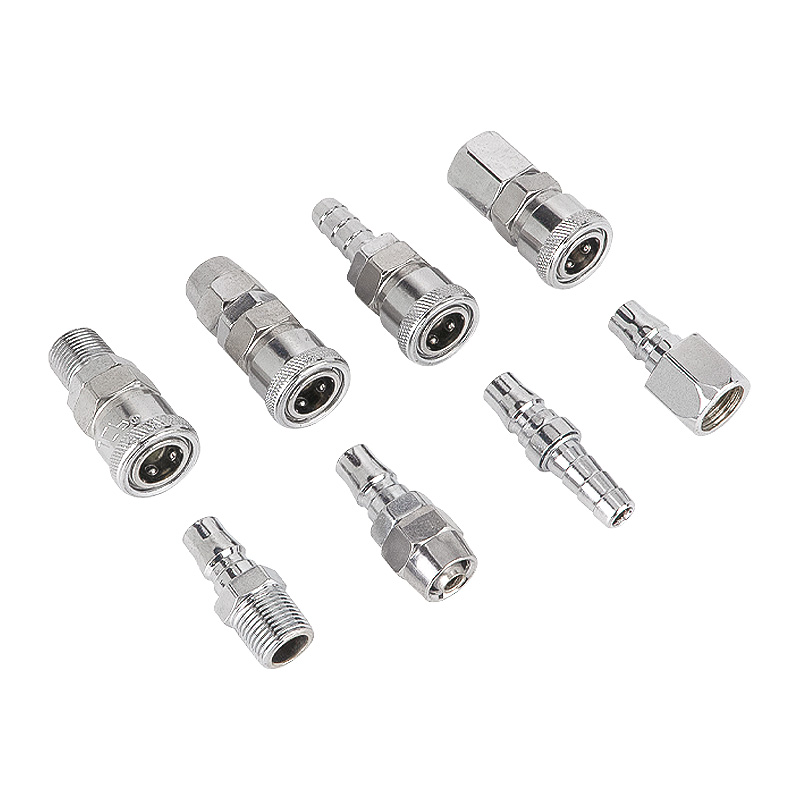

     • Tam ölçü diapazonu: PP (boru dişi), PF (dişi sap), PH (erkək sap); SP (boru kişi), SF (qadın ip), SM (kişi ip).

     • Hamar axın yolu, aşağı təzyiq düşməsi. PU şlanq və neylon boru ilə uyğun gəlir. Universal cross-brend mübadiləsi üçün standart interfeys.

3. Model Kodu Tərifi

  Nümunə: PP20 = Φ5×8 PU boru üçün C tipli özünü kilidləyən qadın bağlayıcı; SM30 = Φ6,5×10 boru kəməri üçün xarici yivli C tipli kişi tıxac.

4. Əsas Texniki Spesifikasiyalar

5. Ümumi Model Spesifikasiya Cədvəli

6. Tətbiq Ssenariləri

     • Hava kompressorlu hava boru kəmərləri, hava üfürmə tapançaları, hava tornavidaları, dəyirmanlar və digər pnevmatik əl alətləri

     • Avtomatlaşdırılmış istehsal xətlərində hava mənbəyinin paylanması, vakuum generatorları ilə uyğunlaşdırılmış hava borularının birləşdirilməsi

     • Avadanlıqlara texniki qulluq, mobil pnevmatik iş stansiyası, boru kəmərinin tez-tez yığılması və sökülməsini tələb edən hallar

7. Əməliyyat Qeydləri

  1. Yalnız sıxılmış hava üçün. Yüksək təzyiqli hidravlik maye və ya güclü aşındırıcı mühit üçün uyğun deyil.

  2. Qoşmazdan/çıxmazdan əvvəl təzyiqi azaldın. Təzyiq altında məcburi kəsilmə polad toplara və sızdırmazlıq halqalarına zərər verə bilər.

  3. O-ring aşınmasını mütəmadi olaraq yoxlayın; hava sızması baş verərsə, möhürləri dərhal dəyişdirin.

  4. Yivli quraşdırma üçün PTFE lenti tövsiyə olunur. İpin soyulmaması üçün həddindən artıq sıxmayın.
