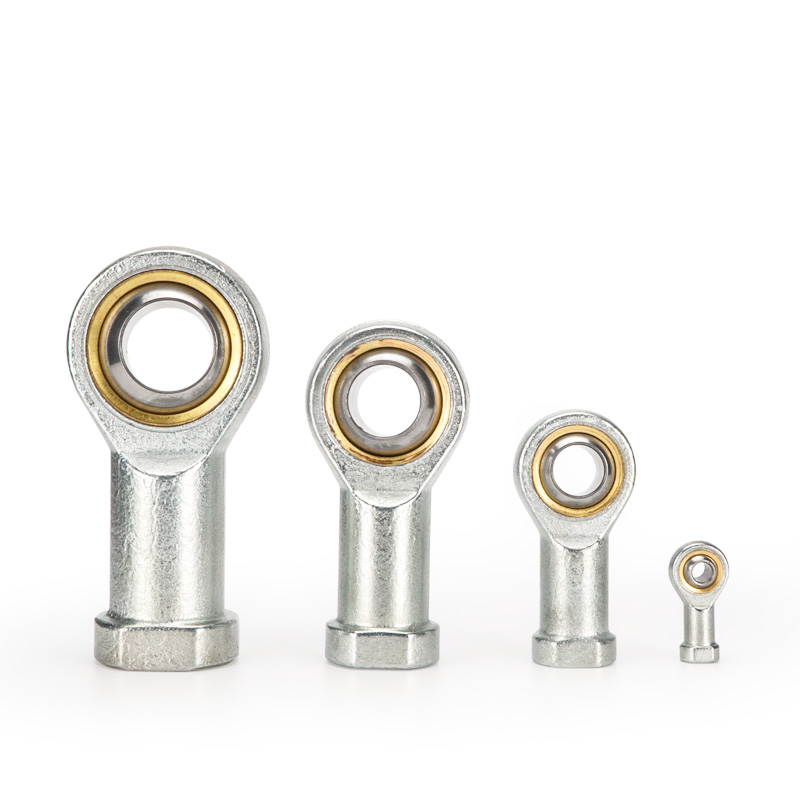

U Tipi Çubuq Ucu Bearing Balıq Göz Birgəsi

U Tipi Rod End Bearing Balıq Göz Birgə | Silindr Çubuğunun Ucu üçün 360° Universal Artikulyasiyalı Uydurma

Brend: SOLH by Richge Technology | Pnevmatik Silindr Piston Çubuğu Universal Çubuğun Ucu Yatağı

1. Məhsula Baxış

     U şəkilçisi olan çubuq ucu sferik rulman kimi də tanınan U tipli balıq gözü birləşməsi silindr piston çubuğuna quraşdırılmış 360° universal oynaqlı aksesuardır. SC, MA, MAL və digər standart pnevmatik silindrlərə uyğun olan yanlış hizalanma və çox istiqamətli yelləncək problemlərini həll edir və yanal qüvvəni aradan qaldırır.

2. Struktur və Əsas Funksiyalar

     • Struktur: Dişi sap (birləşdirici porşen çubuğu) + sferik bilyalı rulman + xarici halqa, sərbəst radial və bucaqlı yelləncək.

     • Yelləncək tutumu: ±13°~±15° universal yelləncək, çox istiqamətli adaptiv tənzimləmə üçün I/Y armaturlarının ±5°-dən çox böyükdür.

     • Material Seçimləri

￮ Standart: Polad / karbon polad, səthi qara oksid və ya sinklənmiş örtüklə söndürülmüşdür

￮ Aşınmaya davamlı: Mis xəlitəli kol / özünü yağlayan tip

￮ Korroziyaya qarşı: 304 paslanmayan polad

     • Əsas üstünlüklər

￮ 2 mm-ə qədər koaksial sapmanı və 15 ° -ə qədər bucaq sapmasını kompensasiya edin

￮ Piston çubuğunda əyilmə momentinin və yanal qüvvənin qarşısını alın, silindr möhürlərini qoruyun

￮ Yüksək sürətli, yüksək tezlikli və eksantrik yük iş şəraiti üçün idealdır

3. Əsas Brendlər üçün Model Adlandırma Konvensiyası

  1) AirTAC (geniş şəkildə qəbul edilir)

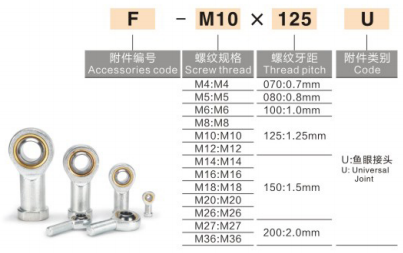

     Format: F-M ip × meydança U
     Tərif: F = aksesuar; M = iplik spesifikasiyası; U = balıq gözü çubuqunun ucu

     • 25 mm çuxurlu silindr üçün F-M8×1.25U

     • 32 mm-lik silindr üçün F-M10×1.25U

     • F-M12×1.25U 40 mm çuxurlu silindr üçün

     • 50/63 mm çuxur silindr üçün F-M16×1.5U

     • 80/100 mm çuxur silindr üçün F-M20×1.5U

  2) SMC PHS seriyası: Format: PHS-yiv, misal: PHS-10

  3) Ümumi daxili markalanma: SI/M12×1,25 (dişi sap), SA/M12×1,25 (kişi sap)

4. Ümumi Spesifikasiya və Silindr Buruqlarının Uyğunluğu Diaqramı

5. Müqayisə: U tipli Fish Eye vs I/Y Clevis / F Floating Joint

  Seçim bələdçisi: Böyük ekssentriklik və çox istiqamətli yelləncək → U tipli; Yanlış düzülmə və yüksək tezlikli hərəkət → F tipi; Aşağı sürətli ağır yük → Y tipli; İkiqat qulaqlıq yük mötərizəsi → I tipli.

6. Quraşdırma Təlimatları

  1. Dişi ipi porşen çubuqunun xarici ipinə vidalayın, anaerob iplik kilidini tətbiq edin və sıxma momentini düzgün idarə edin.

  2. Sancaq şaftını yükləmək üçün xarici halqa çuxurunu quraşdırın. Ciddi koaksial hizalama tələb olunmur və müəyyən eksantrikliyə icazə verilir.

  3. İş təzyiqi: standart silindrlər üçün ≤1.0MPa; iş temperaturu: -20 ℃ ~ + 120 ℃.

  4. Məhdud quraşdırma məkanında təkan-çəkmə dinamik yük və yüksək tezlikli əməliyyat üçün uyğundur. Davamlı təmiz fırlanma hərəkəti üçün deyil.

7. Tipik Tətbiq Ssenariləri

     • Avtomatlaşdırma avadanlığı, 3C elektronika, robot tutucular

     • Yüksək sürətli daşıma, ştamplama və presləmə, uzun vuruş mexanizmləri

     • Zəif koaksiallıq, ağır vibrasiya və eksantrik yükü olan avadanlıq
