Silindr Çubuğunun Ucu üçün Y Tipi İkiqat Qulaqlı Çubuq

Pnevmatik silindr çubuqunun ucu üçün SOLH Y tipli ikiqat qulaq çəngəl birləşməsi, SMC/AirTAC hissələri ilə əvəz edilə bilən standart çəngəl birləşdiricisi. Daxili ip M10 × 1.25-M27 × 2 uyğun 32-125 mm buruq, pin çuxuru φ10-27mm, ±5 ° tək təyyarə yelləncək. Karbon polad qaralmış/sinklənmiş və ya paslanmayan polad. Təkan çəkmə və oynaq mexanizmlərində yüksək yük daşıyan tək qulaqlı yük qapaqları üçün idealdır.

Sorğu göndərin

Məhsul təsviri

Silindr Çubuğu Ucu üçün Y Tipi İkiqat Qulaqlı Çubuq | Çəngəl Pnevmatik Silindr Y Clevis Fittingi

Brend: SOLH by Richge Technology | Standart Pnevmatik Silindr Piston Çubuğu Y Çəngəl Klevis Aksesuarı

1. Məhsula Baxış

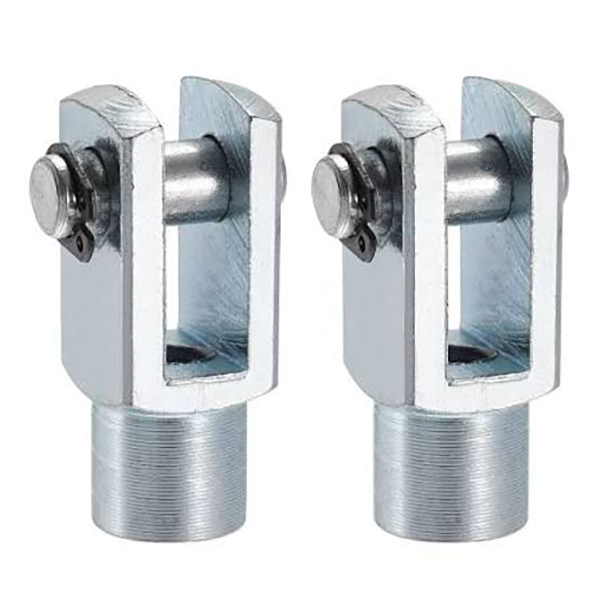

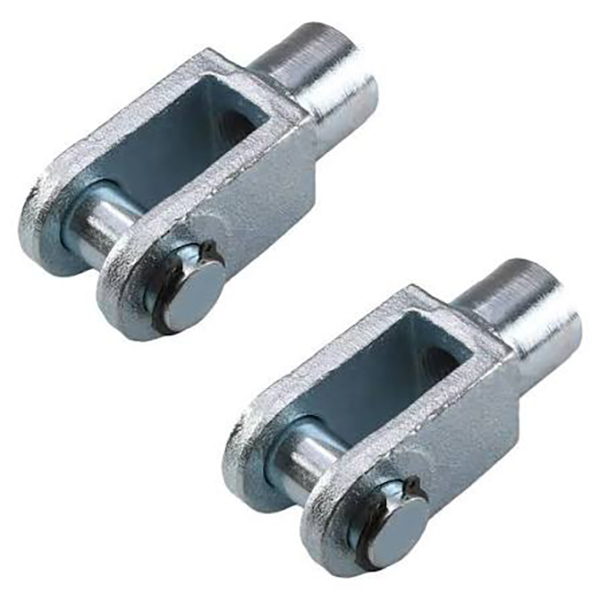

Y tipli birləşmə, həmçinin ikiqat qulaq çəngəl çəngəl adlanır, silindr piston çubuğuna bərkidmək üçün daxili iplə gəlir. Onun qoşa qulaqları menteşəli birləşmə üçün pin mil ilə yığılmış tək qulaqlıq yükünü sıxır. Bir müstəvidə ±5° yellənməyə imkan verir. Pnevmatik silindrlər üçün standart birləşdirici aksesuar olaraq, SMC və AirTAC standart ehtiyat hissələri ilə tamamilə dəyişdirilə bilər.

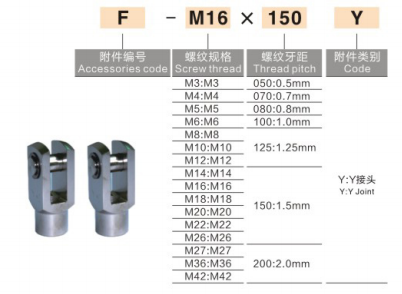

2. Model Adlandırma Konvensiyası

AirTAC standartı: F - Thread + Y
Nümunələr: F-M10×1.25Y, F-M12×1.25Y

SMC standartı: Y + Buruq ölçüsü
Nümunələr: Y-32, CA2-40-Y

• Y: Y tipli ikiqat qulaqcıq

• Suffiks ipi piston çubuqunun ipinə uyğun gəlir: M10 × 1.25 / M12 × 1.25 / M16 × 1.5

3. Ümumi Spesifikasiya Cədvəli

Model	Piston çubuğu ipi	Uyğun silindr dəliyi	Pin çuxurunun diametri
Y-M10×1,25	M10×1,25	32 mm	φ10
Y-M12×1,25	M12×1,25	40 mm	φ12
Y-M16×1,5	M16×1,5	50/63 mm	φ16
Y-M20×1,5	M20×1,5	80/100 mm	φ20
Y-M27×2	M27×2	125 mm	φ27

4. Material və Texniki Parametrlər

• Material: Qara oksidli karbon polad / sinklənmiş örtük, paslanmayan polad isteğe bağlıdır

• Yelləncək bucağı: ±5° tək müstəvi yelləncək

• Uyğunluq: Tam çeşidli standart pnevmatik silindrlər üçün uyğundur

• Quraşdırma: Birləşməni porşen çubuquna vidalayın, yük tək qapağı Y çəngəlinə daxil edin, sancaq mili və pinlə bərkidin.

5. Tez Müqayisə: Y tipli / I tipli / Rod End Rulman

Aksesuar	Struktur	Swing Performansı	Ərizə
Y Tipi Clevis	İkiqat qulaq çəngəl	±5° tək istiqamətli yelləncək	Tək qulaqlıq yük qapağı, yüksək yük daşıyıcısı ilə birləşdirin
Mən Clevis yazıram	Tək qulaqlıq	±5° tək istiqamətli yelləncək	İkiqat qulaqlıq yük mötərizəsi ilə uyğunlaşın
Rod End Rulman	Sferik universal birləşmə	±13° çox istiqamətli yelləncək	Yanlış hizalanma və eksantrik yük quraşdırma üçün

6. Seçim Rəhbərliyi

Əgər yük tərəfiniz tək qulaq şaftıdırsa → Y clevis seçin.
Əgər yük tərəfiniz ikiqat qulaqlıqdırsa → I clevis seçin.
Quraşdırma ekssentriklik və yanlış hizalanma varsa → çubuq ucunu seçin
