Brend: SOLH by Richge Technology | Sıxılmış Hava və Vakuum Xətləri üçün Pnevmatik Düz Bir Toxunuşlu İtmə Fitinqi
 |
 |
 |
 |
KQ2H, PU və PA neylon borularla uyğunlaşan, qoşulmaq üçün təkan dizaynlı standart düz basan pnevmatik fitinqdir. O, həm sıxılmış hava, həm də vakuum boru sistemlərinə xidmət edir və ZH, BM, PBM, PBX seriyalı vakuum generatorları ilə geniş şəkildə uyğunlaşdırılır. SOLH-nin əsas təkan fitinq seriyalarından biri olaraq, idxal edilmiş SMC KQ2H fitinqlərini birbaşa əvəz edə bilər.
KQ2H seriyasına üç əsas alt növ daxildir:

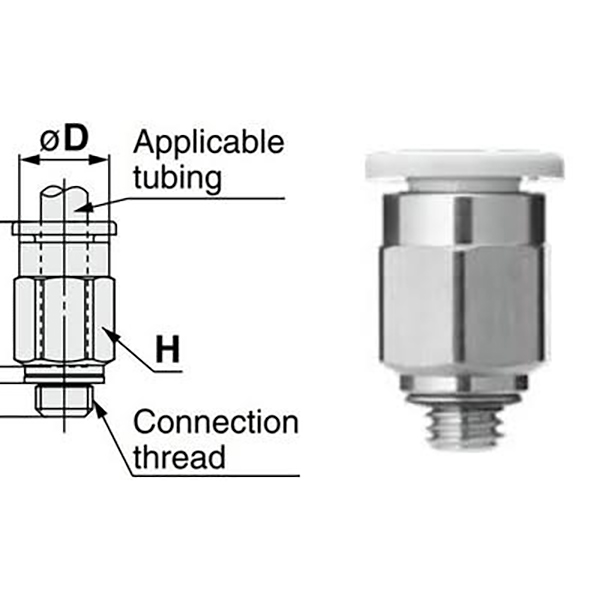

Düz kişi ip: Bir uc kişi sap (mikro M sap / R konik sap), bir uc boru daxili
Bərabər diametrli düz (-00 şəkilçisi): Hər iki uc eyni OD boru kəməri üçün birləşmədir
Düz azaldılması: Boru ölçüsünün keçidini həyata keçirmək üçün müxtəlif boru xarici diametrləri üçün iki port
Tək əllə yığma və sökmə: Avtomatik kilidləmə üçün boru daxil edin; boruları çıxarmaq üçün mavi buraxma halqasını basın, tam standart ölçülər.
• Yay çənəsi tək toxunuşlu kilidləmə quruluşu: Boru avtomatik olaraq daxil edilir və kilidlənir. Rahat montaj üçün borunu ayırmaq üçün yaxası basın.
• Materialın tərkibi: Gücləndirilmiş POM plastik korpus; anti-pas və etibarlı sızdırmazlıq üçün nikel örtüklü mis yivli uc.
• NBR nitril rezin möhür müsbət sıxılmış hava və mənfi vakuum sxemləri üçün davamlı işləyir.
• Tam ölçülü əhatə: Kiçik boru Φ2/3.2/4, adi Φ6/8/10/12 və böyük ölçülü Φ16. Mikro M yivlərini (M3, M5, M6) və imperial R konik ipləri (1/8,1/4,3/8,1/2) dəstəkləyir, vakuum generatorları və mikro silindrlər üçün uyğundur.
• Kompakt ölçü, avtomatlaşdırılmış maşınların dar məkanlarında quraşdırmaq üçün idealdır.
Nümunələr:

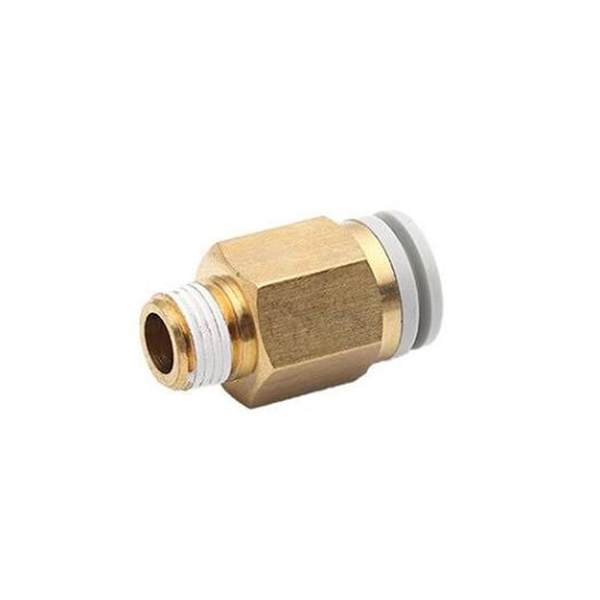

KQ2H04-M5: Φ4 boru üçün düz kişi sap, M5×0,8 kişi sap
KQ2H06-01S: Φ6 boru üçün düz kişi sap, R1/8 kişi konus sapı

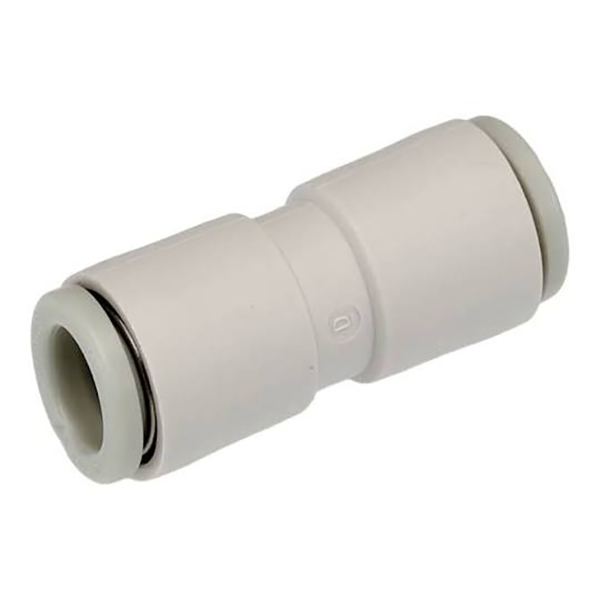

KQ2H08-00: Bərabər diametrli düz fitinq, Φ8 boru üçün hər iki port

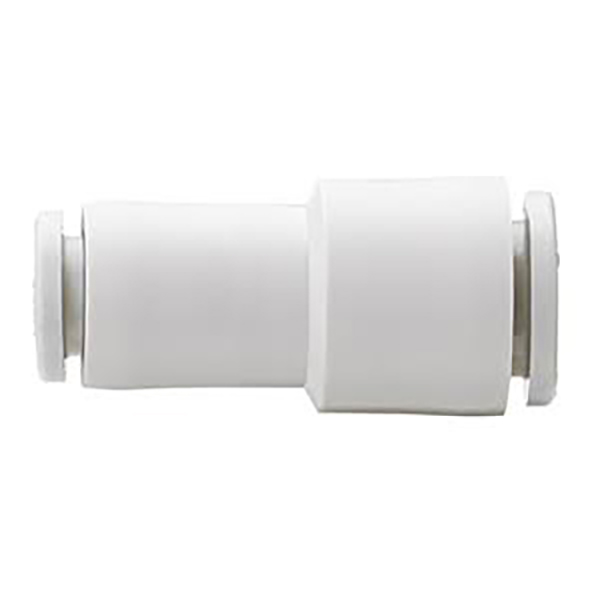

KQ2H06-08: Düz fitinqin azaldılması, bir tərəfdən Φ6, digər tərəfdən Φ8
|
Kod Seqmenti |
Təsvir |
|
KQ2H |
Seriyanın kodu: düz itələyici fitinq |
|
23/02/04/06/08/10/12/16 |
Borunun xarici diametri ΦD: 2 /3.2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Metrik mikro kişi iplik: M3×0.5 / M5×0.8 / M6×1.0 |
|
01S/02S/03S/04S |
Imperial R kişi konus ipi: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Hər iki ucunda bərabər diametrli düz, eyni boru ölçüsü |
|
İki rəqəm, məsələn. 06-08 |
Düz azaldılması: ön boru diametri → arxa boru diametri |
|
Maddə |
Parametr |
|
Tətbiq edilə bilən Orta |
Sıxılmış hava, vakuum mənfi təzyiq |
|
Əməliyyat təzyiqi |
0~1,0MPa; Maksimum vakuum: -95kPa |
|
İşləmə temperaturu |
-5℃ ~ +60℃ |
|
Bədən materialı |
Gücləndirilmiş POM; Mövzu: Nikel örtüklü mis |
|
Sızdırmazlıq materialı |
NBR Nitril Kauçuk |
|
Uyğun Boru |
PU boru, PA neylon boru |
|
Əməliyyat üsulu |
Kilidləmək üçün daxil edin; borunu ayırmaq üçün press-reliz halqası |
5.1 Metrik Mikro İpli Kişi İp
|
Model |
Mövzu |
Boru ΦD |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6×1.0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6×1.0 |
Φ6 |

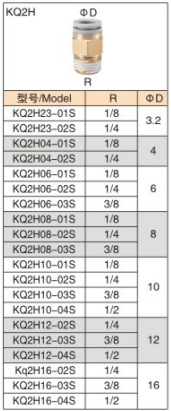

5.2 Imperial R Konik İpli Kişi İp
|
Model |
Mövzu |
Boru ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Bərabər Diametrli Düz -00 Seriyası
|
Model |
Boru ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Düz Seriyaların Azaldılması
|
Model |
Boru ① |
Boru ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•ZH / BM / PBM / PBX vakuum generatorları üçün uyğun hava təchizatı və adsorbsiya boruları
• Avtomatlaşdırma avadanlığında mikro silindrlər və solenoid klapanlar üçün boru kəmərləri, qapalı məkanlarda quraşdırma
• Əsas hava xəttinin qolu, bərabər diametrli borunun butt birləşməsi və ya boru ölçüsü keçidi
• Pnevmatik sınaq qurğuları, robot pnevmatik sxemlər
1. Boruları buruqlar olmadan düz kəsin. Burrs sızdırmazlıq halqalarını cızacaq və hava və ya vakuum sızmasına səbəb olacaq.
2. Çənələri tutmaq üçün oturana qədər borunu tam daxil edin. Boru çıxarmazdan əvvəl həmişə buraxma halqasına basın; heç vaxt zorla çəkməyin.
3. PU / PA sərt neylon borular üçün tövsiyə olunur. Nazik divarlı PE yumşaq şlanq tövsiyə edilmir.
4. Vakuum iş şəraitində daxiletmə dərinliyini təsdiqləyin. Təkrarlanan mənfi təzyiq dövrləri üçün alternativ seçim üçün BPS vintli fitinqləri ilə müqayisə edin.
