Nəzarət Vanası

SOLH VM2 (VM200) orta mexaniki klapan uyğun SMC modelləri ilə tamamilə dəyişdirilə bilər. Cv=0,87 axın əmsalı ilə orta ölçülü konstruksiyaya malik onun axın tutumu standart Rc1/4 portu və isteğe bağlı NPT/G1/4 yivləri ilə təchiz edilmiş mini VM1 seriyasından təxminən 8 dəfə yüksəkdir. O, 0~1,0MPa altında işləyir və vakuumla uyğun gəlmir, yağlanmayan aşınmaya davamlı poppet möhürü və möhkəm metal korpusu qəbul edir. Yan port və alt port boru sxemləri dəyişdirilə bilən aktuatorların tam dəsti ilə dəstəklənir: standart POM diyircəkli / bərkimiş polad aşınmaya davamlı diyircəkli qolu, birtərəfli geri dönmə diyircəyi, düz piston, düz düymə, sarı göbələk təcili dayandırma başlığı, yaşıl göstərici düyməsi və kilidlənə bilən menteşə düyməsi. Sərtləşdirilmiş polad diyircəkli variant ağır yüklü yüksək aşınmalı istehsal xətlərinə uyğundur. Silindr və sürüşmə masasının vuruş həddinin aşkarlanması, avadanlığın əl ilə qaçış işə salınması, jig armaturunun hava dəyişdirilməsi və təhlükəsizlik fövqəladə bloklanması üçün geniş istifadə olunur, qablaşdırma, tekstil, çap və ümumi avtomatlaşdırma istehsal xətləri üçün əsas mexaniki hava tətik klapan kimi xidmət edir.

SOLH VM4 (VM400) orta ölçülü 3 portlu poppet mexaniki klapan mini VM1 və yüksək axınlı VM2 seriyaları arasında yerləşdirilmiş ekvivalent SMC modelləri ilə tamamilə dəyişdirilə bilər. Onun əsas üstünlüyü -100kPa vakuumdan 1,0MPa müsbət təzyiqə qədər tam təzyiq diapazonu ilə uyğunluqdadır, bu xüsusiyyət VM2-də mövcud deyil. O, isteğe bağlı NPT/G1/8 yivləri və Cv=0,38 axın tutumu olan standart Rc1/8 portunu qəbul edir, yan və alt port boru kəmərlərinin sxemini dəstəkləyir. Möhkəm metal gövdə ilə qurulmuş, 1000m/s² təsirə və ağır vibrasiyaya davamlıdır, sərt ağır istehsal xətləri üçün uyğundur, uzun xidmət müddəti üçün yağlanmayan toz keçirməyən sızdırmaz sızdırmazlığı ilə. Dəyişdirilə bilən aktuatorların tam dəsti təqdim olunur: standart / bərkidilmiş aşınmaya qarşı polad diyircəkli qolu, birtərəfli geri dönməyə qarşı diyircəkli, düz piston, çox rəngli göbələk təcili dayandırma düymələri, 2/3 mövqeli fırlanan düymələr, kilidlənə bilən düymələr və keçid menteşələri rıçaqları. Silindr və sürüşmə masasının vuruş həddinin aşkarlanması, vakuum adsorbsiya/buraxma sxemləri, avadanlığın əl ilə qaçış işə salınması, maşın təhlükəsizliyinin təcili kilidlənməsi və cig armaturunun dəyişdirilməsi sahəsində geniş şəkildə tətbiq olunur, vakuum uyğunluğu və güclü zərbə müqaviməti tələb edən iş şəraiti üçün ideal orta mexaniki tetikleyici klapandır.

SOLH ITV yüksək axınlı elektro-pnevmatik mütənasib klapan ekvivalent SMC modelləri ilə tamamilə dəyişdirilə bilər. Qapalı dövrəli təzyiq əks əlaqə sistemini qəbul edərək, ±1% FS nəzarət dəqiqliyi və IP65 toz və sıçrayışdan qorunma ilə pilləsiz, yüksək dəqiqlikli uzaqdan hava təzyiqinin tənzimlənməsinə nail olmaq üçün DC0–10V gərginlik, 4–20mA cərəyan analoq siqnalları və CC-Link, PROFINET, EtherNet/IP daxil olmaqla isteğe bağlı fieldbus rabitəsini qəbul edir. Üç seriya müxtəlif axın diapazonlarını əhatə edir: mikro aşağı axın üçün ITV1100, universal orta axın üçün ITV2100 və 4400 L/dəq ANR-ə qədər ağır yüksək axın üçün ITV3100, 0,005 ilə 0,9 MPa arasında tənzimlənən təzyiqlə. O, DC24V aşağı enerji təchizatı altında Rc/NPT/G yivləri və itələyici fitinqləri, quraşdırılmış LED rəqəmsal displeyini və özünü diaqnostika siqnalını dəstəkləyir. Avtomatlaşdırılmış istehsal xətlərində rəqəmsal mərkəzləşdirilmiş təzyiq nəzarətini həyata keçirmək üçün çoxlu əl tənzimləyicilərinin dəyişdirilməsi, böyük çuxur silindrinin işə salınması, film və naqil sabit gərginliyə nəzarət, yarımkeçirici və optik dəqiqlik prosesləri, avtomatik paylama və örtük, qaynaq və perçinləmə avadanlıqları üçün çox mərhələli təzyiq keçidi üçün geniş tətbiq olunur.

SOLH XTO674 və INA14 daxili yoxlama klapanları vakuum və aşağı təzyiqli maye boru kəmərlərində geri axının qarşısını almaq üçün həm sıxılmış hava, həm də təmiz su ilə uyğun gələn, ultra aşağı 0,01MPa krekinq təzyiqi ilə eyni struktur platformasını paylaşır. XTO674 -30 ℃-ə qədər işləyən tam pirinçli kriogen versiyadır; INA14 standart seriyası mis və ya SUS304 paslanmayan poladdan hazırlanmış gövdə ilə təmin edilir, standart NBR möhürləri, əlavə olaraq yağ və yüksək temperatura davamlı FKM və hava şəraitinə davamlı CR möhürləri ilə təchiz edilmişdir. Axın oxu işarəsi ilə kompakt daxili yivli dizayn əlavə mötərizələr olmadan birbaşa boru kəmərlərinə quraşdırıla bilər, vakuum generatorları və vakuum stəkanları arasında quraşdırıldıqda vakuum itkisinin və əks hava axınının qarşısını effektiv şəkildə alır. İki seriya, kriogen avadanlıqlarda, vakuum istehsal xətlərində, korroziyaya davamlı yüksək temperaturlu maye dövrələrində və birtərəfli təzyiqin saxlanması və geri axının qarşısının alınması üçün ümumi pnevmatik və su boru kəmərlərində geniş şəkildə tətbiq olunan, boru modifikasiyası olmadan birbaşa sahə mübadiləsi üçün eyni ümumi ölçülərə və ip ölçülərinə malikdir.

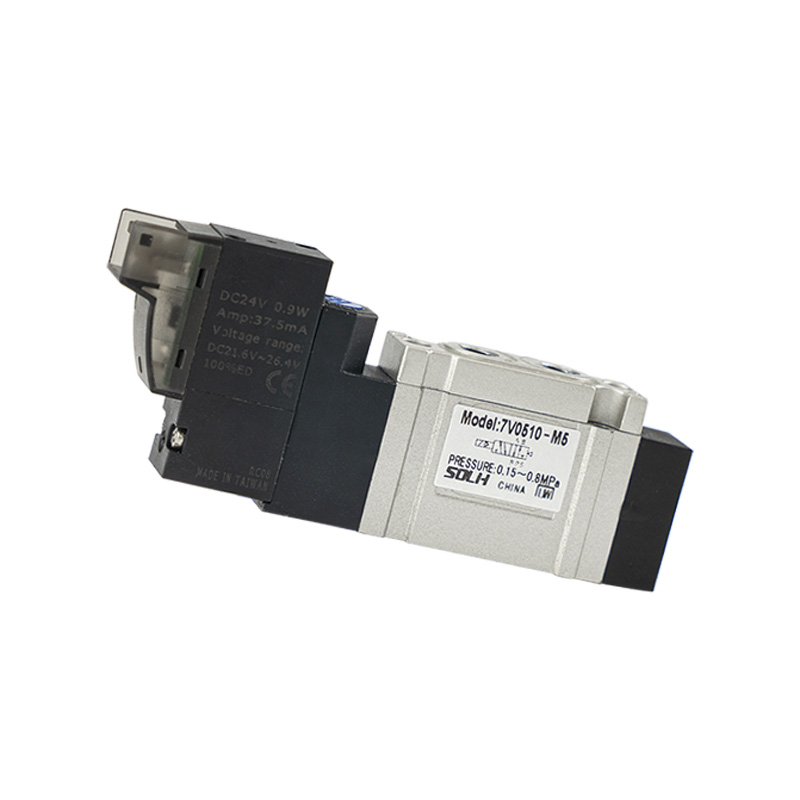

SOLH 7V kompakt pilotla idarə olunan elektromaqnit klapan, tək rulonlu yay qayıdışını, iki bobinli qapanmanı və üç mərkəz funksiyasını əhatə edən tam 5/2 və 5/3 yol variantlarını ehtiva edir: mərkəzi qapalı, mərkəzi egzoz, mərkəzi təzyiq təchizatı. O, ənənəvi 4V seriyalı klapanlara nisbətən təxminən 30% daha yüksək axın tutumu ilə inteqrasiya edilmiş daxili mərkəzləşdirilmiş işlənmiş qaz buraxıcı dizaynını qəbul edir, keçid reaksiyası ≤50ms və 5 Hz-ə qədər maksimum iş tezliyinə malikdir. Ultra aşağı enerjili rulonlar daimi enerji istehlakı üçün daha az istilik yaradır, DC enerji istehlakı 0,7W və AC 1,1VA. M5-dən 3/8"-ə qədər tam ölçülü sıra təklif olunur, həm standart yivli portları, həm də daxil olan sürətli fitinqləri dəstəkləyir. Şkafın yerini qənaət etmək və əsas hava boru kəmərlərini sadələşdirmək üçün klapanlar ayrı-ayrılıqda quraşdırıla və ya çox stansiyalı alüminium manifoldlara yığıla bilər. İşləmə təzyiqi diapazonları 0,15~0,8 MPa, iş temperaturu -20°C uzunluqlu alüminium klapanlarla təmin edilir. bütün avtomatlaşdırılmış istehsal xətlərində silindr yönlü keçid və mərkəzləşdirilmiş pnevmatik idarəetmə üçün geniş istifadə olunan həyat.

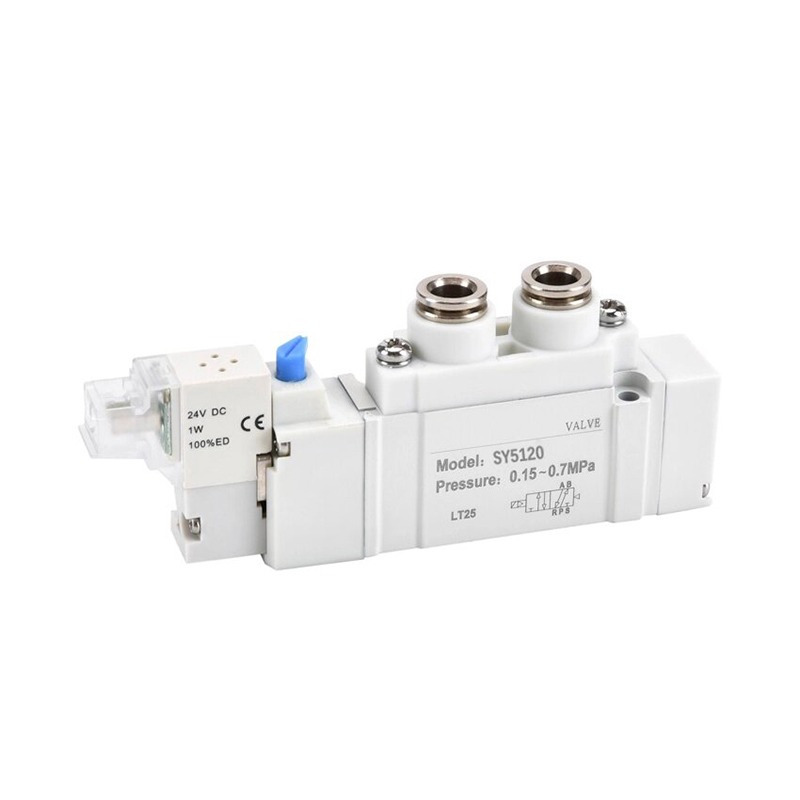

SOLH SY seriyalı pilotla idarə olunan 5 portlu solenoid klapan, SY3000 mini, SY5000 orta əsas, SY7000 böyük və SY9000 əlavə böyük modellər daxil olmaqla, uyğun SMC klapanları ilə tamamilə dəyişdirilə bilər. Tam dövrə seçimlərini təmin edir: 5/2 tək/cüt rulon və 5/3 üç mövqeli mərkəzi qapalı, mərkəzi egzoz və mərkəzi təzyiq təchizatı funksiyaları. Standart 0,35 Vt rulonlar və isteğe bağlı 0,1 Vt ultra aşağı güclü enerjiyə qənaət edən rulonlar fasiləsiz enerji vermək üçün az istilik yaradır. Daxili pilot versiya 0,1~0,7 MPa işləyir, xarici pilot variant isə -100kPa vakuum mühitini dəstəkləyir. Boşluq möhürlənmiş makara 200 milyon keçid dövrünə çatır. Çevik boru marşrutu üçün hava limanları yan, yuxarı və aşağı hissələrdə təşkil edilmişdir. Valflar SS5Y manifold klapan adalarına uyğun olan plug-in snap dizaynını qəbul edir, IP65 fiş konnektoru və IP67 manifold baza reytinqi ilə bütün bankı sökmədən tək klapanlı texniki xidmətə imkan verir. Optimallaşdırılmış daxili qaçış qurğuları köhnə klapanlarla müqayisədə təxminən 80% daha yüksək axın təmin edir və quraşdırılmış pilot filtr şəbəkəsi makaranın tozdan yapışmasının qarşısını alır. Yarımkeçirici, avtomobil qaynağı, qablaşdırma və tibbi avtomatlaşdırma avadanlıqlarında silindr yönlü keçid və mərkəzləşdirilmiş pnevmatik idarəetmə üçün geniş istifadə olunur.

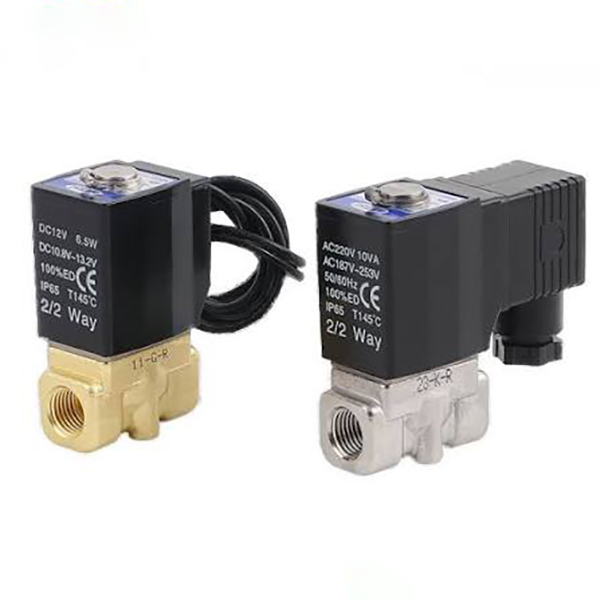

SOLH 2S seriyalı 2/2 yollu normal qapalı maye solenoid klapanları iki tam xəttdən ibarətdir: təmiz su, sıxılmış hava, kəsici soyuducu, sürtkü yağı və zəif aşındırıcı maye boru kəmərlərinin avtomatik açılıb-söndürülməsi üçün birbaşa fəaliyyət göstərən kiçik deşikli 030/050 modelləri və pilot tərəfindən idarə olunan böyük buruqlu 150~500 variantları. Birbaşa işləyən versiya minimum diferensial təzyiq məhdudiyyəti olmadan sıfır təzyiqlə işə salmağa imkan verir, yığcam ölçü, universal montaj oriyentasiyası və millisaniyəlik sürətli keçid xüsusiyyətlərinə malikdir, bir nöqtəli dəzgah alətinin soyudulması, 3C mikro hava/su budaqları və mini təmizləmə avadanlığı kimi aşağı təzyiqli mikro axın tətbiqləri üçün idealdır. Pilotla idarə olunan tip tam açılış üçün minimum 0,05MPa təzyiq fərqi tələb edir, hava kompressorunun drenaj başlıqları, əsas sprey su xətləri və yüksək axınlı dövriyyəli su təmizləyici boru kəmərləri üçün uyğun olan aşağı vattlı aşağı istilik rulonları ilə ultra böyük axın təmin edir. Standart NBR nitril rezin möhürləri isteğe bağlı turşuya və isti suya davamlı EPDM qida dərəcəli möhürlərlə təchiz edilmişdir. Çoxlu beynəlxalq yiv standartları (PT/G/NPT) və qlobal universal bobin gərginlikləri (DC12/24V, AC24/110/220V) mövcuddur, DIN fiş və naqilli naqil seçimləri ilə dəstəklənir. İstiliyədavamlı rulonlar uzunmüddətli fasiləsiz enerji verməyə imkan verir. Seçim təlimatı: statik təzyiqi 0,05MPa-dan aşağı olan və kiçik qol axını olan boru kəmərləri üçün birbaşa təsirli tip; sabit yüksək təzyiq və böyük dövriyyə axını ilə G1/2 və yuxarı əsas başlıqlar üçün pilotla idarə olunan versiya. EPDM möhürü isti su və qida dərəcəli maye mühitləri üçün məcburidir.

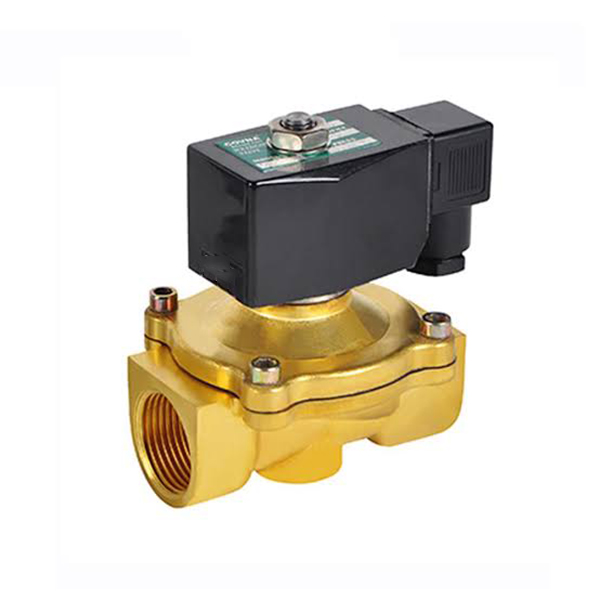

SOLH 2W seriyalı 2/2-yollu normal qapalı maye elektromaqnit klapan bərk pirinç gövdəsi ilə kiçik deşikli birbaşa fəaliyyət göstərən 030/050 modelləri və təmiz suyun, sıxılmış havanın, kəsici soyuducu suyun, sürtkü yağının və zəif aşındırıcı maye boru kəmərlərinin avtomatik işə salınıb-söndürülməsi üçün nəzərdə tutulmuş böyük buruqlu pilot tərəfindən idarə olunan 150~500 variantları ehtiva edir. Birbaşa fəaliyyət göstərən versiya minimum iş təzyiqi limiti olmadan sıfır diferensial təzyiqin işə salınmasını həyata keçirir, yığcam ölçülərə, universal montaj oriyentasiyasına və millisaniyəlik yüksək tezlikli keçidə malikdir, aşağı təzyiqli mikro axın şaxələri, vakuumlu köməkçi su dövrələri və kiçik dəzgahlar üçün bir nöqtəli soyutma üçün idealdır. Pilotla idarə olunan tip minimum 0,05MPa başlanğıc diferensial təzyiq tələb edir, hava kompressorunun əsas drenaj xətləri, ümumi yığılmış əsas çiləyici su dövrələri və suyun təmizlənməsi sistemləri üçün yüksək axınlı dövriyyə boru kəmərləri üçün uyğun olan aşağı güclü aşağı temperaturlu sarğılarla ultra böyük axın təmin edir. Standart NBR nitril rezin möhürlər, isteğe bağlı istilik və turşuya davamlı EPDM qida dərəcəli möhürlərlə təchiz edilmişdir. Şkaf naqilləri üçün DIN prizləri və rütubətli xarici avadanlıq üçün IP65 suya davamlı naqilləri ilə dəstəklənən çoxsaylı beynəlxalq ip standartları (PT/G/NPT) və tam diapazonlu rulon gərginlikləri (DC12/24V, AC24/110/220V) mövcuddur. İstiliyədavamlı rulonlar yanmadan 24 saat fasiləsiz enerji verməyə imkan verir. Seçim qaydaları: statik təzyiqi 0,05MPa-dan aşağı olan və mikro tək nöqtəli axını olan boru kəmərləri üçün birbaşa fəaliyyət göstərən növü seçin; stabil yüksək təzyiqli böyük dövriyyəyə malik G1/2 və yuxarı əsas başlıqlar üçün pilot tərəfindən idarə olunan variantı seçin. EPDM möhürü isti su, təmizlənmiş su və qida dərəcəli maye mühiti üçün məcburidir.
