SOLH VH seriyalı 4-yollu 90° mexaniki fırlanan əl klapan üç isteğe bağlı mərkəz funksiyası ilə fırlanan tutacaq vasitəsilə hava dövrələrini dəyişdirir: 3 mövqeli mərkəz qapalı, 3 mövqeli mərkəzi egzoz və 2 mövqeli tip. Ultra aşağı daxili sızma üçün dəqiq fırlanan spool möhürünü qəbul edərək, sink ərintisi / tökmə alüminium gövdəsi və yağlamasız uzun xidmət müddəti, təsadüfi əməliyyatın qarşısını almaq üçün daxili mexaniki mövqe kilidi ilə xarakterizə olunur. O, Rc1/4"-dən 1"-ə ​​qədər port ölçüləri və maksimum iş təzyiqi 0,7~1,0MPa olan, panelin səliqəli montajı və ya birbaşa gövdənin bərkidilməsi üçün mövcud olan yan port və alt port boru sxemini dəstəkləyir. Mərkəzi qapalı versiya söndürmə zamanı silindr sıxma təzyiqini saxlayır, mərkəzi egzoz isə təhlükəsiz texniki qulluq üçün təzyiqi tamamilə buraxır. Silindrlərin əl ilə dəyişdirilməsi, avadanlığın istismara verilməsi ventilyasiyası, fövqəladə hava mənbəyinin təcrid edilməsi, yarı avtomatik maşının əl ilə işləməsi və pnevmatik tədris test skamyaları üçün geniş istifadə olunur.

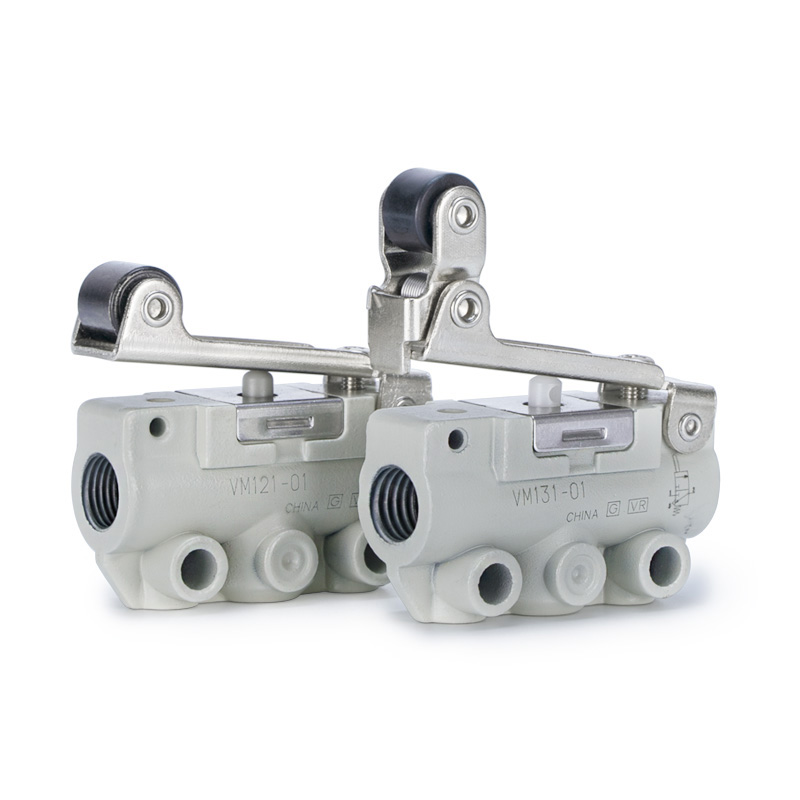

SOLH VM1 (VM100) miniatür 2/3 portlu mexaniki poppet klapan ekvivalent SMC modelləri ilə tamamilə dəyişdirilə bilər. Yığcam etibarlı poppet sızdırmazlıq strukturunu qəbul edərək, maşın içərisində asan quraşdırılmış və sıx yığma quraşdırma üçün ultra dar 11 mm eni və yalnız 60 q çəkisi var. İşləmə təzyiqi -100kPa vakuumdan 1,0MPa müsbət təzyiqə qədər, yağsız dizayn, əla sızdırmazlıq və güclü toz müqaviməti ilə. M5, Rc1/8, NPT1/8 və G1/8 daxil olmaqla, yan port və alt port boru sxemini dəstəkləyən çoxsaylı sap variantları mövcuddur. Dəyişdirilə bilən ötürücü başlıqların tam seriyası təklif olunur: standart/qısa piston, düz/qısa/bir istiqamətli rebound əleyhinə diyircəkli qolu, düz düymə, sarı göbələk fövqəladə dayanma, yaşıl göstərici düyməsi, menteşə qolu və kilidlənə bilən fırlanan düymə, tam NC/NO 2-port və 3-port variantları ilə. Silindr vuruşunun limitinin aşkarlanması, əllə qaçışın işə salınması, təhlükəsizlik fövqəladə kilidləmə, mini jig qurğusunun hava keçidi və vakuum tetikleyici dövrələri üçün geniş şəkildə tətbiq olunur, kompakt avtomatlaşdırma avadanlığı üçün universal mexaniki hava siqnalı kimi çıxış edir.

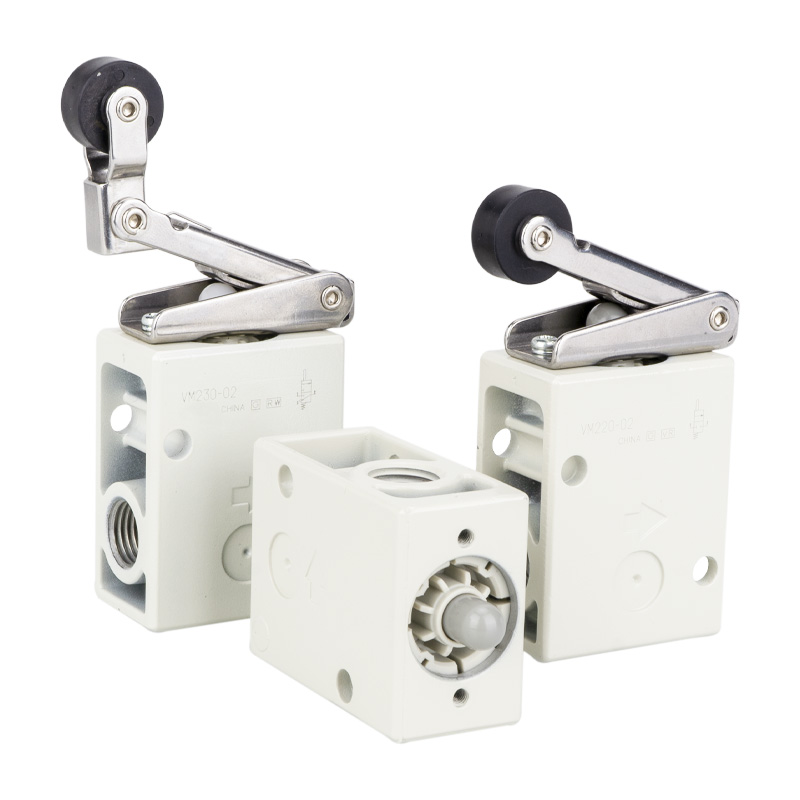

SOLH VM2 (VM200) orta mexaniki klapan uyğun SMC modelləri ilə tamamilə dəyişdirilə bilər. Cv=0,87 axın əmsalı ilə orta ölçülü konstruksiyaya malik onun axın tutumu standart Rc1/4 portu və isteğe bağlı NPT/G1/4 yivləri ilə təchiz edilmiş mini VM1 seriyasından təxminən 8 dəfə yüksəkdir. O, 0~1,0MPa altında işləyir və vakuumla uyğun gəlmir, yağlanmayan aşınmaya davamlı poppet möhürü və möhkəm metal korpusu qəbul edir. Yan port və alt port boru sxemləri dəyişdirilə bilən aktuatorların tam dəsti ilə dəstəklənir: standart POM diyircəkli / bərkimiş polad aşınmaya davamlı diyircəkli qolu, birtərəfli geri dönmə diyircəyi, düz piston, düz düymə, sarı göbələk təcili dayandırma başlığı, yaşıl göstərici düyməsi və kilidlənə bilən menteşə düyməsi. Sərtləşdirilmiş polad diyircəkli variant ağır yüklü yüksək aşınmalı istehsal xətlərinə uyğundur. Silindr və sürüşmə masasının vuruş həddinin aşkarlanması, avadanlığın əl ilə qaçış işə salınması, jig armaturunun hava dəyişdirilməsi və təhlükəsizlik fövqəladə bloklanması üçün geniş istifadə olunur, qablaşdırma, tekstil, çap və ümumi avtomatlaşdırma istehsal xətləri üçün əsas mexaniki hava tətik klapan kimi xidmət edir.

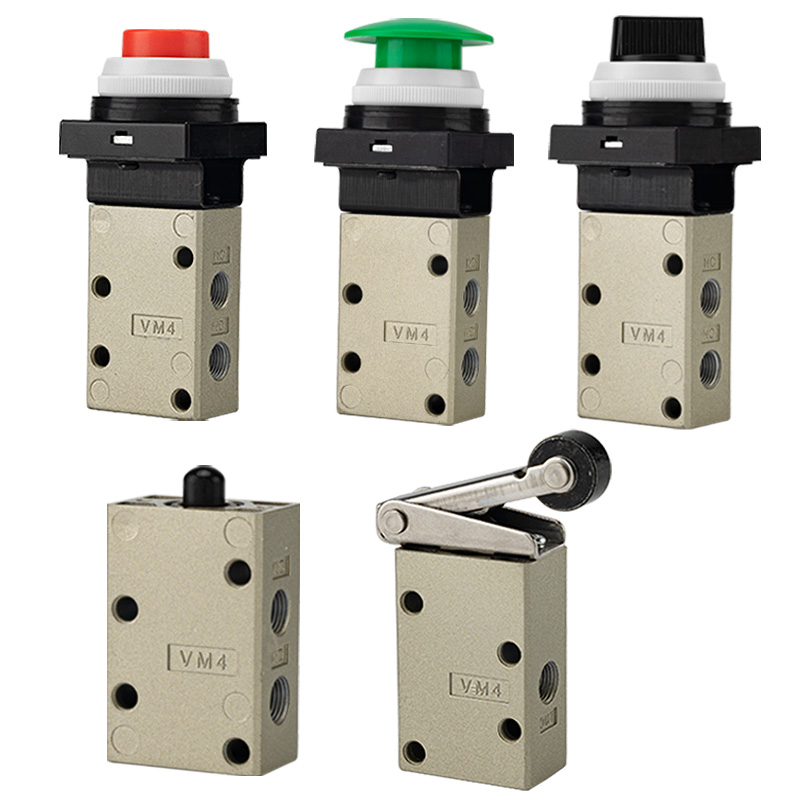

SOLH VM4 (VM400) orta ölçülü 3 portlu poppet mexaniki klapan mini VM1 və yüksək axınlı VM2 seriyaları arasında yerləşdirilmiş ekvivalent SMC modelləri ilə tamamilə dəyişdirilə bilər. Onun əsas üstünlüyü -100kPa vakuumdan 1,0MPa müsbət təzyiqə qədər tam təzyiq diapazonu ilə uyğunluqdadır, bu xüsusiyyət VM2-də mövcud deyil. O, isteğe bağlı NPT/G1/8 yivləri və Cv=0,38 axın tutumu olan standart Rc1/8 portunu qəbul edir, yan və alt port boru kəmərlərinin sxemini dəstəkləyir. Möhkəm metal gövdə ilə qurulmuş, 1000m/s² təsirə və ağır vibrasiyaya davamlıdır, sərt ağır istehsal xətləri üçün uyğundur, uzun xidmət müddəti üçün yağlanmayan toz keçirməyən sızdırmaz sızdırmazlığı ilə. Dəyişdirilə bilən aktuatorların tam dəsti təqdim olunur: standart / bərkidilmiş aşınmaya qarşı polad diyircəkli qolu, birtərəfli geri dönməyə qarşı diyircəkli, düz piston, çox rəngli göbələk təcili dayandırma düymələri, 2/3 mövqeli fırlanan düymələr, kilidlənə bilən düymələr və keçid menteşələri rıçaqları. Silindr və sürüşmə masasının vuruş həddinin aşkarlanması, vakuum adsorbsiya/buraxma sxemləri, avadanlığın əl ilə qaçış işə salınması, maşın təhlükəsizliyinin təcili kilidlənməsi və cig armaturunun dəyişdirilməsi sahəsində geniş şəkildə tətbiq olunur, vakuum uyğunluğu və güclü zərbə müqaviməti tələb edən iş şəraiti üçün ideal orta mexaniki tetikleyici klapandır.

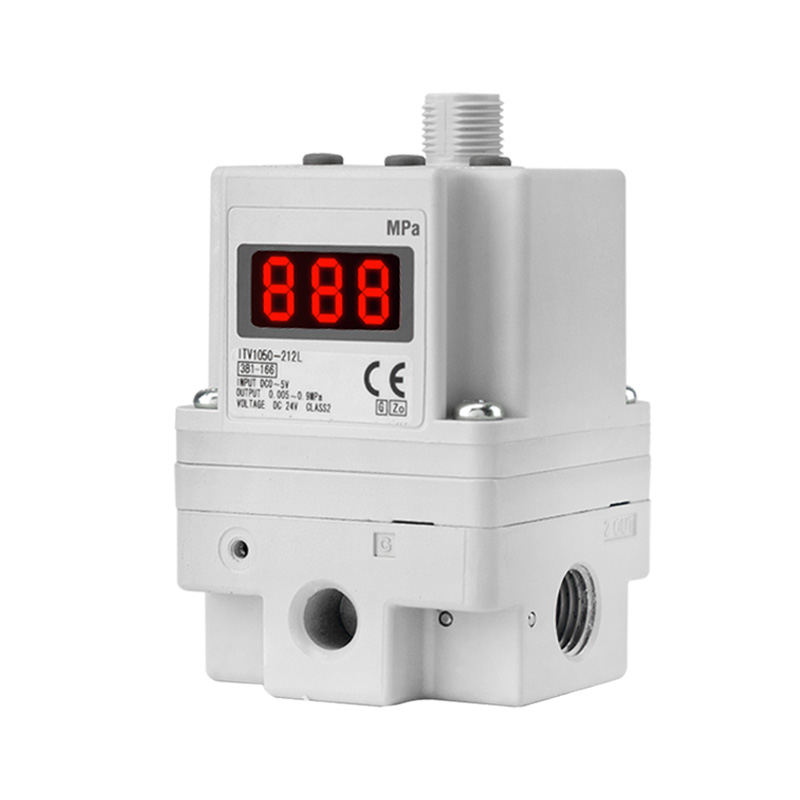

SOLH ITV yüksək axınlı elektro-pnevmatik mütənasib klapan ekvivalent SMC modelləri ilə tamamilə dəyişdirilə bilər. Qapalı dövrəli təzyiq əks əlaqə sistemini qəbul edərək, ±1% FS nəzarət dəqiqliyi və IP65 toz və sıçrayışdan qorunma ilə pilləsiz, yüksək dəqiqlikli uzaqdan hava təzyiqinin tənzimlənməsinə nail olmaq üçün DC0–10V gərginlik, 4–20mA cərəyan analoq siqnalları və CC-Link, PROFINET, EtherNet/IP daxil olmaqla isteğe bağlı fieldbus rabitəsini qəbul edir. Üç seriya müxtəlif axın diapazonlarını əhatə edir: mikro aşağı axın üçün ITV1100, universal orta axın üçün ITV2100 və 4400 L/dəq ANR-ə qədər ağır yüksək axın üçün ITV3100, 0,005 ilə 0,9 MPa arasında tənzimlənən təzyiqlə. O, DC24V aşağı enerji təchizatı altında Rc/NPT/G yivləri və itələyici fitinqləri, quraşdırılmış LED rəqəmsal displeyini və özünü diaqnostika siqnalını dəstəkləyir. Avtomatlaşdırılmış istehsal xətlərində rəqəmsal mərkəzləşdirilmiş təzyiq nəzarətini həyata keçirmək üçün çoxlu əl tənzimləyicilərinin dəyişdirilməsi, böyük çuxur silindrinin işə salınması, film və naqil sabit gərginliyə nəzarət, yarımkeçirici və optik dəqiqlik prosesləri, avtomatik paylama və örtük, qaynaq və perçinləmə avadanlıqları üçün çox mərhələli təzyiq keçidi üçün geniş tətbiq olunur.

SOLH XTO674 və INA14 daxili yoxlama klapanları vakuum və aşağı təzyiqli maye boru kəmərlərində geri axının qarşısını almaq üçün həm sıxılmış hava, həm də təmiz su ilə uyğun gələn, ultra aşağı 0,01MPa krekinq təzyiqi ilə eyni struktur platformasını paylaşır. XTO674 -30 ℃-ə qədər işləyən tam pirinçli kriogen versiyadır; INA14 standart seriyası mis və ya SUS304 paslanmayan poladdan hazırlanmış gövdə ilə təmin edilir, standart NBR möhürləri, əlavə olaraq yağ və yüksək temperatura davamlı FKM və hava şəraitinə davamlı CR möhürləri ilə təchiz edilmişdir. Axın oxu işarəsi ilə kompakt daxili yivli dizayn əlavə mötərizələr olmadan birbaşa boru kəmərlərinə quraşdırıla bilər, vakuum generatorları və vakuum stəkanları arasında quraşdırıldıqda vakuum itkisinin və əks hava axınının qarşısını effektiv şəkildə alır. İki seriya, kriogen avadanlıqlarda, vakuum istehsal xətlərində, korroziyaya davamlı yüksək temperaturlu maye dövrələrində və birtərəfli təzyiqin saxlanması və geri axının qarşısının alınması üçün ümumi pnevmatik və su boru kəmərlərində geniş şəkildə tətbiq olunan, boru modifikasiyası olmadan birbaşa sahə mübadiləsi üçün eyni ümumi ölçülərə və ip ölçülərinə malikdir.

SOLH HLH ultra nazik yan L relsli xətti sürüşdürmə silindri quraşdırma sahəsinə qənaət etmək üçün incə aşağı profilli gövdə ilə inteqrasiya olunmuş tək tərəfli dövriyyəli top bələdçi relsini, yüngül yükdə dəqiq yerləşdirməyə həsr olunmuş ikiqat fəaliyyət göstərən pnevmatik sürüşməni qəbul edir. Buruq ölçüləri 6, 10, 16 ilə 20 mm arasında dəyişir, standart vuruşlar 5-60 mm, iş təzyiqi 0,15 ~ 0,7 MPa və iş temperaturu -20 ℃ ilə 70 ℃ arasındadır. Silindr gövdəsi boru kəmərlərinin çevik yerləşdirilməsi üçün 4 istiqamətli montaj tıqqıltılı deşiklərə və 3 yan hava limanlarına malikdir. Sürüşdürmə vaqonu üst və ön səthlərdə bərkidilmiş deşiklər və yerləşdirmə pin dəlikləri ilə təchiz edilmişdir. Daxili maqnit halqa standart olaraq təqdim olunur, maqnit qamış açarlarını quraşdırmaq üçün iki yan yuva ilə. Porşen çubuğu və vaqon arasındakı üzən birləşmə yanal yan yükü aradan qaldırır və əla düzlük və fırlanmaya qarşı dəqiqliyi təmin edir. İki relsli HLQ seriyası ilə müqayisədə, HLH, 3C və yarımkeçirici mini yoxlama aparatlarında, yüngül iş rejimində sıxışdırıcı qurğularda və kompakt avtomatlaşdırma maşınlarında qarşılıqlı yerləşdirmə mexanizmlərində geniş şəkildə tətbiq olunan məhdud dar məkan üçün daha incə konturlara malikdir.

SOLH HLQ / HLQL əkiz vallı sürüşmə silindrləri, yan tərəfə quraşdırılmış silindrli HLQ kompakt standart versiyası və ultra sərt simmetrik HLQL modeli də daxil olmaqla təkrar dövriyyəli top xətti bələdçiləri qəbul edir. Buruqların ölçüləri 6 ilə 25 mm arasında, vuruşlar 10-150 mm arasında dəyişir. İki paralel porşen çubuqunun dizaynı güclü itələmə və əla burulma və fırlanma əleyhinə performans təmin edir. Porşen və sürüşmə vaqonu arasında quraşdırılmış üzən birləşmə eksantrik yanal yükləri əvəz edir. Baza 3 istiqamətli montaj tıqqıltılı deşiklərə malikdir, sürüşmə vaqonu çox səthli qurğu montaj delikləri və yerləşdirmə sancaqlarını təmin edir; maqnit qamış açarları və quraşdırılmış maqnit üçün yan yuvalar standart olaraq gəlir. Çoxsaylı bufer variantları mövcuddur: ikiqat/tək tənzimlənən hava tamponu, hidravlik amortizator və hamar qarşılıqlı hərəkət və yüksək təkrar yerləşdirmə dəqiqliyi üçün xarici dayanma blokları. HLQ məhdud yerlə orta-kiçik yüklərə uyğundur, simmetrik HLQL isə ağır yükləri və ağır eksantrik ofsetləri idarə edir. 3C-də avtomatik ötürmə, dəqiq sıxma və xətti yerləşdirmə, yarımkeçiricilərin yığılması və sınaq avadanlıqlarında geniş istifadə olunur.

SOLH HLS / HLSL qoşa şaftlı sürüşmə silindrləri HLQ top bələdçi modellərinə nisbətən daha yüksək sərtlik, təkrar yerləşdirmə dəqiqliyi və ekssentrik yük müqaviməti təmin edən xətlə təmasda olan çarpaz diyircəkli bələdçiləri qəbul edir. İki variant mövcuddur: ciddi ofset olmadan orta və kiçik yüklər üçün yandan quraşdırılmış kompakt silindrli standart HLS; ağır yüklər, böyük eksantrik fırlanma momenti və ultra dəqiqlik tələbləri üçün mərkəzləşdirilmiş silindrli və ikili paralel silindrli simmetrik HLSL. Delik ölçüləri 6-25 mm, vuruşlar isə 10-150 mm-dir. Qoşa porşen çubuqları güclü itələmə və burulma əleyhinə performans təmin edir, daxili üzən birləşmələr isə yanal əyilmə gərginliyini aradan qaldırır. Baza 3 istiqamətli montaj dəliklərini dəstəkləyir, sürüşmə vaqonu çox səthli armatur iplərini və yerləşdirmə sancaqlarını və maqnit halqası və sensor yuvaları standart olaraq gəlir. Tənzimlənən hava tamponları, hidravlik amortizatorlar və xarici mexaniki dayanacaqlar əlavə aksesuarlardır. İşləmə temperaturu -20 ℃ ilə 70 ℃ arasında dəyişir. Yarımkeçirici, tibbi avtomatlaşdırma, dəzgah alətləri və digər ağır yük daşıyan ultra dəqiqlikli ötürmə və sıxma yerləşdirmə stansiyalarında geniş istifadə olunur.
