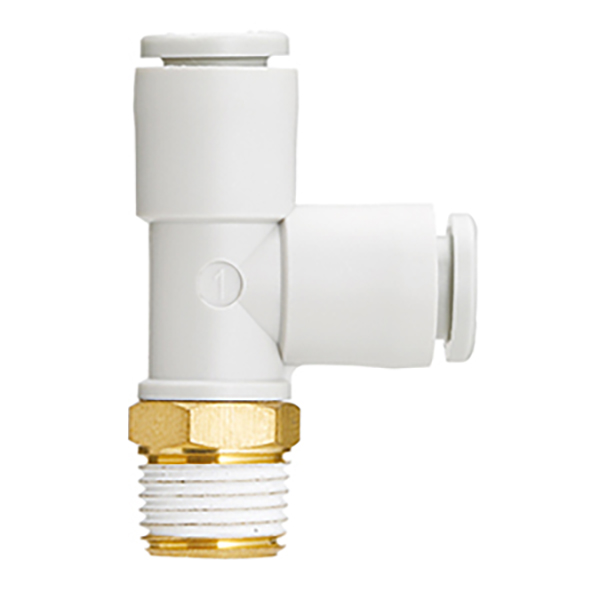

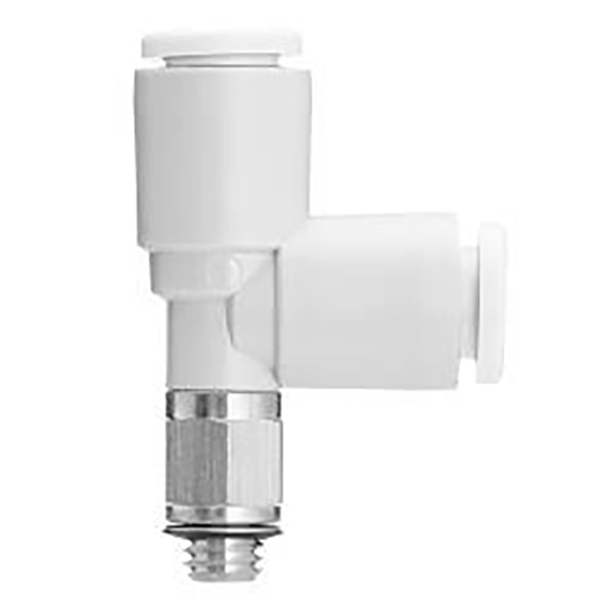

KQ2Y Seriyası Kişi Qaçışlı Tişdirmə Fitinqi

SOLH KQ2Y Series Kişi Qaçışlı Tişört İtməli Fitting | Xidmət Tee Pnevmatik Bağlayıcı

Brend: SOLH by Richge Technology | SMC KQ2Y Ekvivalent Kişi Qaçış Tuşu (Xidmət Tuşu) Bir Toxunuşla Uydurma

1. Məhsula Baxış

     KQ2Y, SOLH KQ2 bir toxunuşlu uyğunluq seriyasının Kişi Qaçış Tişiğidir (ümumiyyətlə Service Tişi kimi tanınır). Onun əsas konfiqurasiyası belədir1 kişi iplik girişi + 2 bərabər diametrli itələmə çıxışı. O, birbaşa əsas yivli portdan iki hava borusunu budaqlayır və pnevmatik sistemlərdə ən çox istifadə edilən budaq fitinqlərindən biridir.

2. Modelin Adlandırılması Qaydaları

  Model parçalanma nümunəsi:KQ2Y06-01AS
     KQ2: KQ2 seriyalı ikinci nəsil itələyici fitinq (ağ gövdə)
     Y: Run Tee, kişi saplı T tipli tee (1 yivli giriş, 2 itələmə çıxışı)
     06: Çıxarılan çıxışlar üçün boruların xarici diametri: φ6mm
     01: Kişi ip spesifikasiyası (R18; metrik M3/M5/M6)
     A: Təkrar montaj və sökmə üçün conta möhürü; S: Əvvəlcədən tətbiq olunan iplik mastik, təkrar istifadə edilə bilməz; N: Nikel örtüklü korroziyaya davamlıdır

  Misal:KQ2Y04-M5A → M5 kişi yivli giriş, ikili φ4 mm itələyici çıxışlar, conta möhürü.

3. Struktur və Əsas Xüsusiyyətlər

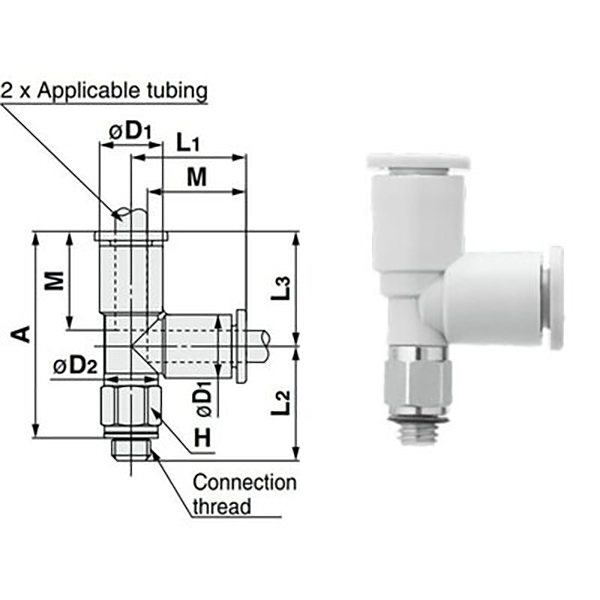

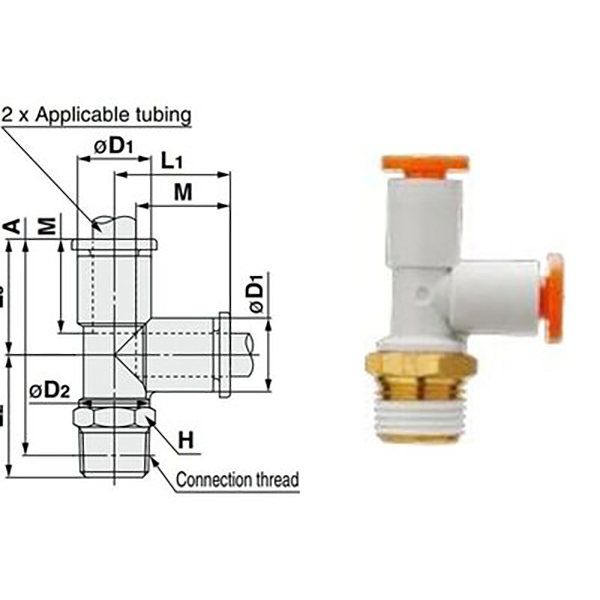

  3.1 T Tipli Quruluş (1 Daxil, 2 Çıxış)

     • Giriş: Kişi ip (Metric M / Imperial R), klapanlara, hava silindrlərinə və magistral boru kəmərlərinə qoşulur

     • Satış nöqtələri: PU / neylon borular üçün 2 bərabər diametrli itələmə portu, alətsiz əlaqə

     • İp ucu dəstəkləri360° fırlanma. Borularda burulma gərginliyini aradan qaldırmaq üçün montajdan sonra oriyentasiya sərbəst şəkildə tənzimlənə bilər.

  3.2 Əsas üstünlüklər

     • Xidmətə uyğun dizayn: Əsas boruyu kəsməyə ehtiyac yoxdur. Asan dövrə əlavə etmək və təmir üçün birbaşa yivli portdan filial.

     • Yığcam və yüngül: PBT plastik gövdə + nikel örtüklü latun sap, kiçik ölçü və aşağı çəki.

     • Vakuum uyğunluğu: -100kPa vakuumdan 1,0MPa müsbət təzyiqə qədər işləyir, vakuum dövrələri üçün uyğundur.

     • Yüksək sızdırmazlıq performansı: NBR sızdırmazlıq halqası. A tipi conta təkrar sökülməyə imkan verir; Tip S əvvəlcədən örtülmüş mastik sızmanın qarşısını alır.

     • Borunun asan buraxılması: Dəyirmi buraxma düyməsi. Borunun xarici divarına zərər vermədən boruları çıxarmaq üçün basın.

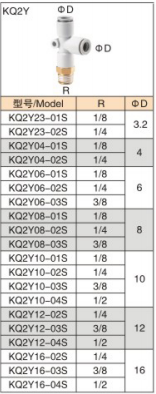

4. Model və Spesifikasiya Siyahısı

  4.1 Metrik ip (M3/M5/M6)

  4.2 İmperator Boru Dişi (R1/8 ~ R1/2, Sənaye Standartı)

5. Ümumi Texniki Spesifikasiyalar (KQ2 Seriya Standartı)

6. Seçim müqayisəsi: KQ2Y vs KQ2D vs KQ2T

7. Seçim və Quraşdırma Təlimatları

  Seçim bələdçisi

     • Solenoid klapan/silindr kişi yivli portundan filial → KQ2Y (məsələn, KQ2Y06-01AS)

     • Orta boruda 1-dən 2-yə bölünmə, aşağı səs-küy tələbi → KQ2D

     • Standart düzbucaqlı bölünmə, xərclərə həssas layihə → KQ2T

  Quraşdırma Qeydləri

     • Boruları buruqlar olmadan düz kəsin. Hava sızmasının qarşısını almaq üçün klik səsi eşidənə qədər borunu tam daxil edin.

     • A tipi (conta) dəfələrlə sökülə bilər; Tip S (əvvəlcədən örtülmüş mastik) söküldükdən sonra yenidən möhürlənməyə ehtiyac duyur.

     • Vakuum tətbiqləri üçün sabit vakuum səviyyəsini saxlamaq üçün NBR möhürlə Tip A seçin.

8. Tipik Tətbiqlər

     • Solenoid klapan çıxışının dallanması: KQ2Y06-01AS iki hava silindrini təchiz etmək üçün 5/2 yollu solenoid klapanın R1/8 portuna quraşdırılmışdır.

     • Sinxronlaşdırılmış silindr nəzarəti: iki silindrli sinxron işə salmaq üçün iki φ8 boruya bölmək üçün əsas R1/4 yivli portda KQ2Y08-02AS.

     • Vakuum dövrəsinin təkmilləşdirilməsi: Vakuum generatorunun əsas yivli portundan vakuum sorma stəkanlarına qədər filial, təmir və modifikasiya üçün asandır.
