Brend: SOLH by Richge Technology | KQ2W Genişləndirilmiş L Tipi Tək Toxunma Dirsək
 |
 |
 |
KQ2W seriyası, SOLH KQ2 pnevmatik fitinqlər ailəsi daxilində L tipli uzadılmış gövdəli dirsəkdir. 90° düzbucaqlı tikinti. Bir ucu kişi sapı (imperator R konik sap / metrik M incə sap), digər ucu PU/PA pnevmatik boruların daxil edilməsi üçün. Bu seriyaya həmçinin azaldılmayan genişləndirilmiş KQ2Wxx-99 versiyası daxildir, boru kəmərinin uzadılması və maneələrin qarşısının alınması üçün boru birləşməsi üçün hər iki uc.
Əsas Üstünlük: Genişləndirilmiş gövdə dizaynı quraşdırma məkanı məhdudiyyətlərini və mexaniki müdaxiləni həll edir. Bir toxunuşlu quruluş, alətsiz borunun daxil edilməsi və çıxarılması. Plastik gövdə + pirinç yivli bölmə, yaşlanma əleyhinə, pnevmatik və vakuum sxemlərinə uyğundur. Xarici layihələr üçün SMC KQ2W seriyası üçün birbaşa idxal əvəzedicisi.
Format: KQ2W □□ - □□S
KQ2W: L tipli uzadılmış dirsək üçün seriya kodu
□□: Borunun xarici diametri ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)
şəkilçi:01S02S/03S/04S: Imperial R kişi sapı (1/8",1/4",3/8",1/2")
M3GM5: Metrik kişi sapı M3×0,5 / M5×0,8
-99: Azaldılmayan uzadılmış versiya, hər iki ucu eyni diametrli boru bağlantısı, ip yoxdur
|
Maddə |
Parametr |
|
Bədən materialı |
PBT mühəndis plastik, yüksək zərbə müqaviməti |
|
Mövzu Bölməsi |
Pasın qarşısını almaq üçün nikel örtüklü pirinç |
|
Sızdırmazlıq materialı |
NBR nitril rezin |
|
Uyğun Boru |
PU boru, PA neylon pnevmatik boru |
|
İş təzyiqi |
0~1,0MPa, vakuum üçün uyğundur |
|
İşləmə temperaturu |
-20℃ ~ +60℃ |
|
Qoşulma üsulu |
Push-in; borunu daxil etmək və ya ayırmaq üçün basın buraxma halqası |

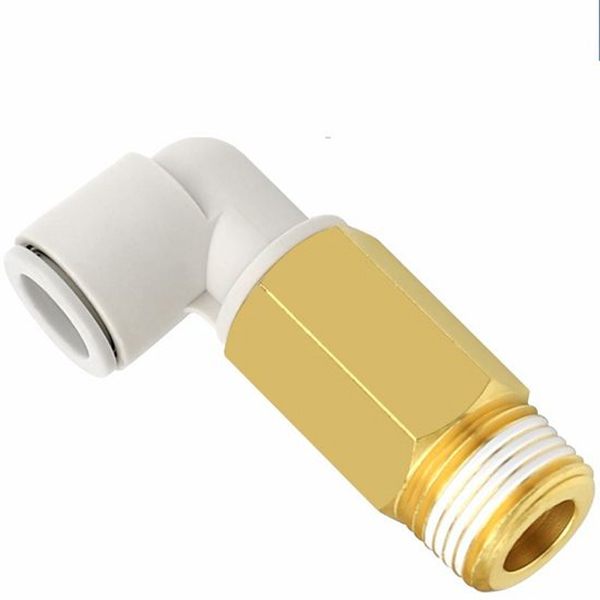

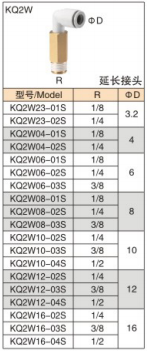

4.1 Imperial R Thread Versiyası (Brass Male Thread)
|
Model |
Kişi Mövzu R |
Boru ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |

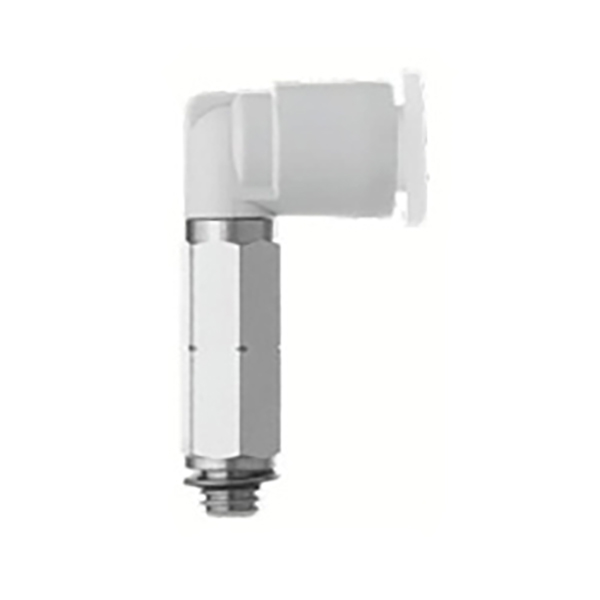

4.2 Metrik M Thread Versiyası
|
Model |
Kişi Mövzu |
Boru ΦD |
|
KQ2W02-M3G |
M3×0,5 |
2 |
|
KQ2W02-M5 |
M5×0,8 |
2 |
|
KQ2W23-M3G |
M3×0,5 |
3.2 |
|
KQ2W23-M5 |
M5×0,8 |
3.2 |
|
KQ2W04-M3G |
M3×0,5 |
4 |
|
KQ2W04-M5 |
M5×0,8 |
4 |
|
KQ2W06-M5 |
M5×0,8 |
6 |

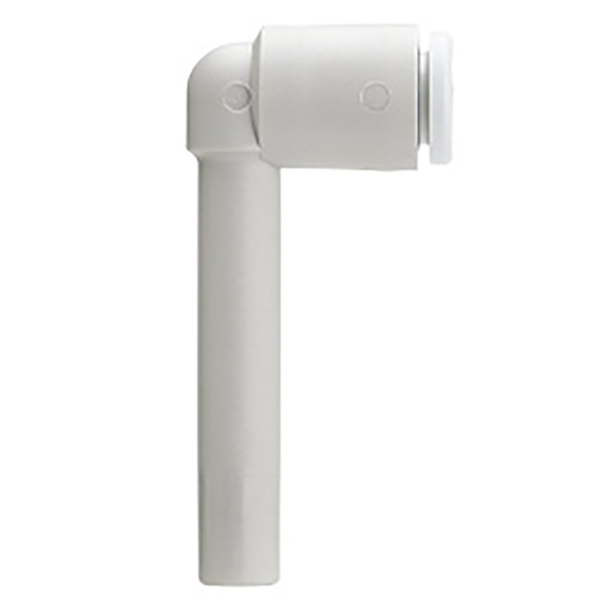

4.3 Azaldılmayan Genişləndirilmiş Versiya (Borudan Boruya, İpsiz)
|
Model |
Port 1 ΦD |
Port 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• Silindrlər, vakuum generatorları və solenoid klapanlar üçün mexaniki müdaxilələrdən çəkinin; boru kəmərinin istiqamətini uzatmaq və yönləndirmək
• Kompakt avtomatlaşdırma xətlərində robotik vakuum emiş kuboku sxemləri üçün 90° uzadılmış boru marşrutu
• Orijinal SMC KQ2W üçün birbaşa əvəz, xərclərin azaldılması üçün idxalın əvəz edilməsi
• Boruları şaquli və düz şəkildə kəsin, sızdırmazlığı təmin etmək üçün tamamilə altına daxil edin.
• PTFE lenti iplərə bükülə bilər; fitinq korpusunun çatlamasını qarşısını almaq üçün ipləri həddindən artıq sıxmayın.
• Borunun çıxarılması: ağ buraxma halqasını basın və borunu eyni vaxtda kənara çəkin.
