KQ2U / KQ2UD Series Y-Tipli Çox Portlu Push-in Fitinqlər

SOLH KQ2U / KQ2UD Series Y-Tipli Çox Portlu Push-in Fitinqlər | Pnevmatik manifold birləşdiricisi

Brend: SOLH by Richge Technology | SMC KQ2U / KQ2UD Ekvivalent Y Çox çıxışlı bir toxunuşlu fitinq

1. Məhsula Baxış

     KQ2U Y tipli 1-in 2-çıxışlı təkanlı splitterdir; KQ2UD Y-tipli 1-in 4-üçlü itələyici manifolddur. Hər ikisi SOLH KQ2 pnevmatik bir toxunuşlu fitinq seriyasına aiddir. PBT gövdəsi və nikel örtüklü pirinç kişi sapı ilə tikilmişdir. PU hava boruları üçün birbaşa plug-and-play, PTFE lent tələb olunmur. 1-dən 2-yə / 1-dən 4-ə qədər hava dövrəsinin parçalanması üçün nəzərdə tutulmuşdur, SMC KQ2U / KQ2UD ilə tamamilə dəyişdirilə bilər. Avtomatlaşdırma avadanlığında, vakuum emiş kuboklarında və pnevmatik aktuatorun hava paylanmasında geniş istifadə olunur.

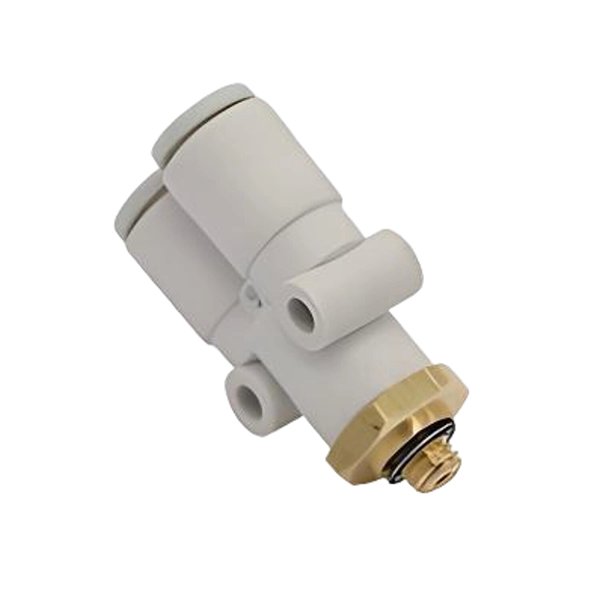

     KQ2U: 1 giriş, 2 çıxış (Y forması 1-dən 2-yə bölünür)

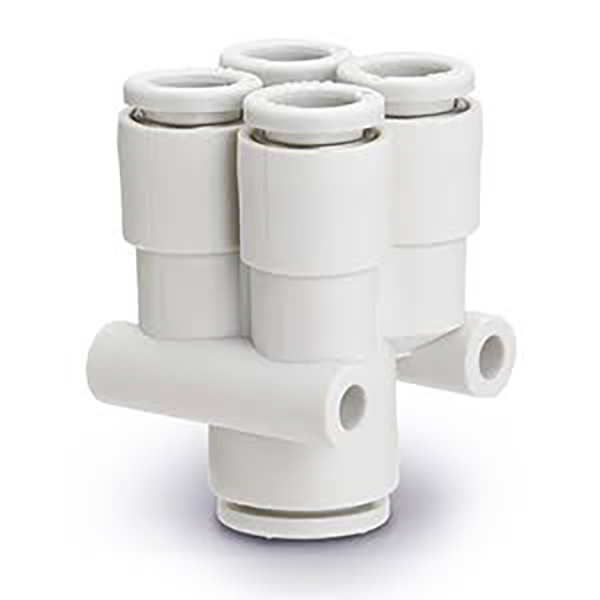

     KQ2UD: 1 giriş, 4 çıxış (Y forması 1-dən 4-ə bölünür)

2. Modelin Adlandırılması Qaydaları

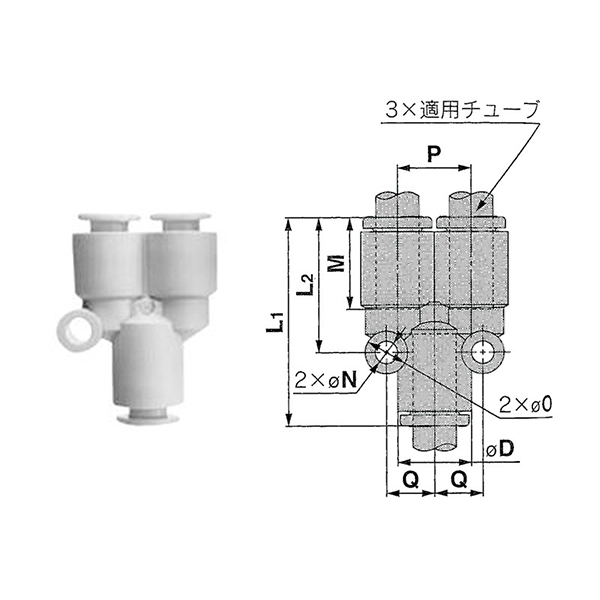

2.1 KQ2U (1-da 2-çıxış Y splitter)

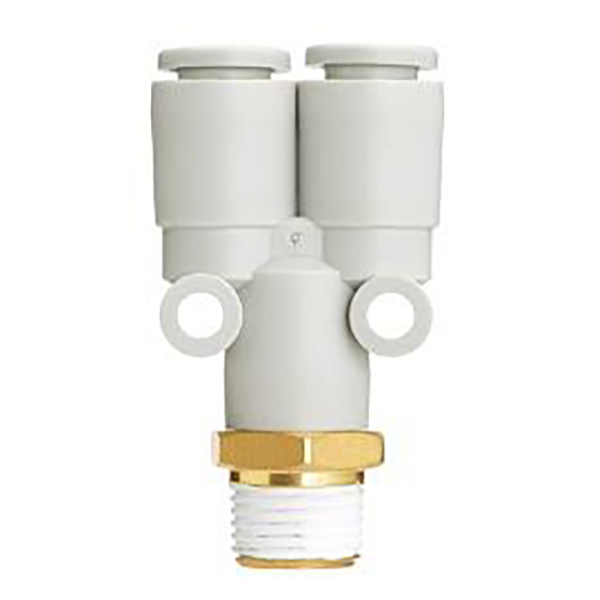

  1.Kişi ip versiyası KQ2Uxx-xxS Nümunə: KQ2U06-02S
     KQ2U: Y-tipli 1-in 2-çıxışlı fitinq
     06: Çıxış portlarının boru OD Φ6mm
     02S: Kişi konik sap R1/4 (S = R konik dişli)
     Mövzu kodu: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

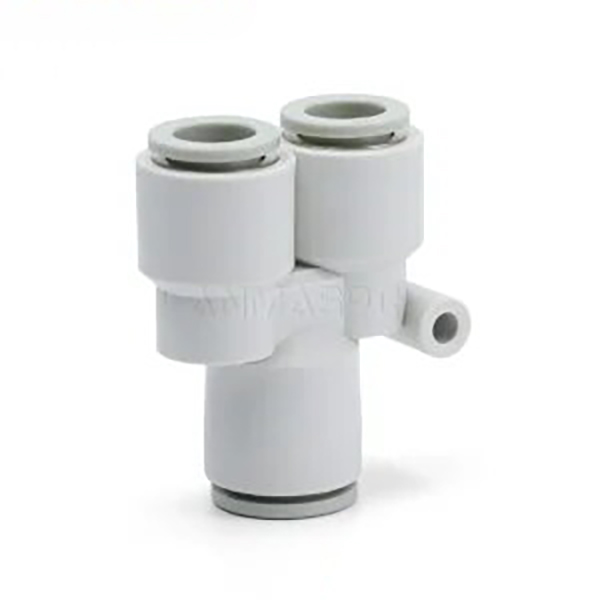

  2. Düz bərabər diametrli boru versiyası KQ2Uxx-00 Nümunə: KQ2U08-00
     Giriş və iki çıxış eyni boru OD-ni bölüşür, hamısı Φ8mm

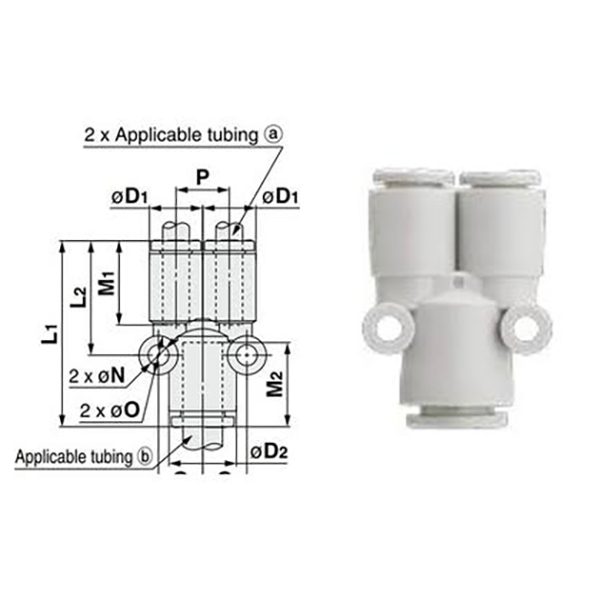

  3.Düz azaldıcı versiya KQ2Uxx-yy Nümunə: KQ2U04-06
     İki çıxış Φ4; əsas giriş Φ6, müxtəlif diametrli azaldıcı parçalanma

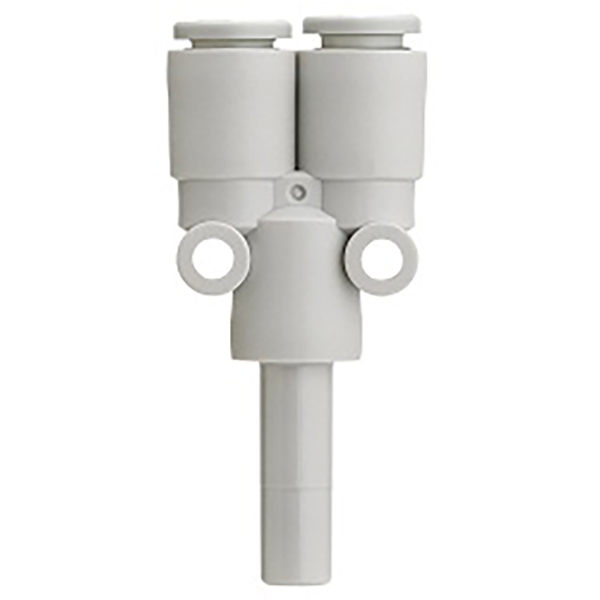

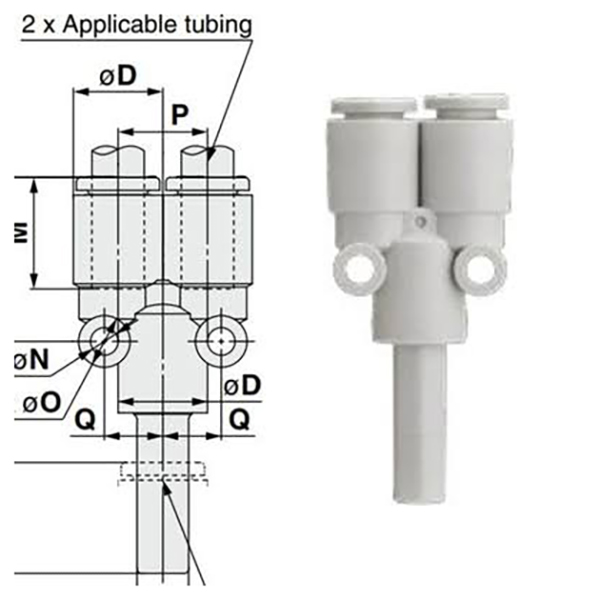

 4. Tikanlı tıxac versiyası KQ2Uxx-99
     Aşağıda plastik bərk tıxac sapı, 1-in 2-yə bölünməsi üçün dişi giriş portuna daxil edilir

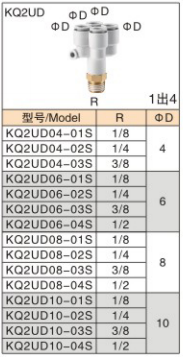

2.2 KQ2UD (1-in 4-çıxış Y manifoldu)

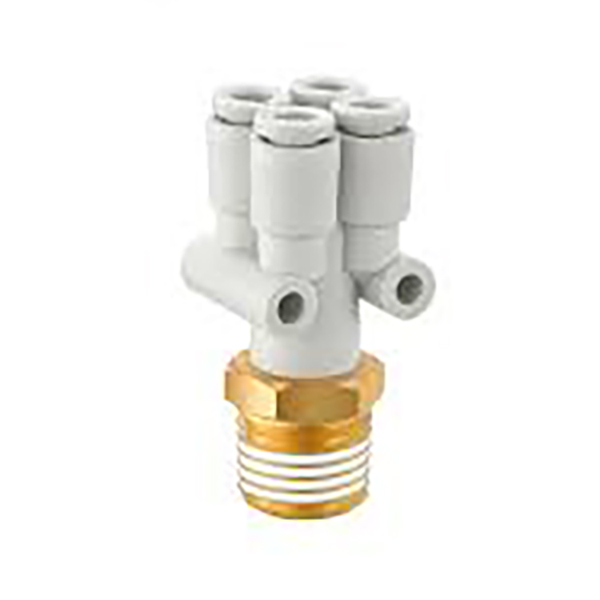

  1. Kişi ip versiyası KQ2UDxx-xxS Nümunə: KQ2UD08-03S
     R38 kişi yivli giriş, Φ8 boru üçün dörd çıxış

  2. Boru versiyasının azaldılması KQ2UDxx-yy Nümunə: KQ2UD04-06
     Dörd çıxış Φ4, əsas giriş Φ6, çox portlu azaldıcı paylama

3. Spesifikasiyanın xülasə cədvəli

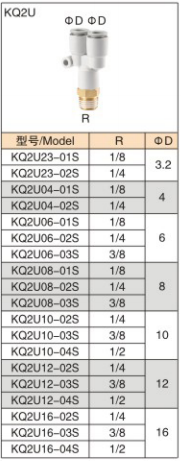

3.1 KQ2U (1-in 2-çıxış Y splitter)

3.2 KQ2UD (1-in 4-çıxış Y manifoldu)

4. Ümumi Texniki Spesifikasiyalar

5. Məhsulun Xüsusiyyətləri

     • Sürətli itələyici montaj: Dərhal sızdırmazlıq üçün boru daxil edilmişdir. Boru çıxarmaq üçün ağ buraxma yaxasını basın, montaj səmərəliliyini əhəmiyyətli dərəcədə yaxşılaşdırın.

     • Çoxyollu Hava Paylanması: 1-dən 2-yə bölünmə üçün KQ2U, 1-dən 4-ə bölünmə üçün KQ2UD. Hava marşrutunu sadələşdirmək üçün mərkəzləşdirilmiş hava mənbəyi paylanması.

     • Mövcud azalma variantı: Müxtəlif ölçülü boruların birləşdirilməsi üçün bərabər və azaldıcı diametrli versiyalar.

     • Etibarlı iplik sızdırmazlığı: Yüksək korroziyaya davamlılıq və mexaniki qüvvəyə malik nikel örtüklü pirinç kişi sapı.

     • Kompakt Ölçü: Manipulyatorlarda, çəngəllərdə və sorma kubok modullarında geniş istifadə olunan məhdud montaj sahəsi üçün kiçik yer.

6. Tipik Tətbiqlər

     • Vakuum stəkanı sırasının bölünməsi (birdən çox vakuum stəkanları tək vakuum mənbəyini paylaşır)

     • Avtomatlaşdırma qurğuları üçün çox silindrli hava təchizatı

     • Qablaşdırma maşınları, 3C avadanlığı və enjeksiyon qəlibləmə maşınları üçün pnevmatik sxemlər

     • Pnevmatik yoxlama və sınaq aparatları üçün hava xəttinin parçalanması

7. Quraşdırma Qeydləri

     • Boruları çapıq olmadan perpendikulyar şəkildə kəsin; burslar sızdırmazlıq halqasını cızaraq hava sızmasına səbəb ola bilər.

     • Boruları tamamilə aşağıya itələyin və yaxası kilidlərin etibarlı şəkildə buraxıldığını təsdiqləyin.

     • Su, yağ və ya güclü aşındırıcı mayelər üçün deyil. Yalnız sıxılmış hava və vakuum xidməti üçün.

     • Plastik çatlamanın qarşısını almaq üçün birgə kökdə təkrar əyilmələrdən çəkinin.
