KQ2C Push Fit Dişi Qapağı Plastik

SOLH KQ2C Series Push-In Cap | KQ2 bir toxunuşlu fitinqlər üçün pnevmatik boru tıxac

Brend: SOLH by Richge Technology | KQ2 Seriyası Fitinqlər üçün SMC KQ2C Ekvivalent Push-In Boru Plug

1. Məhsula Baxış

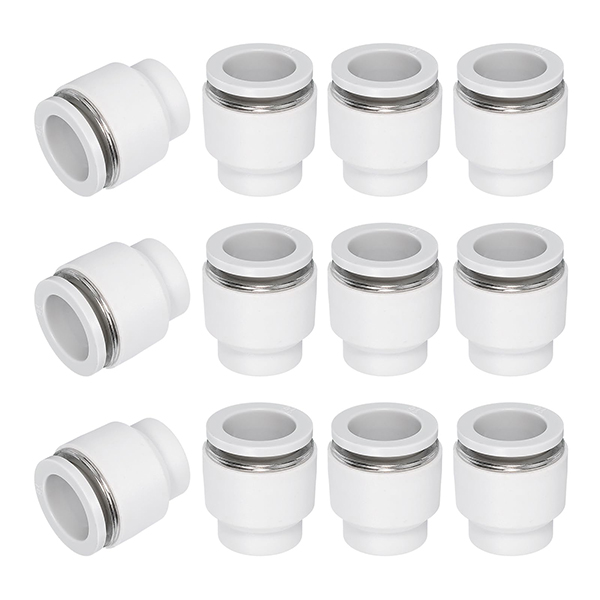

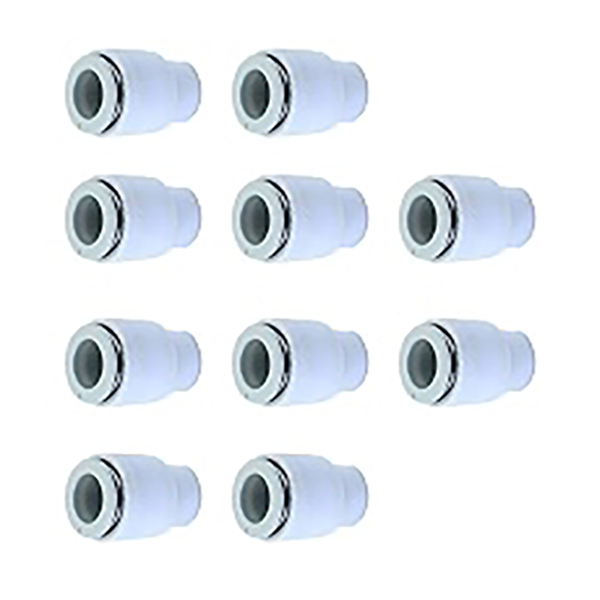

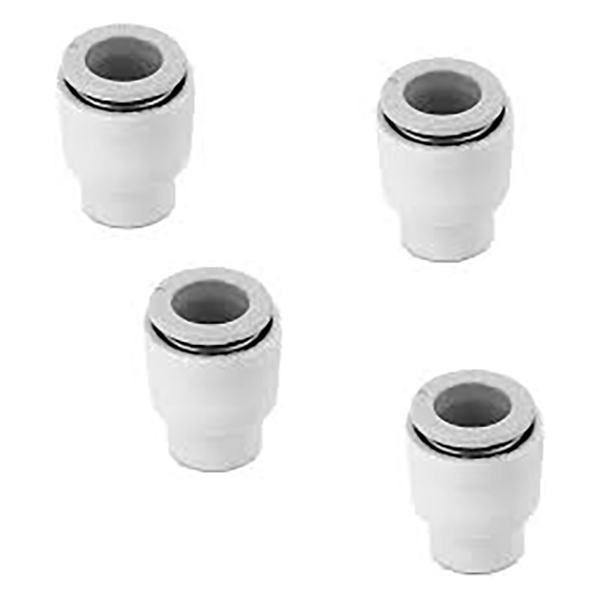

     KQ2C, SOLH KQ2 seriyalı pnevmatik fitinqlər ilə uyğunlaşdırılmış xüsusi itələyici qapaqdır (boru tapası). O, hava dövrələrini sürətlə bağlamaq üçün istifadə olunmamış itələyici hava borusu portlarının müvəqqəti möhürlənməsi üçün nəzərdə tutulmuşdur, pnevmatik sistemin işə salınması və ehtiyat limana texniki xidmət üçün vacib aksesuardır.

2. Model Kodun Adlandırılması Qaydası

  Format: KQ2C□□
     KQ2: SMC 2-ci nəsil bir toxunuşlu fitinq seriyası
     C: Qapaq, itələyici boru tapası
     □□: Uyğun borunun xarici diametri (mm)
  Nümunələr:
     KQ2C04: Φ4mm push-in portuna uyğundur
     KQ2C06: Φ6mm push-in portuna uyğundur (ən populyar ölçü)
     KQ2C08: Φ8mm push-in portuna uyğundur

3. Struktur və Əsas Xüsusiyyətlər

3.1 Struktur layihələndirmə

      Bir toxunuşlu portlara birbaşa daxil edilmiş profilə uyğun hava borusu ilə silindrik təkan dizaynı

      Sızdırmazlıq prinsipi: Etibarlı sızdırmazlıq yaratmaq üçün taxıldıqdan sonra daxili NBR möhürünü sıxın, əlavə alət tələb olunmur.

      Düşməyə qarşı dizayn: Daxil edildikdən sonra itələyici portun içərisində paslanmayan polad çənələrlə möhkəm bağlanır. Qapağı asanlıqla çıxarmaq üçün fitinqdəki buraxma yaxasına basın.

3.2 Əsas üstünlüklər

     • Plug-and-play: Alətsiz quraşdırma, birbaşa möhürlənmiş porta daxil edin, sürətli montaj və sökülmə

     • Tam uyğunluq: T/L/U/E/UD/UT/VD/VT növləri daxil olmaqla bütün KQ2 seriyalı bir toxunuşlu portlarla işləyir

     • Etibarlı performans: Tam sistem iş təzyiqi üçün qiymətləndirilib, sıfır sızma riski ilə -100kPa-a qədər vakuumu dəstəkləyir

     • Kompakt ölçü: Quraşdırma izlərini saxlayır, idarəetmə şkafları və dar daxili maşın yerləri üçün idealdır

     • Davamlı material: PBT mühəndislik plastik gövdəsi + NBR sızdırmazlıq halqası, uzun xidmət müddəti üçün zərbəyə davamlı və korroziyaya davamlıdır

4. Standart Model Siyahısı

5. Ümumi Texniki Spesifikasiyalar

6. Tətbiq Ssenariləri

     • İstifadəyə verilməsi üçün ayrılmış limanın möhürlənməsi: Hava sızmasının qarşısını almaq üçün maşının işə salınması zamanı istifadə olunmamış itələyici portları möhürləyin; test bitdikdən sonra boruları birləşdirin

     • Ehtiyat limanın bağlanması: Toz və təsadüfi hava sızmasının qarşısını almaq üçün klapan adaları və manifold fitinqlərindəki ehtiyat portları (KQ2UD/KQ2UT) möhürləyin

     • Müvəqqəti olaraq qeyri-aktivləşdirilmiş dövrə möhürlənməsi: Avadanlıqların təmiri zamanı digər iş sxemlərinə təsir etmədən müvəqqəti olaraq söndürülmüş silindr dövrələrinin möhürlənməsi

     • Vakuum dövrəsinin sızmasına qarşı: Sabit vakuum səviyyəsini saxlamaq üçün vakuum avadanlığında istifadə olunmamış vakum stəkanı portlarını möhürləyin

7. İstifadə Qeydləri

     •Uyğunluq yoxlanışı: Ciddi şəkildə port ölçüsünə uyğun qapağı seçin. Φ6 portu yalnız KQ2C06-nı qəbul edir; uyğun olmayan ölçü möhür çatışmazlığına və ya uğursuz daxil edilməsinə səbəb olur.

     •Tam daxiletmə: Etibarlı möhürlənmə üçün çənələrin kilidləndiyini təsdiqləyən klik səsi eşidilənədək qapağı tam olaraq porta itələyin.

     •Çıxarma üsulu: Qapağı kənara çəkərkən fitinqdəki yaxasını sıxın. Daxili çənələrə zərər verməmək üçün şiddətlə çəkməyin.

     • İş şəraiti həddi: Aşındırıcı qaz, yüksək temperaturlu buxar və digər xüsusi mühitlər üçün uyğun deyil, yalnız standart pnevmatik və vakuum tətbiqləri üçün.

     • Baxım və dəyişdirmə: Müvəffəqiyyətsiz möhürləmə nəticəsində yaranan hava sızmasının qarşısını almaq üçün möhür halqası köhnəldikdə və ya zədələndikdə qapağı dəyişdirin.

8. Müqayisə: KQ2C Push-In Cap və Yivli Plug
