JA / JB / JC / JS seriyalı üzən birləşmə

SOLH JA / JB / JC / JS seriyalı üzən birləşmə | SMC Ekvivalent Pnevmatik Çubuq Ucu Konnektoru

Brend: SOLH by Richge Technology | SMC standart üzən birləşmə, birbaşa dəyişdirmə

1. Məhsula Baxış

  Üzən birləşmə silindr piston çubuğu ilə yük arasında çevik artikulyasiya rolunu oynayır. Onun əsas funksiyası montaj səhvlərini və paralellik xətalarını udmaqdır. O, piston çubuğunu yan zərbədən qoruyur, əyilmə, anormal aşınma və tıxanma riskini azaldır. Avtomatlaşdırma maşınları üçün standart zəruri aksesuardır.

2. Dörd Seriyanın Təsnifatı və Fərqləri

3. Ümumi Texniki Spesifikasiyalar

   Yelləncək bucağı: JA/JB/JS üçün ±5°; ±10°-ə qədər seçilmiş JC modelləri

   İcazə verilən ofset: 0,5~1 mm (JA); 0,5 mm (JB / JC / JS)

     • İşləmə temperaturu: -5~+70℃ (standart); -10~+120℃ (paslanmayan polad JS)

     • İp ölçüləri: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, silindr çuxuruna uyğundur

     • İş təzyiqi: pnevmatik üçün ≤1 MPa; ≤3,5 MPa ağır yüklü hidravlik versiyalar üçün

4. Model Kodunun İzahatı və Nümunələr

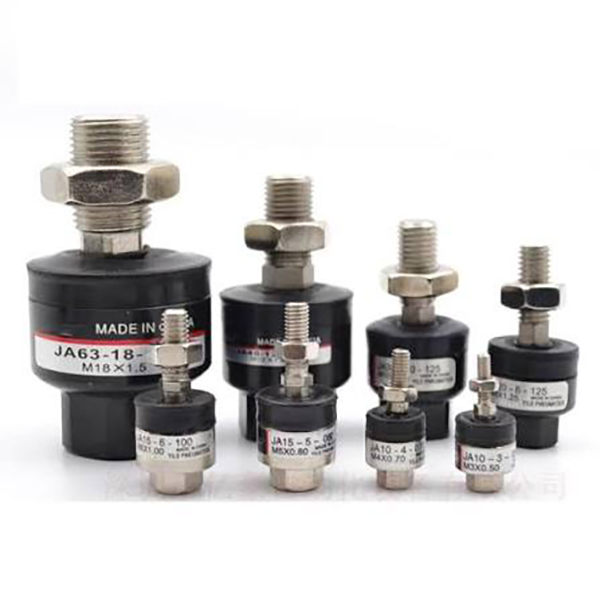

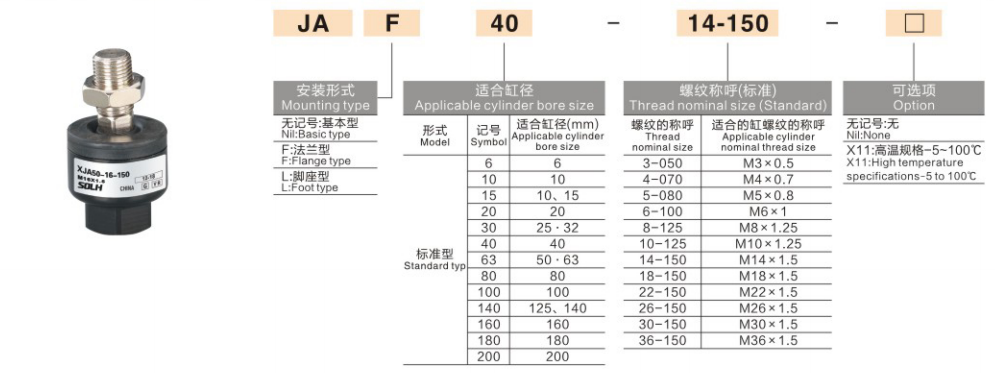

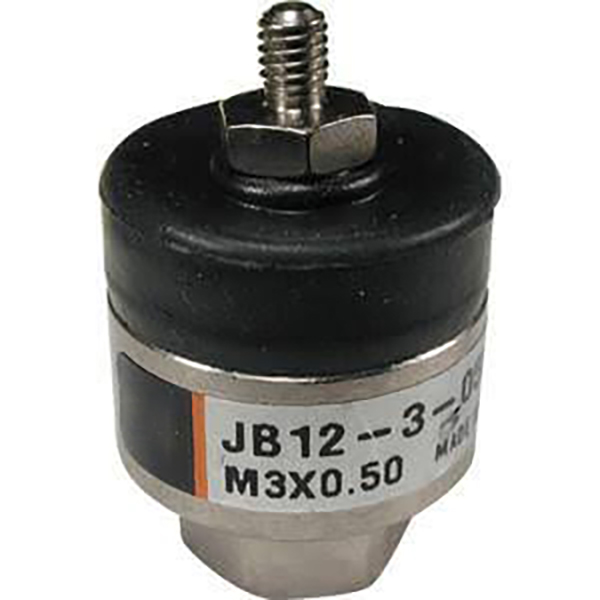

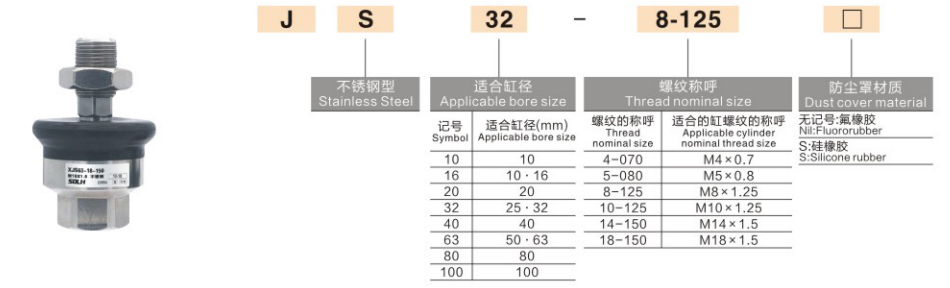

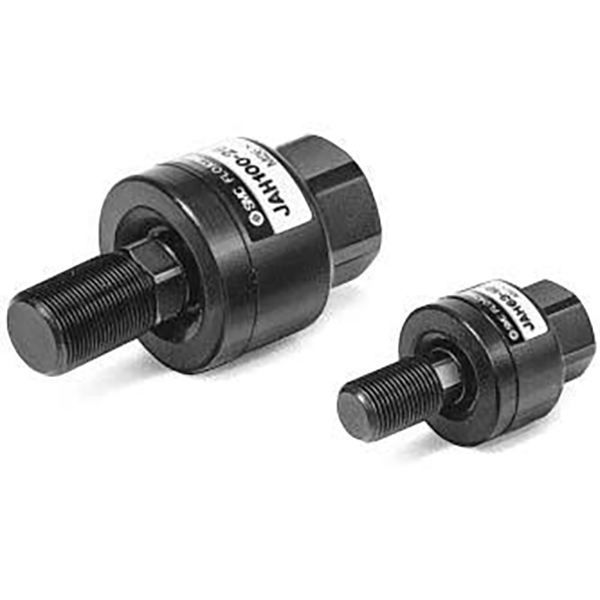

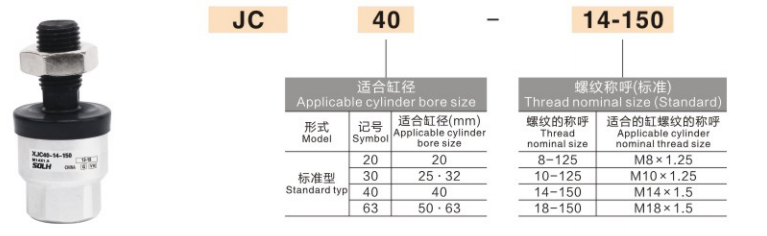

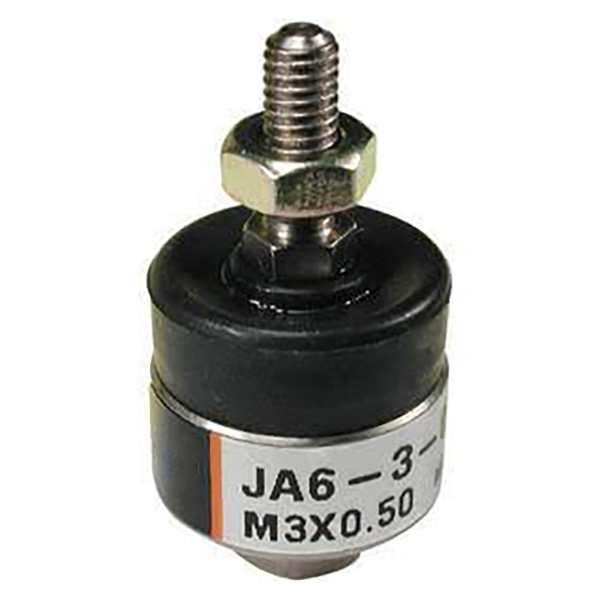

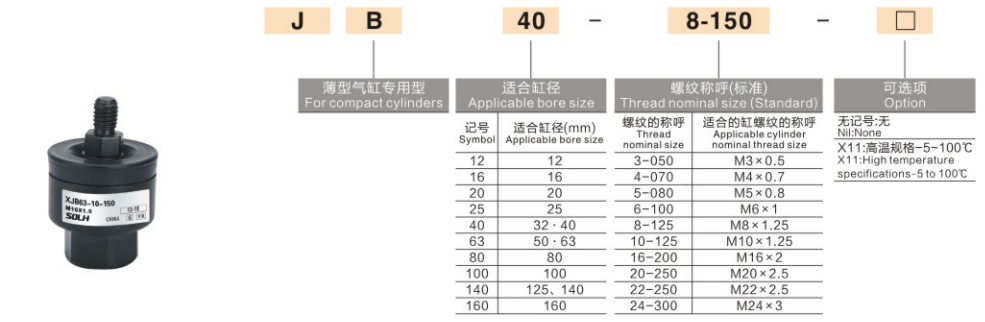

  İstinad olaraq JA20-8-100 / JB16-6-080 götürün:
  Prefiks JAJB/JC/JS = seriya növü
  1 nömrə (20/16): uyğun silindr çuxuru Φ20 / Φ16
  2-ci nömrə (86): piston çubuğunun ipi M8 × 1.25 / M6 × 1.0
  Suffiks (100080): montaj ölçüsü / çubuq kodu, standart ümumi uzunluğa uyğundur

5. 3 Addımlı Seçim Bələdçisi

  1. Silindr növünə görə seriya seçin
     Standart silindr (SC  SI / CP96) → JA, ümumi prioritet
     Nazik silindr (CQ2  CDQ2) → JB, yığcam yer
     Mikro silindr  ultra sıx düzən → JC ultra-qısa
     Qida  tibbi / yaş / aşındırıcı mühit → JS paslanmayan polad

  2. İp və buruq ölçüsünü uyğunlaşdırın
     Piston çubuğunun ipini (M5  M8 / M10 və s.) və silindr dəliyini təsdiqləyin. Qeyd: Fərqli markalardan olan eyni çuxurun fərqli iplik xüsusiyyətləri ola bilər, həmişə silindirin faktiki təsviri ilə yoxlayın.

  3. Yük və iş vəziyyətinə uyğun gəlir
     Standart pnevmatik: standart seriya OK
     Ağır yük  hidravlik: xüsusi ağır yük daşıyan üzən birləşməni seçin (normal JA deyil)
     Yüksək tezlikli qarşılıqlı əlaqə: daha uzun xidmət müddəti üçün toz örtüyü versiyasına üstünlük verin

6. Quraşdırma və İstismar Qeydləri

     • Piston çubuğuna keçirməzdən əvvəl toz qapağını çıxarın, qapağı əzməmək üçün montajdan sonra yenidən quraşdırın.

     • İplərə az miqdarda anaerob iplik kilidi tətbiq edin. PTFE lenti qadağandır; zibil top birləşməsini sıxışdıra bilər.

     • Müəyyən edilmiş sıxma momentinə əməl edin. Həddindən artıq sıxma top birləşməsini kilidləyir və üzən funksiyanı söndürür.

     • Quraşdırıldıqdan sonra yapışmadan sərbəst hərəkəti təsdiqləmək üçün əl ilə yelləyin.

7. SOLH Əvəzetmə Bəyanatı

     SOLH JA/JB/JC/JS üzən birləşmələri SMC modelinin kodlaşdırılmasına, ölçülərinə və performans xüsusiyyətlərinə tam uyğundur. İdxal edilmiş hissələrin birbaşa dəyişdirilməsi, rəqabətqabiliyyətli qiymət və daha qısa çatdırılma müddəti ilə, kütləvi avadanlığın xərclərinin azaldılması üçün idealdır.
