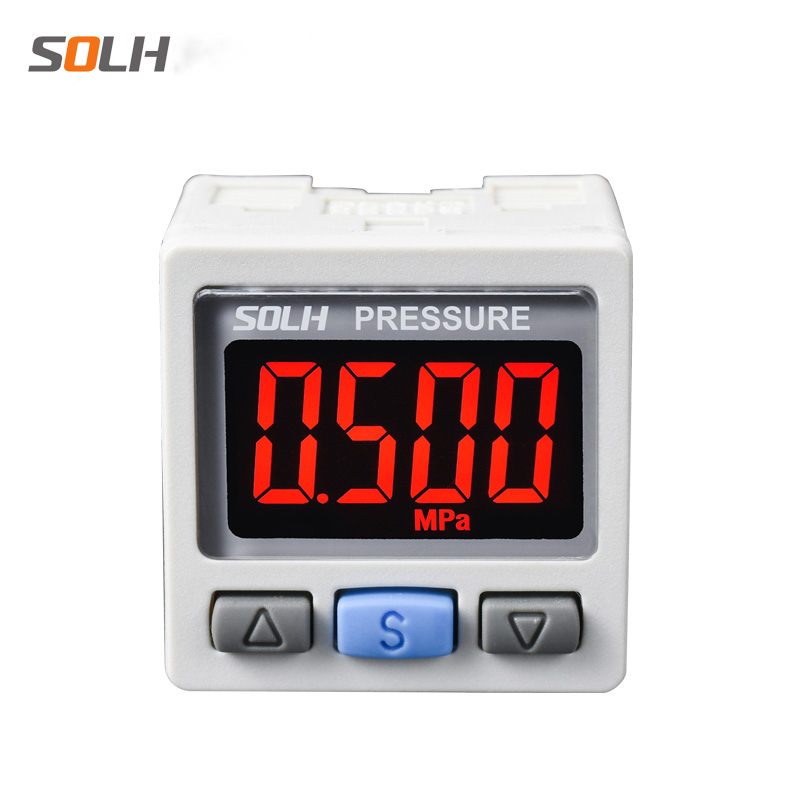

ZSE30A(F) / ISE30A Seriyası Yüksək Dəqiqlikli İkirəngli Rəqəmsal Təzyiq Açarı

Brend:Richge Technology tərəfindən SOLH

Məhsulun yerləşdirilməsi

     SOLH ZSE30A(F) / ISE30A seriyalı yüksək dəqiqlikli rəqəmsal təzyiq açarları real vaxt rejimində təzyiqin monitorinqi, eşik siqnalı və bütün pnevmatik sxemlərin qapalı dövrəli siqnal nəzarəti üçün istifadə olunur. Vakuum, qarışıq qarışıq təzyiq və standart müsbət təzyiq iş şəraitinə uyğundur. Əsas üstünlüklərə ±0,2% FS ultra yüksək dəqiqlik, iki rəngli qırmızı/yaşıl LCD displey və avtomatlaşdırılmış pnevmatik sistemlərin "vizual monitorinq gözü" kimi çıxış edən bir kliklə partiya parametrlərinin surətinin çıxarılması funksiyası daxildir.

Təzyiq ölçmə diapazonuna görə seriyaların təsnifatı

Əsas Texniki Spesifikasiyalar (Yüksək Dəqiqlik dərəcəsi)

  1. Ekran vahidi: 4 rəqəmli LCD ekran, iki rəngli avtomatik keçid (Yaşıl / Qırmızı); OUT1 yaşıl rəngə, OUT2 qırmızıya uyğundur

  2. Ölçmə Dəqiqliyi: ±0,2%FS @25 ℃, 1/1000 tam miqyasda qətnamə

  3. Siqnal Çıxış Seçimləri

     -- Keçid siqnalı: 2 kanallı NPN / PNP açıq kollektor tranzistor çıxışı (OUT1 & OUT2)

     -- Analoq siqnal (isteğe bağlı): 1~5V gərginlik çıxışı və ya 4~20mA cərəyan çıxışı

  4. Enerji təchizatı: 12~24 VDC ±10% geniş gərginlik diapazonu

  5. Həddindən artıq təzyiqə tab gətirmə qabiliyyəti

  6. ZSE30A / ZSE30AF: 500 kPa

  7. ISE30A müsbət təzyiq modeli: 1,5 MPa

  8. Mühafizə sinfi: IP40 toz keçirməz

  9. İşləyən mühit istiliyi: 0 ~ 50 ℃

  10. Eksklüziv Funksiya: Bir kliklə parametrlərin surətini çıxarın, parametrləri 1 əsas vahiddən maksimum 10 qul vahidinə köçürün, toplu avadanlığın sazlanması zamanı parametr təyinetmə xətalarından effektiv şəkildə qaçın

Model Adlandırma Qaydasını tamamlayın

  Model nümunəsi: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Seriya təzyiq növü identifikatoru

     -- 01: Port yivinin spesifikasiyası = M5 daxili diş (R1/8)

     -- N / P: Çıxış tranzistorunun növünü dəyişdirin

        N = NPN açıq kollektor; P = PNP açıq kollektor

     -- M / C / D: Çıxış birləşməsinin tərifi

        M = yalnız 2 müstəqil keçid çıxış kanalı

        C = 1 keçid kanalı + 1~5V analoq gərginlik çıxışı

        D = 1 keçid kanalı + 4~20mA analoq cərəyan çıxışı

İkirəngli LCD displey məntiqi

     -- Yaşıl arxa işıq: İstifadəçinin əvvəlcədən təyin etdiyi normal iş diapazonu daxilində faktiki təzyiq

     -- Qırmızı arxa işıq: Təzyiq yuxarı/aşağı həyəcan həddi aşır (həddindən artıq təzyiq / aşağı təzyiq xəbərdarlığı)

     -- 4 tənzimlənən ekran rejimi: tələb olunduqda standart məntiqi (normal yaşıl, anormal qırmızı) və ya tərs rəng dəyişdirmə məntiqini dəstəkləyin

Tipik Sənaye Tətbiqi Ssenariləri

  1. Pnevmatik Silindr və İş Parçasının Bağlama Dövrəsi

     Sıxma təzyiq həddini 0,5~0,7MPa təyin edin; emal zamanı iş parçasının boşalmasının qarşısını almaq üçün təzyiq aşağı həddən aşağı düşdükdə qırmızı həyəcan siqnalını işə salın.

  2. Vakuum Emiş İstifadə Stansiyası (ZSE30A vakuum üçün ayrılmış model)

     Etibarlı adsorbsiya həddini təyin edin ≤ -80kPa; Ötürmə zamanı iş parçasının düşməsinin qarşısını almaq üçün vakuum dərəcəsi pisləşərsə, dərhal həyəcan siqnalı verin.

Adi mexaniki təzyiq açarları ilə performans müqayisəsi

Addım-addım seçim bələdçisi

     -- Yalnız vakuum və ya qarışıq vakuum + mikro müsbət təzyiq → ZSE30AF universal mürəkkəb təzyiq modelini seçin

     -- Standart ümumi pnevmatik dövrə (0,4~0,7MPa hava təchizatı) → Ən populyar model ISE30A-01-N-M

     -- PLC tərəfindən real vaxt rejimində davamlı təzyiq məlumatlarının toplanması tələb olunur → C (1~5V gərginlik) və ya D (4~20mA cərəyan) analoq çıxış variantını seçin

Bir cümlənin xülasəsi

     SOLH ZSE30A vakuum, ZSE30AF birləşmələri və ISE30A müsbət təzyiqli rəqəmsal açarlar ±0,2% FS yüksək dəqiqlikli iki rəngli LCD, 2 kanallı NPN/PNP açarı + bir kliklə partiya parametrlərinin surəti ilə isteğe bağlı 1~5V/4~20mA analoq çıxış, sıxışdırıcı təzyiqin avtomatik monitorinqi və vakumlu avtomatik monitorinq avadanlığında geniş istifadə olunur.
