KS / KX Seriyası Fırlanan Fırlanan Fitinqlər

SOLH KS / KX Series Fırlanan Fırlanan Fitinqlər

Brend: SOLH by Richge Technology | 360° Fırlanan Pnevmatik Fırlanan Birlik

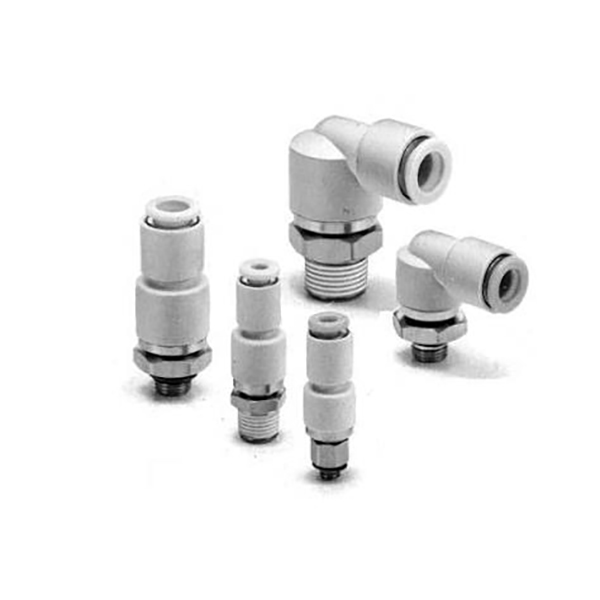

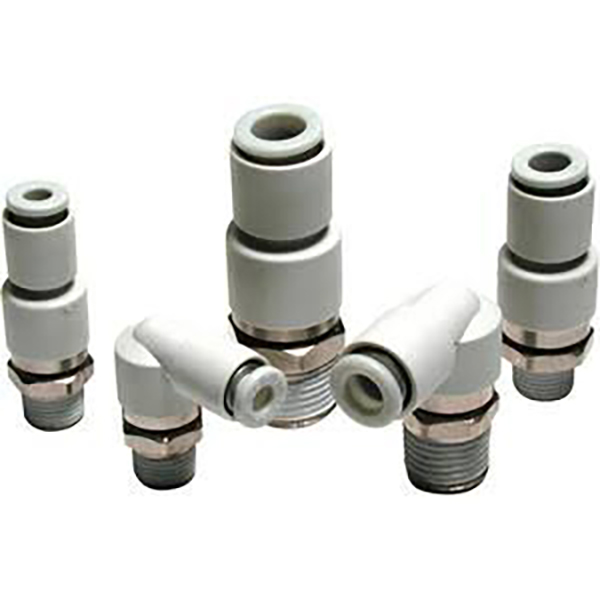

1. Məhsula Baxış

  KS / KX seriyaları 360° davamlı fırlanma və robot manipulyatorlar, fırlanan masalar və salınan silindr ucları kimi salınan tətbiqlər üçün nəzərdə tutulmuş fırlanan fırlanan itələyici fitinqlərdir. Onlar hava borularının hərəkət zamanı qarışmasının, burulmasının və ya ayrılmasının qarşısını alır.

     • KS = Standart fırlanan tip (tək bilyalı rulman)

     • KX = Yüksək sürətli fırlanan tip (ikili bilyalı rulmanlar)

2. Əsas fərq: KS vs KX

     • KS standart növü: Tək bilyalı rulman, aşağı fırlanma momenti. Maksimum sürət: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). Orta-aşağı sürətli salınım və aralıq fırlanma üçün uyğundur.

     • KX Yüksək Sürətli Növ: İkili bilyalı rulmanlar, ultra aşağı fırlanma momenti, daha hamar fırlanma. Maksimum sürət: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). Davamlı yüksək sürətli fırlanma və tez-tez salınım üçün uyğundur.

3. Əsas Xüsusiyyətlər

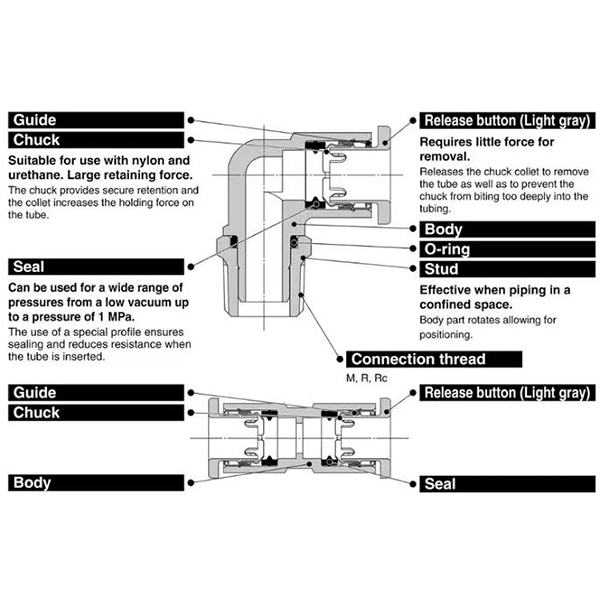

     • ✅ 360° Sərbəst Fırlanma: Daxili podşipnik qurğusu boruların düyünlənməsini və fırlanan uclarda bükülməsini aradan qaldırır.

     • ✅ Aşağı fırlanma anı: Yalnız 0.006～0,5 MPa-da 0,022 N·m, hərəkət oxlarına minimal əlavə yük.

     • ✅ Anti-fırlanma Daxili Quruluş: Borunun fitinqlə birlikdə fırlanmasının qarşısını alır və borunun xidmət müddətini uzadır.

     • ✅ Missiz tikinti: Elektriksiz nikel örtük, mis ilə məhdudlaşdırılmış mühitlərdə (yarımkeçirici, qida emalı, tibbi) istifadə edilə bilər.

     • ✅ Push-to-Connect: φ4/φ6/φ8/φ10/φ12 PU, neylon və yumşaq neylon borularla uyğun gəlir. Daxil edərkən avtomatik kilidləmə, tez buraxmaq üçün yaxasına basın.

     • ✅ Vakuum Uyğundur: −100 kPa ~ 1,0 MPa (Kiçik xas sızma səbəbindən kritik vakuum saxlama üçün tövsiyə edilmir).

     • ✅ Öncədən örtülmüş iplik mastik (S şəkilçisi): Standart seçim; quraşdırma zamanı heç bir PTFE lent tələb olunmur.

4. Modelin Adlandırılması və Nümunələr

  KS standart seriyası

     • KSH06-02S: Düz (H), φ6 boru, R1/4 sap, əvvəlcədən çəkilmiş mastik (S)

     • KSL08-01S: Dirsək (L), φ8 boru, R1/8 sap, əvvəlcədən çəkilmiş mastik (S)

  KX yüksək sürətli seriyası

     • KXH04-M5: Düz (H), φ4 boru, M5×0,8 metrik sap

     • KXL10-03S: Dirsək (L), φ10 boru, R3/8 sap, əvvəlcədən çəkilmiş mastik (S)

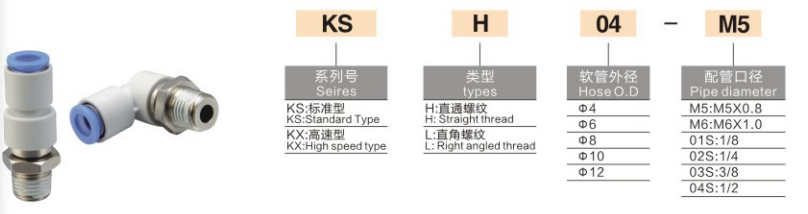

  Adlandırma Qaydası

5. Texniki spesifikasiyalar

Ümumi Parametrlər

Fırlanma anı @ 0,5 MPa (N·m)

Maksimum fırlanma sürəti (rpm)

6. Tətbiq Ssenariləri

     1. Robot bilək / oynaq: fırlanan robot uc effektorlarında boruların dolaşmasının qarşısını alın.

     2. Fırlanan indeks masaları: Yüksək sürətli dönər masalar üçün davamlı 360° hava təchizatı.

     3. Sallanan silindr ucları: Hava xətlərində burulma gərginliyini aradan qaldırmaq üçün rokçu və çevirmə mexanizmləri.

     4. Ümumi avtomatlaşdırma: Tez-tez salınan və fasilələrlə fırlanan pnevmatik qurğular.

7. KS / KX və Adi KQ Push-in Fitinqlər

8. Seçim təlimatı

     • Aşağı sürətli salınım (≤500 rpm) →KS, daha yaxşı xərc-performans

     • Davamlı yüksək sürətli fırlanma (>500 rpm) →KX, daha uzun xidmət müddəti üçün ikili rulman

     • Missiz və vakuuma həssas mühitlər → KS / KX-ə üstünlük verin
