Brend: SOLH by Richge Technology | KQ2T Tee & Cross One-Touch Pnevmatik Fitinqlər
 |
 |
 |
 |
 |
 |
 |
 |

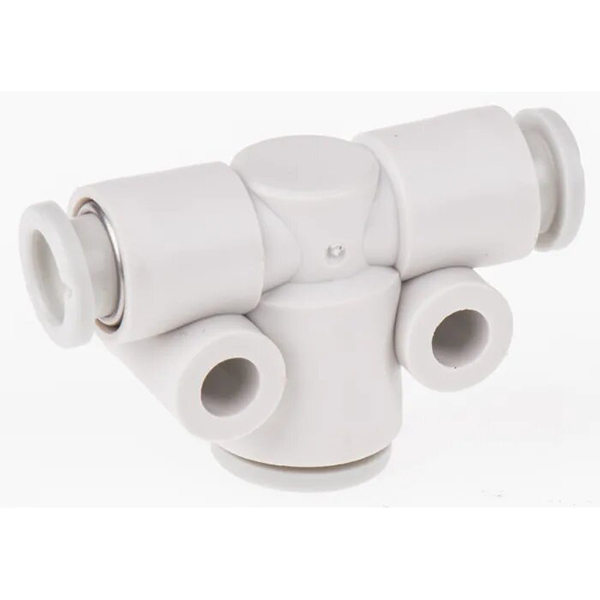

KQ2T seriyası SOLH tam KQ2 pnevmatik bir toxunuşlu fitinqlər ailəsinə aiddir, 3 və 4 tərəfli hava boru kəmərlərinin budaqlanması üçün alətsiz sürətli qoş və oynat dizaynına malikdir. Bu məhsul xətti müxtəlif pnevmatik dövrələrin dəyişdirilməsi və boru kəmərinə qoşulma tələblərinə cavab vermək üçün bərabər diametrli, azaldıcı, kişi saplı (imperial/metrik) versiyalar da daxil olmaqla T tipli tee və çarpaz tipli dördyollu fitinqləri əhatə edir.
Alt model təsnifatı:
KQ2T: T-tipli 3 portlu tee fitinqi (bərabər diametrli / azaldıcı / xarici ip növü)
KQ2TW: Çapraz 4 yollu fitinq (bütün portlar üçün bərabər diametr)
KQ2TX: Çapraz 4 yollu fitinq (1-ci azaldıcı spesifikasiya)
KQ2TY: Çapraz 4 yollu fitinq (2-ci azaldıcı spesifikasiya)
Əsas Material və Performans: Yüksək möhkəmlikli PBT plastik gövdə, paslanmayan poladdan tutma pəncələri, NBR nitril rezin möhür halqaları. PU və PA neylon pnevmatik borulara tam uyğundur, həm vakuum mənfi təzyiqi, həm də sıxılmış hava müsbət təzyiqli pnevmatik sxemlər üçün uyğundur, avtomatlaşdırılmış avadanlıqlarda və robotlaşdırılmış hava paylama sistemlərində geniş istifadə olunur.

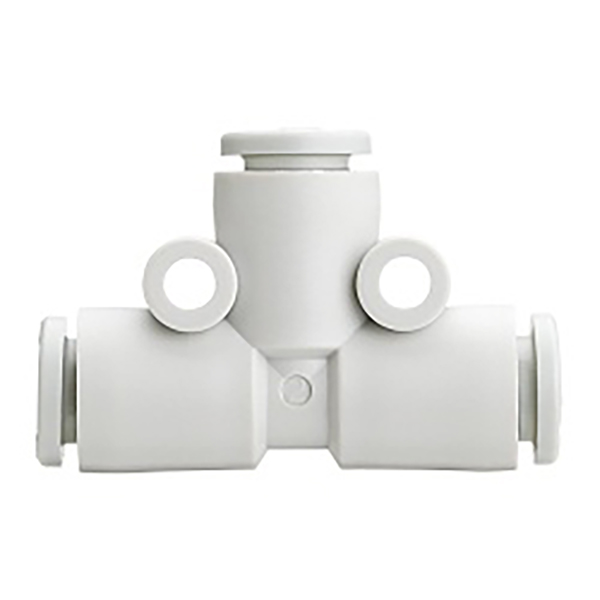

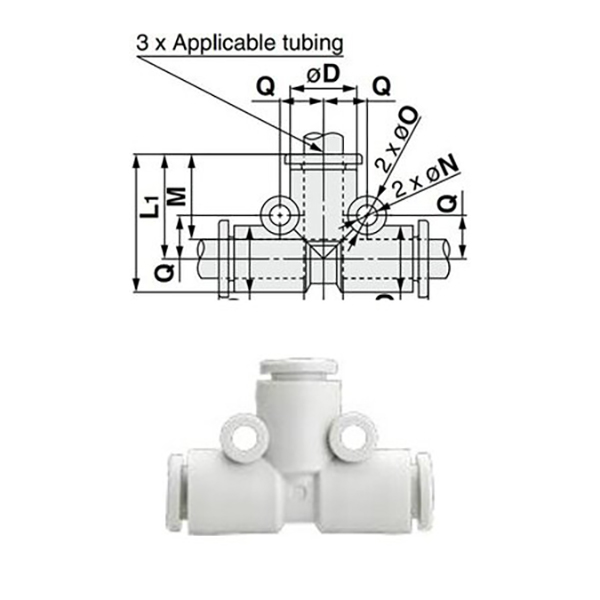

2.1 Bərabər Diametrli Tee (KQ2T□□-00, Yivsiz 3 Yollu Eyni Ölçü)
Üç port eyni spesifikasiyalı pnevmatik boru kəmərlərinin havanın bərabər şəkildə ötürülməsi üçün nəzərdə tutulmuş eyni boru diametrini qəbul edir, iplik dizaynı yoxdur.
|
Model |
Borunun Xarici Diametri ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |
2.2 Azaldılmış Tee (KQ2T①-②, İki Ölçülü Boru Kəmərinin Dönüşüm)
Hər iki yan port ① diametrini, orta üst port ② diametrini qəbul edir, boru kəmərinin dəyişdirilməsi və müxtəlif kalibrli pnevmatik boruların axını paylanması üçün istifadə olunur.
|
Model |
Yan Port ΦD ① (mm) |
Orta Port ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |
2.3 Imperial R Konik Kişi Yivli Tee
Boru daxil etmək üçün hər iki yan port, pnevmatik klapanlar, silindrlər və digər komponentlərlə yivli birləşmə üçün imperial R konik dişli orta port.
|
Model |
R Mövzu Xüsusiyyətləri |
Borunun Xarici Diametri ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

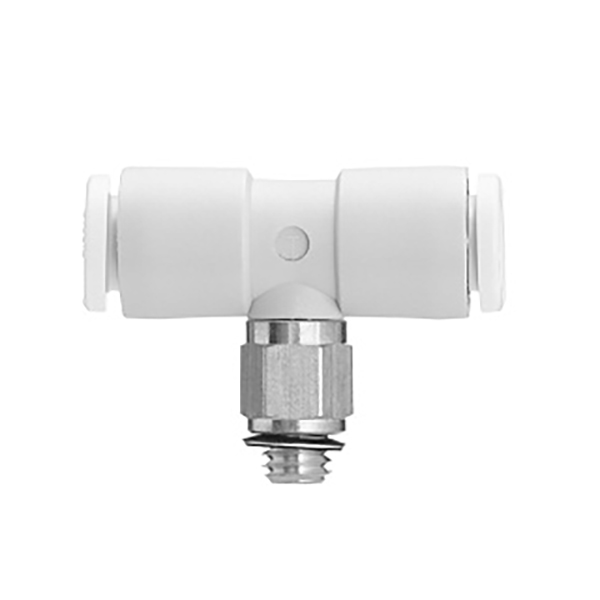

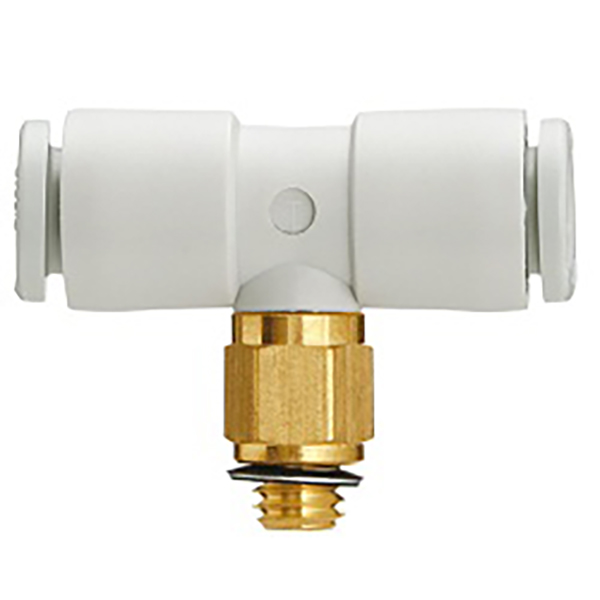

2.4 Metrik İncə İpli Kişi Tee
Boru daxil etmək üçün hər iki yan port, miniatür pnevmatik komponentlər və dəqiq avtomatlaşdırma avadanlığı boru kəmərləri üçün uyğun olan metrik incə kişi saplı orta port.
|
Model |
Metrik Mövzu Xüsusiyyəti |
Borunun Xarici Diametri ΦD (mm) |
|
KQ2T02-M3G |
M3×0,5 |
2 |
|
KQ2T02-M5 |
M5×0,8 |
2 |
|
KQ2T23-M3G |
M3×0,5 |
3.2 |
|
KQ2T23-M5 |
M5×0,8 |
3.2 |
|
KQ2T04-M3G |
M3×0,5 |
4 |
|
KQ2T04-M5 |
M5×0,8 |
4 |
|
KQ2T04-M6 |
M6×1.0 |
4 |
|
KQ2T06-M5 |
M5×0,8 |
6 |
|
KQ2T06-M6 |
M6×1.0 |
6 |

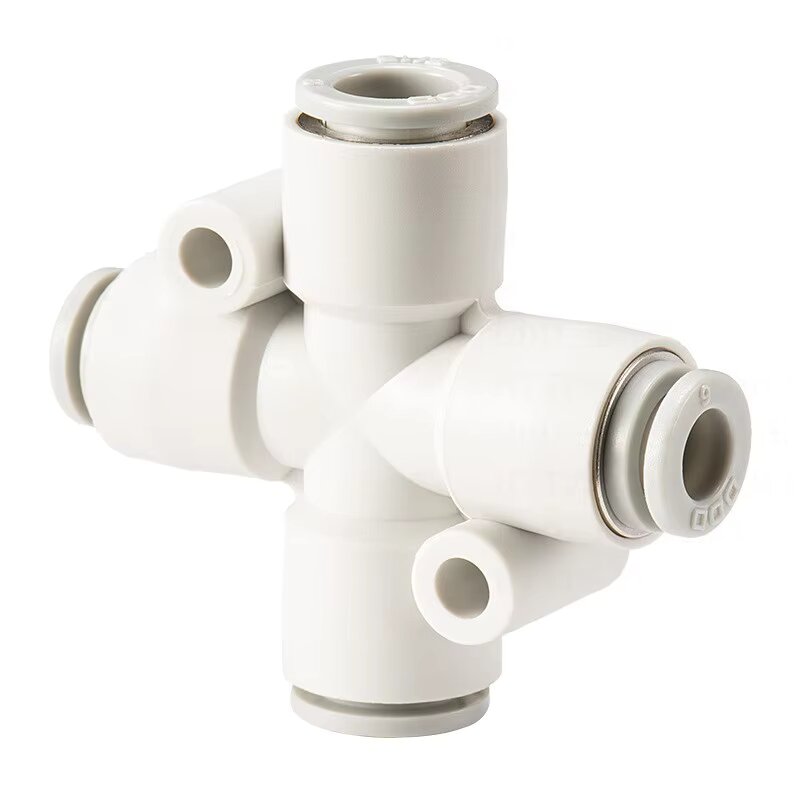

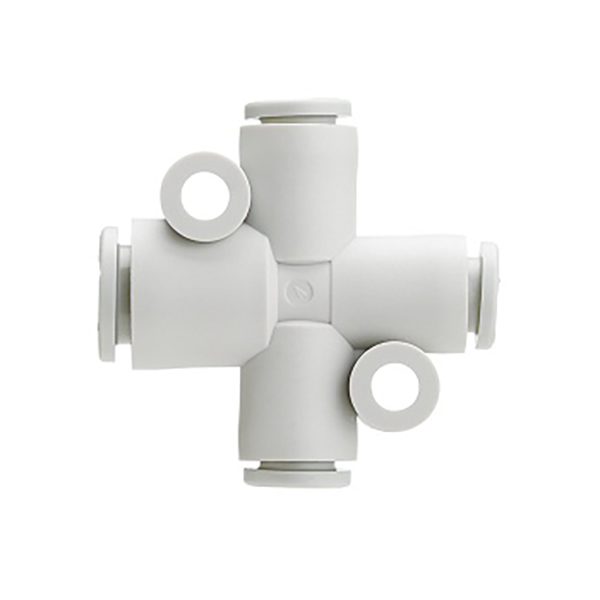

3.1 KQ2TW Bərabər Diametrli Çarpaz Fitinq (4 Port eyni Ölçü)
|
Model |
Borunun Xarici Diametri ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

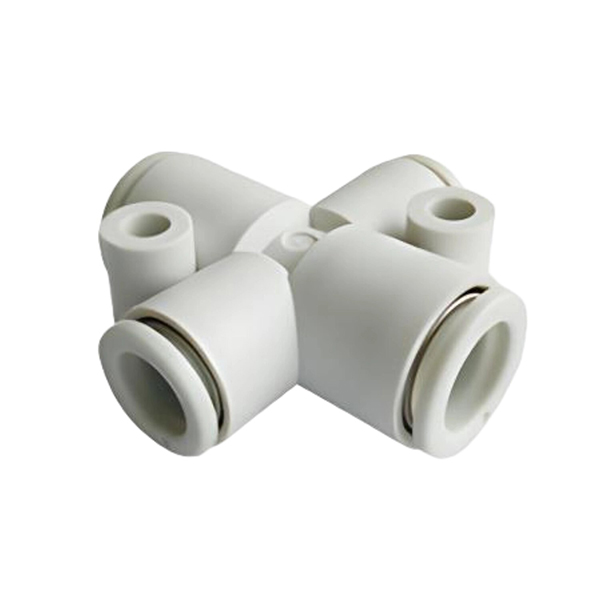

3.2 KQ2TX Azaldıcı Çarpaz Fitinq (Növ 1)
|
Model |
Port ΦD ① (mm) |
Port ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY Azaldıcı Çarpaz Fitinq (Növ 2)
|
Model |
Port ΦD ① (mm) |
Port ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Maddə |
Parametr |
|
Uyğun Boru |
PU boru, PA neylon pnevmatik boru |
|
İşçi təzyiq diapazonu |
-100kPa (vakuum) ~ 1.0MPa (müsbət təzyiq) |
|
İşləmə temperaturu |
0℃ ~ 60℃ |
|
Qoşulma üsulu |
Bir toxunuşla təkan; Boruları ayırmaq üçün buraxma halqasına basın |
|
Əsas material |
PBT gövdəsi, paslanmayan polad caynaq, NBR rezin möhür |
• Avtomatlaşdırılmış istehsal avadanlığı üçün hava mənbəyinin şaxələndirilməsi və boru kəmərinin dəyişdirilməsi
• Robotik qollar və vakuum emiş kubok sistemləri üçün pnevmatik dövrə paylanması
• Silindr pnevmatik idarəetmə döngələri üçün çoxtərəfli hava paylanması
• Dəqiq pnevmatik sistemlər üçün kompakt boru kəmərinin birləşdirilməsi və diametrinin dəyişdirilməsi
• Bərabər Diametrli Tee: Tamamilə uyğun boru diametrləri olan 3 yollu boru kəmərləri üçün KQ2Txx-00 seçin
• Tee azaldılması: Eyni yan diametri və müxtəlif orta diametrli boru kəmərləri üçün KQ2T①-② seçin
• Yivli Tee: Klapanlar və silindrlər ilə yivli birləşmə üçün KQ2Txx-01S (imperial) / M seriyasını (metrik) seçin
• 4-yollu Çarpaz Dağıtım: Dördtərəfli boru kəmərinin budaqlanmasını tələb edən ssenarilər üçün KQ2TW/TX/TY seriyasını seçin
